Какой толщины должен быть утеплитель для крыши. Подкровельные пленки и мембраны
При утеплении мансардной крыши необходимо чтобы материал самого утеплителя был защищен от проникновения в него влаги. Такой защитой является паро- и гидроизоляционные пленки. Если не предусмотреть этот момент, то теплоизоляция перестает выполнять свои основные задачи и становится бесполезным. Особенно это касается минеральных ват, которые хорошо впитывают влагу. В меньшей степени проникновению влаги подвержен экструдированные плиты полистирола. Но стоит заметить, что паро- и гидроизоляция так же защищают и деревянные конструкцию стропил от преждевременного старения.
Существуют два типа пленок: это гидроизоляционные, которые крепятся поверх стропил и необходимы для защиты от влаги приходящей с улицы, и пароизоляционные, крепятся изнутри и предотвращают проникновение пара из помещения. Итак, начнем по порядку.
Гидроизоляционные подкровельные пленки и мембраны
Гидроизоляционные пленки являются дополнительной защитой от атмосферных осадков. Различают полиэтиленовые, полипропиленовые подкровельные пленки и кровельные мембраны.
Полиэтиленовые гидроизоляционные пленки считаются наиболее распространёнными. Они широко доступны и имеют минимальную цену. Их можно приобрести в любом строительном магазине. Как правило, они микроперфорированы т.е. имеют небольшие колотые отверстия диаметром около 0,5 мм через которые водяные пары выходят сквозь пленку. Вместе с тем она защищает от ветра и атмосферных осадков, не давая им проходить внутрь.
Минусом полиэтиленовых подкровельных пленок является их низкая паропроницаемость, которая составляет порядка 40 г/м 2 в сутки. Поэтому при утеплении мансардной крыши обязательно устройство вентиляционного зазора между пленкой и утеплителем. Благодаря этому зазору, конденсат будет выводиться при помощи естественной вентиляции наружу.
К устройству вентиляции при использовании таких пленок необходимо подойти особенно ответственно. Если этого не сделать то утеплитель отсыреет и перестанет выполнять свои функции.
Полипропиленовые антиконденсатные пленки — это более технологичный и современный материал. Они так же обладают хорошими гидроизоляционными свойствами. В отличие от полиэтиленовых они более прочны и имеют специальный слой, который впитывает влагу и не дает конденсату, образовавшегося на поверхности плёнки скапывать обратно на утеплитель и стропила, что несомненно положительно влияет на общее утепление крыши и предотвращает появление плесени и грибка.
Обычно такой материал имеет одну гладкую поверхность сверху и шероховатый влагопоглощающий слой снизу.
Для такой пленки так же необходим вентиляционный зазор.
Кровельные мембраны – на сегодняшний день это лучший материал, который имеет высокую паропроницаемость и вместе с тем отлично защищает от ветра и влаги. Их часто называют диффузионными или дышащими, потому что они очень хорошо выводят влагу из утеплителя. Если сравнить паропроницаемость полиэтиленовых пленок и кровельных мембран, то паропроницаемость мембран в 300 раз выше и составляет порядка 1200 г/м 2 в сутки и выше.
Толщина пирога крыши. Состав
Виды требуемых материалов в составе кровельного пирога, их последовательность, количество слоев, монтаж зависят напрямую от конфигурации, конструкции и формы крыши (плоская/скатная и др.), а также от предназначения верхних помещений, типа финишного покрытия.
Важно! Вес кровельного пирога не должен быть больше несущих способностей стропильной системы , а масса всей крыши должна быть соизмеримой для удержания стенами дома, согласно, расчетам (по ГОСТу, стандартным/нормативам).
На этапе проектирования по нормативам ( 2.01.07–85 ) рассчитывают нагрузку целиком кровельного пирога и устойчивость стропильной системы. Чем пирог крыши тяжелее, тем надежнее, жестче должен быть стропильный «остов». Он равномерно перераспределяет вес крыши по периметру стенок дома, и далее на фундамент.
С утеплением
Кровельный пирог с утеплением закладывается в следующей очередности:
- Пароизоляционный слой выкладывается с внутренней стороны стропильной системы – он защитит внешние слои от воздействия паров, возникающих при испарении теплого воздуха внутри помещений дома, особенно в мансардных типах .
Он может быть полиэтиленовым, из армированной или пропиленовой пленки, а также фольги или пергамина. Внутренняя обшивка его закрывает, и уже она становится базой для отделки потолков в комнатах.
- Теплоизоляционный слой – гарантирует комфорт и тепло, максимально удерживает микроклимат дома (снижает теплоотдачу помещений), не пропускает холод и ветер. Используются для этого материалы минеральные или органические, например, полистирол, минвата и др. Его укладывают в стропильные проемы. Без этого слоя зимой будет в доме значительно холодней, а летом – жарко.
- Обязательные вентиляционные зазоры до 3-5 см (на стропилах) позволяют естественным образом постоянно циркулировать воздуху. Это не допускает скапливания (в случае протечки) влаги, минимизирует образование наледи и сосулек. Их чаще монтируют из деревянных реек, досок.
- Гидроизоляционный/водоизоляционный слой – идет после утеплителя (на верхних кромках лаг), защищает его от возможного попадания воды (при протечке ), ветра, перепада температур. Он может быть в виде перфорированной пленки, дышащей мембраны, и является не проницаемым для влаги, но беспрепятственен для водяного пара.
Значительно продлевает эксплуатационные свойства всего пирога – защищает от плесени, гнили деревянные модули стропильной системы.
- Контробрешетка кладется (3-5 см) для зазоров вентиляции и обрешетка для монтажа финишного слоя с жесткой фиксацией.
- Кровельное покрытие – финишный слой из листов металла, или в виде жесткой или мягкой черепицы, битума, сланца, или шифера и деревянной дранки, соломы.
Утепление крыши 15 см. Что влияет на стоимость теплоизоляции кровли?
Итоговая цена утепления крыши за квадратный метр зависит от сложности конструкции и примененного материала. Минеральная вата используется весьма широко, позволяя быстро и достаточно просто повысить уровень комфорта в строении, мансарде.
Через кровлю происходит наибольшая потеря тепла, на нижних этажах это не столь остро ощущается. Материал для теплоизоляции должен обладать устойчивостью к огню и воздухопроницаемостью . Минеральная вата соответствует этим требованиям.
Для капитальных работ применяется базальтовая или каменная разновидность. Производимая из горных пород, она отличается долгим сроком службы, но имеет немалую стоимость. Стекловата обходится дешевле при гораздо меньшем периоде использования. Ее применяют в зонах строения, где нужно быстро произвести работы.
При выборе материала берут в расчет следующие критерии :
- коэффициент теплопроводности, чем он ниже, тем лучше удерживается тепло;
- плотность;
- способность отводить пары;
- срок службы не менее 15 лет;
- экологичность, отсутствие вредных веществ в составе;
- марка производителя с хорошей репутацией.
Чем выше эти характеристики, тем дороже обойдется материал.
Немаловажным фактором выступает тип кровли. Есть специальные виды минеральной ваты для плоской или скатной кровли . В последнем случае базальтовые плиты снабжены вставками 2 см по бокам. Обладая меньшей плотностью и упругостью, они помогают осуществлять фиксацию между стропилами.
Компании, производящие укладку минеральной ваты, взимают оплату по расчету стоимости за м² материала. На цену влияет форма крыши, особенности и сложность ее конструкции, иные факторы.
Чем проще конфигурация, тем меньше цена. Поэтому самыми недорогими при утеплении являются плоские кровли. Затем следуют одно-, двух-, четырехскатные и другие.
Мастер составляет предварительную смету после оценки объема работ. Учитывается площадь поверхности укладки, перечень работ: один или два слоя, необходимость отделочных операций. При подсчете стоимости важна срочность выполнения .
Тип минеральной ваты
Качества и особенности данного материала определяет состав. Известны следующие разновидности, применимые для утепления кровли.
- Стекловата создана из волокон. Имея от 15 до 50 мм в длину, 5–15 минкрон по толщине, они дают упругость и прочность, обеспечивают простоту укладывания. Требуется осторожность при работе: нити могут попасть в глаза или вызвать раздражение кожи.
Ведь они произведены при расплавлении, паровом раздувании из таких же составляющих, как и стекло. Утепленная данным материалом крыша обеспечит комфортную температуру помещений в зимний сезон. Цена варьируется от 1 до 2 тыс. руб. за кубометр.
- Шлаковата из волокон толщиной от 4 до 12 микрон, длиной 16 мм. Производится из доменных шлаков, которые имеют свойства остаточной кислотности и могут плохо повлиять на металл, с которым соприкасаются. При низкой стоимости теплопроводность недостаточна, волокна ломаются.
- Каменная вата похожа текстурой на предыдущий вид. Приятна и безопасна в работе из-за отсутствия колючести.
- Базальтовая вата — разновидность из горных пород, легко формирующаяся в листы, рулоны. Иногда продается россыпью. В составе нет дополняющих минералов, связывающих компонентов. Свойства: хорошее поглощение звука, стойкость к деформациям.
Таблица толщины утеплителя. Как правильно выбрать утеплитель?
При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.
Основные требования, предъявляемые к теплоизоляционным материалам:
- Теплопроводность.
Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.
Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.
Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.
Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³ лучше всего удерживает тепло и подходят для утепления вертикальных конструкций внутри помещений.
А как зависит теплопроводность от толщины ? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.
А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.
Толщину утеплителя необходимо определять на основании теплотехнического расчета с учетом климатических особенностей территории, материала стены и её минимально допустимого значения сопротивления теплопередачи.
В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!
Толщина крыши в частном доме. Расчёт крыши
- Расчёт односкатной крыши
- Расчёт двускатной крыши
- Расчёт вальмовой крыши
- Расчёт шатровой крыши
Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.
Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.
С помощью сервиса можно делать расчеты:
- односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
- любого перечисленного вида крыш с учетом мансарды;
- любого перечисленного вида крыш, учитывая разный угол наклона;
- площади кровли.
Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 1200 сантиметров; результаты сервис также выдает в сантиметрах.
Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.
Толщина утеплителя для плоской кровли. Устройство плоской кровли
Так называемый «пирог» плоской кровли состоит из следующих слоев:
- несущее основание (бетон, металлический профиль)
- пароизоляция
- теплоизолирующий слой
- гидроизоляция
Последовательность слоев может быть и иной, если планируется обустройство инверсионной кровли. В этом случае «пирог» будет выглядеть следующим образом:
- несущее основание
- гидроизоляционная мембрана
- утеплитель
- слой геотекстиля или другого материала со схожими характеристиками
- слой щебня
- финишное покрытие
Как видно, инверсионная кровля тяжелее традиционной и слой утеплителя в ней расположен над слоем гидроизоляции. Такой вариант кровли подходит для тех зданий, к которым предъявляются высокие требования к пожарной безопасности. И даже не смотря на то, что слой гидроизоляции на таких кровлях, как правило, выполняется из горючих материалов, расположенные под ним минераловатные плиты, выполняют роль своеобразного барьера для огня. Таким образом, конструкция крыши оказывается полностью пожаробезопасной.
Важно, чтобы устройство плоской кровли – утепление имеется ввиду, производилось с учетом тех нагрузок, которые могут возникнуть во время эксплуатации. Так, например, для эксплуатируемых крыш слой теплоизоляции должен быть и толще и прочнее.
Настил пароизоляции
Основанием для монтажа базальтовых минераловатных плит служат либо железобетонные конструкции, либо металлический профилированный лист. Вне зависимости от того, какой тип основания имеет здание, сначала производят укладку пароизоляционного слоя, который препятствует проникновению под крышу водяного пара. Если данный этап пропустить, то со временем минеральная вата накопит в себе влагу и перестанет играть роль утеплителя, а уложенный сверху нее слой гидроизоляции «пойдет» волдырями.
Для пароизоляции плоской кровли обычно используют либо классический полиэтилен, либо специальные наплавляемые материалы, такие, как битум и полимербитум. Второй вариант надежнее и эффективнее, поскольку в такой пароизоляции нет швов и она очень прочна на разрыв.
Важно: слой пароизоляции должен укладываться не только на горизонтальные поверхности, но и на вертикальные. Заводить пленку или битум нужно чуть выше того уровня, где будет располагаться утеплитель.

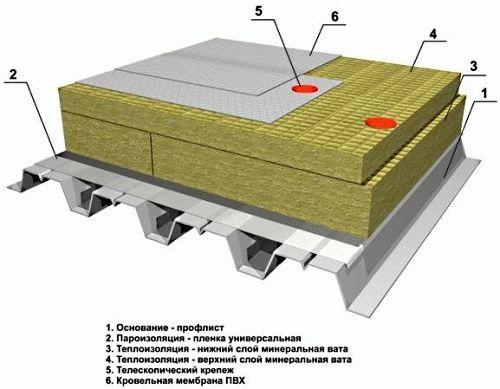

Укладка минераловатных плит
Утеплитель для плоской кровли, в данном случае базальтовые плиты, укладывается в один слой, но иногда, если того требует сделанный заранее расчет толщины, строители могут усилить теплоизоляцию дополнительным слоем из более тонких, но от этого не менее прочных минераловатных плит. Такое решение принимается на абы как, а исходя из географического расположения объекта, средних температурных и влажностных показателей в зимний период времени, а также предназначения здания.
Для крепления плит к основанию используют либо телескопические дюбели, либо битум.
Первый вариант логичнее использовать тогда, когда в качестве основания выступает профлист, так как крепить плиты к железу лучше всего механическим способом. Кроме этого крепление с помощью дюбелей намного дешевле даже в том случае, если монтаж плит производится на бетон. Правда, дюбели для бетона стоят чуть дороже, да и возиться с ними дольше.
При механическом способе крепления минераловатных плит слой гидроизоляции крепится точно так же, то есть на дюбели. Насчет герметичности кровли в этом случае можно не беспокоиться, так как широкая шляпка дюбеля не может проткнуть гидроизоляцию.
Важно: если выбран механический способ крепления минераловатных плит, тогда слой пароизоляции должен выполняться из наплавляемых материалов, ведь только в этом случае отверстия, образованные при забивании дюбелей в основание, смогут самостоятельно затянуться.
Приклеивание на битум – достаточно трудоемкий и дорогой процесс и рекомендуется он при укладке минеральной ваты на бетонное основание. Технология же в этом случае такова: на основание наносится слой битума, поверх него укладывается плита. Процедура повторяется до конца кровли. Если есть необходимость в укладке второго слоя утеплителя, то битумом промазывается первый слой, а плиты монтируются « в разбежку», то есть таким образом, чтобы плиты верхнего слоя перекрывали собой стыки плит нижнего слоя. Поверх минеральной ваты на битум укладывается гидроизоляция.
Какие минераловатные плиты лучше всего использовать для плоской кровли
Не каждый тип минераловатных плит подойдет для плоской кровли. Важно, чтобы утеплитель имел такую прочность, чтобы он мог спокойно выдерживать как нагрузки во время эксплуатации, так и нагрузки во время монтажа, ведь строители будут по нему ходить. Можно сделать стяжку по слою утеплителя, которая распределит нагрузку и создаст жесткое и прочное основание для настила гидроизоляции. Но какой бы ни была стяжка – сухой из шифера или асбеста или мокрой – она в любом случае значительно утяжеляет конструкцию кровли.
Выходом из сложившейся ситуации могут стать высокопрочные минераловатные плиты от ТехноНиколь, которые изготавливаются с применением гофрировщика- подпрессовщика, укладывающего волокна и по-горизонтали, и по-вертикали.
Толщина пеноплекса для утепления крыши. Что такое Пеноплэкс и область его использования
Пеноплэкс (иногда пишут «Пеноплекс») — это теплоизоляционный материал, выпускаемый одноименной компанией.
– крупный российский производитель строительных и декоративно-отделочных материалов на основе полимеров. Компания начала свою деятельность в 1998 году с запуска первой в России производственной линии по изготовлению теплоизоляционных материалов из экструзионного пенополистирола под торговой маркой ПЕНОПЛЭКС®.
выпускает экструдированный пенополистирол (ЭППС или XPS). Этот материал используется в качестве утеплителя. От более дешевого аналога — вспененного полистирола (пенопласта, ППС или PPS) — отличается большей плотностью, за счет чего лучше переносит механические нагрузки. Еще одна отличительная черта — более низкая паропроницаемость. Вернее, он почти не проводит пар. И основной козырь — лучшие теплотехнические характеристики. Пеноплэкс толщиной 20 мм по сохранению тепла равнозначен почти удвоенной толщине минеральной ваты и 37-сантиметровой кирпичной кладки.

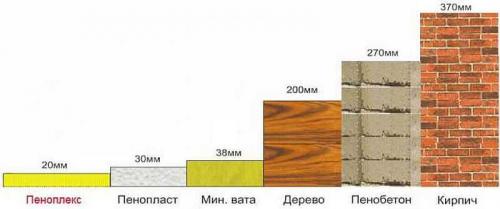

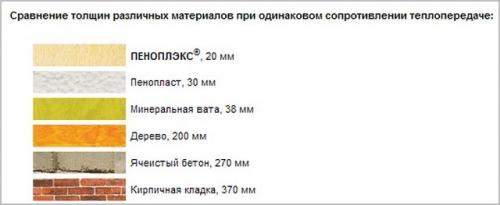

Пеноплэкс — один из наиболее эффективных теплоизоляционных материалов
Этими характеристиками и определяется область использования Пеноплэкса. Его рекомендуют для утепления тех участков, где важна устойчивость к нагрузкам, а низкая паропроницаемость — одно из требований. Если говорить конкретно, использовать Пеноплэкс рекомендуют:
- Для утепления пола: под стяжку, на нее, в качестве промежуточного слоя;
- при устройстве пола на лагах (с некоторыми оговорками);
- теплоизоляционный слой под теплый пол (водяной или электрический).
Еще одна область использования — теплоизоляция фасадов или внутренних стен. Но тут надо понимать, что из-за того, что Пеноплэкс практически не проводит влагу, нужны будут дополнительные меры для того, чтобы пары не попадали внутрь стены. Плюсом к тому необходима продуманная система вентиляции — для нормализации влажности в доме. И, кроме того, нужно подобрать толщину утеплителя так, чтобы точка росы оказывалась внутри утеплителя, но никак не в стене.

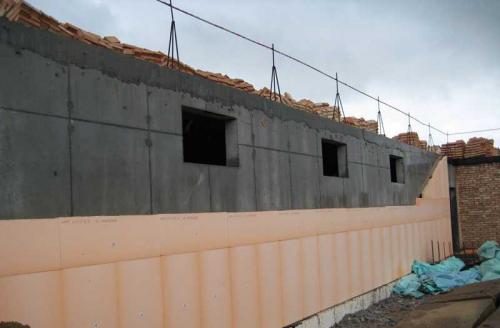

Оптимально — утепление заглубленного цоколя
Если вы предпочитаете «дышащие» стены, естественную регуляцию влажности — для этого случая Пеноплэкс для утепления стен непригоден. Не идет он и под вентилируемые фасады. Там как раз задача — вывести влагу из утеплителя за счет движения воздуха в вентзазоре. Это данный материал не в состоянии обеспечить, так как влага, попросту, не попадает внутрь Пеноплэкса.
Толщина утеплителя по регионам. Схемы и расчет параметров утепления фундамента
Итак, чтобы достичь эффективности термоизоляции фундамента и толщи прилегающего к нему грунта, система утепления должна включать два участка:
- Вертикальный – слой утеплителя устанавливается непосредственно на стены фундамента снаружи, от самой подошвы и до верхнего обреза цоколя. Этим решается проблема ликвидации «мостов холода» через стены и цокольную часть здания.
- Горизонтальный – выкладывается сплошным слоем по периметру здания и предотвращает промерзание грунта вокруг стен фундамента, тем самым полностью устраняя или в максимальной степени снижая процессы пучения. В зависимости от глубины промерзания в конкретной местности, от типа фундамента и его заглубления этот слой может располагаться на уровне подошвы, или же выше, на глубине выше точки промерзания. На практике очень часто горизонтальный слой утеплителя располагают непосредственно под бетонной отмосткой.
При этом специалисты рекомендуют обязательно предусматривать утолщение горизонтального пояса утеплителя по углам здания, на определённое расстояние вдоль стен – об этом будет сказано чуть ниже.
Какова должна быть толщина пеноплекса, чтобы утепление было эффективным и в полном пере оправдывало свое предназначение? Существуют специальные методики подсчета, которыми пользуются специалисты. В некотором упрощении можно произвести подобный расчёт и самостоятельно.
Толщину пеноплекса для вертикального участка можно определить исходя из следующей формулы:
R – это величина сопротивления теплопередаче, константа, установленная для конкретных регионов с учетом их климатических особенностей;
h 1 – толщина стенок фундамента;
λ 1 – коэффициент теплопроводности материала, из которого сделан фундамент;
h 2 и λ 2 – соответственно, требуемая толщина слоя пеноплекса и его коэффициент теплопроводности.
Значение R несложно уточнить в любой местной строительной организации – она установлена СНиП 23—02-2003. Для примера, в таблице ниже показана эта минимальная величина для некоторых регионов России:
Для примера, можно подсчитать какой толщины должен быть вертикальный слой пеноплекса на бетонном фундаменте толщиной 500 мм в Московской области:
R = 3,28
h 1 = 0,5 м
λ 1 для бетона —Вт/м×°К
λ 2 для пеноплекса – 0,032 Вт/м×°К
3,28 = 0,5 / 1,69 + h 2/0,032
Несложные арифметические вычисления дают 0,0955 м. Округлять следует, конечно, в большую сторону, и в итоге получаем слой пеноплекса 100 мм.
Калькулятор для расчета толщины утепления фундамента
Чтобы облегчить читателям сайта работу, представляем специальный встроенный калькулятор, позволяющий быстро и точно рассчитать толщину термоизоляции для разных материалов и размеров фундамента, и для различных типов уместных в данном случае утеплителей.
