Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Источник: https://aystroika.info/novosti/montazh-teplyh-polov-elektricheskih-ustroystvo-elektricheskogo-teplogo-pola-vidy-shemy

Связанные вопросы и ответы:

Какие материалы лучше использовать для монтажа теплых водяных полов

Пенополистирол – результат промышленного вспенивания полистирола. В готовом изделии содержится 2% основного компонента со вспомогательными добавками и 98% газа. Воздух заключен в герметично спаянные ячейки, что позволяет материалу хорошо удерживать температуру.

Теплопроводность пенополистирола толщиной в 10 см эквивалентна слою древесины в 0,35 м, железобетонной и кирпичной стенки – 4,8 м и 1,5 м соответственно.

Производство пеноплит методом экструзии позволяет получать подложку высокой физической прочности и плотности. Закрытые ячейки и минимальный объем пор обеспечивают водостойкость материала

Технико-эксплуатационные характеристики пенополистирола:

1. Теплопроводность составляет 0,028-0,034 Вт/м*К. Значение показателя прямопропорционально плотности утеплителя.
2. Водопроницаемость варьируется в пределах 0,019-0,015 мг/м*ч*Па. Формовка экструдированного материала происходит путем выдавливания полимерного расплава через щелевидную насадку.
3. Влагопоглощение плотного пенополистирола составляет 0,4%, что в 10 раз меньше в сравнении с обычным пенопластом. Теплопроводность подложки сохраняется даже при постоянном воздействии влаги.

Прочность экструдированного полистирола  на сжимание при линейной деформации в 10% составляет 0,25-0,50 МПа зависимо от марки материала.

Пенопослитирольные маты выпускаются в удобной для сборки форме. Возможно гладкое исполнение покрытия и с пупырышками для фиксации отопительного змеевика

Слабые стороны пенополистирола: относительно низкая звукоизоляционная способность и горючесть. Подложка боится растворителей, ацетона, скипидара и керосина – под их воздействием материал деформируется.

Для теплоизоляции не стоит выбирать непрессованный или автоклавный пенополистирол. Эти разновидности более хрупкие.

В качестве подложки под водяной теплый пол подойдут экструдированные или прессованные пенопластовые маты – их теплопроводность приблизительно равна. Популярностью у потребителей пользуется теплоизоляция Пеноплекс .

Какие этапы включает в себя монтаж теплых водяных полов

Теплые полы бывают тяжелые, устраиваемые в бетонной стяжке, облегченные, укладываемые на термораспределительные панели и легкие — состоящие из тонких трубок, закрепленных на синтетической сетке.

Бетонная система

Представляет собой трубопроводы, прокладываемые под бетонной или цементно-песчаной стяжкой. От труб, заполненных горячей водой, тепло передается бетонной стяжке и равномерно распределяется по помещению.

Преимущества бетонной системы теплого пола:

• высокая теплоотдача;
• экономичность;
• долгий срок службы.

Бетонный пол и трубопроводы в стяжке не создают электромагнитных излучений и не выделяют вредных веществ в окружающую среду.

Такое отопление можно использовать под покрытие из каменной и керамической плитки, теплостойкого линолеума, ламинированного паркета.

Однако стоит учитывать, что бетонная стяжка создает нагрузку на перекрытия в 250-300 кг/м2 и не подходит для ветхих и деревянных перекрытий.

Кроме того, устройство стяжки требует значительных финансовых, трудовых и временных затрат.

До начала работ должны быть произведены расчеты несущей способности перекрытий.

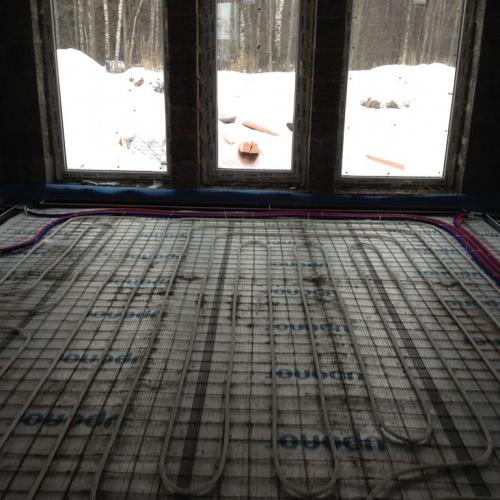

Кладка водяного теплого пола в бетонную стяжку

Безбетонная система полов

Греющие трубы укладываются на специальные термораспределительные панели, обладающие хорошей теплопроводностью.

Эта система монтируется обычно между лагами в определенной последовательности:

• теплоизоляция из минеральной ваты или пенополистирола;
• опорные рейки из доски, фанеры или ДСП;
• термоматы с пазами, в которых размещают греющие трубы;

В качестве чистового покрытия можно использовать каменную или керамическую плитку, ламинат, паркет, линолеум, ковролин.

Такие конструкции устраиваются значительно быстрее и проще бетонных из-за отсутствия стяжки.

Как правильно подобрать трубы для теплого водяного пола

Отступ от стен при укладке водяного теплого пола играет ключевую роль, поскольку влияет на равномерность распределения тепла по всей комнате. Кроме того, правильный шаг способен предотвратить возможные проблемы с эксплуатацией системы.

Рассмотрим основные аспекты, которые следует учитывать при определении необходимого отступа.

технические требования. В большинстве случаев производители указывают рекомендуемый отступ от стен, который может варьироваться в зависимости от типа системы и используемых материалов. Он может составлять от 10 до 20 см, что зависит от конкретных условий.

расчет теплового потока. Для обеспечения равномерного обогрева комнаты нужно рассчитать тепловой поток, который будет обеспечивать система. Расчет поможет определить оптимальное расстояние от стен, чтобы теплый пол мог эффективно обогревать все пространство. В среднем, для достижения хорошего теплового потока, отступ от стен должен составлять не менее 10-15 см.

учет конструктивных особенностей помещения. Наличие окон, дверей, а также расположение мебели и других предметов, также влияют на шаг укладки. Например, если в помещении есть большие проемы, отступ от стен может быть увеличен для обеспечения дополнительного тепла в этих местах. Шаг укладки в зонах усиления может достигать 100 см.

эстетические соображения. В некоторых случаях, например, при наличии декоративных элементов или подиума может потребоваться больший отступ для сохранения целостности интерьера. Здесь шаг укладки будет зависеть от особенностей проекта.

Какие требования к помещению для установки теплых водяных полов

Выбор циркуляционного насоса для теплого пола играет ключевую роль в обеспечении эффективной работы системы. Этот параметр определяет, какой объем теплоносителя необходимо перекачивать насосом за единицу времени для обогрева помещений. При выборе насоса на теплый водяной пол важно учитывать мощность пола и скорость циркуляционного насоса, чтобы подобрать оптимальный насос для коллектора теплого пола. Насосы с терморегулятором могут регулировать скорость в зависимости от потребностей системы, что обеспечивает установку насоса на теплый пол с максимальной эффективностью и минимальным энергопотреблением.

Значение производительности вычисляют при помощи формулы Q = 0.86 х (P / (Тн - Тк)) , где:

• P — номинальная тепловая мощность, необходимая для прогрева помещений;
• Тн — температура теплоносителя, циркулирующего из котла в систему;
• Тк — температура теплоносителя, поступающего в котел из контура обогрева.

При выполнении расчетов важно правильно выбрать значение P, поскольку оно отличается для разных климатических зон и отапливаемых объектов. Для умеренного климата актуальны следующие значения:

• здания с высокими теплопотерями — от 100 Вт/м²;
• частные дома — до 100 Вт/м²;
• квартиры в многоэтажках — около 70 Вт/м²;
• хорошо утепленные (энергоэффективные) объекты — 50 Вт/м².

Производительность часто путают с потребляемой мощностью. Эти параметры различны и следует учитывать их отдельно. Напор, производительность и потребляемая мощность тесно связаны: недостаточная мощность насоса может привести к его перегрузке и выходу из строя из-за излишнего потребления энергии. Если характеристики насоса с низким энергопотреблением указывают на высокие значения напора и производительности, необходимо внимательно оценить их достоверность и соответствие реальным условиям эксплуатации.

Как рассчитать необходимую мощность системы теплого водяного пола

Теплоизоляционные материалы для совместного использования с теплым полом

Утеплитель под водяной или электрический теплый пол мало чем отличается от традиционных теплоизоляционных материалов, используемых для утепления несущих элементов здания, внутренней поверхности стен и т.д.

Наиболее часто используют следующие виды материала:

• Минеральная вата – доступный и проверенный временем материал, отличающийся простой технологией укладки, хорошими теплоизоляционными и звукопоглощающими качествами, высокими сроком службы и экологичностью;
• Пенополистирол – современный теплоизолятор с высокими показателями теплосбережения, долговечности, низкими водопоглащением, устойчивостью к агрессивной биологической среде и действию некоторых химических веществ;
• Пробковые покрытия – материал, изготавливаемый из натуральных компонентов (кора пробкового дуба). Обладает малой толщиной при сохранении высоких теплоизоляционных качеств. Не гниет, не подвержен образованию плесени и грибка. Экологичен и безопасен для человека;
• Теплоизоляционные маты – специальные монтажные маты из пенопласта и пенополистирола с прорезиненной гидроизоляционной поверхностью. Имеют выпирающие фиксаторы или так называемые “бобышки”, которые облегчают процесс укладки нагревательных элементов.

Тот или иной вид утеплителя помимо своих преимуществ и практических качеств имеет ряд минусов. Минеральная вата может содержать фенол и другие вредные вещества, которые могут выделяться при нагревании, что особенно критично при монтаже теплых полов.

Отражающая поверхность способствует отражению тепловой энергии

Существуют различные виды минеральной ваты и без содержания фенольных соединений, но при покупке данный факт следует дополнительно уточнять. Можно запросить предъявить сертификат качества или иной документ подтверждающий, что подобные вещества при производстве не использовались.

К существенным минусам пенополистирола можно отнести толщину, которую материал создает после его укладки. Так минимально рекомендованный слой пенополистирола должен быть не менее 5 см. Учитывая, что помимо 5 см утеплителя будет заливаться 5-8 см бетонной стяжки, то это значительным образом повлияет и поднимет уровень пола.

Тот же факт можно отнести и к пенополистирольным матам, но как показывает практика, в современных частных домах высота потолков находится на уровне 2,7-3 м, что может гарантировать, что толщина утеплителя с залитой стяжкой сильно не повлияют и не уменьшать данный показатель.

В квартирах, особенно для строений с низким потолком, рекомендуется использовать утеплители на основе вспененного полиэтилена. Толщина данного покрытия 5-10 мм. Этого вполне достаточно для эффективного отведения и перенаправления тепловой энергии.

Какой утеплитель лучше использовать под теплым водяным полом

Монтаж скрытых нагревательных элементов в основании комнаты давно отработан. Это достаточно простая задача, с которой специалисты справятся за несколько дней. Сверху обычно укладывают ковролин, керамическую плитку или натуральный камень. Не так сложно найти линолеум, ПВХ-плитку или ламинат, который выдержит регулярное нагревание. А вот технология теплого пола под деревянный пол сложнее. Совместимость системы с напольным отоплением зависит от типа, сорта и даже способа монтажа.

Дорогой штучный паркет

Из-за высоких температур быстро рассыхается, теряет привлекательный вид и все свои преимущества. Не любит и резкого изменения микроклимата в квартире. А современные системы для скрытого монтажа способны нагреть ее очень быстро. Поэтому класть их под паркет специалисты не рекомендуют.

Паркетная доска

Этот материал может выдержать испытание теплом. Но выбирать его нужно тщательно, а при укладке соблюдать ряд правил.

• Точно не подойдут бук и клен. Орех и дуб считаются более устойчивыми к рассыханию.
• На упаковке должно быть указано, что доска совместима со скрытой системой отопления, выдерживает периодическое нагревание.
• Фиксировать фанерную подложку на полу нужно не саморезами, а клеем. Металлические крепления могут повредить систему отопления.
• Укладывать доски можно только плавающим способом. Он поможет компенсировать сжатия и расширения, неизбежные при колебаниях температуры и влажности воздуха.
• К системе отопления нужно подключить регуляторы температуры. И устроить дома Сахару не получится. Паркетную доску нельзя нагревать сильнее чем до 28 градусов Цельсия. Температура на поверхности толстого слоя древесины будет ниже.

Особенность дерева — плохая теплопроводность. А сильно нагревать его не советуют. Не стоит ждать от теплого пола под паркетной доской высокой эффективности. Он позволит даже в сильные морозы ходить по дому босиком, не даст замерзнуть детям, предпочитающим играть на полу. Но он не должен быть единственным источником тепла, особенно в регионах с суровыми зимами.

Можно ли монтировать теплые полы под ламинат на деревянный пол?

Можно ли устанавливать теплый водяной пол в квартире с деревянным полом

Навеяно некоторыми комментариями к другим постам.

Я решил описать, что будет если сделать тёплый пол от системы центрального отопления. Сразу уточню, я не рассматриваю законность данного действия.

Для начала определимся что теплый пол это низкотемпературная (температура теплоносителя в пределах от 20 до 55 градусов) система отопления и как любая система отопления он ни чего не греет. Система отопления компенсирует тепловые потери помещения. И если тепловые потери у помещения 1 киловатт то на их компенсацию и теплый пол и радиатор и любой отопительный прибор потратит 1 киловатт.

Как же работает теплый пол?

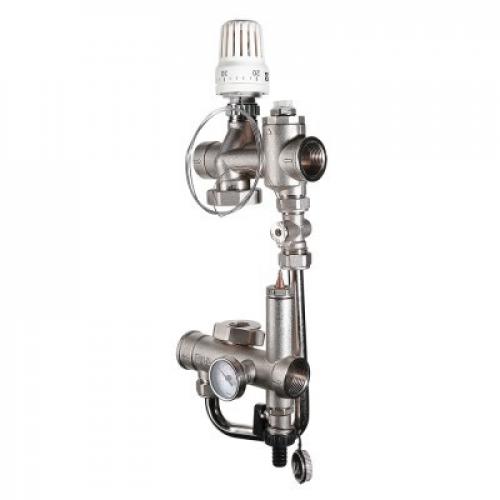

Один из основных элементов системы тёплый пол это смесительный узел который, как понятно из названия, что то смешивает и в котором получается теплоноситель с нужной (заданной) температурой. Смесительный узлы бывают:

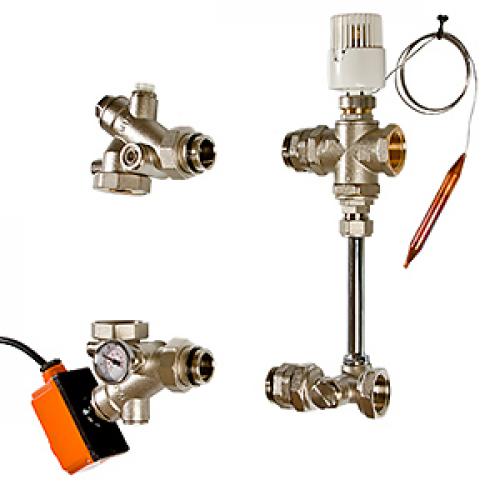

Такие

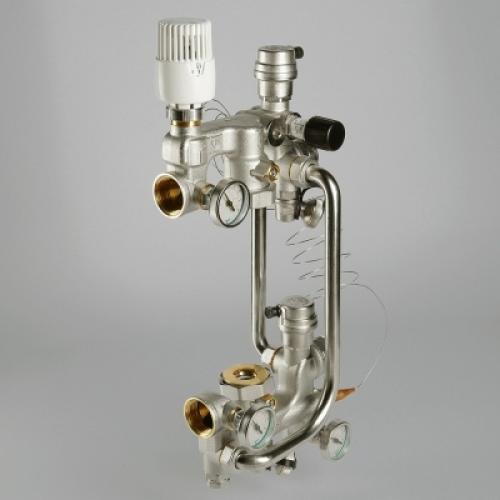

Такие

Такие

В общем, узлов великое множество, но общее у них то, что они создают контур с теплоносителем заданной температуры. Суть работы смесительного узла в том, что насос гоняет теплоноситель с нужной температурой по замкнутому кругу (контуру теплого пола), когда же температура теплоносителя падает открывается термостатический клапан и добавляет горячий теплоноситель(из стояка отопления), после закрывается. Многие собирают смесительные узлы сами из комплектующих но суть работы от этого не меняется.

Отмечу одну особенность теплого пола, это его инертность, то есть система медленно реагирует на изменение температуры теплоносителя (остывает, нагревается).

Теперь давайте представим ситуацию, что мы сняли в комнате радиатор, поставили на его место смесительный узел и сделали в этой комнате тёплый пол. Стоит отметить, что в однотрубной системе естественно сделали байпас. В момент включения системы начнётся нагрев стяжки в которую залиты трубы тёплого пола, клапан открыт полностью и из стояка идёт максимальное количество теплоносителя, это единственный момент когда на общую систему отопления теплый пол влияет больше чем радиатор. Далее стяжка нагрелась температура теплоносителя поднялась до заданной и клапан закрылся, в этот момент влияние тёплого пола на общую систему отопления прекратилось! Далее клапан будет открываться кратковременно для восполнения потерь тепла и влияние на систему отопления всего дома будет оказывать не более чем радиатор который стоял на этом месте!!! При это чем меньше тепловые потери (разница между температурой в комнате и на улице) тем реже будет открываться клапан.

У такой системы есть огромные недостатки:

1. Стоимость смесительных узлов не маленькая и для всей квартиры стоимость системы теплый пол будет очень большой.

2. Необходима защита от слива системы. Как мы знаем центральное отопление могут выключить в отопительный сезон и слить в слуае аварии. Насос не проработает "на сухую" долго и не факт что система полностью заполнится когда отопление снова включат.

Но такой тёплый пол будет работать стабильно и никто из соседей не будет ощущать по температуре своих радиаторов его наличие.

Называть системой тёплый пол проброшенную через стяжку трубу от подачи к обратке я отказываюсь да и проработает такая система очень не долго по тому что:

1 Температура выше 60 градусов очень быстро испортит стяжку и трубу.

2 Хозяевам придётся ходить в тапках всегда и жить зимой с включённым кондиционером.

3 Очень вероятно что сие художество просто не будет работать, по причине большого гидравлического сопротивления.

4 Хозяева рискуют получить по голове от соседей.

Ещё крайне не правильный вариант сделать все полы в квартире от одного стояка.

Вариант второй

Есть возможность сделать в квартире теплый пол и без смесительного узла так что бы ни кому не навредить. Многие производители предлагают вот такие вещи:

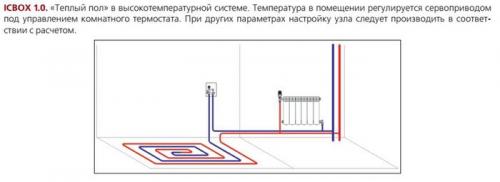

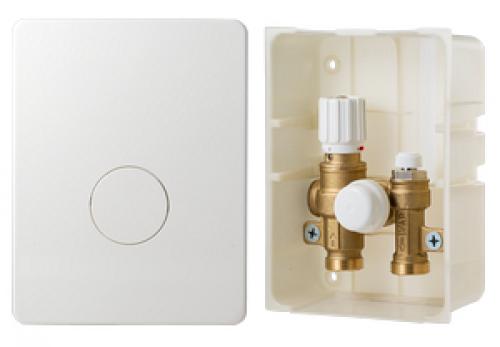

Терморегулирующий монтажный комплект. Суть его работы отличается от смесительного узла и для его установки надо быть уверенным, что разницы давления в стояках хватит, что бы продавить контур тёплого пола так как насос в схеме его установки отсутствует по этой же причине не поставить на однотрубную систему.

Вывод

Сделанный в квартире соседей правильный теплый пол не влияет кардинально ни на гидравлический баланс, ни на температуру теплоносителя общей системы отопления . Господа когда люди интересуются в постах причинами по которым может быть холодной батарея, стояк итп прекратите первым делом писать ТЁПЛЫЙ ПОЛ У СОСЕДЕЙ!

Для знающих, картинки все одного производителя просто по тому, что мне так удобнее было а не рекламы ради.

Я точно не писатель, так что пунктуацию и грамотность проверять не надо.

Как связать теплый водяной пол с центральной системой отопления

Если в Вашей отопительной системе установлены регуляторы, например, термостаты, или распределители потока теплоносителя (применяются для выравнивания сопротивления потоку в разных контурах отопления), то герметик может забить проходной зазор в них. Это не проблема. Периодически придется слегка приоткрывать, а потом приводить в исходное положение эти регуляторы. Но если засоры будут возникать постоянно, то теплоноситель с герметиком после надежного устранения течи стоит слить, систему промыть, и закачать новый теплоноситель.

У меня один клапан засорился, но легко прочистился путем открывания и закрывания. Больше засоров не возникало, так что сливать герметик не стал.

Внимание!!

Герметик системы охлаждения двигателя может серьезно повредить глаза, если в них попадет. Пожалуйста, наденьте защитные очки.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Здравствуйте! У меня система из металлопластиковых труб, соединенных на металлических скрутках, открытого типа с расширительный баком. После второй перезимовки обнаружил, что в системе протечка. В сутки уходит около 5 (возможно немного больше) литров. Так как трубы спрятаны под стяжкой, не могу определить насколько серьезная утечка. По вашему примеру залил в систему жидкий ге Читать ответ.

Добрый день! А скажите пожалуйста — как добавлять герметик в теплоноситель? У меня газовый котел + теплый пол, и вот давление стало валиться на одном из контуров (прихожая). Спасибо! Читать ответ.

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, . Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда.

Септик, слив, автономная канализация сделать своими руками, самому, са. Септик сделал сам. Делюсь. Малоизвестные, но очень важные факты. Конструкция, сх.

Система обогрева труб, чтобы не промерз зимний водопровод. Своими рука. Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з.

Установим резервный, запасной, аварийный отопительный котел. Схема уст. Для надежного отопления нужен резервный котел. Как его выбрать, установить, наст.

Электрический обогреватель, отопитель, котел. Отопление, обогрев элект. Электрообогреватели. Отопление электричеством. Сравнение электроприборов. Обзор.

В последнее время большое распространение получили тёплые полы. И этому есть масса причин. Системы водяных тёплых полов имеют неоспоримые преимущества перед другими видами отопления. Эта саморегулирующаяся встраиваемая система обогрева обеспечит повышенным комфортом и удобством, гигиеничностью (вследствие отсутствия циркуляции пыли) и долгим сроком службы при правильном монтаже. Но представьте себе такую неприятную ситуацию, с которой рано или поздно можно столкнуться во время ремонта: пробили трубу водяного тёплого пола. Проще говоря, у вас образовался пробой трубы водяного теплого пола. Это может случиться как в собственном доме, так и на объекте. Чаще всего это происходит из-за несогласованности во время работы или неаккуратности самих владельцев тёплых полов. В таких ситуациях необходимо срочно начинать ремонт системы во избежание ненужных финансовых затрат.

Как избежать протечек в системе теплого водяного пола

Водяной теплый пол – это современная и высокоэффективная система отопления, которая обеспечивает комфортный микроклимат в помещении. Однако, как и любое инженерное сооружение, она требует регулярного обслуживания и правильной эксплуатации для продления срока службы и предотвращения поломок.

Профилактические мероприятия для теплого пола

Основными профилактическими мероприятиями являются:

1. Проверка и регулировка давления в системе. Слишком высокое или слишком низкое давление может привести к повреждению труб или некорректной работе.

2. Контроль за качеством теплоносителя (воды или незамерзающей жидкости). Наличие примесей и загрязнений может засорить трубы и привести к нарушению циркуляции.

3. Своевременная замена фильтров грубой и тонкой очистки в системе.

4. Визуальный осмотр на предмет протечек, особенно в местах соединений.

5. Проверка исправности насоса, распределительных коллекторов и автоматики управления.

Очистка и промывка системы водяного теплого пола

Периодическая очистка и промывка системы необходима для удаления отложений и загрязнений, скапливающихся со временем. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность работы.

Для промывки используются специальные составы - промывочные жидкости, удаляющие как твердые отложения, так и продукты окисления металлов. Процедура должна выполняться специалистами сервисной службы.

Ремонтные работы на теплом полу

Несмотря на высокую надежность, система водяного теплого пола не застрахована от поломок. К основным видам ремонта относятся:

• Замена поврежденных труб
• Устранение протечек в местах соединений
• Ремонт или замена насоса
• Устранение засоров

При обнаружении неисправностей лучше сразу обратиться в сервисный центр, чтобы не допустить затопления и более серьезных поломок.

Рекомендации по эксплуатации

Для обеспечения длительной и бесперебойной работы водяного теплого пола соблюдайте следующие правила:

1. Не допускайте значительных перепадов температур по сравнению с окружающей средой. Система не предназначена для резкого нагрева помещения с низких температур.

2. Убедитесь, что расчет и монтаж были выполнены правильно с учетом параметров помещения. Нагрузка на систему не должна превышать проектные значения.

3. Ограничьте сверление и крепление тяжелого оборудования к полу, чтобы не повредить трубы.

4. Всегда закрывайте систему после выключения во избежание размораживания.

5. Контролируйте качество теплоносителя, своевременно меняя фильтры и добавляя специальные присадки.

6. Обращайтесь к профессионалам для плановой диагностики и профилактики. Своевременное обслуживание позволит избежать серьезных поломок.

Соблюдая эти несложные правила, вы сможете продлить срок службы системы водяного теплого пола до максимального и наслаждаться комфортом долгие годы.
