Реле давления воды замыкает и размыкает контакты, которые включают и останавливают водоподъемную технику. Когда хозяева автономного водопровода открывают кран, давление воды в сопряженном с прибором гидробаке начинает падать. При достижении выбранной владельцами минимального количества срабатывает замыкающий контакт, который активизирует насос.

Как только хозяева закроют кран, расход воды прекратится. Однако насос продолжит откачку до тех пор, пока не восстановит запас воды в гидроаккумуляторе. Затем контакт разомкнется, реле остановит забор воды, когда напор в системе достигнет предельного значения.

Найти подходящее реле давления воды помогут следующие ориентиры:

1. Способ работы. Устройства подразделяются на 2 типа по принципу действия: электромеханические и электронные. Электромеханические аппараты делятся на пружинные и стрелочные разновидности. Первые самые простые и доступные по цене, они регулируются путем зажима или ослабления 2-х пружин. Настройка стрелочных реле давления воды, предназначенных для оснащения гидроаккумуляторов, производится вращением 2-х гаек на лицевой стороне прибора. Электронные типы настраивают с помощью мембранных или сенсорных кнопок, их работой руководят вмонтированные платы.
2. Мощность насоса. Возможности прибора должны соответствовать производительности водоподъемного агрегата. От объема гидробака напрямую они не зависит. Зато сам гидротехнический резервуар подбирают в соответствии с типом насоса. Для погружных устройств рекомендован объем свыше 30-50 л, чтобы реле реже срабатывало, не запускало насос без реальной необходимости. Для поверхностных разновидностей литраж подбирают, ориентируясь на приблизительный разовый расход воды.
3. Предел напора в водопроводе. Характеристика указана в техпаспорте, ее нельзя превышать. Стандартные значения варьируют в интервале от 4 до 10 бар.

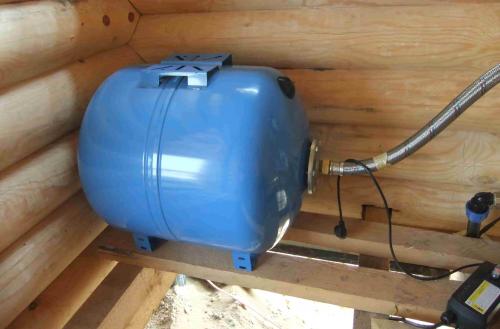

4. Температурно-влажностный режим. От него зависит место установки реле давления с гидроаккумулятором. В зависимости от допустимых показателей температуры и влажности этот тандем располагают в помещении с отоплением или без него, в крытом павильоне, кессоне или приямке.
5. Дополнительный функционал. Бюджетные электромагнитные реле с пружинами не снабжены дополнительными возможностями. Их продвинутые одноклассники дополнены манометрами. У стрелочных и электронных конкурентов гораздо больше полезных опций. Кроме встроенного манометра и защиты от сухого хода, они оснащены реле протока, сигнализатором утечки, системами автоматического перезапуска, предотвращением частых включений, кнопкой сброса настроек, режимом полива и др.

Связанные вопросы и ответы:

Что такое реле давления для насосов и для чего оно используется

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

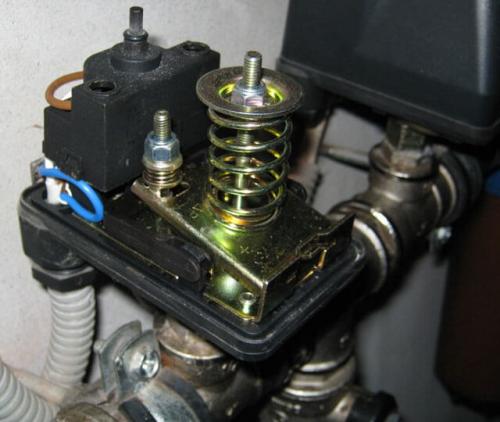

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Какие типы реле давления существуют на рынке

Рассмотрим самые распространенные конструкции реле давления, которые чаще всего применяются в коммунальных и бытовых, промышленных сетях водоснабжения, отопления и вентиляции, кондиционирования.

Мембранные реле

Универсальный и простой датчик, работающий на положение «открыто», «закрыто» и «промежуточное».из пластика, металла или композита устанавливается внутри трубопровода. При изменении показателей давления, угол мембраны изменяется, перекрывая или, наоборот, открывая свободный проток потока жидкости или воздуха.

Для возврата мембраны в исходное положение, предусмотрена специальная возвратная пружина.

Так как мембрана может быть выполнена из разных материалов, то такие реле широко используются в системах с высоким риском загрязнения накипью, солями, агрессивными химическими веществами, например, в системах отопления закрытого типа, в которых не предусмотрена очистка теплоносителя.

Электрические автоматические реле

Принцип работы электродов, контролирующих работу реле может быть разным.

Емкостные реле – принцип работы основан на передаче импульса, изменяемого при перемещении диафрагмы, расположенной между двумя металлическими пластинами конденсаторами. Отличаются высокой чувствительностью, работают в диапазоне давления 2 – 70 Мпа.

Индуктивные – основаны на принципе измерения изменений электромагнитной индукции при изменении параметров давления среды в системе. Работают в диапазоне давления - 230 Па – 70 Мпа.

Реле магнетосопротивления – с высокой точностью, чувствительные (0,30 Мпа) к минимальным перепадам давления, диапазон эксплуатации 230 Па – 70 Мпа.

Пьезоэлектрические – пьезо-кристаллы показали моментальный отклик на изменение электрического импульса, при понижении или повышении давления. Эти реле отличаются высокой точностью, чувствительностью, длительным сроком эксплуатации. Режим рабочего давления 0.020 – 100 Мпа, диапазон отклика на сигнал – 0.1 Мпа.

Потенциометры – рычажный механизм датчика устойчив к механическим нагрузкам, вибрации, но такое реле не отличается высокой точностью измерений, чувствительностью.

Вибрационные – замеряют изменение частоты частиц жидкости газа при изменении скорости, давления потока. Применяются в промышленных трубопроводах, где необходимо предупредить риски гидроудара.

Дифференциальные – преобразуют разность показаний давления в электрический импульс, который позволяет определить перепад показателей давления в конкретной точке трубопровода. Используется как тестовый инструмент при проведении ревизии инженерной сети.

Вакуумные – работают в системах с очень низким давлением (меньше атмосферного).

Тепловые вакуумные – для измерения давления газа.

В каждом конкретном случае, при выборе датчика давления , надо ориентироваться на характеристики инженерной системы, установленного оборудования, принимать во внимания монтажные особенности, габариты, способ подсоединения конкретной модели реле.

Какие факторы следует учитывать при выборе реле давления для насоса

9.1 "НХ.Х”- нижнее давление. Давление включения насоса. Насос включится при снижении давления до уровня "НХ.Х” с задержкой одна секунда.

• Заводская установка - “Н1.4”- 1,4 бар.
• Диапазон значений- 0.5 + 4.0 бар.

Не может быть установлен выше чем “БХ.Х”- 0.3 и ниже чем “СХ.Х”+0.3 бар. 9.2"ЬХ.Х”- верхнее давление. Давление выключения насоса. Насос выключится при увеличении давления до уровня “ЬХ.Х” с задержкой одна секунда.

• Заводская установка-“62.80”- 2,8 бар.
• Диапазон значений- 0.5 - 9.9 бар.

Не может быть установлен ниже чем “НХ.Х”+0.3 бар. 9.3 "СХ.Х”- давление “сухого хода”. РДЭ выключит насос с целью защиты его от “сухого хода”, если давление в системе будет находиться ниже уровня"СХ.Х” в течение времени,установленного параметром "ХХ"(п9.4.). Заводская установка-0.2 бар.

• Диапазон значений - 0.0 -1.5 бар.
• Не может быть установлен выше чем “НХ.Х"- 0.3 бар.

ВНИМАНИЕ!
Для отключения защиты насоса от "сухого хода” установите параметр "СХ.Х"в "С0.0". 9.4 "tХХ"- задержка срабатывания защиты от “сухого хода" в десятках секунд. Если в течение времени,установленного параметром “ХХ”, давление в системе водоснабжения находится ниже уровня “СХ.Х ”(п.8.3.), то РДЭ отключит насос и перейдёт в режим автоматического перезапуска насоса согласно Таблице 2 . На дисплее при этом отображается “С-Е". Для принудительного включения насоса нажмите кнопку —"Старт/стоп”. Таймер“сухого хода"включается при снижении давления в системе водоснабжения ниже уровня "СХ.Х”(п.8.3.) или при включении насоса при нулевом давлении,а выключается при увеличении давления до уровня "СХ.Х”.

• Заводская установка - 180 секунд.
• Диапазон значений - 10 + 180 секунд (дискретность 10 секунд).

9.5 “РХХ” - задержка срабатывания защиты от “разрыва”в десятках секунд. Если при работающем насосе давление в системе водоснабжения не может подняться от уровня"СХ.Х"(п.9.3.) до уровня “НХ.Х"(п.9.1.) за время, установленное в параметре "РХХ,, то РДЭ отключит насос для предотвращения большого расхода воды, затопления помещений или безостановочной работы насоса при возможном “разрыве”. Для принудительного включения насоса нажмите кнопку "Старт/стоп" . Таймер "разрыва", выключается при снижении давления в системе водоснабжения ниже уровня "СХ.Х" (9.3.), а выключится при достижении уровня "НИ.Х" (п.9.1.) Значение интервала "РХХ" определяется производительностью насоса и ёмкостью гидроаккумулятора, установленного в системе водоснабжения.

• Заводская установка - "218" - 180 секунд (дискретность 19 секунд).
• Диапазон значений - 00-990 секунд.

ВНИМАНИЕ!
Для отключения защиты насоса от’разрыва” установите параметр "РХХ"в "РОО", На дисплее при этом отображается “Р-Е”.
9.6”УХХ” - интервал времени функции "Утечка" в десятках минут. Если при работающем насосе давление в системе водоснабжения не может подняться от уровня "НХ.Х”(п.9.1.) до уровня "БХ.Х"(п,9.2.) за время, установленное в параметре “УХХ’ то РДЭ отключится насос с целью зашиты системы от больших утечек, ухудшения параметров производительности насоса или его работы без воды, а также для предупреждения о засорении входных фильтров. На дисплее при этом отображается “У-Е”. Для принудительного включения насоса нажмите кнопку— "Старт/стоп" . Таймер“утечки” включается при снижении давления в системе водоснабжения ниже уровня "НХ.Х" (9.1), а выключается при достижении уровня "bХ.Х" (9.2.). Значение интервала “УХХ” определяется пользователем самостоятельно, с учетом особенностей индивидуальной системы водоснабжения.

• Заводская установка “У00” - защита от “утечек” выключена.
• Диапазон значений - 00÷990 минут (дискретность 10 минут).

9.7 "П-0” / "П -1” - выключение /включение режима "ПОЛИВ" , "1-1" - отключает защиты от “разрыва“и “утечки” независимо от установленных параметров этих функций, "П-О" - включает защиты от”разрыва” и “утечки”согласно установленным параметрам в пунктах “РХХ”и "УХХ”. Заводская установка - "П-0” - режим "ПОЛИВ" включен.
9.8 "nХХ” — время задержки до следующего включения насоса в секундах . Если после предыдущего отключения насоса по верхнему давлению "bХ.Х” (9.2.) давление в системе водоснабжения упало до уровня "НХ.Х” (п9.1,} раньше, чем установлено в параметре "nХХ", то РДЭ не включит насос до истечения установленного времени. На дисплее в режиме чередования будет отображаться давление в системе водоснабжения и “-n-”. Этот режим позволяет предупредить перегрев электродвигателя насоса из-за частых включений.

• Диапазон значений - 0÷99 секунд.
• Заводская установка - "n00"- задержки повторного включения нет.

Какие характеристики реле давления важны для обеспечения эффективной работы насоса

Блок автоматики – комплексное устройство, главной задачей которого является регулировка подачи воды. Однако в отличие от реле давления прибор может контролировать работу всей автономной сети водоснабжения, оберегая от повреждений не только насос, но и прочие компоненты системы. К тому же в управлении многофункциональный аппарат проще и удобнее.

При выборе лучшего блока автоматики для обслуживания насоса надо учесть:

1. Принцип действия. Все представленные к продаже устройства, именуемые также контроллерами работы бытовых помп, подразделяются на 2 класса: электромеханические и электронные разновидности. Работой первых руководит встроенная мембрана и пружина, реагирующая на изменения давления в водопроводной ветке. Электронные аппараты получают сведения от датчиков, а их микропроцессорное управление отдает команды насосу.
2. Мощность насоса. Параметр опосредованно связан с характеристиками автоматики, так как в зависимости от него подбирают гидробак. Мощность позволяет рассчитать, сколько раз в час можно запускать откачку. В характеристиках насосов обычно указывается предельно допустимое число запусков.
3. Температура перекачиваемой среды. Блоки автоматики используются не только в водозаборных линиях с температурой перекачиваемой воды 35º. Их применяют в организации локальных ГВС, технологических сетей для неагрессивных жидкостей, перекачивающих среду с температурой 50-60 ºС.
4. Предел давления. Большинство контроллеров для водоподъемной техники рассчитано на работу в сетях с напором 4-10 бар. Давление в водоснабжении частного дома не должно превышать величины, указанной в техпаспорте прибора.
5. Функционал . Простейшие блоки автоматики, предназначенные для работы в паре с насосами, управляют откачкой и блокируют работу «всухую». Устройства элитной категории могут собирать и анализировать сведения о работе насосных агрегатов, предотвращать излишне частые включения, руководить действиями гидравлической машины в разных режимах.

Какие модели реле давления для насосов считаются лучшими на рынке в 2023 году

Реле давления – это устройство, которое подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.

"Схема подключения реле давления к глубинному насосу"

Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.

Включает погружной насос, когда в скважине падает давление, кран открывается.

Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».

Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.

В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.

"Реле давления для систем водоснабжения, тип:, 1-5 бар, 1/4",

с накидной гайкой, с упаковкой, на которой обозначены характеристики"

Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

Модель PM5G регулирует давление в пределах 1 – 5 бар.

Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

"Конструкция и узлы реле давления"

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

схемы подключения

устройство автоматики входит в группу безопасности гидроаккумулятора. применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

"Схема установки реле на трубопроводе системы водоснабжения"

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

Реле устанавливают рядом с котлом.

Размещают выше уровня котла.

Монтируют в вертикальном положении.

Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

Длина шланга должна превышать 2 метра.

Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.

"Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления"

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Лучшие модели реле давления для насосов в 2023 году

Модель	Продолжительность работы	Давление	Питание
Autel 1/4" NPT Pressure Switch	10 000 hours	1-5 bar	24V DC
Franklin Electric 1/2" NPT Pressure Switch	15 000 hours	1-10 bar	120V AC
WaterCop 3/4" NPT Pressure Switch	20 000 hours	1-20 bar	24V DC
Grundfos 1" NPT Pressure Switch	25 000 hours	1-30 bar	230V AC

Вот некоторые из лучших моделей реле давления для насосов в 2023 году. Они предназначены для использования в системах водоснабжения, отопления, кондиционирования и вентиляции воздуха.

Каждая модель имеет свои уникальные характеристики, такие как продолжительность работы, давление, питание и другие. Важно выбрать модель, которая соответствует вашим потребностям и условиям использования.

Обратите внимание, что реле давления – это устройство, которое помогает защитить насос от "сухого хода" и обеспечивает его работу в различных условиях.

Какие преимущества и недостатки имеют реле давления для насосов разных производителей

Особенности устройства

Достоинства конструкции

Технические конфигурации устройства

Особенности конструкции

Для чего нужно осуществлять настройку

Осуществление настройки элемента

Ошибки во время настройки элемента

Поломки оборудования

Основные неисправности датчиков

Профилактические мероприятия

Коротко о главном

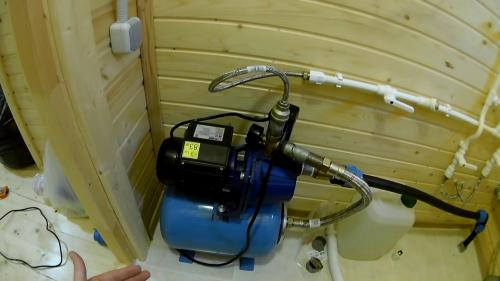

Станции устанавливаются, чтобы была вода в доме. Каждая модель обладает своими особенностями, однако механизм ее работы достаточно простой. Она всасывает жидкость и закачивает ее в специализированную емкость. Внутри нее находится датчик, который фиксирует уровень воды. Если в реле давления для насоса неисправности возникли, следует обратиться к опытному мастеру или попытаться самостоятельно разобраться в проблеме.

Установленное оборудование в жилом помещении

Особенности устройства

Если вас интересует, почему не работает реле давления насосной станции, нужно разобраться с особенностями прибора. Внутри станции для водообеспечния находится датчик, который отвечает за давление поступающей жидкости. Периодически его необходимо настраивать. Этот элемент является очень важным и обеспечивает автоматическое включение и отключение конструкции, а также управляет подачей теплоносителя.

По своему механизму работы они бывают как электронными, так и механическими. Последний вид пользуется спросом и его легко отремонтировать. Деталь может быть, как встроена в оборудование, так и быть его отдельной частью. К сожалению, в воде находится много твердых частиц, которые приводят к поломке датчика. На заводе-изготовителе уже настроили оборудование определенным образом. Однако, с течением времени настройки могут сбиться.

Один из вариантов механического реле давления Джилекс 9002 РДМ-5 1 - 5.5 бар 1/4.
