Как выбрать трубу для водяного теплого пола: советы и рекомендации

Как выбрать трубу для водяного теплого пола: советы и рекомендации

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Связанные вопросы и ответы:

Какие материалы лучше всего подходят для трубы водяного теплого пола

Гофрированные трубы из нержавеющей стали

Гофрированные трубы из нержавеющей стали. Фото: shutterstock.com

Гофрированные трубы изготавливаются из нержавеющей стали. Но в отличие от классических гладкостенных труб они имеют характерную поверхность в виде «гармошки». Материал отличается высокой стойкостью к коррозии, высоким температурам и давлениям.

Изделия этого типа оптимально подходят для водяного теплого пола, а также для систем водоснабжения и отопления. Они отлично гнутся, что многократно облегчает монтаж, в том числе при выполнении резких поворотов контура. Трубы долговечны – нередко производители предоставляют гарантию на 30-40 лет и более. Но есть и недостаток, связанный с тем, что на внешней поверхности гофры оседает много пыли.

Основные характеристики

Плюсы и минусы

Высокая стойкость к коррозии, долговечность, стойкость к высоким температурам и давлениям, простота монтажа и нулевая кислородная проницаемость

На внешней поверхности гофры оседает пыль

На какие модели стоит обратить внимание

15А – 50 м из нержавеющей стали ZEISSLER

Изделие из нержавеющей стали с неограниченным, по данным производителя, сроком службы. Содержит в составе высоколегированный сплав, что обеспечивает стойкость к коррозии и высокую прочность. Устойчива к гидроударам до 65 атм. Легко гнется, что облегчает монтаж. Производитель предоставляет гарантию 3 года. Толщина стенок — 0,3 мм.

ViEir 20A

Гофрированная труба из нержавеющей стали универсального назначения. Подходит для водяного теплого пола благодаря тому, что ее можно согнуть даже под острым углом. Выдерживает температуры в диапазоне от -40^оС до +150^оС.

Трубы из меди

Трубы из меди. Фото: shutterstock.com

Медные трубы выдерживают высокое давление и температуру, они очень прочны, поэтому служат десятки лет с сохранением первоначальных характеристик. Выпускаются разные варианты изделий:

• классические медные:
• с пластиковым покрытием;
• хромированные.

Внутренние поверхности стенок гладкие, не ржавеют и не разрушаются даже под воздействием агрессивной химии. Однако такие изделия очень сложно гнутся, что осложняет монтаж, что особенно важно при создании контура водяного теплого пола.

Основные характеристики

Плюсы и минусы

Стойкость к коррозии и агрессивной химии, долговечность, стойкость к высокой температуре и давлению

Сложный монтаж, высокая стоимость по сравнению с остальными решениями

На какие модели стоит обратить внимание

Wieland Cuprotherm CTX 20×2,0 мм

Медная труба в PERT-оболочке из пластика. Отличается высокой механической прочностью, выдерживает давление не менее 30 бар. При этом она на 50% легче по сравнению с обычными медными трубами, что облегчает транспортировку и монтаж. Основа состава – чистая медь без добавления пластификаторов и пигментов.

Sanco 10×1,0 мм

Отожженная медная труба диаметром 10 мм, поставляется бухтами по 50 м. Имеет стенки толщиной 1 мм. Назначение универсальное – применяется в контуре водяного теплого пола, а также в системах водоснабжения, отопления. Изготовлена в Германии, производитель заявляет о расчетном сроке службы 50 лет. Выдерживает температуры до +110^оС, давление до 25 бар.

WICU Rohr 18×1,0 мм

Еще одно изделие из отожженной меди. Имеет диаметр 18 мм, поставляется бухтами по 25 м. Стенки толщиной 1 мм, выдерживают высокую температуру и давление, отличаются высокой стойкостью к коррозии и загрязнению. Расчетный срок службы составляет 50 лет.

Какие теплые полы нужны вашему дому?

Как рассчитать необходимую длину трубы для теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как избежать протечек в трубах водяного теплого пола

Второй параметр, теплопроводность. Почему-то считается очень важным. Целые битвы в интернетах наблюдал, с измерением процентов теплоотдачи, у кого больше, прямо хотелось людям линейки раздать.

Мы ничего измерять не будем, в лидерах металлопластик, теплопроводность примерно на треть больше, чем у сшитого полиэтилена и PE-RT. Важно это? Нет. В теплом полу отопительным прибором является поверхность пола, вся его плита, а не труба. Важна теплоотдача поверхности, причем она жестко ограничена нормами максимальной температуры пола.

И любая труба необходимое тепло стяжке передаст. Будь это металлопластик, сшитый полиэтилен, термостойкий полиэтилен, неважно, поверхность пола до нужной температуры все равно нагреется с несущественной разницей во времени и перепаде температуры между подачей и обраткой. Правильно настроить можно теплый пол с любой трубой, и все будет идеально работать.

Кстати, расскажу одну историю. У меня борода уже седая, так что травить байки уже имею право. Давно это было. Монтировали отопление в очень дорогом особняке, проект для него делали в настоящем институте. Наш раздел делала очень заслуженная дама, без всякого сарказма, через ее чертежный стол наверное целые города прошли.

Так вот, трубы теплого пола она дала указание прокладывать в гофротрубе! Полностью! Я с ней и архитектором ругался несколько дней, но в СП тех времен не было четкого указания о возможности замоноличивать голые трубы, поэтому она перестраховалась и пошла по формальному пути.

Ну и все, все контуры теплого пола в стяжке уложены в пластиковой гофротрубе. Абсурд, да? А теплый пол в этом особняке работает идеально. Вполне достаточно оказалось теплопроводности, несмотря на гофротрубу и воздушную прослойку.

Так как все типы труб имеют более чем достаточную теплопроводность, все получают по баллу.

Как связать трубу теплого пола с радиатором отопления

Теплые полы набирают популярность: они служат в качестве дополнения к основной системе обогрева, могут частично её заменять. Для любителей ходить босиком в своём жилище теплое напольное покрытие создает дополнительный комфорт, а о семье с маленькими детьми и говорить не нужно – такая система просто необходима. Трубы из металлопластика завоевали доверие потребителей своей надежностью, поэтому изделия часто применяют для монтажа системы обогрева теплых полов.

Строение трубы

Металлопластиковая труба состоит из нескольких слоёв:

1. Внутренний – термостойкий сшитый полиэтилен. Его задача – защита стенок трубы от грязевых и минеральных наростов. Так же он защищает металл следующего слоя от коррозии.
2. Средний – тонкий алюминий. Металл обеспечивает стойкость труб к повышенному давлению и механическим нагрузкам.
3. Наружный слой – сшитый полиэтилен, который защищает внешнюю стенку от повреждений и окисления.

Все слои соединены между собой специальным клеем для большей прочности.

Свойства

Чтобы понять, подходит ли металлопластик для отопления, посмотрим на его технические показатели:

Изделия из алюминия и сшитого полиэтилена идеально подходят для обустройства теплых полов.

Обозначение

Маркировка металлопластиковых труб расскажет об изделии всё:

• Материал верхнего покрытия – PE-R (полиэтилен), PP-R (полипропилен), PE-X (сшитый полиэтилен высокой прочности), PE-RT (термостойкий полиэтилен);
• Обозначение диаметра в мм;
• Вид сшивки – a (пироксидная), b (силановая), c (бомбардировка электронами), d (азотный метод);
• Рабочее давление;
• Заводские метки – дата, бренд, партия, № станка.

Плюсы и минусы системы

Достоинства металлопластиковых труб для теплого пола перед аналогичными материалами:

• Низкий коэффициент линейного расширения не позволяет трубам деформироваться под воздействием высокой температуры;
• Трубы защищены от коррозии кислородом и другими химическими веществами;
• Податливость на изгиб и сохранение формы;
• Удобный монтаж;
• Рабочая температура до 95°C позволяет использовать горячую воду в качестве подогрева пола;
• Гладкие стенки изделия предотвращают потерю рабочего давления;
• Срок службы металлопластиковых труб при 95°C – 25 лет.

Соединение труб осуществляют с помощью фитингов.

К недостаткам системы относят:

• Образование накипи на внутренних частях фитингов;
• Повреждение труб при неправильном монтаже;
• Для присоединения фитингов требуется дополнительное оборудование.

Производители

Чтобы металлопластиковые трубы для теплого пола служили долго, необходимо правильно их выбрать. Наиболее популярные производители составляющих отопительной напольной системы:

• Италия: Valtec, Ape;
• Бельгия: Henco;
• Германия, ФРГ: Uponor, Rehau, Kermi;
• Южная Корея: Hydrosta.

Среди большого количества продукции сложно выделить даже трёх производителей и перечислить их всех. При выборе следует ориентироваться на собственные предпочтения страны-изготовителя и на маркировку труб. На них должны быть нанесены все обозначения. Кроме того, продавец должен предоставить паспорт на продукцию или сертификат соответствия, согласно которым можно утверждать, что трубы оригинальные и соответствуют всем требованиям и нормативам.

Какие диаметры труб рекомендуются для водяного теплого пола

У тех кто заинтересуется такой замечательной системой как " теплый водяной пол " возникает масса вопросов и опасений. Постараемся ответить на вопросы и развеять сомнения ответив на наиболее частые вопросы:

Распределение температуры воздуха в помещении для различных систем отопления

• "Можно отопить дом только теплыми полами? Достаточна ли тепловая мощность теплого пола для отопления? Водяной теплый пол в Новосибирске без радиаторов - это возможно? " - Необходимая мощность теплого пола зависит от чистового покрытия и назначения помещения: на один градус разницы температуры между чистовым покрытием и температурой воздуха в помещении можно снять ~11,5 Вт тепла. Т.о., если это паркет, то температура его нагрева ограничена 26,5 градусов. Пусть в помещении требуется 20 градусов, то 26,5-20=6,5; 6,5*11,5=75 Вт/кв. м. Этого значения достаточно для компенсации теплопотерь дома утепленного в соответствии с действующими нормами теплоизоляции (СНиП). Другой пример: в системах "уличного" обогрева можно снять до 600 Вт/кв.м., т.е. потенциальные возможности системы многократно превышают любые реальные потребности для отопления помещений. Мало того, отопление теплым полом гораздо более комфортное за счет более правильного распределения тепла (см. рис. выше). Подробнее о системе ВОДЯНОЙ ПОЛ >>>
• "Нужны ли радиаторы?" - При соответствующем современным нормам утеплении здания с тепло-потерями менее 70 Вт/м2 и корректном проекте водяного теплого пола в большинстве случаев (с некоторыми исключениями) возможно отопление водяным теплым полом без радиаторов.
• "Какая мощность водяного теплого пола на квадратный метр?" Мощность водяного теплого пола на 1 м2 в норме должна быть менее 70 Вт/м2 что бы не превышать допустимую температуру поверхности пола +26°C. Данная мощность достаточна для компенсации теплопотерь современных зданий построенных в соответствии с современными требованиями к теплоизоляции. С другой стороны, по некоторым европейским нормам в отдельных случаях допустима температура поверхности +30°C, что соответствует мощности 100 Вт/м2.
• " Не будет ли поверхностей теплого пола горячей ?" - Не будет при грамотном подходе к созданию системы и её управлению. Температура поверхности теплого пола ограничена санитарными нормами и ограничена:
• По европейским нормативам температура поверхности пола должна быть не выше +27°C в жилых помещениях (и до +30°C в краевых зона). В других видах помещений - до +35°C.
• Согласно СНиП 2.04.05-91* средняя температура поверхности должна быть не выше + 26°C; а с временным пребыванием людей и для обходных дорожек бассейнов - 31°C.
• Значительную часть времени температура теплого пола ниже указанных значений (примерно +26°C) и по тактильным ощущениям не производит впечатления нагретой.

Как выбрать трубу для теплого пола, чтобы она прослужила дольше

Навеяно некоторыми комментариями к другим постам.

Я решил описать, что будет если сделать тёплый пол от системы центрального отопления. Сразу уточню, я не рассматриваю законность данного действия.

Для начала определимся что теплый пол это низкотемпературная (температура теплоносителя в пределах от 20 до 55 градусов) система отопления и как любая система отопления он ни чего не греет. Система отопления компенсирует тепловые потери помещения. И если тепловые потери у помещения 1 киловатт то на их компенсацию и теплый пол и радиатор и любой отопительный прибор потратит 1 киловатт.

Как же работает теплый пол?

Один из основных элементов системы тёплый пол это смесительный узел который, как понятно из названия, что то смешивает и в котором получается теплоноситель с нужной (заданной) температурой. Смесительный узлы бывают:

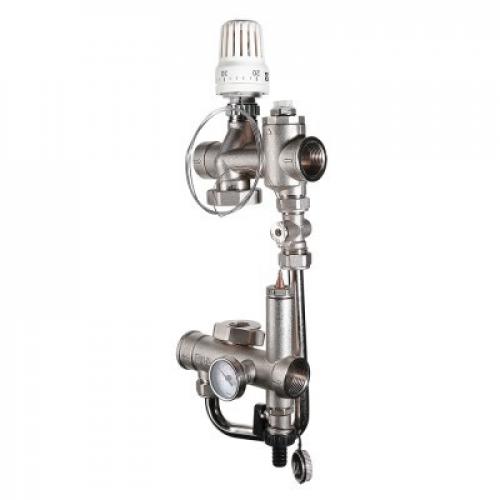

Такие

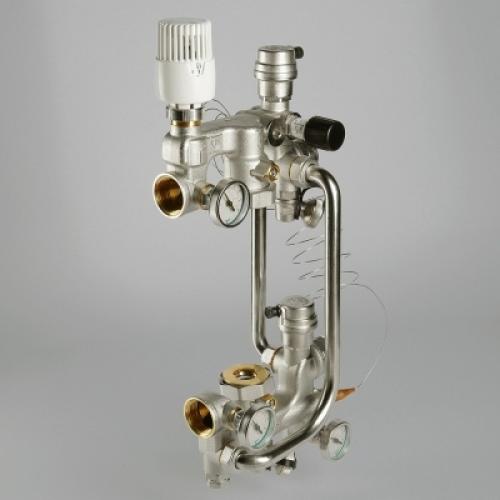

Такие

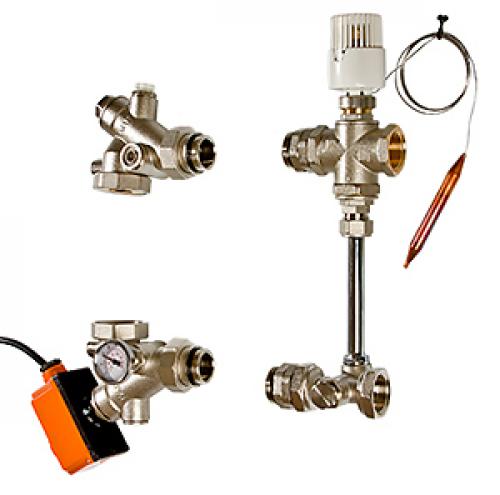

Такие

В общем, узлов великое множество, но общее у них то, что они создают контур с теплоносителем заданной температуры. Суть работы смесительного узла в том, что насос гоняет теплоноситель с нужной температурой по замкнутому кругу (контуру теплого пола), когда же температура теплоносителя падает открывается термостатический клапан и добавляет горячий теплоноситель(из стояка отопления), после закрывается. Многие собирают смесительные узлы сами из комплектующих но суть работы от этого не меняется.

Отмечу одну особенность теплого пола, это его инертность, то есть система медленно реагирует на изменение температуры теплоносителя (остывает, нагревается).

Теперь давайте представим ситуацию, что мы сняли в комнате радиатор, поставили на его место смесительный узел и сделали в этой комнате тёплый пол. Стоит отметить, что в однотрубной системе естественно сделали байпас. В момент включения системы начнётся нагрев стяжки в которую залиты трубы тёплого пола, клапан открыт полностью и из стояка идёт максимальное количество теплоносителя, это единственный момент когда на общую систему отопления теплый пол влияет больше чем радиатор. Далее стяжка нагрелась температура теплоносителя поднялась до заданной и клапан закрылся, в этот момент влияние тёплого пола на общую систему отопления прекратилось! Далее клапан будет открываться кратковременно для восполнения потерь тепла и влияние на систему отопления всего дома будет оказывать не более чем радиатор который стоял на этом месте!!! При это чем меньше тепловые потери (разница между температурой в комнате и на улице) тем реже будет открываться клапан.

У такой системы есть огромные недостатки:

1. Стоимость смесительных узлов не маленькая и для всей квартиры стоимость системы теплый пол будет очень большой.

2. Необходима защита от слива системы. Как мы знаем центральное отопление могут выключить в отопительный сезон и слить в слуае аварии. Насос не проработает "на сухую" долго и не факт что система полностью заполнится когда отопление снова включат.

Но такой тёплый пол будет работать стабильно и никто из соседей не будет ощущать по температуре своих радиаторов его наличие.

Называть системой тёплый пол проброшенную через стяжку трубу от подачи к обратке я отказываюсь да и проработает такая система очень не долго по тому что:

1 Температура выше 60 градусов очень быстро испортит стяжку и трубу.

2 Хозяевам придётся ходить в тапках всегда и жить зимой с включённым кондиционером.

3 Очень вероятно что сие художество просто не будет работать, по причине большого гидравлического сопротивления.

4 Хозяева рискуют получить по голове от соседей.

Ещё крайне не правильный вариант сделать все полы в квартире от одного стояка.

Вариант второй

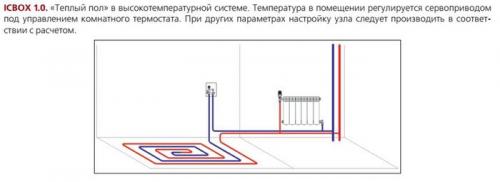

Есть возможность сделать в квартире теплый пол и без смесительного узла так что бы ни кому не навредить. Многие производители предлагают вот такие вещи:

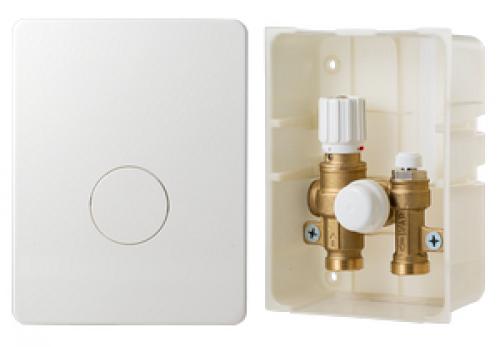

Терморегулирующий монтажный комплект. Суть его работы отличается от смесительного узла и для его установки надо быть уверенным, что разницы давления в стояках хватит, что бы продавить контур тёплого пола так как насос в схеме его установки отсутствует по этой же причине не поставить на однотрубную систему.

Вывод

Сделанный в квартире соседей правильный теплый пол не влияет кардинально ни на гидравлический баланс, ни на температуру теплоносителя общей системы отопления . Господа когда люди интересуются в постах причинами по которым может быть холодной батарея, стояк итп прекратите первым делом писать ТЁПЛЫЙ ПОЛ У СОСЕДЕЙ!

Для знающих, картинки все одного производителя просто по тому, что мне так удобнее было а не рекламы ради.

Я точно не писатель, так что пунктуацию и грамотность проверять не надо.
