Монтаж теплого водяного пола: пошаговая инструкция

Монтаж теплого водяного пола: пошаговая инструкция

Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Расчет материалов

Проще всего воспользоваться специальными программами, в массовом количестве представленными в интернете или таблицами, размещенными в строительных справочниках (некоторые из них дают производители в инструкциях, прилагаемых к изделию).

Главная цель расчета – получить значение потерь тепла через конкретное помещение. Далее определяется шаг укладки и общая длина кабеля. К ней прибавляется отрезок на выходе, проходящий вдоль стены. В самом конце уже можно высчитать количество единиц крепления и величину холодного провода.

Расчет мощности

При расчете этого показателя следует учитывать климатические условия, материал стен дома, особенности структуры здания. От этих характеристик зависит удельная мощность (р). Для нее установлены следующие усредненные значения:

• Кухня, жилые помещения 150 Вт/м²;
• Ванная комната 140-150 Вт/м²;
• Застекленная лоджия (или окна в пол) до 180 Вт/м².

Величины для других помещений можно найти в строительных справочниках. Важно учитывать, что значения несколько завышены, чтобы создать запас тепловой энергии (около 30%). Таким образом, зная общую площадь (S) обогреваемого помещения, мощность можно вычислить по формуле: Р = р х S х 1,3 .

Подготовительные работы

Основание, на которое будет монтироваться теплый электрический пол, нужно очистить от грязи и пыли, использовав сметочные приспособления или пылесос. При необходимости нужно удалить все старое покрытие, заделать трещины. Неровности малой величины затираются. Если их размер существенен, то делается выравнивающая стяжка толщиной 3-7 см. Перед ее нанесением пол грунтуется специальным составом.

Выравнивание основания. Фото: shutterstock.com

Укладка теплоизоляции

Сначала на пол укладывается полиэтиленовая пленка. На нее стелется теплоизоляционный материал. В качестве такового можно использовать фольгированный пенофол, пенопропилен или пенополистирол. Стыки проклеиваются скотчем. Демпферная лента, которая монтируется по периметру помещения, будет компенсировать расширение стяжки при увеличении температуры. В конце раскатывают арматурную сетку, к которой будет крепиться нагревательный элемент.

Связанные вопросы и ответы:

Какие материалы необходимы для монтажа теплого водяного пола

Перед укладкой необходимо правильно подготовить основание пола, поскольку на это влияет и выбор финишного покрытия, и состояние пола в долгосрочной перспективе.

По опыту можно сказать, что именно правильная подготовка основания на 80% обеспечивает необходимое качество конечного результата и долговечности использования финишного покрытия.

На какие параметры основания следует обратить внимание при его подготовке?

• Первым делом, основание должно быть ровным. Нормами СНиП допускаются перепады не более 2–3 мм на 2 метра по правилу.
• Конечно же, основание должно быть твёрдым и прочным: не должно сыпаться, крошиться, отслаиваться.
• Основание должно быть сухим. Естественно, при укладке каждого вида напольных покрытий ориентируются на свой свод правил по остаточной влажности в основании.
• И, наконец, основание банально должно быть чистым. Пыль, песок, а тем более мелкие камушки недопустимы.

При соблюдении указанных выше критериев любое отделочное покрытие прослужит максимально долго. Напротив, несоблюдение даже одного из этих простых критериев грозит тем, что срок службы материала будет значительно сокращён. Что помимо сожаления означает ещё и немалые дополнительные расходы на демонтаж и замену покрытия.

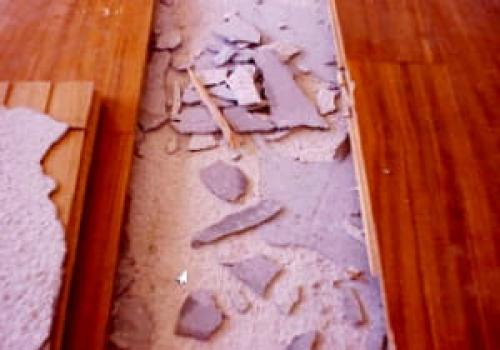

Продемонстрировать, как важна подготовка основания пола, можно на одном из наиболее популярных отделочных материалов — ламинате.

Если основание не будет отвечать требованиям по ровности, первое что быстро выйдет из строя — замковые соединения досок. На перепадах высот пола замки окажутся не в горизонтальном положении и при ходьбе по напольному покрытию будут постоянно подвергаться воздействию, искривляясь из стороны в сторону. Выход из строя отдельных элементов замков станет заметен по прошествии достаточно короткого времени.

Выбирая материалы для подготовки основания, всегда необходимо учитывать назначение помещений, будущие нагрузки, которые приходятся на пол. Прочность характеризует способность материала сопротивляться разрушению под действием внутренних напряжений, возникающих при воздействии внешних сил.

Примером непрочного основания может служить неправильно подобранная нивелирующая смесь, прочность которой не отвечает требованиям помещения, в котором она будет использована. Дело в том, что часть нагрузок, которые возникают при ходьбе или, скажем, при движении кресла на колёсиках, передаются на основание. В случае недостаточной прочности в местах наиболее частой эксплуатации со временем может произойти разрушение верхнего слоя. Материал начнёт отходить от основания и продолжит разрушаться. Что приведёт к видимым изменениям на покрытии.

Почему следует учитывать остаточную влажность основания? Неверная оценка остаточной влажности основания рано или поздно приводит к частичному или полному отслоению напольных покрытий. Результаты воздействия влаги будут видны невооружённым глазом. В частности, на рулонных ПВХ ­покрытиях возникнут «пузыри», на ковровых появятся складки и возникнет неприятный запах, натуральный линолеум начнёт набухать и разрушаться изнутри, штучный паркет примет форму «лодочки» или полностью оторвётся от основания.

Как сделать правильно, чтобы не сожалеть о потраченных на ремонт деньгах?

Следует понимать, что единого решения на все случаи жизни не существует. Универсальные материалы обладают усреднёнными характеристиками и не способны гарантировать требуемую стойкость.

Залогом достойного результата всегда является комплексное использование целого набора современных специализированных материалов. Причём именно репутация и опыт мирового бренда гарантируют, что все компоненты этой системы будут работать слаженно не взирая на время.

Особенно важно соблюсти все описанные требования при выборе такого популярного и трудоёмкого способа монтажа напольных покрытий, когда различные по своим свойствам материалы укладывают стык в стык, без промежуточных порожков, да ещё и замысловатым образом. Несоблюдение малейших нюансов или использование материалов сомнительного качества быстро разрушит всю эту дизайнерскую идиллию.

Как правильно подобрать трубы для теплого водяного пола

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

По сравнению с раскладкой «змейкой» этот вариант имеет следующие преимущества:
• количество труб на 10–12 % меньше;
• гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
• прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

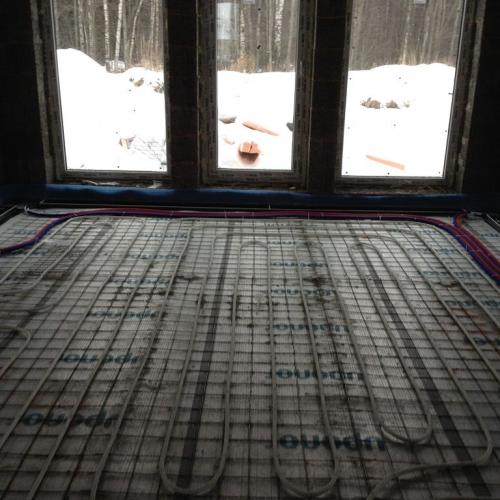

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

Это делается по двум причинам:
• во избежание перегрева пола на участках прокладки подводящих трубопроводов;
• теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

Повысить удельный тепловой поток в краевых зонах можно несколькими способами:
• уменьшить шаг труб ( табл. 4 ; рис. 5 А );
• использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
• использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
• использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

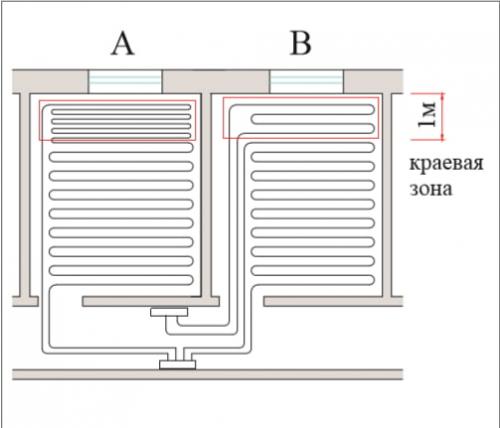

Рис. 5. Варианты устройства краевых зон тёплого пола

Примечания:Марки не менее 400.Крупностью не менее 0,5 мм.Рекомендуемое использование.

Какой шаг установки труб подходит для моего помещения

Обобщил и создал этот текст наш одноклубник Олег - LAVR .
ПРОВЕРКА ТОПЛИВНОЙ АППАРАТУРЫ НА ГЕРМЕТИЧНОСТЬ ПРИ ЗАТРУДНЕННОМ ПУСКЕ ДИЗЕЛЯ :
1. Проверить внешним осмотром состояние топливного фильтра , водоотделителя, трубок, гибких шлангов, быстросъёмов шлангов на предмет целостности и отсутствия подтекания дизельного топлива.
2. Проверить работоспособность ручного насоса подкачки топлива ("груша"). Перед запуском двигателя подкачать "грушу" рукой до состояния пока она не затвердеет! Если после длительных подкачек "груша" не становиться твёрдой, мембрана груши негерметична, "грушу" заменить. Если после нескольких подкачек "груша" твердеет, то она исправна.
3. Убедиться в отсутствии подсоса воздуха через заглушку топливного фильтра (снизу). Топливный фильтр снять, открутить заглушку, убедиться в наличии резинового уплотнительного кольца и его состоянии. При его отсутствии или повреждении уплотнительное кольцо заменить. Заглушку закрутить до характерного обжатия. Поставить топливный фильтр на место.
4. Убедиться в отсутствии подсоса воздуха через уплотнение датчика наличия воды на водоотделителе. Водоотделитель снять. Открутить датчик наличия воды, убедиться в наличии и исправном состоянии резинового уплотнительного кольца. При наличии повреждений кольцо заменить. Датчик установить на место, закрутив до характерного обжатия.
ВНИМАНИЕ: не прикладывать чрезмерных усилий при закручивании заглушки топливного фильтра и датчика воды, во избежание поломки заглушки и датчика или срыва резьбы!!
ПРИМЕЧАНИЕ: - при проверке топливного фильтра и водоотделителя слить с них топливо в чистую и прозрачную ёмкость (например, пластиковый стакан), убедится в отсутствии посторонних примесей и воды в топливе.
- При обнаружении посторонних чёрных примесей проверить их на предмет намагниченности поводя снизу ёмкости магнитом.
- Если примеси реагируют на магнит (тянутся и собираются за ним), то это признак износа ТНВД (насос погнал стружку). Дальнейшие действия направить на ремонт топливной аппаратуры в целом ( снятие/замена/ремонт ТНВД, снятие и промывка топливного бака, промывка/замена шлангов , промывка трубопроводов, снятие/промывка в ультразвуке топливной рампы, трубок высокого давления , диагностика/ремонт/ замена форсунок, замена топливного фильтра и водоотделителя).
5. После выполнения предыдущих действий произвести пуск двигателя!
6. Если запуск двигателя продолжает оставаться затруднённым, то провести тест форсунок на слив дизельного топлива в обратную магистраль.
- Для этого потребуется медицинские шприцы, объемом не мене 20мл. (в количестве, равном количеству форсунок) и такое же количество равной длины отрезков прозрачных трубок (предпочтительно от капельниц), чтобы соединить выход обратки форсунок со шприцами.
- Разогреть двигатель до рабочей температуры и выключить его.
- Снять с каждой форсунки резиновый патрубок слива обратки. Заглушить эти патрубки во избежании завоздушивания топливной системы через магистраль обратки. Подсоединить трубки со шприцами на выход обратки форсунок. Сделать замер обратного слива топлива.
- Если автомобиль заводится с ключа - завести двигатель и оставить работать на холостых оборотах. Засечь ровно одну минуту, после чего двигатель заглушить. За минуту работы двигателя обратка не должна превышать значений 4-7 мл для систем Delphi.
- Если двигатель не заводится с ключа - скорее всего высок слив в обратку (износ форсунок). В этом случае нужно крутить стартером до тех пор, пока топливо не начнет поступать в шприцы. Сделать пометки, относительно уровня жидкости в каждом из шприцев. После этого крутить стартером 10 секунд. Снять изменения по наливу. Хорошие форсунки за это время пропустят менее 2-3 мл в обратку, не больше! Если слив больше- форсунка изношена
- Высокий уровень обратки свидетельствует об общем износе форсунки и необходимости ее ремонта.
7. По возможности провести компьютерную диагностику, проверить параметры величины коррекции форсунок, расшифровать ошибки зафиксированные в памяти ЭБУ. Большие величины коррекции форсунок или наличие соответствующих ошибок, свидетельствуют о неисправности и износе форсунки.
8. Изношенную и неисправную форсунку (форсунки) заменить на исправную (либо отремонтированную, с присвоением ей кода С2i, либо на новую).

Как подготовить основание пола перед монтажом

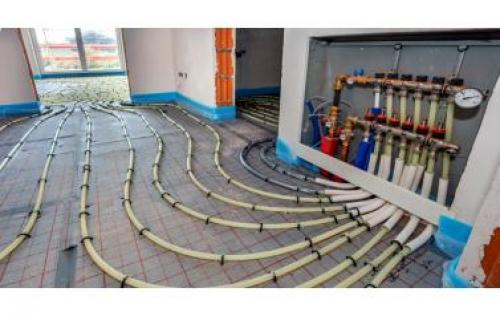

Водяной теплый пол – это современная и высокоэффективная система отопления, которая обеспечивает комфортный микроклимат в помещении. Однако, как и любое инженерное сооружение, она требует регулярного обслуживания и правильной эксплуатации для продления срока службы и предотвращения поломок.

Профилактические мероприятия для теплого пола

Основными профилактическими мероприятиями являются:

1. Проверка и регулировка давления в системе. Слишком высокое или слишком низкое давление может привести к повреждению труб или некорректной работе.

2. Контроль за качеством теплоносителя (воды или незамерзающей жидкости). Наличие примесей и загрязнений может засорить трубы и привести к нарушению циркуляции.

3. Своевременная замена фильтров грубой и тонкой очистки в системе.

4. Визуальный осмотр на предмет протечек, особенно в местах соединений.

5. Проверка исправности насоса, распределительных коллекторов и автоматики управления.

Очистка и промывка системы водяного теплого пола

Периодическая очистка и промывка системы необходима для удаления отложений и загрязнений, скапливающихся со временем. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность работы.

Для промывки используются специальные составы - промывочные жидкости, удаляющие как твердые отложения, так и продукты окисления металлов. Процедура должна выполняться специалистами сервисной службы.

Ремонтные работы на теплом полу

Несмотря на высокую надежность, система водяного теплого пола не застрахована от поломок. К основным видам ремонта относятся:

• Замена поврежденных труб
• Устранение протечек в местах соединений
• Ремонт или замена насоса
• Устранение засоров

При обнаружении неисправностей лучше сразу обратиться в сервисный центр, чтобы не допустить затопления и более серьезных поломок.

Рекомендации по эксплуатации

Для обеспечения длительной и бесперебойной работы водяного теплого пола соблюдайте следующие правила:

1. Не допускайте значительных перепадов температур по сравнению с окружающей средой. Система не предназначена для резкого нагрева помещения с низких температур.

2. Убедитесь, что расчет и монтаж были выполнены правильно с учетом параметров помещения. Нагрузка на систему не должна превышать проектные значения.

3. Ограничьте сверление и крепление тяжелого оборудования к полу, чтобы не повредить трубы.

4. Всегда закрывайте систему после выключения во избежание размораживания.

5. Контролируйте качество теплоносителя, своевременно меняя фильтры и добавляя специальные присадки.

6. Обращайтесь к профессионалам для плановой диагностики и профилактики. Своевременное обслуживание позволит избежать серьезных поломок.

Соблюдая эти несложные правила, вы сможете продлить срок службы системы водяного теплого пола до максимального и наслаждаться комфортом долгие годы.

Как подключить теплый водяной пол к системе отопления

Герметик BCG 30E для «теплого пола» используется в отопительных системах с водой и газовыми котлами. Он подходит для труб «теплого пола» из пластика и металла. В местах течи отопления, образуются нестареющие эластичные уплотнения. Для получения продолжительного эффекта, BCG 30E герметик жидкий нужно оставить в системе, тогда ремонт системы «теплый пол» будет качественным. Если герметик для системы «теплый пол» использовать правильно, он не нанесет ущерба насосу и измерительным приборам, и устранит течь системы отопления. Чтобы вы узнали, как устранить течь в системе отопления, «теплом полу», и правильно выполнили ремонт отопления в доме, ознакомьтесь с инструкцией. Цены на немецкий жидкий герметик .
Если "теплый пол" заполнен не водой, а антифризом, то нужно использовать BCG F .

Как заделать течь в системе «теплый пол»?

• 1. Чтобы протечка «теплого пола» была устранена фильтры системы нужно удалить или отсечь кранами.
• 2. Чтобы вода беспрепятственно прошла через всю систему отопления, где течет соединение труб, открывают магистральные краны на всем пути герметика.
• 3. Чтобы устранить течь, систему «теплый пол» заполняют теплоносителем.
• 4. Устранение течи отопления требует постоянного поддерживания температуры , давления и циркуляции теплоносителя.
• 5. Прежде чем заделать течь системы «теплый пол», проверяют исправность насосов и удаляют из системы воздух.
• 6. Емкость с BCG 30E тщательно взбалтывают, чтобы размешать находящийся на дне осадок.
• 7. Перед тем, как устранить течь в «теплом полу», сливают горячую воду в объеме равном количеству вливаемого в систему труб «теплый пол» герметика.
• 8. Перед тем, как заделать трубу, в систему «теплый пол» герметик для труб отопления добавляют насосом.
• 9. В данных условиях продолжительность работы отопительной системы составляет 7 часов, чтобы герметик равномерно размешался.
• 10. BCG 30E жидкий герметик для труб уплотняется и устраняет течь в период от одного дня до недели. Это зависит от состояния среды, в которой произошла течь в трубе «теплого пола» и величины течи.

Какие существуют способы укладки труб для теплого пола

1 - Водяной теплый пол система - "низкотемпературная система" ниже чем выдает котел в большинстве случаев, и для этого понижения применяются смесительные узлы и трехходовые смесители -

механические трехходовые смесительные клапаны

термостатические трехходовые смесительные клапаны

которые понижают температуру в теплый пол.

Вся система водяного теплого пола должна циркулировать полностью независимо. Циркуляционный насос или насосы почти всегда один или несколько - нужны.

Котел должен нагреть всех от этого у котла температура подачи примерно 70⁰С как правило это требует холодная вода которую делают горячей нагревая буферную ёмкость которая дает оптимальный комфорт горячего водоснабжения.

Температуру для ног надо примерно 26⁰С - 31⁰С над финишной поверхностью оптимальная для комфорта температура. Выше 32 и более крайне не рекомендуется, это понижает иммунитет людей которые будут ходить босиком.

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

1 - Водяной теплый пол система - "низкотемпературная"

для ног не более 31⁰С

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

Водяной тёплый пол - низкотемпературная система отопления, где теплоноситель подается с температурой 35-45⁰С. По нормативным правилам максимально возможная температура 55⁰С.

Теплый пол - отдельный циркуляционный контур, который требует дополнительного циркуляционного насоса. Лишь в редких случаях он может отсутствовать.

У теплого пола ограничена температура поверхности - 26-31⁰С. Перепад температуры между подачей и обраткой должен составлять не более 10⁰С.

Также, ограничена скорость протока теплоносителя – не более 0,6 м/сек.
