Система теплых полов в доме очень эффективна, поддерживает в помещении комфортную для человека температуру, которая держится в пределах этих значений постоянно. В отличие от радиаторов, теплые полы работают лучше, при этом на трубах нет слоя накипи, которые становятся настоящей проблемой для системы радиаторного отопления. При этом, стоит отметить, что потребление энергии у этой системы гораздо ниже, чем у радиатора. Ведь тепло равномерно распределяется по помещению.

Дело в том, что радиатор установлен в одной точке комнаты. Распределение тепла достигается за счет воздушной конвекции, но чем дальше от радиатора, тем сильнее воздух охлаждается. Чтобы система была эффективной, радиатор создаёт вокруг себя зону избыточного тепла, чтобы прогреть дом за счет конвекции. Но при этом, сам радиатор потребляет кучу энергии, которую даёт ему горячая вода. Система тёплых полов равномерно распределена по всей поверхности пола, подогревая его. В итоге, энергии они затрачивают меньше, особенно при использовании сверхточных терморегуляторов . Такой подход позволяет солидно сэкономить деньги из семейного бюджета.

Ещё одно преимущество тёплых полов – дешевизна их установки и эксплуатации. Особенно, если такие полы монтируются на начальном этапе строительства, или во время капитального ремонта квартиры. Если же, ремонт уже сделан, то ламинат или паркет придётся разбирать, чтобы собрать под ними отопительную систему. Они почти не нуждается в обслуживании, в отличие от обычной системы отопления. Это особенно актуально для частных домов. Ведь трубы делаются из современных, особо устойчивых материалов, срок службы которых составляет несколько десятилетий. Часто разбирать пол не придётся.

Пространство каждой комнаты увеличится. Ведь радиатор больше не нужен, его можно спокойно демонтировать, больше никаких труб, пущенных по стенам и массивных решёток, пространство возле окна можно использовать намного эффективнее.

Главным преимуществом системы тёплого пола является её безопасность для здоровья. В отличие от обычной системы отопления, она не вызывает аллергии. Да, ведь радиатор провоцирует создание конвекционных потоков, а это усиленное распространение пыли в доме, а тёплые полы подобный эффект не создают, это отличный выход для аллергиков. Кстати, пыли в доме после этого также станет намного меньше.

Связанные вопросы и ответы:

Какие преимущества и недостатки теплых водяных полов

• Необходимость проектирования системы. Невозможно грамотно смонтировать систему самостоятельно. Для укладки теплого пола и правильного экономичного распределения тепла необходим проект отопления.

Специалисты просчитывают каждую деталь так, чтобы в доме не возникало холодных зон, чтобы воздух максимально комфортно нагревался с использованием эффективного количества энергии без перерасхода.

Этот пункт сложно назвать недостатком, скорее особенность. Так как при установке системы отопления в доме, коттедже, бане или даче в любом случае необходим проект отопления. Без проекта нет смысла даже задумываться о самой главной «кровеносной» системе Вашего дома.
Читайте, зачем нужен проект отопления здесь .

• Сложный монтаж. При возникновении ошибки в укладке теплого пола придется демонтировать пол, а он обычно заливается стяжкой, что может обернуться большими расходами. Поэтому в первую очередь необходимо доверить данную услугу профессионалам.

Лайфхак: запомните, грамотный специалист никогда не посчитает Вам систему «на глаз» или «сто раз монтировал, и Вам смонтирую». В первую очередь монтажник должен спросить, есть ли у Вас проект, и, если нет, предложить его сделать.

Лайфхак номер 2: лучше выбирать специалистов, кто занимается узконаправленной деятельностью. То есть проект и монтаж должен производиться одной компанией, дабе избежать «перевода стрелок» в случае ошибок.

• Высота помещения уменьшится. Водяной теплый пол занимает около 10 см дополнительной толщины пола.

Какова приблизительная стоимость установки теплых водяных полов в Москве

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

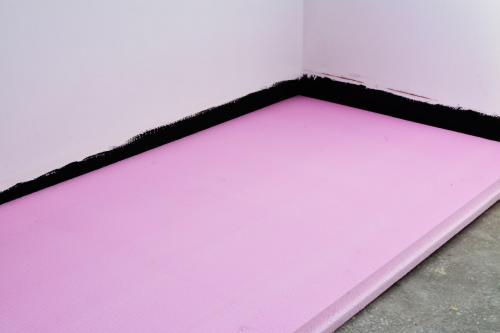

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

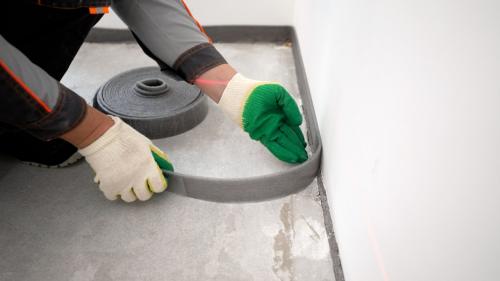

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

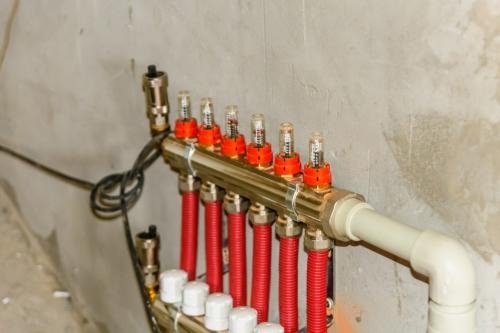

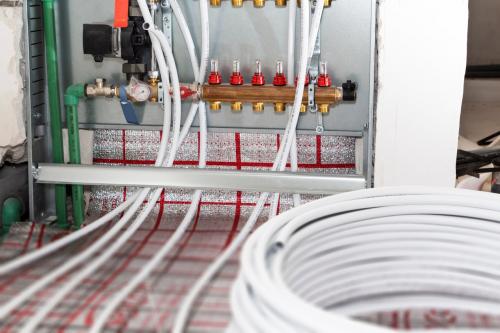

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

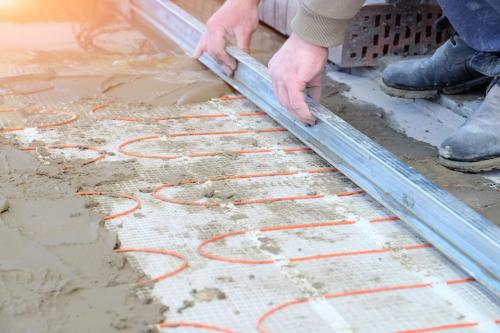

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

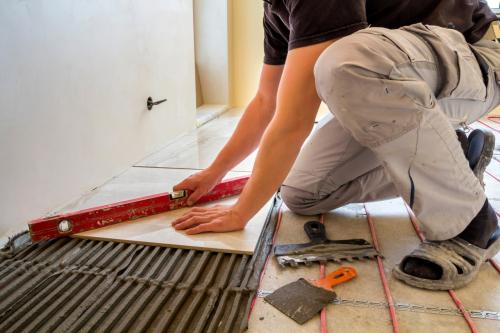

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Как происходит процесс установки теплых водяных полов

Гофрированные трубы из нержавеющей стали

Гофрированные трубы из нержавеющей стали. Фото: shutterstock.com

Гофрированные трубы изготавливаются из нержавеющей стали. Но в отличие от классических гладкостенных труб они имеют характерную поверхность в виде «гармошки». Материал отличается высокой стойкостью к коррозии, высоким температурам и давлениям.

Изделия этого типа оптимально подходят для водяного теплого пола, а также для систем водоснабжения и отопления. Они отлично гнутся, что многократно облегчает монтаж, в том числе при выполнении резких поворотов контура. Трубы долговечны – нередко производители предоставляют гарантию на 30-40 лет и более. Но есть и недостаток, связанный с тем, что на внешней поверхности гофры оседает много пыли.

Основные характеристики

Плюсы и минусы

Высокая стойкость к коррозии, долговечность, стойкость к высоким температурам и давлениям, простота монтажа и нулевая кислородная проницаемость

На внешней поверхности гофры оседает пыль

На какие модели стоит обратить внимание

15А – 50 м из нержавеющей стали ZEISSLER

Изделие из нержавеющей стали с неограниченным, по данным производителя, сроком службы. Содержит в составе высоколегированный сплав, что обеспечивает стойкость к коррозии и высокую прочность. Устойчива к гидроударам до 65 атм. Легко гнется, что облегчает монтаж. Производитель предоставляет гарантию 3 года. Толщина стенок — 0,3 мм.

ViEir 20A

Гофрированная труба из нержавеющей стали универсального назначения. Подходит для водяного теплого пола благодаря тому, что ее можно согнуть даже под острым углом. Выдерживает температуры в диапазоне от -40^оС до +150^оС.

Трубы из меди

Трубы из меди. Фото: shutterstock.com

Медные трубы выдерживают высокое давление и температуру, они очень прочны, поэтому служат десятки лет с сохранением первоначальных характеристик. Выпускаются разные варианты изделий:

• классические медные:
• с пластиковым покрытием;
• хромированные.

Внутренние поверхности стенок гладкие, не ржавеют и не разрушаются даже под воздействием агрессивной химии. Однако такие изделия очень сложно гнутся, что осложняет монтаж, что особенно важно при создании контура водяного теплого пола.

Основные характеристики

Плюсы и минусы

Стойкость к коррозии и агрессивной химии, долговечность, стойкость к высокой температуре и давлению

Сложный монтаж, высокая стоимость по сравнению с остальными решениями

На какие модели стоит обратить внимание

Wieland Cuprotherm CTX 20×2,0 мм

Медная труба в PERT-оболочке из пластика. Отличается высокой механической прочностью, выдерживает давление не менее 30 бар. При этом она на 50% легче по сравнению с обычными медными трубами, что облегчает транспортировку и монтаж. Основа состава – чистая медь без добавления пластификаторов и пигментов.

Sanco 10×1,0 мм

Отожженная медная труба диаметром 10 мм, поставляется бухтами по 50 м. Имеет стенки толщиной 1 мм. Назначение универсальное – применяется в контуре водяного теплого пола, а также в системах водоснабжения, отопления. Изготовлена в Германии, производитель заявляет о расчетном сроке службы 50 лет. Выдерживает температуры до +110^оС, давление до 25 бар.

WICU Rohr 18×1,0 мм

Еще одно изделие из отожженной меди. Имеет диаметр 18 мм, поставляется бухтами по 25 м. Стенки толщиной 1 мм, выдерживают высокую температуру и давление, отличаются высокой стойкостью к коррозии и загрязнению. Расчетный срок службы составляет 50 лет.

Какие теплые полы нужны вашему дому?

Какие материалы лучше использовать для теплых водяных полов

У тех кто заинтересуется такой замечательной системой как " теплый водяной пол " возникает масса вопросов и опасений. Постараемся ответить на вопросы и развеять сомнения ответив на наиболее частые вопросы:

Распределение температуры воздуха в помещении для различных систем отопления

• "Можно отопить дом только теплыми полами? Достаточна ли тепловая мощность теплого пола для отопления? Водяной теплый пол в Новосибирске без радиаторов - это возможно? " - Необходимая мощность теплого пола зависит от чистового покрытия и назначения помещения: на один градус разницы температуры между чистовым покрытием и температурой воздуха в помещении можно снять ~11,5 Вт тепла. Т.о., если это паркет, то температура его нагрева ограничена 26,5 градусов. Пусть в помещении требуется 20 градусов, то 26,5-20=6,5; 6,5*11,5=75 Вт/кв. м. Этого значения достаточно для компенсации теплопотерь дома утепленного в соответствии с действующими нормами теплоизоляции (СНиП). Другой пример: в системах "уличного" обогрева можно снять до 600 Вт/кв.м., т.е. потенциальные возможности системы многократно превышают любые реальные потребности для отопления помещений. Мало того, отопление теплым полом гораздо более комфортное за счет более правильного распределения тепла (см. рис. выше). Подробнее о системе ВОДЯНОЙ ПОЛ >>>
• "Нужны ли радиаторы?" - При соответствующем современным нормам утеплении здания с тепло-потерями менее 70 Вт/м2 и корректном проекте водяного теплого пола в большинстве случаев (с некоторыми исключениями) возможно отопление водяным теплым полом без радиаторов.
• "Какая мощность водяного теплого пола на квадратный метр?" Мощность водяного теплого пола на 1 м2 в норме должна быть менее 70 Вт/м2 что бы не превышать допустимую температуру поверхности пола +26°C. Данная мощность достаточна для компенсации теплопотерь современных зданий построенных в соответствии с современными требованиями к теплоизоляции. С другой стороны, по некоторым европейским нормам в отдельных случаях допустима температура поверхности +30°C, что соответствует мощности 100 Вт/м2.
• " Не будет ли поверхностей теплого пола горячей ?" - Не будет при грамотном подходе к созданию системы и её управлению. Температура поверхности теплого пола ограничена санитарными нормами и ограничена:
• По европейским нормативам температура поверхности пола должна быть не выше +27°C в жилых помещениях (и до +30°C в краевых зона). В других видах помещений - до +35°C.
• Согласно СНиП 2.04.05-91* средняя температура поверхности должна быть не выше + 26°C; а с временным пребыванием людей и для обходных дорожек бассейнов - 31°C.
• Значительную часть времени температура теплого пола ниже указанных значений (примерно +26°C) и по тактильным ощущениям не производит впечатления нагретой.

Можно ли устанавливать теплые водяные полы в старых домах

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как часто нужно обслуживать теплые водяные полы

Комбинированная система состоит из подсистем радиаторного отопления и тёплого пола. С такой системой комфортный микроклимат в доме легко поддерживать в любую погоду. Осенью и весной дом вообще можно отапливать исключительно тёплыми полами. Зимой – дополнительно подключать радиаторы. Комбинированная система гораздо надёжнее обычной, поскольку при выходе из строя одной из её частей дом всё равно не останется без обогрева.

Установка комбинированной отопительной системы, включающей одновременно батареи и тёплый пол, позволяет:

• повысить КПД всего отопительного контура;
• наиболее рациональным образом распределять тепло;
• снизить затраты на отопление.

Всё те же шведы разработали несколько способов укладки тёплых полов, позволяющих выполнять монтаж не только на первом этаже, под тяжёлую стяжку, но и на лёгких перекрытиях, в том числе деревянных. То есть при желании тёплые полы можно установить во всех помещениях, а затем лишь регулировать температуру. Раньше при установке комбинированной системы отопления радиаторы соединяли исключительно металлическими трубами, поскольку в системе должна поддерживаться высокая температура. Но такие трубы стоят довольно дорого. Поэтому в целях экономии в последние годы для монтажа отопительной системы стали использовать трубы из сшитого полиэтилена. Для обустройства высокотемпературной системы больше всего подходят полиэтиленовые трубы из PEX-B: они отличаются большей термостойкостью, чем аналоги из PEX-A. Трубы из PE-RT для высокотемпературной системы лучше не использовать: при температуре выше +50 °C они долго не прослужат.

Приобретать металлические трубы (медные или из нержавеющей стали) для монтажа тёплых полов слишком дорого. Благодаря тому, что на рынке есть более дешёвые трубы из полимерных материалов, не имеет смысла тратить деньги на металлические комплектующие.

До недавнего времени тёплые полы монтировали из металлопластиковых труб. Они намного дешевле металлических и вполне удовлетворяют всем требованиям, выдвигаемым к комплектующим для тёплого пола. Единственный недостаток металлопластиковых труб – сложность ремонта в случае повреждения пластикового слоя.

В последнее время всё чаще для обустройства тёплых водяных полов используют трубы из сшитого полиэтилена – PEX. Этот молекулярно изменённый материал отличается термостойкостью, гибкостью и прочностью. Трубы из PEX (PEX-A, PEX-B) рассчитаны на 50 лет службы. Ещё более бюджетный вариант – трубы из термостабилизированного полиэтилена PE-RT.

В себестоимость тёплого пола следует включить также фитинги для PEX-труб или аналогов из PE-RT, ПНД-гофрированные трубы для защиты труб тёплого пола от механических повреждений. Расходы окупаются за счёт длительного срока эксплуатации водяного тёплого пола из полиэтиленовых труб.
