Узнайте, как сделать теплый водяной пол своими руками

Узнайте, как сделать теплый водяной пол своими руками

Теплый водяной пол становится все более популярным решением для утепления и комфорта в домах. В этой статье мы расскажем, как сделать теплый водяной пол своими руками.

Что нужно для создания теплого водяного пола?

Чтобы создать теплый водяной пол, вам понадобятся следующие материалы и инструменты:

Плёнка для изоляции

Водопроводные трубки

Пластмассовая труба

Плиты для пола

Клей

Электромонтажные материалы

Инструменты для монтажа

Шаги создания теплого водяного пола

1. Подготовка пола

Перед установкой теплого водяного пола необходимо подготовить пол. Убедитесь, что пол ровный и чистый. Если пол имеет трещины или просадки, их необходимо устранить.

2. Установка изоляции

После подготовки пола необходимо установить изоляцию. Используйте плёнку для изоляции и натяните её на пол. Зафиксируйте изоляцию клейкой лентой или клеем.

3. Установка трубопровода

Теперь можно начать установку трубопровода. Используйте водопроводные трубки и пластмассовую трубу. Установите трубы в соответствии с проектом, который вы составили ранее.

4. Установка плит

После установки трубопровода можно начать установку плит. Используйте клей для монтажа плит на пол. Убедитесь, что плиты плотно прилегают друг к другу.

5. Монтаж электропроводки

Теперь можно начать монтаж электропроводки. Используйте электромонтажные материалы и инструменты для монтажа. Убедитесь, что все электрические соединения безопасны и надежны.

6. Завершение работ

После завершения всех работ необходимо проверить работу теплого водяного пола. Убедитесь, что система работает правильно и безопасно.

Вывод

Теплый водяной пол - это отличное решение для утепления и комфорта в домах. С помощью этих простых шагов вы можете сделать теплый водяной пол своими руками. Не забудьте проверить работу системы после установки, чтобы быть уверенными в ее безопасности и надежности.

Связанные вопросы и ответы:

Что такое теплый водяной пол

Теплые полы бывают тяжелые, устраиваемые в бетонной стяжке, облегченные, укладываемые на термораспределительные панели и легкие — состоящие из тонких трубок, закрепленных на синтетической сетке.

Бетонная система

Представляет собой трубопроводы, прокладываемые под бетонной или цементно-песчаной стяжкой. От труб, заполненных горячей водой, тепло передается бетонной стяжке и равномерно распределяется по помещению.

Преимущества бетонной системы теплого пола:

• высокая теплоотдача;
• экономичность;
• долгий срок службы.

Бетонный пол и трубопроводы в стяжке не создают электромагнитных излучений и не выделяют вредных веществ в окружающую среду.

Такое отопление можно использовать под покрытие из каменной и керамической плитки, теплостойкого линолеума, ламинированного паркета.

Однако стоит учитывать, что бетонная стяжка создает нагрузку на перекрытия в 250-300 кг/м2 и не подходит для ветхих и деревянных перекрытий.

Кроме того, устройство стяжки требует значительных финансовых, трудовых и временных затрат.

До начала работ должны быть произведены расчеты несущей способности перекрытий.

Кладка водяного теплого пола в бетонную стяжку

Безбетонная система полов

Греющие трубы укладываются на специальные термораспределительные панели, обладающие хорошей теплопроводностью.

Эта система монтируется обычно между лагами в определенной последовательности:

• теплоизоляция из минеральной ваты или пенополистирола;
• опорные рейки из доски, фанеры или ДСП;
• термоматы с пазами, в которых размещают греющие трубы;

В качестве чистового покрытия можно использовать каменную или керамическую плитку, ламинат, паркет, линолеум, ковролин.

Такие конструкции устраиваются значительно быстрее и проще бетонных из-за отсутствия стяжки.

Какие материалы необходимы для установки теплого водяного пола

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Как выбрать подходящий тепловой элемент для теплого водяного пола

Водяной вид теплого пола по сути является системой труб, расположенных под напольным покрытием. В эти трубы горячая вода подается из горячего водопровода, или центрального отопления. Дополнительно, в системе водяного пола может использоваться циркуляционный насос, позволяющий регулировать температуру воды в трубах.

Водяной теплый пол

Водяные теплые полы в качестве нагревательного элемента используют горячую воду, которая циркулирует в трубах отопления. Эти полы по способу монтажа бывают бетонного и настильного типа. В теплых полах бетонного типа трубы снаружи заливаются каким-либо пластификатором для стяжки, например, бетоном. А в теплых полах настильного типа применяются алюминиевые направляющие, равномерно распределяющие тепло.

Преимущества и недостатки водяных полов

Водяной вид теплого пола имеет следующие преимущества. Он является совместимым с любым напольным покрытием, и при том он очень долговечен и надежен. Кроме того, данный вид теплого пола экономичен в обслуживании, то есть он потребляет энергии на 60% меньше, чем электрические полы. Недостатками водяного пола являются следующие моменты:

• Если отсутствует дополнительный циркуляционный насос, то очень сложно регулировать температуру воды в трубах;
• При отсутствии отопления, то есть в межсезонье, когда особенно необходим дополнительный подогрев, такой пол остается холодным;
• Процесс монтажа водяного пола довольно дорогостоящий, сложный и длительный;
• Такой пол значительно уменьшает высоту помещения;
• При монтаже водяного пола в многоквартирном доме возможны сбои в системе отопления, это происходит в случае падения давления в общей системе водоснабжения.

Материалом для водяного теплого пола служат следующие виды трубы:

• медные;
• металлопластиковые;
• полипропиленовые;
• сшитые полиэтиленовые (REX);
• из гофрированной нержавеющей стали.

Медные трубы

Самый хороший материал для теплого пола. Он не подвержен коррозии, переносит механические нагрузки и давление. Рабочий диапазон температур: от 0 до + 250 градусов. При замерзании воды в трубах они не деформируются.

Металлопластик

Достаточно новый строительный материал. Изготовлен из трех слоев – внутреннего, внешнего и армирующего слоя с алюминиевой фольгой.

Полипропилен

Это недорогие трубы, имеющие высокие эксплуатационные характеристики. Имеют один существенный недостаток. Это достаточно жесткий материал, что усложняет возможность изгиба трубы.

Сшитый полиэтилен (PEX)

Один из новых строительных материалов, обладающий хорошими рабочими свойствами. Рабочий диапазон температур от 0 до +95 градусов. Легко гнутся, восстанавливают форму после изгиба. Трубу для этого достаточно нагреть. Устойчив к давлению и механическим воздействиям из вне.

Нержавеющая гофротруба

В последние годы на белорусском рынке стали появляться гофрированные трубы из нержавеющй стали (Neptun IWS, Россия, Cafulso и Lavita, Южная Корея…), производители которых также рекомендуют к их к установке в систему теплого пола. Из плюсов можно выделить высокую теплопроводимость нержавеющей стали а также быстрый и более равномерный разогрев стяжки в связи с постоянным перемешиванием воды в гофрированной трубе (внутри трубы благодаря реберной структуре возникает эффект турбулентности). Из минусов следует выделить высокую стоимость нержавеющей гофротрубы и необходимость использовать более мощные насосы для прокачки жидкости внутри них.

Какие инструменты необходимы для установки теплого водяного пола

Тёплый пол без стяжки предпочитают устанавливать там, где заливку нельзя или нежелательно устанавливать. Например, в комнатах с низкими потолками. Существуют два варианта такого пола:

1. Из полистирола . Система состоит из матов и обогревательного контура. Установка матов возможна на лаги, пол из дерева и бетона.
2. Из дерева . Укладка пола осуществляется на основание из деревянных пластин с каналами для труб.

Укладка теплого пола на деревянное основание Источник remont-samomy.ru

Первый вариант более лёгкий, но несущие балки пострадают от чрезмерной нагрузки. Чтобы зафиксировать трубы, пользуются алюминиевыми пластинами.

Если будет водяной тёплый пол без стяжки, то требуется выполнить теплоизоляцию сухими материалами вроде минеральной ваты или гипсоволокна. Также подойдёт и насыпной полиуретан, распыляемый пульверизатором.

Если преимущество отдаётся системе деревянного пола, то на поверхность сначала помещают пластину из оцинкованной стали. Сверху на неё укладывают подложку из вспененного полиэтилена, благодаря чему паркетные доски не будут трещать.

Отсутствие стяжки делает укладку пола более быстрой и удобной Источник krovati-i-divany.ru

Всё про тёплый пол водяной – что это такое, из чего состоит и как монтируется

Толщина тёплого пола при использовании этого пола не играет существенной роли. Кроме того:

1. Это довольно простая конструкция, её можно установить в любой комнате независимо от типа перекрытия.
2. Пол с её помощью не будет толстым, поэтому высота помещения существенно не изменится.
3. После завершения установки можно сразу устанавливать финиш.
4. Подходит для всех видов оснований.

Работа по укладке не такая грязная и пыльная, как при заливке бетона.

Как правильно подготовить поверхность под теплый водяной пол

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

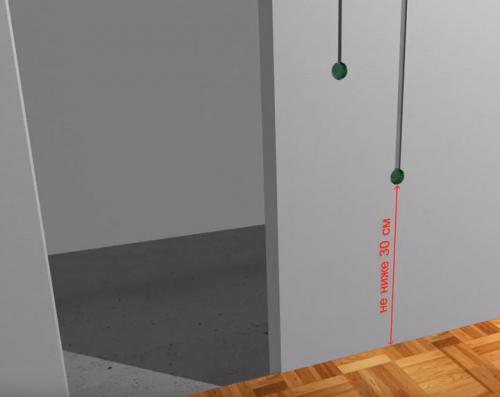

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

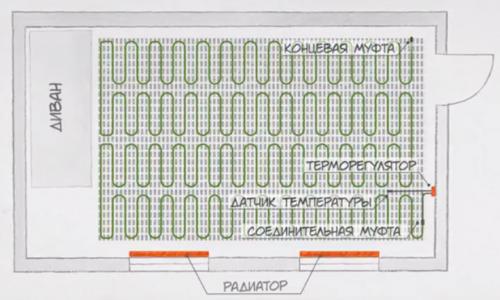

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.

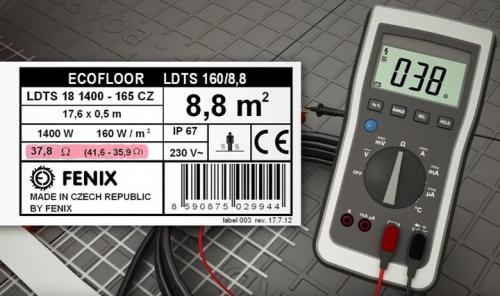

Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

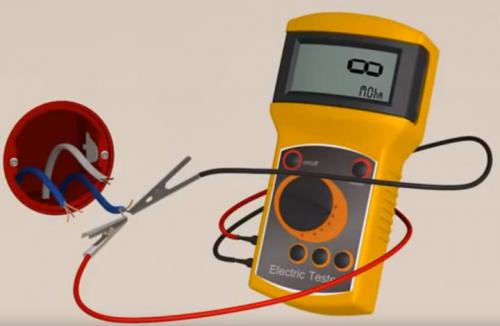

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Как правильно установить тепловой элемент на поверхность

1. Слабый теплообмен. Нагревательный элемент «скрытый» за слоем отделки, к примеру ДСП или штукатурки, вначале должен прогреть отделку и лишь после этого тепло будет поступать в помещение. Теплый воздух, будет поступать лишь на расстояние 15–20 см от поверхности и сразу подниматься вверх (по физическим законам, теплый воздух поднимается вверх). Хорошо обогреть комнату таким способом не получится. Высокие энергозатраты, необходимость установки дополнительных электрообогревателей делает электрический обогрев стен бесполезной финансовой тратой.
2. Прогревающие стены нельзя закрывать мебелью или бытовой техникой. Слабый теплообмен станет еще хуже. Холодильник, телевизор, шкаф или любая мебель будет препятствовать оттоку теплого воздуха, из-за чего помещение не будет прогреваться. Да и повышенная температура отрицательно скажется на работе электроприборов, а мебель может деформироваться, рассохнуться.
3. Большая теплопотеря. Установленные в стенах тепловые элементы будут нагревать помещения не только внутри, но и снаружи. Исключить теплопотерю путем прокладки теплоизоляции невозможно. Так как использование фольгированного материала с инфракрасной пленкой невозможно.
4. Невозможность переделки, или установки любых крепежей в стенах. После окончания монтажа нагревательного элемента любые повреждения стен полностью исключается. Повесить полку, картину, установить крепеж, не повредив элементы в стене, попросту не получится.
5. Образование конденсата. После установки теплового элемента смещается точка росы. Конденсат начинает скапливаться не с внешней стороны, как это происходит обычно, а накапливается внутри стены. Появление грибка, плесени, сильное промерзание, быстрое разрушение стены основные недостатки электрического отопления.
6. Увеличение расходов на электроэнергию. Такой способ обогрева помещений малоэффективен, при этом ощутимо увеличивает расход электроэнергии. Стоит ли платить немалые суммы за неэффективный обогрев?
7. Уменьшение срока службы декоративной отделки стен. Мало того что для монтажа необходимо выбирать правильный раствор, но и нет никакой гарантии, что прогрев не испортит, к примеру обои или другую декоративную отделку поверхности.

Как правильно закрепить тепловой элемент на поверхности

Для обеспечения пола надежным основанием, которое сможет выдержать большую нагрузку как от мебели, так и от перемещения людей, следует выполнить теплую стяжку. Этот элемент обеспечит идеальную ровную поверхность покрытия, что в итоге повысит привлекательность интерьера.

Для работы потребуются следующие инструменты:

• уровень;
• шпатель;
• миксер с насадкой;
• ведро;
• мастерок.

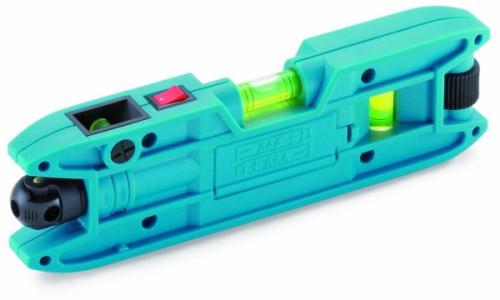

Уровень

Согласно стандартам, монтаж стяжки производится после окончания установки труб . При этом необходимом выполнить главное требование – уложить трубы таким образом, чтобы выпуск каждой из них располагался несколько выше, чем предполагаемый уровень стяжки.

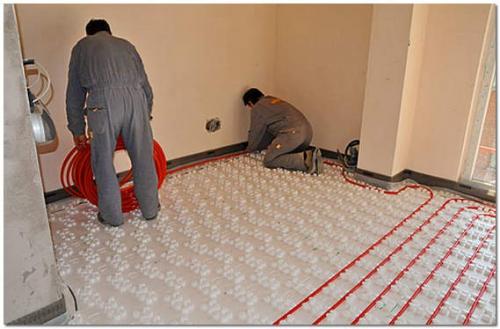

Укладка теплого водяного пола

По завершении установки трубы свободное пространство между ними заполняют раствором. Чаще всего это стандартная смесь, благодаря которой можно существенно уменьшить расход цемента. Наполнителем может быть обычный песок. Для получения бетона в данную смесь добавляют другие, крупные фракции, такие как гравий либо щебень.

Стандартный раствор, используемый при монтаже стяжки для данной системы пола, состоит из 3 частей песка и 1 части цемента с добавлением воды.

цемент м

Можно применять и другие надежные смеси, которые обладают такими же свойствами. Специалисты рекомендуют приобрести уже готовую смесь, если работы проводятся в помещениях с очень большой площадью. Высокое качество таких составов обеспечивается тем, что они перемешаны равномерно и полностью готовы к применению. Единственная необходимая процедура – периодическое гидрирование посредством миксера.

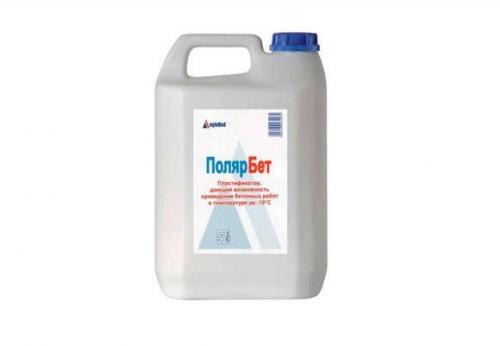

Нередко в составе готовых смесей содержатся дополнительные компоненты, например, пластификаторы, повышающие пластичность раствора. Это свойство позволяет проникнуть раствору в самые труднодоступные места. В то же время исключен риск возникновения пустот при заливке. Особо востребованными являются самовыравнивающиеся составы. Такая смесь самостоятельно растекается по площади, что существенно облегчает весь процесс работы.

Как правильно уложить наполнитель под теплый водяной пол

Здесь все вполне очевидно. Подобная мера позволит направлять тепло вверх, не позволяя ему проходить через перекрытия. Довольно часто про устройство гидроизоляции под теплый водяной пол многие забывают, а ведь ее необходимость объясняется сразу несколькими причинами:

• гидроизоляцию под теплый водяной пол устраивать следует обязательно, так как нарушения герметичности труб, в которых перемещается тепловой носитель, могут стать причиной повреждения основания. А в случае, если квартира располагается не на первом этаже, пострадают от потопа соседи, проживающие под вами;
• под водяной и электрический пол гидроизоляционный слой необходим, чтобы разделить утеплительный материал с бетонным полом. От изменений температурного режима и холода, исходящего от основания, буде появляться конденсат, негативно воздействующий на слой утеплительного материала;
• в помещениях первого этажа или расположенных на грунте, рекомендуется укладывать гидроизоляцию между землей и стяжкой, чтобы создать защищенность от капиллярной влаги. Второй вариант решения проблемы – прокладка гидроизоляции между слоем утеплителя и черновой стяжкой.

При использовании утеплительного материала, уязвимого для воды с любой стороны, специалисты советуют укладывать его между двумя гидроизоляционными слоями в следующих ситуациях:

• выполняется монтаж системы теплого пола, но существует вероятность протечек;
• устройство пола выполняется мокрым методом, и утеплитель необходимо защитить о воды, которая находится в растворе;
• пол устраивается в ванной или в ином помещении с повышенным содержанием влажности, и есть вероятность проникновения воды через напольные покрытия.

Как правило, в системах полов с подогревом функции гидроизоляционного слоя для утеплителя сверху выполняет подложка. К примеру, вспененный полиэтилен с фольгированной поверхностью отвечает за снижение потерь тепла, равномерность его распределения, защищает утеплительный слой о влаги.

Многие интересуются, нужна ли гидроизоляция под теплый пол в принципе, и есть ли необходимость во влажных помещениях укладывать гидроизоляцию сверху теплого пола – от протечек воды может начаться коррозия, а в случае с электрической системой есть вероятность замыкания.

Подобные волнения беспочвенны, так как нагревательные элементы и трубы теплоносителя создаются с таким расчетом, что их вполне можно смонтировать под стяжкой, которая до окончательного высыхания создает агрессивную среду.

Кабельные и электрические системы теплых полов, как и водяные, имеют свою гидроизоляцию, так что проникновение влаги сверху угрозу для них не представляет.

Как правильно уложить гидроизоляцию под теплый водяной пол

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Для справки: в обычном варианте кафельный пол имеет температуру на 5-10⁰ниже, чем воздушная масса в припольном слое. Отсюда и возникает эффект «холодных полов», с которым нам приходится мириться.

*

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах монтаж водяного теплого пола, рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*
Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.
