Толщина утеплителя для крыши. От чего зависит толщина утеплителя

Поскольку все утеплители имеют свои особенности, выбор материал связан не только с его качествами и ценой, но и с особенностями крыши.

Такой параметр, как толщина кровли, определяют уже на этапе проектирования. При этом ориентируются на такие параметры:

удельную теплопроводность материала : чем менее теплопроводный материал, тем тоньше может быть покрытие, и наоборот;
климатические условия в местности, где будет строиться дом.

Чем более влажный и холодный климат, тем толще будет слой утеплителя Источник centro-stroi.ru

Как видно из списка выше, при утеплении крыши толщина утеплителя напрямую связана с необходимостью поддержания определенной температуры внутри помещения. Но также влияет на толщину теплоизоляции кровли и конструкция крыши: чем тяжелее изоляционный материал, тем мощнее должны быть стропила. Для многоскатных сложных крыш не подходят объемные материалы. При попытке утеплить их минватой образуется огромное количество зазоров, поэтому целесообразнее использовать пенополиуретан.

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.

Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий») Источник orchardo.ru

Расчет производится по следующей формуле:

α _ут =(R ₀^прив -0,16)·λ _ут

α _ут– это толщина утеплителя в метрах;
R ₀^{прив .}– приведенное сопротивление теплопередаче покрытия, м² · °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;
λ _ут– коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λ _Аили λ _Б.

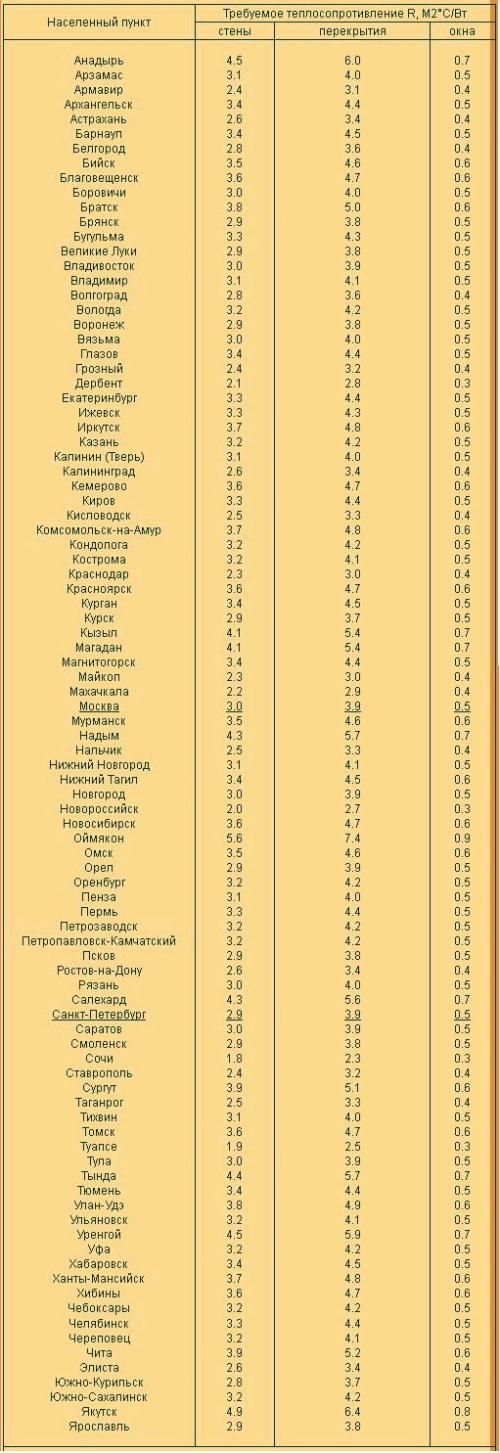

Сопротивление теплопередачи в разных климатических зонах РФ Источник keywordbasket.com

* в зависимости от условий, λ _а =0,04 ; λ _б =0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

α _ут =(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.

Толщина утеплителя для зимнего дома. Конструкция стены и её толщина

Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:

Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.

Источник: https://doma-na-veka.ru/novosti/kak-pravilno-vybrat-tolshchinu-uteplitelya-dlya-kryshi-osnovy-rascheta

Толщина утеплителя по регионам. От чего зависит толщина

Расчет толщины утеплителя для стен должен начинаться с определения основных показателей технологии строительства. К таким показателям относятся толщина существующих стен и материал, из которых они выполнены, материал теплоизолятора, а также климатические условия вашего региона, конструкция и износ стен здания, внутренние размеры помещения и другие, текущие показатели.

Рассмотрим подробнее элементы вычисления для стенового теплоизолятора.

Толщина стен, а также материалы, из которых они возведены, указаны в техпаспорте вашего жилья, ознакомиться с которым можно в ЖЭКе или в управляющей компании. Эти показатели имеют значение, поскольку для каждой климатической зоны существуют свои показатели норм по строительству и последующему теплососпротивлению.

Материал утеплителя важен, поскольку именно от него зависит последующее уменьшение потери тепла вашей квартирой. У каждого материала свой коэффициент теплопроводности, вследствие чего будет различаться и минимально допустимая толщина утеплителя.

Износ и конструкция стен также влияют на процесс утепления, поскольку в зависимости от стороны (наружная или внутренняя) процесс утепления может понадобиться согласовать с коммунальными службами, которые и сообщат вам, насколько сильно повреждена стенка. Если здание давно не подвергалось косметическому ремонту, то кроме более толстого слоя утеплителя, в процессе монтажа большой объем времени отнимет шпаклевка стыков, трещин и укрепление перекрытий.

Следует заметить, что толщина утеплителя для наружных стен не рассчитывается с такой щепетильностью, как для внутренних. Причина такому пренебрежению заключается в невозможности предсказать погоду. Если внутри квартиры вы можете определить температурный уровень в зимний период времени по ежегодным показателям во время отопительного сезона, то снаружи погодные условия предсказать невозможно. Потому для внешнего утепления берется толщина, превышающая минимальную минимум в 1,5 раз. Таким образом, вы не потратитесь на лишние материалы и утеплите свои стенки.

Толщина пеноплекса для утепления крыши. Что такое Пеноплэкс и область его использования

Пеноплэкс (иногда пишут «Пеноплекс») — это теплоизоляционный материал, выпускаемый одноименной компанией.

– крупный российский производитель строительных и декоративно-отделочных материалов на основе полимеров. Компания начала свою деятельность в 1998 году с запуска первой в России производственной линии по изготовлению теплоизоляционных материалов из экструзионного пенополистирола под торговой маркой ПЕНОПЛЭКС®.

выпускает экструдированный пенополистирол (ЭППС или XPS). Этот материал используется в качестве утеплителя. От более дешевого аналога — вспененного полистирола (пенопласта, ППС или PPS) — отличается большей плотностью, за счет чего лучше переносит механические нагрузки. Еще одна отличительная черта — более низкая паропроницаемость. Вернее, он почти не проводит пар. И основной козырь — лучшие теплотехнические характеристики. Пеноплэкс толщиной 20 мм по сохранению тепла равнозначен почти удвоенной толщине минеральной ваты и 37-сантиметровой кирпичной кладки.

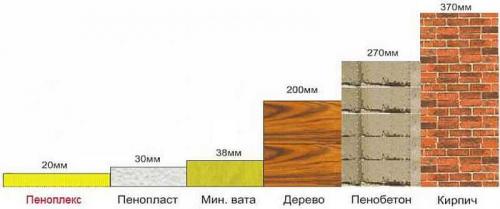

Пеноплэкс — один из наиболее эффективных теплоизоляционных материалов

Этими характеристиками и определяется область использования Пеноплэкса. Его рекомендуют для утепления тех участков, где важна устойчивость к нагрузкам, а низкая паропроницаемость — одно из требований. Если говорить конкретно, использовать Пеноплэкс рекомендуют:

Для утепления пола: под стяжку, на нее, в качестве промежуточного слоя;
при устройстве пола на лагах (с некоторыми оговорками);
теплоизоляционный слой под теплый пол (водяной или электрический).

При устройстве отмостки вокруг дома.

Утепление цоколя дома (если он нежилой).

На крышах (идеален для плоской кровли, зеленой кровли, с остальными надо быть осторожными из-за того, что он почти не выводит пар).

Дорожки, площадки под беседки.

Утепление септиков, колодцев и т.д.

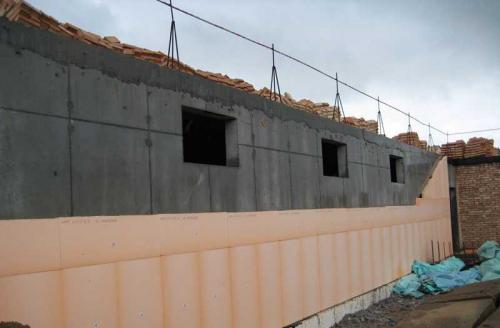

Еще одна область использования — теплоизоляция фасадов или внутренних стен. Но тут надо понимать, что из-за того, что Пеноплэкс практически не проводит влагу, нужны будут дополнительные меры для того, чтобы пары не попадали внутрь стены. Плюсом к тому необходима продуманная система вентиляции — для нормализации влажности в доме. И, кроме того, нужно подобрать толщину утеплителя так, чтобы точка росы оказывалась внутри утеплителя, но никак не в стене.

Оптимально — утепление заглубленного цоколя

Если вы предпочитаете «дышащие» стены, естественную регуляцию влажности — для этого случая Пеноплэкс для утепления стен непригоден. Не идет он и под вентилируемые фасады. Там как раз задача — вывести влагу из утеплителя за счет движения воздуха в вентзазоре. Это данный материал не в состоянии обеспечить, так как влага, попросту, не попадает внутрь Пеноплэкса.

Источник: https://remont.ru-best.com/remont-doma/tolshchina-uteplitelya-dlya-kryshi-uteplitel-na-kryshu-kak-rasschitat-neobhodimyy-obem

Толщина утеплителя для плоской кровли. Устройство плоской кровли

Так называемый «пирог» плоской кровли состоит из следующих слоев:

несущее основание (бетон, металлический профиль)
пароизоляция
теплоизолирующий слой
гидроизоляция

Последовательность слоев может быть и иной, если планируется обустройство инверсионной кровли. В этом случае «пирог» будет выглядеть следующим образом:

несущее основание
гидроизоляционная мембрана
утеплитель
слой геотекстиля или другого материала со схожими характеристиками
слой щебня
финишное покрытие

Как видно, инверсионная кровля тяжелее традиционной и слой утеплителя в ней расположен над слоем гидроизоляции. Такой вариант кровли подходит для тех зданий, к которым предъявляются высокие требования к пожарной безопасности. И даже не смотря на то, что слой гидроизоляции на таких кровлях, как правило, выполняется из горючих материалов, расположенные под ним минераловатные плиты, выполняют роль своеобразного барьера для огня. Таким образом, конструкция крыши оказывается полностью пожаробезопасной.

Важно, чтобы устройство плоской кровли – утепление имеется ввиду, производилось с учетом тех нагрузок, которые могут возникнуть во время эксплуатации. Так, например, для эксплуатируемых крыш слой теплоизоляции должен быть и толще и прочнее.

Настил пароизоляции

Основанием для монтажа базальтовых минераловатных плит служат либо железобетонные конструкции, либо металлический профилированный лист. Вне зависимости от того, какой тип основания имеет здание, сначала производят укладку пароизоляционного слоя, который препятствует проникновению под крышу водяного пара. Если данный этап пропустить, то со временем минеральная вата накопит в себе влагу и перестанет играть роль утеплителя, а уложенный сверху нее слой гидроизоляции «пойдет» волдырями.

Для пароизоляции плоской кровли обычно используют либо классический полиэтилен, либо специальные наплавляемые материалы, такие, как битум и полимербитум. Второй вариант надежнее и эффективнее, поскольку в такой пароизоляции нет швов и она очень прочна на разрыв.

Важно: слой пароизоляции должен укладываться не только на горизонтальные поверхности, но и на вертикальные. Заводить пленку или битум нужно чуть выше того уровня, где будет располагаться утеплитель.

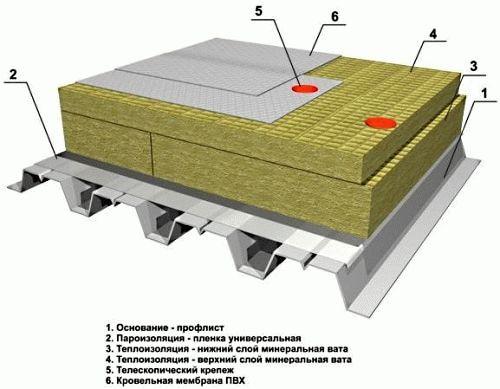

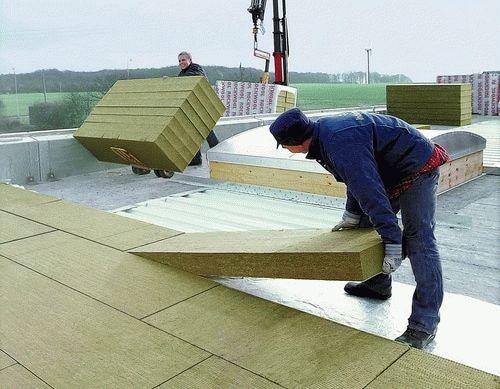

Укладка минераловатных плит

Утеплитель для плоской кровли, в данном случае базальтовые плиты, укладывается в один слой, но иногда, если того требует сделанный заранее расчет толщины, строители могут усилить теплоизоляцию дополнительным слоем из более тонких, но от этого не менее прочных минераловатных плит. Такое решение принимается на абы как, а исходя из географического расположения объекта, средних температурных и влажностных показателей в зимний период времени, а также предназначения здания.

Для крепления плит к основанию используют либо телескопические дюбели, либо битум.

Первый вариант логичнее использовать тогда, когда в качестве основания выступает профлист, так как крепить плиты к железу лучше всего механическим способом. Кроме этого крепление с помощью дюбелей намного дешевле даже в том случае, если монтаж плит производится на бетон. Правда, дюбели для бетона стоят чуть дороже, да и возиться с ними дольше.

При механическом способе крепления минераловатных плит слой гидроизоляции крепится точно так же, то есть на дюбели. Насчет герметичности кровли в этом случае можно не беспокоиться, так как широкая шляпка дюбеля не может проткнуть гидроизоляцию.

Важно: если выбран механический способ крепления минераловатных плит, тогда слой пароизоляции должен выполняться из наплавляемых материалов, ведь только в этом случае отверстия, образованные при забивании дюбелей в основание, смогут самостоятельно затянуться.

Приклеивание на битум – достаточно трудоемкий и дорогой процесс и рекомендуется он при укладке минеральной ваты на бетонное основание. Технология же в этом случае такова: на основание наносится слой битума, поверх него укладывается плита. Процедура повторяется до конца кровли. Если есть необходимость в укладке второго слоя утеплителя, то битумом промазывается первый слой, а плиты монтируются « в разбежку», то есть таким образом, чтобы плиты верхнего слоя перекрывали собой стыки плит нижнего слоя. Поверх минеральной ваты на битум укладывается гидроизоляция.

Какие минераловатные плиты лучше всего использовать для плоской кровли

Не каждый тип минераловатных плит подойдет для плоской кровли. Важно, чтобы утеплитель имел такую прочность, чтобы он мог спокойно выдерживать как нагрузки во время эксплуатации, так и нагрузки во время монтажа, ведь строители будут по нему ходить. Можно сделать стяжку по слою утеплителя, которая распределит нагрузку и создаст жесткое и прочное основание для настила гидроизоляции. Но какой бы ни была стяжка – сухой из шифера или асбеста или мокрой – она в любом случае значительно утяжеляет конструкцию кровли.

Выходом из сложившейся ситуации могут стать высокопрочные минераловатные плиты от ТехноНиколь, которые изготавливаются с применением гофрировщика- подпрессовщика, укладывающего волокна и по-горизонтали, и по-вертикали.

Толщина пирога крыши. Назначение и состав кровельного пирога

Кровельный пирог — наполнитель стропильного каркаса. Его основное предназначение — защищать дом от атмосферных осадков и обеспечивать комфортный микроклимат в жилых помещениях. Это достигается благодаря многослойности кровельного пирога и наличию формирующих элементов, от правильной укладки которых, а именно от очерёдности расположения материалов и соблюдения технологии крепления, зависит функциональность крыши.

Каждый слой кровельного пирога имеет своё назначение, связан с остальными и должен быть смонтирован в строго определённой последовательности

Поскольку в процессе строительства всё взаимосвязано между собой — точность, надёжность, комбинирование стройматериалов и т. д., то следует запомнить важное правило — вес кровельного пирога не должен превышать несущую способность стропильной системы.

Отсюда первоначальная задача — ещё на этапе проектирования правильно собрать и рассчитать в соответствии с нормативам 2.01.07–85 все нагрузки на ограждающую конструкцию, необходимую толщину утеплителя и, соразмерно этому, прочность стропильного остова крыши.

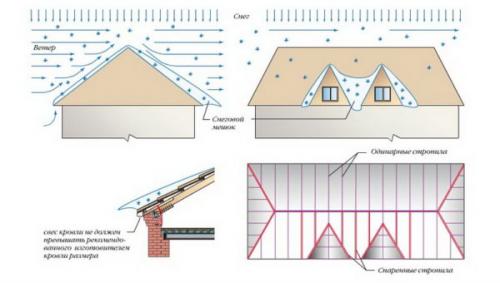

Чем больше вес кровельного материала, тем прочней должна быть несущая конструкция, которая создаёт дополнительную нагрузку на само здание и на фундамент

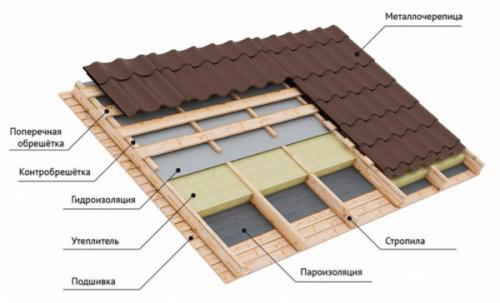

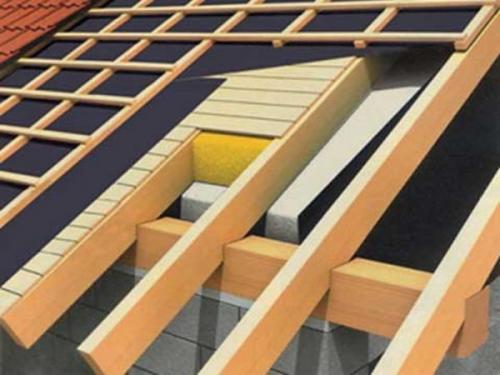

По большому счёту структура кровельного пирога одинакова для всех кровель. Обычно в неё входят следующие прослойки (изнутри наружу):

подшивка со стороны подкровельного помещения;
пароизоляция;
утеплитель, уложенный между стропил;
гидроизоляция, проложенная по верхней кромке стропильных лаг;
контробрешётка;
обрешётка;
укрывной материал.
Современные кровельные системы состоят из нескольких технологических слоёв, надёжно защищающих подкровельное пространство от холодного воздуха и осадков

В зависимости от типа кровельного покрытия в состав пирога могут добавляться отдельные элементы, например, подкладочный ковёр под гибкую черепицу. Или же соответственно типу крыши и её назначению может меняться расположение слоёв. В частности, при устройстве инверсионной кровли гидроизоляция размещается под утеплителем.

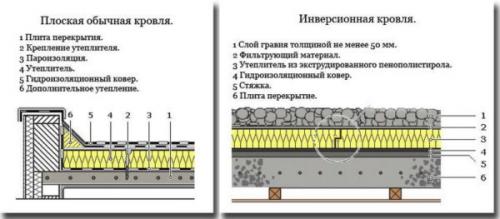

В инверсионной кровле утеплительный и гидроизолирующий слои меняются местами

Таким образом, под каждую крышу имеется определённая технология укладки кровельного пирога и лишь строгое её соблюдение обеспечивает долговечность всей конструкции. Но одного следования очерёдности расположения слоёв мало. Нужно, чтобы все материалы были качественными, проверенными и соответствовали стандартам. И если почти со всеми составляющими пирога всё более или менее понятно, то с пароизоляцией часто возникают проблемы, особенно у начинающих застройщиков, которые либо укладывают непригодный для этой цели материал, либо вовсе отказываются от него, наслушавшись «мудрых» советов людей, не имеющих практического опыта строительства, но считающих себя специалистами.

Никакой многофункциональной «парогидроизоляции» не существует, чтобы не рассказывали недобросовестные продавцы. Паропроницаемая гидроизоляция и паронепроницаемые мембраны или плёнки — разные материалы, неправильное использование которых обернётся крайне плачевными последствиями.

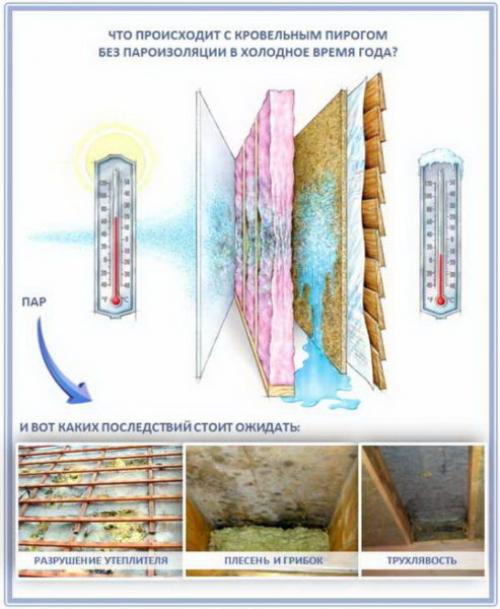

Отсутствие пароизоляции губительно действует на тепловую защиту кровли, в результате чего утеплитель портится и через некоторое время в доме становится сыро и холодно

Что же касается соблюдения методов укладки и крепления компонентов кровельного пирога, то здесь можно сказать лишь одно — весь процесс изложен в инструкциях производителей для каждого материала . Нужно лишь следовать этим указаниям и не нарушать их.

На сегодняшний день благодаря современным технологиям существует много способов обустройства качественной крыши. Рассмотрим самые популярные.

Утепление крыши 15 см. Что влияет на стоимость теплоизоляции кровли?

Итоговая цена утепления крыши за квадратный метр зависит от сложности конструкции и примененного материала. Минеральная вата используется весьма широко, позволяя быстро и достаточно просто повысить уровень комфорта в строении, мансарде.

Через кровлю происходит наибольшая потеря тепла, на нижних этажах это не столь остро ощущается. Материал для теплоизоляции должен обладать устойчивостью к огню и воздухопроницаемостью . Минеральная вата соответствует этим требованиям.

Для капитальных работ применяется базальтовая или каменная разновидность. Производимая из горных пород, она отличается долгим сроком службы, но имеет немалую стоимость. Стекловата обходится дешевле при гораздо меньшем периоде использования. Ее применяют в зонах строения, где нужно быстро произвести работы.

При выборе материала берут в расчет следующие критерии :

коэффициент теплопроводности, чем он ниже, тем лучше удерживается тепло;
плотность;
способность отводить пары;
срок службы не менее 15 лет;
экологичность, отсутствие вредных веществ в составе;
марка производителя с хорошей репутацией.

Чем выше эти характеристики, тем дороже обойдется материал.

Немаловажным фактором выступает тип кровли. Есть специальные виды минеральной ваты для плоской или скатной кровли . В последнем случае базальтовые плиты снабжены вставками 2 см по бокам. Обладая меньшей плотностью и упругостью, они помогают осуществлять фиксацию между стропилами.

Компании, производящие укладку минеральной ваты, взимают оплату по расчету стоимости за м² материала. На цену влияет форма крыши, особенности и сложность ее конструкции, иные факторы.

Чем проще конфигурация, тем меньше цена. Поэтому самыми недорогими при утеплении являются плоские кровли. Затем следуют одно-, двух-, четырехскатные и другие.

Мастер составляет предварительную смету после оценки объема работ. Учитывается площадь поверхности укладки, перечень работ: один или два слоя, необходимость отделочных операций. При подсчете стоимости важна срочность выполнения .

Тип минеральной ваты

Качества и особенности данного материала определяет состав. Известны следующие разновидности, применимые для утепления кровли.

Стекловата создана из волокон. Имея от 15 до 50 мм в длину, 5–15 минкрон по толщине, они дают упругость и прочность, обеспечивают простоту укладывания. Требуется осторожность при работе: нити могут попасть в глаза или вызвать раздражение кожи.

Ведь они произведены при расплавлении, паровом раздувании из таких же составляющих, как и стекло. Утепленная данным материалом крыша обеспечит комфортную температуру помещений в зимний сезон. Цена варьируется от 1 до 2 тыс. руб. за кубометр.
Шлаковата из волокон толщиной от 4 до 12 микрон, длиной 16 мм. Производится из доменных шлаков, которые имеют свойства остаточной кислотности и могут плохо повлиять на металл, с которым соприкасаются. При низкой стоимости теплопроводность недостаточна, волокна ломаются.
Каменная вата похожа текстурой на предыдущий вид. Приятна и безопасна в работе из-за отсутствия колючести.
Базальтовая вата — разновидность из горных пород, легко формирующаяся в листы, рулоны. Иногда продается россыпью. В составе нет дополняющих минералов, связывающих компонентов. Свойства: хорошее поглощение звука, стойкость к деформациям.

Таблица толщины утеплителя. Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

R_reg=δ/k, где
R_reg– теплосопротивление в среднем по региону;
δ – толщина слоя утеплителя;
k – коэффициент теплопроводности термоизоляции Вт/м 2 ×ºС.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

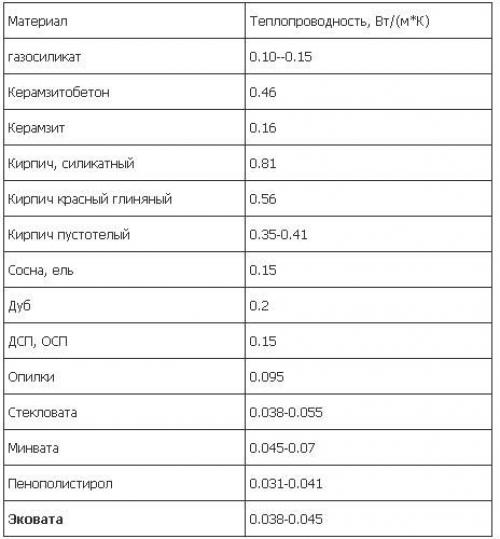

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – R_reg=4,9м 2 ×ºС/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ_{кирпича}=0,51 м, k=0,81 Вт/м 2 ×ºС, подставляем в формулу.

R_{кирпича}= δ/k = 0,51/0,81 = 0,62 м 2 ×ºС/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = R_reg— R_{кирпича}= 4.9 – 0.62 = 4.34 м 2 ×ºС/Вт Это искомый показатель который нуждается в перекрытии.

δ = R_{пенопласт}× k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.
