Как правильно выбрать толщину утеплителя для крыши. Основы расчета

Как правильно выбрать толщину утеплителя для крыши. Основы расчета

Исходными данными служат климатические условия в регионе, геометрические параметры скатов и стропильной системы , требования к самой крыше и бюджету строительства. В ходе расчета определяется тип и параметры утеплителя, толщина прослойки и схема укладки материала.

Полученные данные также используются при уточнении толщины пирога, расчете общей нагрузки на кровлю, количества материалов (включая крепежи и сопутствующие для монтажа) и сметы . Алгоритм расчета может корректироваться, но в целом пошагово:

1. Уточняются нагрузки и требования к утеплителю.
2. Исходя из назначения и параметров крыши выбирается тип теплоизоляционного материала и уточняются его характеристики (плотность, коэф.теплопроводности, влагопоглощение, паропроницаемость, требования монтажа).
3. Выполняется теплотехнический расчет толщины изоляционной прослойки. Полученное значение округляется в большую сторону, при неблагоприятных условиях эксплуатации – с 10% запасом. При чрезмерно большой толщине рассматриваются альтернативные варианты, при необходимости – с заменой материала или способа утепления.
4. Исходя из полученной толщины и геометрических параметров скатов рассчитывается схема укладки материалов и их количество. На этом этапе ключевое значение имеет совпадение размеров плит или рулонов утеплителя с расстоянием между стропилами, в идеале материалы монтируются с минимальными или отсутствующими зазорами и без лишнего раскроя.
5. Выполняется расчет сопутствующих материалов (пены, гидро- и пароизоляционных пленок, герметизирующих лент, крепежей) и общей сметы.
6. С учетом полученных данных составляется точная схема размещения слоев пирога с закладкой обязательных вентзазоров и проверяется соответствие весовых нагрузок несущим способностям каркаса и основания крыши.

Толщина утеплителя для зимнего дома. Утепление минеральной ватой

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

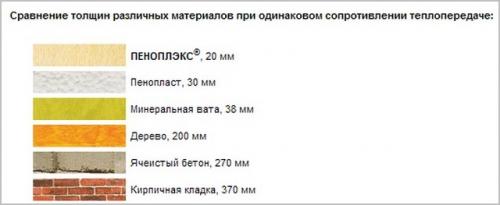

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С

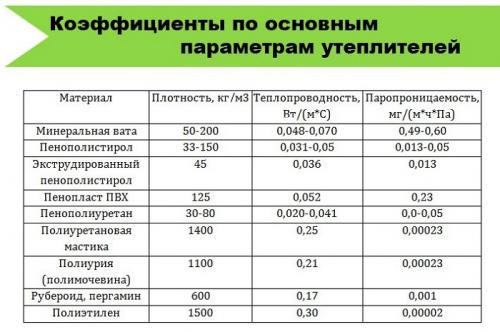

Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Правильный пирог с утеплением.

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Расчет толщины утеплителя калькулятор онлайн. Теплотехнический онлайн калькулятор – его задачи и возможности

Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.

Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.

Теплотехнический расчет – методика и обоснование

Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки "Добавить слой". В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.

Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.

Расчет точки росы

Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.

Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.

Расчет тепловых потерь дома

Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей - уточним базовые данные, которые требуются ввести при расчетах.

• Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.). Вам нужно выбрать Ваш город из огромного списка стран СНГ.
• Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
• Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
• Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок. Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.

Источник: https://remont.ru-best.com/remont-doma/tolshchina-uteplitelya-dlya-kryshi-uteplitel-na-kryshu-kak-rasschitat-neobhodimyy-obem

Таблица толщины утеплителя. Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.

Основные требования, предъявляемые к теплоизоляционным материалам:

• Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³  лучше всего удерживает тепло и  подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины ? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

Толщину утеплителя необходимо определять на основании теплотехнического расчета с учетом климатических особенностей территории, материала стены и её минимально допустимого значения сопротивления теплопередачи.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Источник: https://remont.ru-best.com/remont-doma/tolshchina-uteplitelya-dlya-kryshi-uteplitel-na-kryshu-kak-rasschitat-neobhodimyy-obem

Расчет толщины утеплителя кровли онлайн. Калькулятор расчета толщины утепления ската кровли

Если на чердаке планируется организовать жилую комнату или даже просто хорошо оборудованное и отделанное подсобное помещение, то необходимо продумать вопрос утепления скатов кровли. Не стоит полагать, что это только защита от зимних морозов – без термоизоляции и в летнюю жару чердак способен превратиться в совершенно непригодную для пребывания людей зону, раскаляясь под действием солнечных лучей.

Калькулятор расчета толщины утепления ската кровли

Чтобы термоизоляция была полноценной, ее толщина должна соответствовать определенным нормам. Кстати, толщину необходимого утепления принимают в расчет еще при проектировании крыши – на нее нередко ориентируются и при выборе пиломатериалов для изготовления стропильных ног. Поможет определиться с этим параметром – калькулятор расчета толщины утепления ската кровли.

Ниже будут даны необходимые разъяснения, приведены справочные материалы.

Калькулятор расчета толщины утепления ската кровли

Как правильно произвести расчет?

Определение необходимой толщины утепления строится на том принципе, что суммарное термическое сопротивление строительной конструкции (кровельного покрытия в нашем случае) должно быть ни ниже, чем установленный СНиП показатель для данного региона, в соответствии с его климатическими особенностями.

• Найти необходимое нормированное значение сопротивления теплопередаче для места своего проживания можно по размещенной ниже карте-схеме территории РФ. При этом нас интересует в рассматриваемом расчете показатели «для покрытий» – указаны красными цифрами.

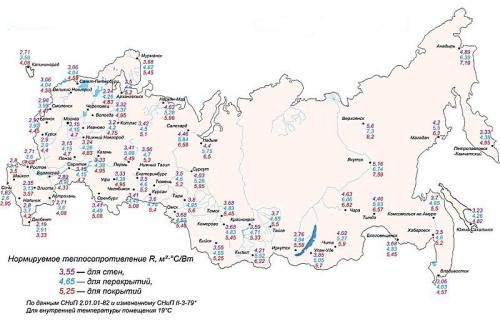

Карта для определения нормированного значения термического сопротивления строительных конструкций.

• Необходимо будет выбрать из предлагаемого перечня тип утеплительного материала – усредненные показатели термоизоляционных способностей каждого из них уже внесены в программу расчета.

Цены на базальтовые плиты

базальтовая плита

• Само кровельное покрытие, каким бы оно ни было, в расчет не принимается, так как по правилам оно должно быть отделено от слоя утепления вентиляционным зазором – для свободного выхода сконденсировавшейся влаги.
• Со стороны чердака слой утеплителя, как правило, всплошную обшивается тем или иным отделочным материалом. Чаще всего – это или натуральная древесина, или композитные материалы на ее основе, хотя могут применяться и гипсокартонные или гипсоволоконные листы. У всех этих материалов – весьма высокие термоизоляционные показатели, и их тоже можно включить в расчет общей теплопроводности конструкции.

Остальные вычисления калькулятор проведет сам. В итоге будет получена рекомендованная минимальная толщина выбранного утеплителя, в миллиметрах. Ее уже несложно привести к стандартным толщинам утеплительных материалов, организовав их монтаж в один или в два (предпочтительнее!) слоя.

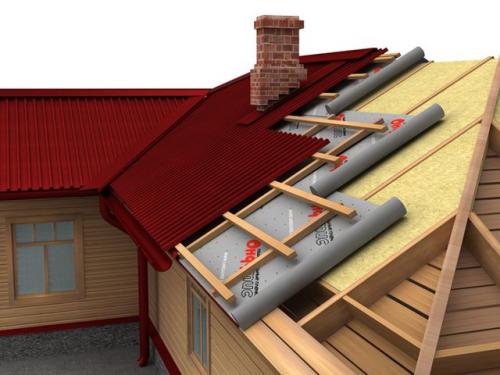

Как выполняется утепление кровли?

Безусловно, в кровельном «пироге», помимо самого утеплителя, применяются и другие необходимые материалы. Подробнее об этом – в специальной публикации, посвященной самостоятельному утеплению крыши дома .

Толщина утеплителя расчет. Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

• R_reg=δ/k, где
• R_reg– теплосопротивление в среднем по региону;
• δ – толщина слоя утеплителя;
• k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

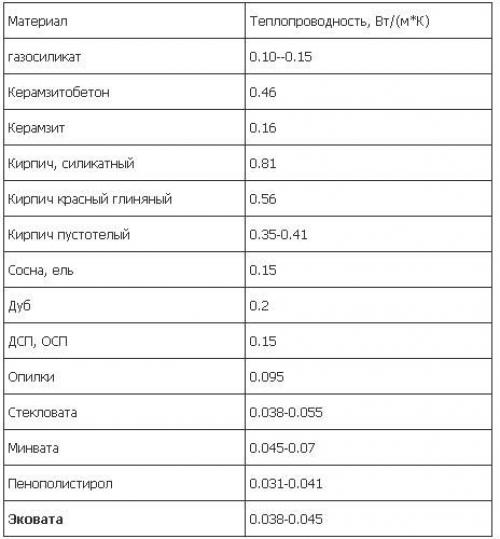

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – R_reg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ_{кирпича}=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.

R_{кирпича}= δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = R_reg— R_{кирпича}= 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = R_{пенопласт}× k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Толщина утеплителя кровли для москвы. От чего зависит толщина утеплителя

Поскольку все утеплители имеют свои особенности, выбор материал связан не только с его качествами и ценой, но и с особенностями крыши.

Такой параметр, как толщина кровли, определяют уже на этапе проектирования. При этом ориентируются на такие параметры:

• удельную теплопроводность материала : чем менее теплопроводный материал, тем тоньше может быть покрытие, и наоборот;
• климатические условия в местности, где будет строиться дом.

Чем более влажный и холодный климат, тем толще будет слой утеплителя Источник centro-stroi.ru

Как видно из списка выше, при утеплении крыши толщина утеплителя напрямую связана с необходимостью поддержания определенной температуры внутри помещения. Но также влияет на толщину теплоизоляции кровли и конструкция крыши: чем тяжелее изоляционный материал, тем мощнее должны быть стропила. Для многоскатных сложных крыш не подходят объемные материалы. При попытке утеплить их минватой образуется огромное количество зазоров, поэтому целесообразнее использовать пенополиуретан.

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.

Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий») Источник orchardo.ru

Расчет производится по следующей формуле:

α _ут =(R ₀ ^прив -0,16)·λ _ут

• α _ут – это толщина утеплителя в метрах;
• R ₀ ^{прив .}– приведенное сопротивление теплопередаче покрытия, м² · °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;
• λ _ут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λ _А или λ _Б .

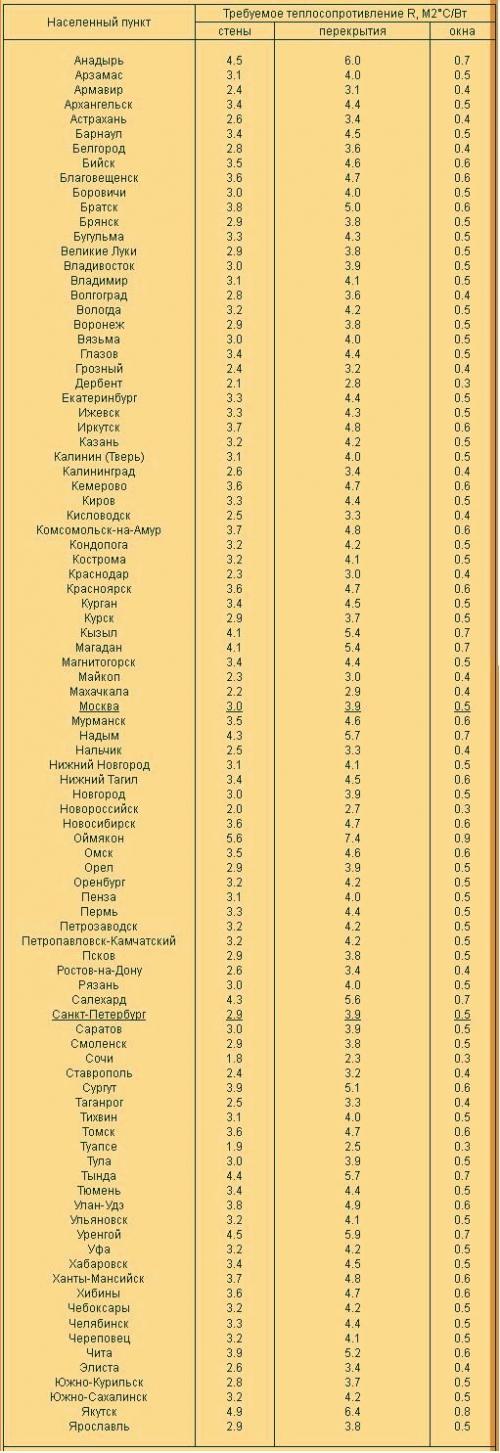

Сопротивление теплопередачи в разных климатических зонах РФ Источник keywordbasket.com

* в зависимости от условий, λ _а =0,04 ; λ _б =0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

α _ут =(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.

Толщина утеплителя в москве. Толщина утеплителя для стен

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза , уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R₀ .

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

где

• α_ут - толщина утеплителя, м
• R₀^тр - нормируемое сопротивление теплопередаче наружной стены, м² · °С/Вт;
  (см. таблица 2)
• δ - толщина несущей части стены, м
• λ - коэффициент теплопроводности материала несущей части стены, Вт/(м · °С) (см. таблица 1)
• λ_ут - коэффициент теплопроводности утеплителя, Вт/(м · °С) (см. таблица 1)
• r - коэффициент теплотехнической однородности
  (для штукатурного фасада r=0,9; для слоистой кладки r=0,8)

Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму

где

δ_i - толщина отдельного слоя многослойной стены;

λ_i - коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.
