Монтаж инфракрасного пола своими руками. Какой ламинат лучше использовать в связке с ИК теплым полом
Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.
Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:
- Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;
Маркировка ламината для инфракрасного подогрева пола.
- Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м2х °K/Вт;
- Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
- Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
- Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.
Внимание: ИК обогреватели можно укладывать не только в комбинации с деревянным (прессованные волокна дерева) ламинатом, но и под виниловый — производитель допускает.
Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.
Монтаж инфракрасного теплого пола под плитку. Плитка и ИК полы – возможные подводные камни

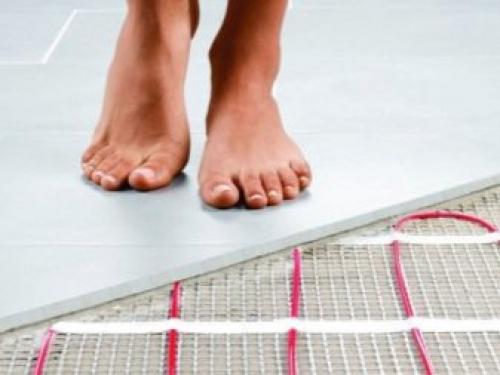

В случае укладки плитки на водяные или кабельные полы, проблем не возникает
Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.
Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.
Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.
В случает с водяными полами, оптимально залить их бетонной стяжкой
В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:
- Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
- Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
- Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.
Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.
Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.
Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.
Инфракрасный теплый пол плюсы и МИНУСЫ. Инфракрасный теплый пол: ПЛЮСЫ и МИНУСЫ
У такой технологии, как инфракрасный теплый пол, плюсов и минусов достаточно много при использовании ее для обогрева жилых помещений.
Особенностью инфракраасного теплого пола является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов.
Как работает «инфракрасный пол»?
В случае если для обогрева помещения применяется технология инфракрасного пола, то ничего глобального переделывать не придется в жилом помещении. Дело в том, что все компоненты подогрева закладываются непосредственно под декоративным покрытием, таким как линолеум или ламинат. Такая технология монтажа не требует переделки стяжки пола в помещении.
Принцип действия инфракрасного теплого пола.
Однако перед тем как решиться на установку такой системы подогрева полового покрытия, следует ознакомиться со всеми преимуществами и недостатками использования этой технологии и изучить основные принципы монтажа системы.
Особенностью технологии является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов . При этом практически полностью отсутствует нагрев компонентов системы. Это свойство приводит к тому, что при работе инфракрасной системы подогрева отсутствует холостой ход, при котором энергия расходуется на нагрев исключительно компонентов, входящих в состав системы обогрева.
Экономичность этого принципа — основная характерная черта пленочного инфракрасного нагревательного элемента.
В результате работы такого нагревателя происходит нагрев полового покрытия и передача тепла в окружающую атмосферу. Этот процесс происходит благодаря такому физическому явлению, как конвекция. В процессе осуществления конвекции идет передача тепла всему пространству помещения.
Конструктивно инфракрасная система пленочного теплого пола состоит из трех основных компонентов, которые представляют единый комплекс оборудования. Этими компонентами являются:
- нагревательная пленка;
- терморегулятор;
- температурный датчик.

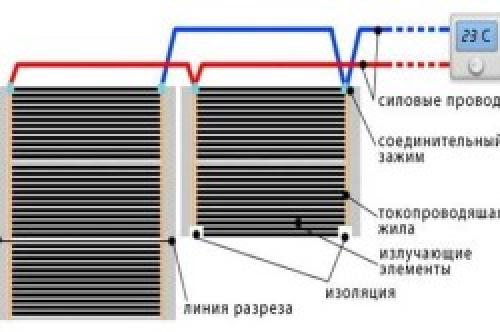

Схема инфракрасного теплого пола.
Нагревательная пленка изготавливается из полимера толщиной около 0,4 мм. В ее строении имеются медно-серебряные проводники и графитовые полоски. Электроток по проводникам поступает к графитовым полосам, в которых осуществляется генерирование инфракрасного излучения.
Терморегулятор контролирует работу системы и позволяет программировать режимы. Термодатчик отслеживает степень нагрева пленки и не допускает ее перегрева выше установленной температуры в процессе работы.
Технические характеристики инфракрасного пола
Основными техническими характеристиками этой системы обогрева помещения являются следующие:
- источник питания;
- размеры пленочного покрытия:
- уровень энергопотребления на квадратный метр;
- принцип нагрева пленки;
- максимально допустимая степень нагрева пленочного покрытия;
- температура плавления пленочного покрытия.

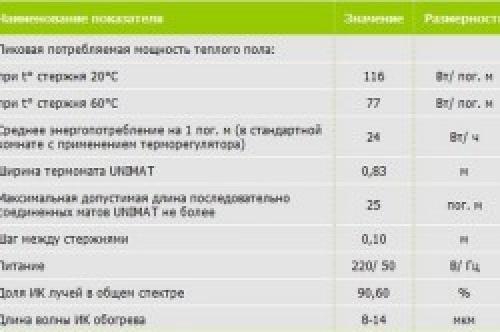

Технические характеристики инфракрасного пола.
В качестве питания используется обычная бытовая электросеть с переменным однофазным током напряжением 220 В. Размеры пленки, которую производитель предлагает потребителю, составляют 0,4 мм в толщину, 0,5 или 0,8 м в ширину. Энергопотребление одного квадратного метра такого покрытия составляет от 140 до 150 Вт. Показатель энергопотребления на квадратный метр зависит от ширины пленочного покрытия. В качестве нагревателя в составе пленочного покрытия применяются графитовые излучатели. В процессе нагрева максимально допустимая температура составляет 55°С. Температура плавления материала, из которого изготовлено полимерное покрытие, составляет 210°С.
Исходя из приведенных технических характеристик можно сделать вывод, что данный тип обогревателя для помещения является наиболее экономичным и практически не занимает места в помещении под напольным покрытием. После монтажа пленочное покрытие не ощущается даже при его укладке под мягким линолеумом. Помимо практичности и экономичности, эта система обогрева обладает высокой степенью безопасности для человека. В процессе работы устройства генерируется слабое магнитное поле, которое не оказывает негативного влияния на организм.
Достоинства и недостатки
Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.
Преимущества, возникающие при использовании технологии инфракрасного пола:
Схема подключения инфракрасного пола.
- доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
- легкость и быстрота проведения монтажных работ;
Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.
Монтаж инфракрасного теплого пола на стену. Проектировка и подбор оборудования
Технология монтажа на стене инфракрасного отопления плёночного, как и для тёплого пола, начинается с выбора и покупки комплекта оборудования, а также расчёта необходимой мощности. Это достаточно дорогой вариант обогрева: в среднем в Москве квадратный метр такой плёнки будет стоить от 1200 рублей, а чем больше помещений, тем больше материалов потребуется приобретать.
Площадь обогревателя зависит не только от размеров помещения: поскольку его нельзя располагать под мебелью, нужно сразу продумать будущую обстановку. Плёнками закрывается свободное пространство комнаты, оно обычно составляет от 40 до 70% всей общей площади жилого помещения. Если плёнки используются только для дополнительного обогрева, достаточно закрыть ими всего 40% пола – в помещении будет комфортно, а сам пол будет тёплым и приятным на ощупь.
Напряжение в сети в любом случае не должно превышать 220-230 В, если возможны скачки и резкие перепады, необходимо позаботиться о приобретении дополнительных стабилизаторов. Нарушения в работе электросети могут полностью вывести из строя недешёвое оборудование, и восстановить его будет крайне сложно.

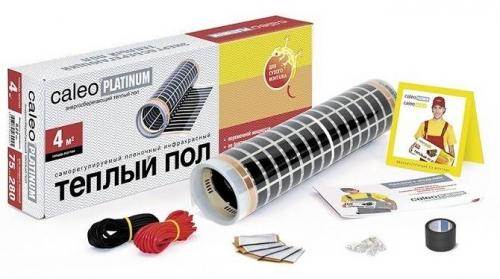

В комплект оборудования от производителя включается сама плёнка, питающий кабель и термостат – этот прибор позволит поддерживать температуру в комнате на постоянном уровне и выстраивать работу обогревательной системы. Термостат будет установлен на стену, и к нему подключается вся система.
Когда температура начинает понижаться, он запускает обогреватели, а когда достигает заданного уровня – вновь переводит их в режим ожидания. Система с датчиками температуры позволит обеспечить комфортное использование обогревателя вообще без участия человека.
Монтаж инфракрасного теплого пола под ламинат. Виды, их преимущества и недостатки

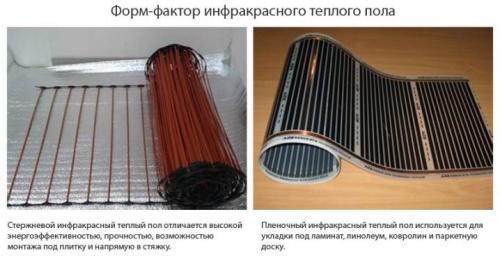

Сейчас производители представляют две основные системы инфракрасных полов. Различают:
- пленочный;
- стержневой.
Первый вариант представляет собой модель из рулонов тонкой пленки, имеющую нагревательные элементы в виде полосок. Второй вариант – набор карбоновых стержней, которые соединены друг с другом с помощью проводов. Первый вид пользуется огромной популярностью, поскольку имеет ряд преимуществ, его легко монтировать. При этом не придется проводить какие-либо дополнительные или подготовительные работы. Справиться с этой задачей может каждый, даже не имея соответствующих навыков или опыта в данной области. Такую систему обогрева можно устанавливать на любой пол, вне зависимости от его текстуры, причем можно не использовать стяжку.
Еще одним важным преимуществом инфракрасного пола является то, что он позволяет регулировать температуру в помещении , создавая ощущение комфорта. Кроме того, перепады температур могут происходить довольно быстро.
Если вы вдруг решили включить и подогреть пол, то он разогреется за считанные минуты, а температура в комнате заметно повысится. Это является явным преимуществом инфракрасных теплых полов в сравнении с другими покрытиями.
Важным преимуществом такого типа теплого пола является то, что он не вредит отделочным напольным покрытиям. Именно поэтому данная разновидность системы отопления чаще всего используется в комбинации с ламинатом. Большим плюсом является сам принцип работы системы обогрева. Она не прогревает воздух и не дает ему подниматься вверх. Система равномерно распределяет теплые потоки, и таким образом, внизу температура воздуха будет значительно выше, чем вверху.
Инфракрасное излучение – это полностью безопасное и даже полезное явление. Оно никак не влияет на уровень влажности воздуха, не пересушивает его и делает нахождение в помещении более комфортным. Кроме того, многие специалисты указывают, что инфракрасные полы обладают лечебным воздействием и могут осуществлять профилактику ряда заболеваний. Таким образом, они совершенно не вредят, а, напротив, способствуют улучшению условий в комнате.
Пленочный инфракрасный пол позволит оптимально прогреть комнату. Это один из самых экономных способов обогрева. Такой обогреватель значительно снижает энергопотребление. Кроме того, он позволяет обеспечить комфортный уровень обогрева для ног. Даже если какая-либо часть системы выйдет из строя, вам не придется менять всю систему полностью. Можно лишь заменить определенный участок и наслаждаться теплым полом.
Производители гарантируют долгий срок эксплуатации таких обогревателей даже в случае, если они будут работать бесперебойно. Данные системы отопления не требуют особого ухода, они отличаются своей универсальностью, простотой и функциональностью. Именно поэтому они так широко распространены и пользуются огромной популярностью среди покупателей. Но такая система обогрева имеет и несколько недостатков. Первый из них – высокая стоимость системы отопления.
Такой теплый пол придется не каждому по карману, особенно если приобретать только качественные проверенные отопительные модели. Кроме того, при неправильном монтаже или некоторых механических воздействиях такие полы можно легко повредит ь и частично вывести систему из строя, и придется заменять некоторые обогревательные элементы.
Источник: https://doma-na-veka.ru/stati/kak-podklyuchit-infrakrasnyy-teplyy-pol-svoimi-rukami
Монтаж инфракрасного теплого пола под линолеум. Инфракрасный пол и линолеум
Сразу стоит отметить, что линолеум сравнительно капризный напольный материал. Поэтому для комбинации его с инфракрасным теплым полом следует подойти ответственно. Например, при нагреве некоторые марки линолеума могут покоробиться, усесть или растянуться. Более того, некоторые виды материала под воздействием высокой температуры в воздух начинают выделять вредные вещества для организма человека и домашних животных. Если приобрести дорогой линолеум, у которого есть плотная подложка, то работа инфракрасного теплого пола будет сведена на нет. Учитывая все это, следует тщательно разобраться в этом вопросе.
Прежде всего давайте рассмотрим, можно ли укладывать инфракрасный теплый пол под линолеум. Ответ очень прост – можно. Однако здесь необходимо учитывать большое количество нюансов. Если говорить за экономическую сторону, то такое решение и комбинация этих технология не требует серьезных вложений. Например, монтаж инфракрасного теплого пола можно осуществить самостоятельно. Также и монтаж линолеума аналогично осуществляется своими руками.
Ключевой фактор, который необходимо учитывать – безопасность покрытия. И об этом необходимо думать на этапе его выбора. Для этого обязательно изучается его состав и определяется класс безопасности. В большинстве случаев производитель указывает из чего состоит линолеум.
Важно! Ряд производителей ставят специальный обозначающий знак, который указывает на совместимость материала с инфракрасным теплым полом.
Инфракрасный теплый пол МИНУСЫ. Преимущества инфракрасного напольного обогрева
Пленочные инфракрасные полы нельзя назвать идеальными по сравнению с другими системами напольного отопления, так как по некоторым критериям они все же проигрывают традиционным схемам. Тем не менее, их плюсы впечатляют.
- Возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Это дает возможность рационально расходовать материал во время монтажа, а также экономить электроэнергию при эксплуатации системы.
- В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении. По этой причине такой способ обогрева более предпочтителен в жилых помещениях.

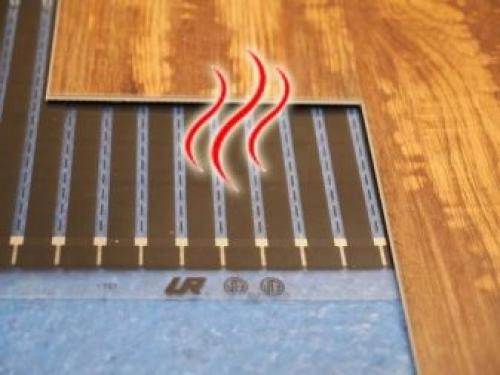

Типичный “пирог”, используемый при монтаже инфракрасного теплого пола
- Стоимость комплекта теплого инфракрасного пола со всеми необходимыми элементами (ИК-пленка, терморегулятор, проводка, термодатчик и подложка) намного ниже цены материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и инструмент, значительно уменьшается стоимость монтажа.
- Системы инфракрасного обогрева не боятся морозов, поэтому даже длительное отсутствие владельцев в зимние месяцы не повлияют на их работоспособность при включении. Эта особенность позволяет устанавливать такие полы на дачах и в загородных домах.
В отличие от водяных контуров, из которых надо сливать воду, инфракрасные нагреватели готовы к работе в любой момент.
- В дополнение к предыдущему пункту добавим низкую тепловую инерционность инфракрасного обогрева, что позволяет достичь комфортной температуры сразу же после включения. Неоценимое преимущество для периодически отапливаемых помещений, не так ли?
- Благодаря высокому коэффициенту полезного действия карбоновых нагревателей (их КПД более 80%), а также возможности нагрева излучением, при использовании ИК-полов значительно снижаются расходы на электричество.
Специалисты говорят о 20-25% экономии по сравнению с конвекционными способами передачи тепловой энергии.
- Возможность установки пленочного теплого пола не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.
- Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа – смотрите на
- Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним.

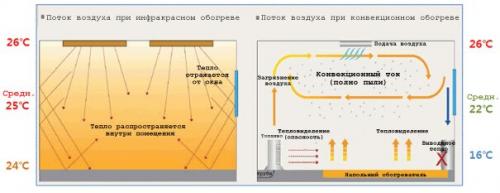

Отличия отопления конвективного и инфракрасного типа
- Инфракрасная энергия, которую излучают карбоновые элементы, полностью идентична той, которая исходит от нашего Солнца.
Проведенные исследования свидетельствуют о благотворном влиянии мягкого микроволнового излучения на человеческий организм. Именно по этой причине так уютно находиться в комнате с ИК-обогревом.
- Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.
- Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.
Монтаж инфракрасного теплого пола на деревянный пол. Особенности деревянного пола
Деревянный пол — это основание для теплого пола, представляющее собой дощатый настил. При этом, понимание термина иногда более широкое. В виду могут иметь не просто дощатый настил, а полностью деревянное перекрытие, используемое в деревянных домах. В первом случае перекрытие бетонное, а дощатый настил — лишь теплоизоляционный слой. Во втором — это несущий слой, образующий плоскость чернового пола.
Оба варианта одинаковы с точки зрения укладки теплого пола, хотя и различаются по конструкции и механическим свойствам. Дощатый настил на бетоне обладает максимальной жесткостью, а на деревянных несущих элементах он может прогибаться, обладать некоторой степенью упругости.
Кроме этого, материал склонен к изменениям своего состояния, связанным с процессами гниения, коробления, биологическими поражениями (грибок плесень, воздействие насекомых).
Однако, если рассматривать деревянное основание в качестве основы для теплого пола, можно отметить серьезное преимущество перед бетоном — нет нужды в предварительном утеплении. Древесина сама по себе является эффективным теплоизолятором и не позволит тепловой энергии уходить в нижние слои основы.
Достоинства и недостатки
Древесина — легкий и прочный строительный материал.
Черновой пол из дерева обладает массой положительных качеств:
- малый вес, отсутствие лишней нагрузки на опорную конструкцию;
- высокая степень теплоизоляции. Деревянный пол обеспечивает надежную отсечку от потери тепловой энергии в грунте или бетонном перекрытии;
- высокая ремонтопригодность. Есть возможность заменить любую деталь пола без необходимости полного демонтажа (с некоторыми оговорками).
Однако, есть и недостатки:
- древесина пожароопасна;
- материал склонен к короблению, изменениям линейных размеров, связанными со сменой влажности;
- дерево неустойчиво к воздействию влаги и подвержено гниению, образованию плесени и грибка.
Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений
Кроме этого, есть специфический недостаток деревянного основания, непосредственно связанный с использованием теплого пола. Это отсутствие возможности уложить нагревательную систему в стяжку, обеспечивающую максимальную эффективность теплоотдачи. Приходится укладывать теплый пол с воздушным зазором между жестким поверхностным слоем и финишным покрытием, что снижает эффективность нагрева.
