Как подключить инфракрасный теплый пол своими руками.

Как подключить инфракрасный теплый пол своими руками.

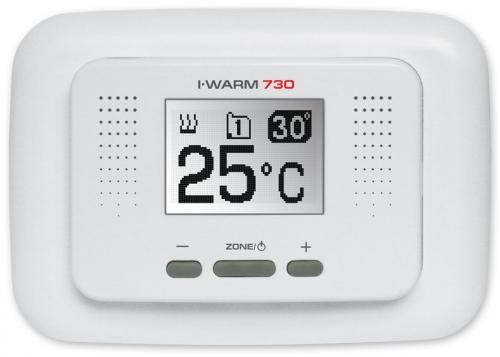

Термостат нужно стараться установить на стене, как можно ближе к зоне обогрева. Оптимальная высота положения прибора составляет 30 – 40 см от поверхности напольного покрытия.

В некоторых инструкциях производители ИТП рекомендуют устанавливать терморегулятор на высоте 90 см от плинтуса. Следует отметить то, что в первом варианте существенно сокращается длина питающего кабеля и провода датчика температуры.

Чтобы не пробивать лишние штробы в стенах для укладки кабеля терморегулятора, его помещают рядом с розеткой. Их можно объединить одной рамкой. Если такой возможности нет, то питающий провод прокладывают в стене вплоть до электрощита, где подсоединяют его к отдельному автоматическому предохранителю.

Если инфракрасные тёплые полы монтируют в неотапливаемых подсобных помещениях (остеклённые балконы, лоджии и пр.), то термостат устанавливают поближе ко входной двери.

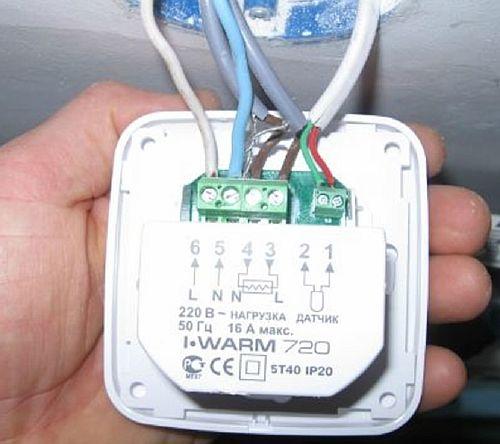

Вот несколько советов, как подключить инфракрасный тёплый пол к терморегулятору:

• монтируют корпус термостата чаще всего скрытым способом, то есть встраивают его в массив стены;
• в намеченном месте стены перфоратором вырезают посадочное место для коробки корпуса термостата и пробивают штробу до пола;
• выводят концы проводов питания инфракрасного тёплого пола, термодатчика и электросети;
• распиновку проводов на тыльной стороне корпуса делают согласно схеме подключения через терморегулятор ИТП. На нижнем фото изображено, как это нужно это делать;

• термостат закрепляют в посадочном месте;
• штробу заделывают раствором и шпаклюют.

Последовательное подключение пленочного теплого пола. Пленочный теплый пол схема подключения

Пленочный теплый пол: схема подключения и монтаж своими руками

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.

Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.

Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.

Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.

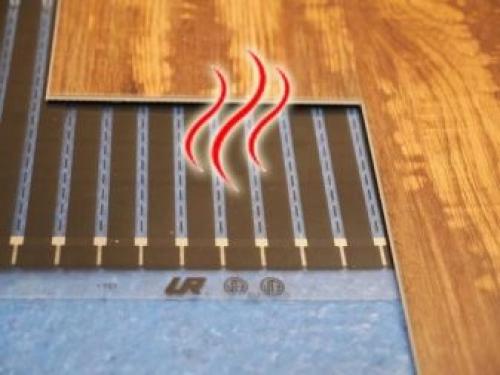

Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.

В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.

Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

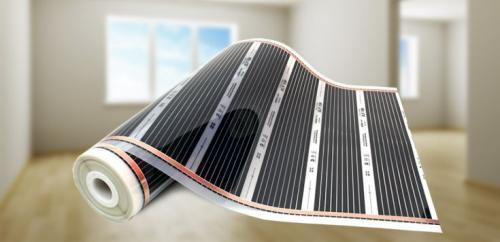

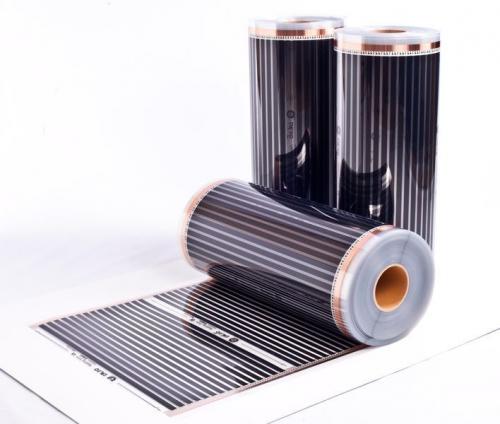

• Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

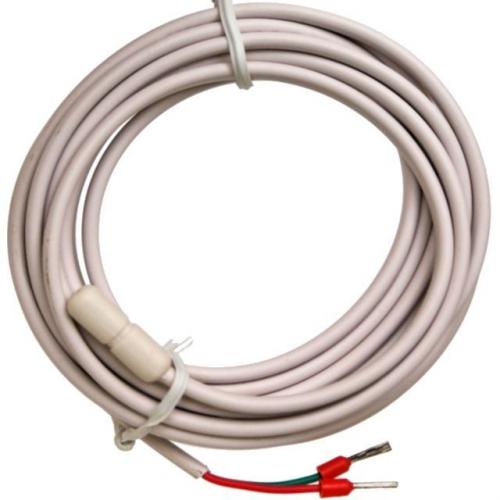

• Для определения температуры поверхности пола используется термодатчик.

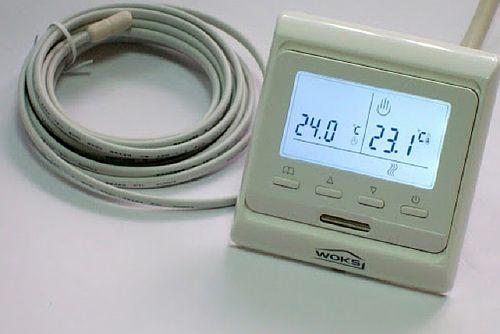

• Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

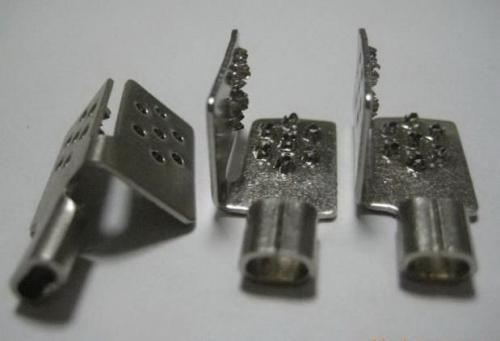

• Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

• Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.

Температура плавления (130 С 0 ). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С 0 .

Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.

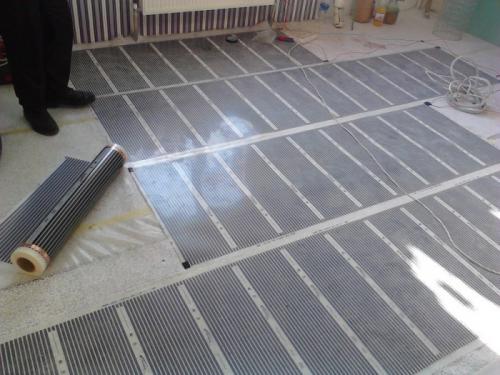

Монтаж инфракрасного теплого пола под линолеум. Инфракрасный пол и линолеум

Сразу стоит отметить, что линолеум сравнительно капризный напольный материал. Поэтому для комбинации его с инфракрасным теплым полом следует подойти ответственно. Например, при нагреве некоторые марки линолеума могут покоробиться, усесть или растянуться. Более того, некоторые виды материала под воздействием высокой температуры в воздух начинают выделять вредные вещества для организма человека и домашних животных. Если приобрести дорогой линолеум, у которого есть плотная подложка, то работа инфракрасного теплого пола будет сведена на нет. Учитывая все это, следует тщательно разобраться в этом вопросе.

Прежде всего давайте рассмотрим, можно ли укладывать инфракрасный теплый пол под линолеум. Ответ очень прост – можно. Однако здесь необходимо учитывать большое количество нюансов. Если говорить за экономическую сторону, то такое решение и комбинация этих технология не требует серьезных вложений. Например, монтаж инфракрасного теплого пола можно осуществить самостоятельно. Также и монтаж линолеума аналогично осуществляется своими руками.

Ключевой фактор, который необходимо учитывать – безопасность покрытия. И об этом необходимо думать на этапе его выбора. Для этого обязательно изучается его состав и определяется класс безопасности. В большинстве случаев производитель указывает из чего состоит линолеум.

Важно! Ряд производителей ставят специальный обозначающий знак, который указывает на совместимость материала с инфракрасным теплым полом.

Источник: https://doma-otido.ru/stati/teplyy-pol-pod-linoleum-na-derevyannyy-pol-ustanovka-kabelnogo-obogreva

Схема подключения инфракрасного пола. Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема. Как подключить инфракрасный теплый пол?

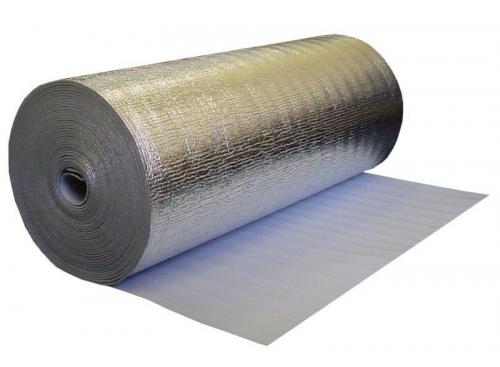

В качестве изоляции можно использовать любой из имеющихся вариантов, но под керамическую плитку следует укладывать только техническую пробку. Изоляция укладывается металлической поверхностью вверх, выравнивается, а стыки заклеиваются монтажной лентой.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и

Напольное отопление — одна из самых популярных систем обогрева помещений. В стенах дома нет радиаторов и труб отопления, а трубы горячей воды под полом избавляют интерьер от громоздкой и уродливой конструкции.

Еще одним важным аспектом является отсутствие риска затопления помещений под зданием. Всего этого можно достичь, подключив инфракрасный пол, а правильный монтаж всех элементов мембранного отопления даст хорошие экономические результаты.

Устройство инфракрасного плёночного пола

Инфракрасный пленочный теплый пол (ITF) состоит из тонкой полимерной мембраны с нанесенной на нее сетью плоских теплочувствительных элементов. Нагревательные сердечники из литой углеродной пасты (высокопрочные углеродные волокна) окружены защитной полимерной оболочкой.

Толщина нагревательного слоя составляет 3 — 4 мм. Нагревательный слой укладывается насухо. Процесс установки и подключения занимает всего несколько часов.

Монтаж

Инфракрасная греющая подложка может укладываться под любые напольные покрытия в виде полос или рулонов. Хороший эффект дают инфракрасные мембраны, уложенные под ламинат, линолеум, ковры или другие тонкие напольные покрытия.

Одним из наиболее распространенных решений для обогрева пола с помощью инфракрасной мембраны является подключение системы отопления через термостат.

Инфракрасный пленочный теплый пол (ITF) состоит из тонкой полимерной мембраны с нанесенной на нее сетью плоских теплочувствительных элементов. Нагревательные сердечники из литой углеродной пасты (высокопрочные углеродные волокна) окружены защитной полимерной оболочкой.

Особенности устройства плёночного инфракрасного теплого пола

Фольгированный тип инфракрасного напольного отопления представляет собой конструкцию, в которой карбоновая паста запечатана полиэтиленом. Секции нагревательных элементов соединены медными стержнями, которые сварены в общий контур. Принцип работы прост: при подключении к электросети углеродное волокно выделяет тепло.

Преимущества инфракрасного напольного отопления заключаются в следующем

• они не осушают воздух
• тепло накапливается на высоте полутора метров, что является оптимальным для дома,
• он нагревает в первую очередь предметы, находящиеся в помещении, эффективность этого метода отопления очень высока,
• полная безопасность для людей и животных,
• возможность демонтажа в случае переезда.

И еще одно важное преимущество: не требуется специальных знаний, чтобы понять, как установить инфракрасный теплый пол.

Этапы монтажа и подключения

Чтобы дать вам представление о том, как установить инфракрасный теплый пол, процесс установки можно разделить на несколько этапов:

• Укладка напольного отопления
• Выравнивание подстилающего слоя, укладка полости в подстилающем слое и изоляционных слоев
• Подготовка места установки терморегулятора
• размещение инфракрасной пленки и подключение нагревательных элементов,
• первоначальное тестирование,

• установка датчика температуры,
• подключение термостата
• эксплуатационные испытания системы,
• укладка полиэтилена (в дополнение и в качестве твердого покрытия для ковролина или линолеума)
• Укладка готовых полов.

Схема подключения пола к инфракрасному излучению несложная, необходимо лишь внимательно изучить инструкцию и ознакомиться с секретами опытных мастеров.

Схема укладки инфракрасной плёнки

Рекомендуется сделать подробный чертеж в масштабе на листе бумаги, показывающий способ укладки теплого пола с инфракрасными лучами.

Следует обратить внимание на следующие моменты:

• Фольгу не следует размещать там, где есть крупная мебель и электроприборы,
• Для эффективного обогрева помещения теплый пол должен занимать менее 70 процентов от общей площади помещения,
• следует соблюдать расстояние около 10 см от стен,
• лист не должен быть наложен,
• следует учитывать положение термостата.

Совок» будет очень полезен во время установки, особенно если вы делаете это впервые.

Совет. Во время установки как можно реже наступайте на мембрану и избегайте ее механического повреждения.

Во-первых, инфракрасный теплый пол должен быть подключен в правильном порядке. Нагревательная пленка должна быть правильно расположена во время установки. Оптимально, если все соединительные клеммы расположены близко к стене и в непосредственной близости от термостата.

Как установить инфракрасный теплый пол правильно

Напольное отопление — одна из самых популярных и экономичных систем для обогрева всех типов помещений. Для этого используются водопроводные трубы, силовые кабели или специально разработанные панели, спрятанные в растворе. С помощью недавно появившейся карбоновой мембраны вы можете установить инфракрасный теплый пол своими руками, не затрачивая много времени и средств.

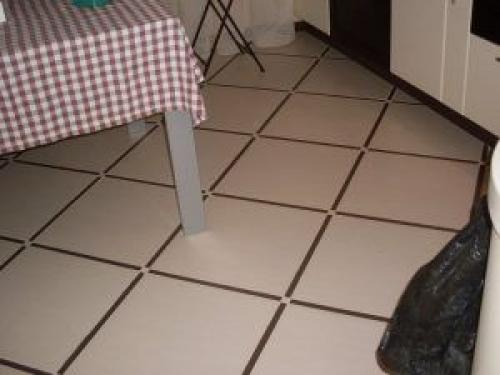

Монтаж инфракрасного теплого пола под плитку. Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

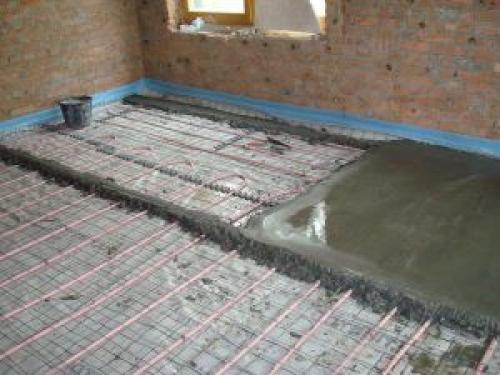

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

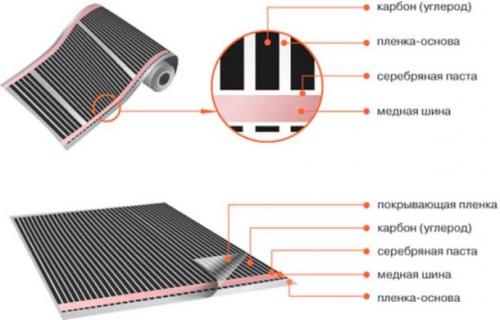

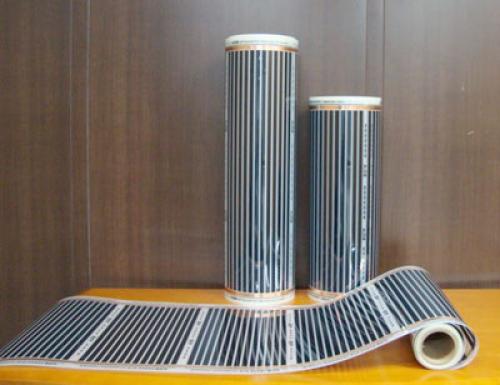

Инфракрасный теплый пол плюсы и минусы. №1. Конструкция пленочного теплого пола

Пленочный теплый пол дает инфракрасное излучение и нагревает не воздух, как другие системы теплых полов , а окружающие предметы. Тепло, полученное таким образом, можно сравнить с солнечным теплом, поэтому его называют максимально безвредным и даже полезным для здоровья человека. Инфракрасные лучи испускаются угольными полосками шириной 16 мм, а электрическая энергия к ним подходит по медным шинам с серебряным покрытием, благодаря чему и осуществляется нагрев. Пленку ламинируют с двух сторон полимером, который защищает элементы нагревательной конструкции от влаги и механических воздействий и предотвращает возможные возгорания.

Благодаря особенностям конструкции и плотному расположению нагревательных элементов нагрев осуществляется намного более равномерно , чем при использовании  водяного или обычного электрического теплого пола. Более того, так как пленка состоит из отдельных независимых друг от друга элементов, выход из строя одной из частей не повлечет за собой поломку всей системы — достаточно будет заменить поврежденный участок, и даже до его замены остальная часть пленки будет продолжать излучать тепло.

Кроме самих пленочных панелей, в систему инфракрасных теплых полов также входят термодатчики и терморегулятор . Назначение этих элементов понятно из названия: датчики фиксируют температуру пола, а регуляторы, которые бывают самых разных модификаций, позволяют отслеживать показания датчиков и настраивать степень их нагрева. Терморегулятор, устанавливают на стену, причем вблизи от выключателя или розетки, чтобы было легче подводить питание . Если мощность теплого пола будет выше 2 кВт, то необходимо будет подключить систему через отдельный автомат защиты.

Карбоновые элементы могут похвастаться КПД на уровне 98%, они эффективно превращают электрическую энергию в тепловую. При организации нормальной теплоизоляции потребление электроэнергии будет на уровне 35-50 Вт/м²*ч.

Подключение пленочного теплого пола к терморегулятору. Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка . Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Монтаж инфракрасного теплого пола под ламинат. Виды, их преимущества и недостатки

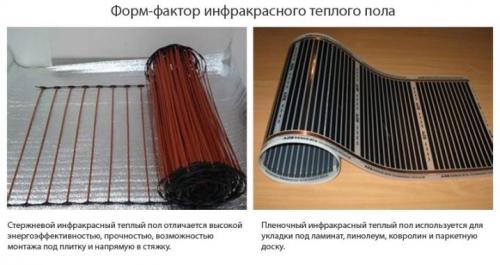

Сейчас производители представляют две основные системы инфракрасных полов. Различают:

• пленочный;
• стержневой.

Первый вариант представляет собой модель из рулонов тонкой пленки, имеющую нагревательные элементы в виде полосок. Второй вариант – набор карбоновых стержней, которые соединены друг с другом с помощью проводов. Первый вид пользуется огромной популярностью, поскольку имеет ряд преимуществ, его легко монтировать. При этом не придется проводить какие-либо дополнительные или подготовительные работы. Справиться с этой задачей может каждый, даже не имея соответствующих навыков или опыта в данной области. Такую систему обогрева можно устанавливать на любой пол, вне зависимости от его текстуры, причем можно не использовать стяжку.

Еще одним важным преимуществом инфракрасного пола является то, что он позволяет регулировать температуру в помещении , создавая ощущение комфорта. Кроме того, перепады температур могут происходить довольно быстро.

Если вы вдруг решили включить и подогреть пол, то он разогреется за считанные минуты, а температура в комнате заметно повысится. Это является явным преимуществом инфракрасных теплых полов в сравнении с другими покрытиями.

Важным преимуществом такого типа теплого пола является то, что он не вредит отделочным напольным покрытиям. Именно поэтому данная разновидность системы отопления чаще всего используется в комбинации с ламинатом. Большим плюсом является сам принцип работы системы обогрева. Она не прогревает воздух и не дает ему подниматься вверх. Система равномерно распределяет теплые потоки, и таким образом, внизу температура воздуха будет значительно выше, чем вверху.

Инфракрасное излучение – это полностью безопасное и даже полезное явление. Оно никак не влияет на уровень влажности воздуха, не пересушивает его и делает нахождение в помещении более комфортным. Кроме того, многие специалисты указывают, что инфракрасные полы обладают лечебным воздействием и могут осуществлять профилактику ряда заболеваний. Таким образом, они совершенно не вредят, а, напротив, способствуют улучшению условий в комнате.

Пленочный инфракрасный пол позволит оптимально прогреть комнату. Это один из самых экономных способов обогрева. Такой обогреватель значительно снижает энергопотребление. Кроме того, он позволяет обеспечить комфортный уровень обогрева для ног. Даже если какая-либо часть системы выйдет из строя, вам не придется менять всю систему полностью. Можно лишь заменить определенный участок и наслаждаться теплым полом.

Производители гарантируют долгий срок эксплуатации таких обогревателей даже в случае, если они будут работать бесперебойно. Данные системы отопления не требуют особого ухода, они отличаются своей универсальностью, простотой и функциональностью. Именно поэтому они так широко распространены и пользуются огромной популярностью среди покупателей. Но такая система обогрева имеет и несколько недостатков. Первый из них – высокая стоимость системы отопления.

Такой теплый пол придется не каждому по карману, особенно если приобретать только качественные проверенные отопительные модели. Кроме того, при неправильном монтаже или некоторых механических воздействиях такие полы можно легко повредит ь и частично вывести систему из строя, и придется заменять некоторые обогревательные элементы.

Источник: https://doma-na-veka.ru/stati/plenochnyy-teplyy-pol-pod-laminat-instrukciya-s-poyasneniyami-razmeshchenie-nagrevatelnoy

Подключение инфракрасного теплого пола без терморегулятора. Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.
Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.

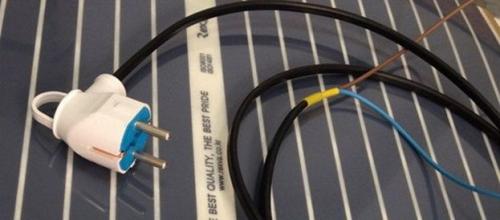

Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.
Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo . Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.
