ДЕРЕВЯННОЕ перекрытие ЧЕРДАКА Устройство.. Определение оптимального сечения
Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.
Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):
- цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
- перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
- чердачные перекрытия – на 130-150 кг/кв.м.
Нагрузка на конструкцию зависит от её вида и использования Источник cf.ppt-online.orgВ любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

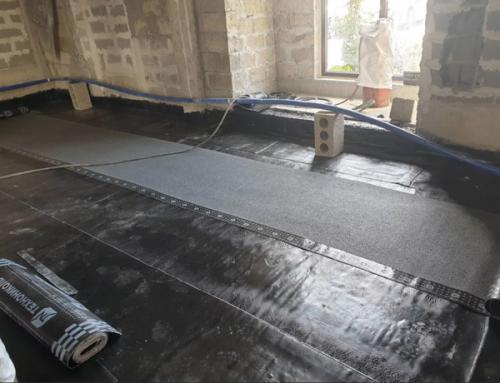

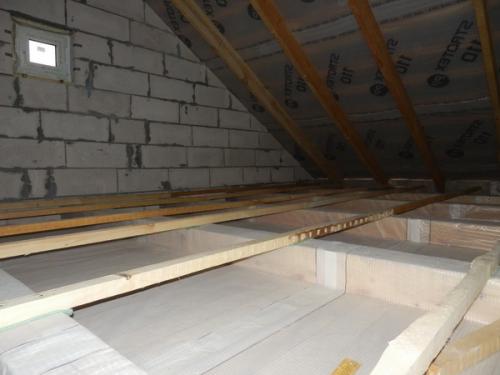

Пирог чердачного перекрытия по деревянным балкам. Пароизоляция потолка чердака
Пароизоляция — это пленка, которая способна задерживать водяной пар практически полностью. По законам физики водяной пар движется от тепла к холоду, поэтому он будет подниматься к потолку последнего этажа, потихоньку или быстро (это зависит от материала перекрытия), просачиваться через него и дальше продолжать свой путь к крыше. Чтобы этот пар не намочил утеплитель, слой теплоизоляции в пироге утепления потолка защищают паробарьером.
Если перекрытие бетонное, то пароизоляцию делают сразу же по нему. Для этого хорошо подходит битумная мастика, нанесенная в несколько слоев, битумно-полимерные рулонные материалы или же обычная полиэтиленовая пленка. Главное, чтобы паробарьер был целостным, иначе через прорехи пар просочится в утеплитель. Это значит, что непрокрашенные участки, если речь идет о мастике, и непроклеенные стыки для других материалов недопустимы.
Любую пароизоляцию обязательно заводят на стены. Паробарьер крепят на 50 мм выше, чем будут заканчиваться все слои утеплителя.
На обычные перекрытия по деревянным балкам пароизоляция укладывается волнами. Для этого используют полиэтиленовую или полипропиленовую пленку, которой максимально плотно выстилают сами балки и углубления между ними. Стыки между полотнищами при этом проклеиваются специальными акриловыми лентами или армированным скотчем, минимальный нахлест — 100 мм. С таким же нахлестом пароизоляция должна заходить на стены или скаты. К ним она тоже приклеивается.
Поскольку пленочная пароизоляция просто лежит на потолке чердака, ее обычно ничем не фиксируют. Крепление пароизоляции к перекрытию практически не несет полезной функции, при этом даже скобы степлера делают многочисленные отверстия пленке, которых желательно избегать.
Чердачное перекрытие железобетонными плитами. Утепление чердачного перекрытия по железобетонной плите
Если вам нужно выполнить утепление чердачного перекрытия по плитам из армированного бетона, то это можно сделать двумя способами: с использованием обрешетки и без нее.
Первый способ универсален, но чаще всего используется для легких типов утеплителя. Устройство чердачного перекрытия холодного чердака в этом случае будет выглядеть так:
- Выполняется пароизоляция чердачного перекрытия холодного чердака, которая должна закрыть весь слой утеплителя еще и с боков. Поскольку паробарьер нужно просто уложить на пол, для этих целей не обязательно использовать специализированные материалы — подойдет обычная дешевая полиэтиленовая пленка.
- Сверху на пленку узкой стороной ставится деревянный брусок шириной, равной половине необходимой толщины, которую должен иметь утеплитель для холодного чердака. Расстояние между брусками обычно берется равным ширине рулона или плиты выбранной марки утеплителя.
- Между досками укладывается утеплитель для чердачного перекрытия . Если по толщине необходимо использовать несколько слоев теплоизоляционного материала, его укладывают с перекрытием стыков предыдущего слоя.
- Поперек уже уложенных брусков крепятся точно такие же , на аналогичном расстоянии друг от друга. Между ними укладывается второй слой теплоизоляции чердачного перекрытия.
- Сверху укладывается паропропускающая гидроизоляция холодного чердака , которую закрепляют либо специальной клейкой лентой, либо тонким бруском, прибитым вдоль обрешетки. Этот этап можно опустить, если до этого уже была выполнена качественная гидроизоляция холодной кровли из профнастила.
- Поперек брусков прибиваются доски для пола или укладываются мостки для передвижения.
Пирог перекрытия холодного чердака. Конструкция холодного чердака
устройство холодного чердака
При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением.
Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда . Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.
Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге :
- кровельное покрытие;
- чердачные наружные стены (применимо для двускатных крыш с фронтонами);
- утепленное перекрытие между жилым помещением и чердаком.

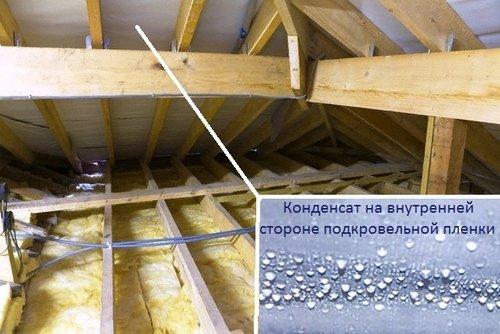

пирог холодного чердака с появившимся конденсатом
Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.
Слуховые окна располагают на противоположных скатах крыши для того, чтобы не было непроветриваемых участков.

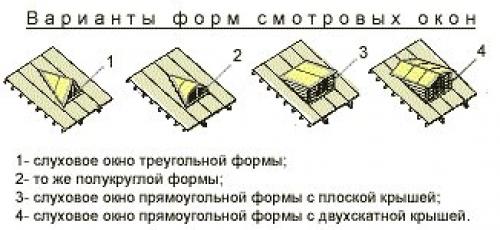

Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.
Чердачное перекрытие многоквартирного дома. Теплый чердак МКД: требования, обслуживание и ремонт чердака
Теплый чердак или технический этаж — характерный элемент панельного многоквартирного дома с плоской кровлей. Здесь расположено инженерное оборудование и коммуникации, сюда выведены воздуховоды вентиляции, благодаря чему технический чердак всегда теплый.
Требования к теплому чердаку (техническому этажу)
Технический этаж МКД позволяет получить доступ к инженерным системам здания в любое время года, обеспечивает комфортные условия в доме и возможность контроля за состоянием кровельного перекрытия. Здесь собирается теплый воздух из вентиляционных шахт всего дома, находятся несущие конструкции крыши, поэтому требования к содержанию теплого чердака достаточно строги:
- Несущие и ограждающие конструкции должны быть выполнены из материалов, соответствующих основным материалам здания.
- Наружные стены технического этажа должны иметь ту же конструкцию, что и стены всего здания
- Внутренние поверхности должны быть окрашены белыми минеральными красителями
- Кровельное перекрытие и наружные стены, как правило, утеплены, а межэтажное перекрытие — нет
- Теплый чердак / технический этаж должен иметь общий объем, а площадь перегородок и конструкций не должна превышать 30% от площади поперечного сечения чердака
- Необходимо обеспечить герметичность дверей, люков и окон
- Не допускается обустройство выхода непосредственно из помещения чердака, необходима отдельная надстройка
- Трубопроводы прокладывают так, чтобы обеспечить к ним свободный доступ
- Вентиляционные трубы канализации и мусоропровода должны выводиться через отдельные каналы, минуя чердачное помещение
- Воздух из квартирных вытяжных шахт выводится в атмосферу через общую шахту, высотой 4,5 м от чердачного перекрытия. Шахта должна иметь зонт для защиты от осадков, не препятствующий свободному отведению воздуха
- Вытяжная шахта должна иметь специальную заслонку для уменьшения расхода воздуха
Мы перечислили лишь часть требований, предъявляемых к теплым чердакам и техническим (чердачным) этажам. Полный перечень приводится в специализированной литературе и строительных нормативах. В своей работе мы обязательно учитываем эти нормы.
Обслуживание теплого чердака (технического этажа)
Согласно ст. 36 ЖК РФ, чердаки и технические этажи относятся к общему имуществу собственников МКД, поэтому их ремонт выполняют за счет средств капитального ремонта. Для оценки состояния теплого чердака и определения объемов ремонтных работ проводят обследование внутренних помещений, стен и кровли с последующим составлением акта. Следует обращать внимание на такие моменты, как:
- Температуру воздуха в помещениях теплого чердака / технического этажа. Она должна быть в пределах 12-14 градусов.
- Отсутствие конденсационной влаги на внутренней поверхности кровли
- Герметичность межсекционных перегородок и конструктивных элементов
- Состояние дверей и люков, плотность их закрытия, наличие запирающих устройств
- Герметичность дверей и люков — подсасывание воздуха нарушает работу вентиляции. В обязательном порядке проверяем наличие и состояние уплотнителей
- Состояние вентиляционных каналов и соответствие их размеров объемам отводимого воздуха
- Состояние стыков плит межэтажного перекрытия и герметичность кровельного пирога
- Состояние инженерных коммуникаций и т.д.
Герметичность и качественная термоизоляция теплого чердака очень важны, так как утечка приводит к подтаиванию снега и образованию наледи и сосулек, которые разрушают покрытие кровли и угрожают жильцам и конструкциям здания.
Ремонт теплого (технического) чердака и плоской кровли
Ремонт теплого чердака начинается с обследования помещений и конструкций. Практически всегда работы предполагают комплексность. Например, влага может появиться по нескольким причинам, а их устранение может потребовать большого объема неочевидных на первый взгляд работ.
Как правило, во время ремонта теплого чердака МКД выполняют работы по герметизации перекрытий и кровельного покрытия, устранению причин, препятствующих правильной циркуляции воздуха, восстановлению герметичности дверей, люков, замене элементов инженерных систем, а также (довольно часто) по устранению строительных дефектов, допущенных при возведении здания.
Чердачное перекрытие утепление. Для чего утеплять?
Для комфортных жилищных условий в зимний период, дома отапливаются, расходуя огромное количество теплоносителей. С каждым годом стоимость отопления только увеличивается. С целью экономии расходов и снижения теплопотерь, устанавливают энергосберегающие стеклопакеты и применяют утепление стен, пола и потолка теплоизоляционными материалами.
Более трети тепла из дома выходит через крышу , поскольку теплый воздух поднимается вверх. Через неутепленный потолок теплые потоки покидает жилые помещения и устремляются на чердак, где, соприкасаясь с покрытием крыши, образуют конденсат на балках перекрытия и системе стропил. Высокая влажность приводит к порче материала и размножению грибков, уменьшая долговечность кровельной конструкции.
Если чердачное пространство активно используется или выполняет функции мансарды, то утепляют саму крышу. Когда чердак не эксплуатируется, делают теплоизоляцию чердачного перекрытия. Монтаж проводят на балки холодного чердака.
В этом случае можно добиться многофункциональности утеплителя:
- защита от раскаленного жаркого воздуха на чердаке в летний период позволяет жилому помещению оставаться прохладным;
- функция звукопоглощения: уменьшается шум от завывания ветра и осадков;
- удержание теплого воздуха внутри помещения в отопительный сезон достигается благодаря созданию изоляционного барьера.
Применение различных видов утеплителя позволит снизить уровень тепловой потери на 20%, что продлит срок эксплуатации крыши без ремонта и замены деревянных элементов.
Чердачное перекрытие 6 метров. Деревянные балки перекрытия - размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
Maxinova ( Пользователь FORUMHOUSE)
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555 ( Пользователь FORUMHOUSE)
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
- Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
- Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
Чердачное перекрытие это. Чердачное перекрытие дома – устройство, монтаж и конструкция
При постройке частного дома до обустройства чердака дело доходит в последнюю очередь. Так как свободного места неизменно не достаточно, это помещение в большинстве случаев употребляется для организации сезонного хранения вещей, обустройства жилой мансарды либо установки нужного оборудования.
В зависимости от характера применения пространства и выбирается устройство чердачного перекрытия, материал, из которого оно планирует, в кроме этого несущая свойство. В данной статье мы поведаем, как верно оборудуется чердак частного дома.
Устройство чердака
Чердак – это помещение, ограниченное потолком и скатами крыши жилого этажа. Это помещение может употребляться как место сезонного хранения либо с целью организации дополнительного жилого пространства. В зависимости от характера применения чердаки жилых домов разделяют на следующие виды:
- Жилые. Жилой чердака дома именуется мансардой, он может служить дополнительной спальней, гостиной, спальней либо кабинетом. Дабы применять чердак как жилое помещение, он должен иметь высоту потолка не меньше 2,2 метров, естественное освещение, вентиляцию, термоизоляцию скатов.
- Нежилые. Нежилой чердак может употребляться для установки какого-либо оборудования, организации хранения вещей. При таких условиях высота чердачного помещения возможно меньше 2 метров, естественное освещение может отсутствовать, а термоизоляция ската заменяется изоляция чердачного пола.
Принципиально важно! Делая ремонт либо реконструкцию дома, принципиально важно сходу определиться, как будет употребляться чердак, дабы верно вычислить и спроектировать чердачные перекрытия. От этого будет зависеть вид, материал, расстояние между балками, каковые обеспечат достаточную прочность и несущую свойство конструкции.
