Деревянные перекрытия в доме своими руками. Преимущества и расчет балочного перекрытия

Деревянные перекрытия в доме своими руками. Преимущества и расчет балочного перекрытия

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

Источник: https://balki-v-interere.postroivsesam.info/stati/derevyannye-perekrytiya-v-dome-svoimi-rukami-osnovnye-trebovaniya

Деревянные перекрытия в доме плюсы и минусы. Преимущества и недостатки деревянных перекрытий

К существенным плюсам перекрытий из дерева относят:

1. Низкая стоимость. Материал, его доставка и монтажные работы обойдутся дешевле, чем при установке перекрытий из другого материала.
2. Только их рекомендовано использовать при наличии облегченных оснований.
3. Допустимо использование на непрочных грунтах.
4. Возможна установка вручную, без применения специального оборудования.
5. Легкость и быстрота монтажа.
6. Экологичность. В дереве отсутствуют агрессивные вещества и не присутствует арматура.

ВАЖНО! Осуществляя покупку материала, необходимо внимательно осмотреть каждую балку. На качественных и прочных материалах должны отсутствовать трещины и следы паразитов, питающихся древесиной и живущих в ней.

Минусов у деревянных конструкций больше чем плюсов. К ним относят:

1. Дерево очень часто портят вредители — насекомые и грызуны. На нем спокойно живет грибок.
2. Если не проводить обработку древесины антисептиками, она начинает гнить. Но даже обработка не гарантирует полной защиты, необходима качественная система вентиляции.
3. Материальные затраты на обшивку балок с двух сторон и на материал, используемый для тепло- и звукоизоляции, между ними.
4. Короткий срок службы. Время пагубно влияет на дерево, оно высыхает, проседает и появляется скрип.
5. Не могут быть использованы при строительстве многоэтажных домов и в сейсмически опасных зонах.
6. Повышенная опасность возгорания. Обработка специальными огнезащитными лаками и красками потребует дополнительных затрат.
7. Необходимость в усилении конструкции при ширине пролета больше 6 м. Это приводит к увеличению толщины всего перекрытия.
8. Загнивание древесины, в первую очередь, начинается в помещениях с повышенной влажностью (ванная, санузел).
9. Необходимость в теплоизоляционных швах на стыках с дымоходом.

Многолетний опыт использования деревянных перекрытий, до сих пор делает их самыми популярными и используемыми при строительстве частных домов. Но, если возводится дом в несколько этажей, то необходимо, по возможности, использовать перекрытия и конструкции из железобетона.

Источник: https://doma-na-veka.ru/novosti/derevyannye-mezhetazhnye-perekrytiya-v-dome-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Деревянные перекрытия между этажами. Чердачное

Такое перекрытие должно устанавливаться по иному принципу, чем цокольное, поскольку температурный напор от горячего источника в комнате к холодному на чердаке идет в противоположном направлении чем у цокольного. Это нужно учитывать при укладке внутренних слоев перекрытия и их толщины: для холодных чердаков не менее 150 мм, а для теплых не менее 100 мм.

Кроме того, если чердачное помещении не используется постоянно и не отапливается, можно устанавливать более низкосортный пиломатериал . При этом сечение бруса выбирают в соотношении 1:24 от длины, зачастую оно равно 150х200 мм. Для производства балок применяют хвойный пиломатериал, более устойчивый к влажной среде и гниению.

Перед началом монтажных работ по установке чердачного перекрытия выполняют подготовительные работы: проводят нарезку несущего бруса нужной длины и обрабатывают антисептической пропиткой. Края балки защищают рубероидом, затем обработанная балка поднимается наверх для установки.

Основные этапы монтажа теплого чердачного перекрытия:

1. Для этого типа перекрытий максимальна длина проема установлена от 4 до 6 м, балку укладывают на торцы стеновых конструкций. Чаще используют мауэрлат, установленный на армопоясе по периметру несущих стен.
2. Под каждую балку укладывают рубероид для гидрозащиты древесины,
3. шаг деревянных балок выбирается от размеров теплоизоляционного материала.
4. Устанавливают нижний накат из досок или плит. На низ балок набивают бруски 50х50 мм, доски либо листы, закрепляют к брускам саморезами.
5. Внутри наката устанавливают пароизоляцию с нахлестом не менее 100 мм, швы плотно заделывают строительным скотчем.
6. Устанавливают плотно плиты минваты или базальтовой ваты, со слоем согласно теплотехническому расчету.
7. Устанавливают гидрозащиты на слой утеплителя, от возможного попадания влаги из-за неисправной кровельной системы.
8. Устанавливают черновой пол на аналогичные бруски, только сверху.
9. Устанавливают чистовой пол для теплой мансарды.

Источник: https://doma-na-veka.ru/novosti/derevyannye-mezhetazhnye-perekrytiya-v-dome-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Деревянные перекрытия в доме из газобетона. Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Деревянные перекрытия в многоквартирном доме. Квартиры с деревянными перекрытиями

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

• Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
• Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
• Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
• Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
• Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

Источник: https://detali-interera.ru-land.com/novosti/osobennosti-stroitelstva-perekrytiy-v-kirpichnom-dome-ustroystvo-sovremennyh-monolitnyh

Деревянные перекрытия в частном доме. Выбор звукоизолятора

В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.

Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.

Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:

• Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.

Вермикулит Источник prom.st

• Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
• Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.

Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.

Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.

Изоляция пола с керамзитом и дощатым настилом Источник saucyintruder.org

Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.

Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.

В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:

Деревянные перекрытия с утеплением в домах из разных материалов

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Деревянные перекрытия в старых домах. Нюанс замены деревянных перекрытий на железобетонные плиты в старом фонде

30-50 лет назад в строительстве новых зданий и при капремонте старых широко использовались готовые ж/б плиты и панели.

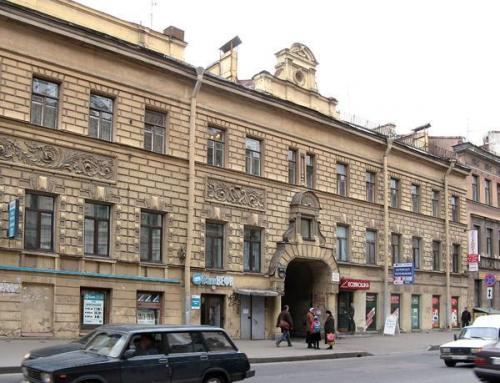

Я расскажу о домах старого Петербурга. Массовые капремонты в них начались в 1960-х годах и завершились в начале 1990-х. Сутью мероприятий была не только замена инженерных сетей/дверей/окон/кровли, но и межэтажных перекрытий, а также установка новых систем вентиляции.

Во время расселения дома жители коммуналок зачастую получали долгожданные квартиры; также была возможность (не для всех) вернуться назад, но уже в отдельную квартиру - я встречал такие семьи.

Затем с дома снимали кровлю и начинали разбирать все деревянные перекрытия до подвала. Подвальные оставляли лишь в случае, когда они были каменными сводчатыми. Встречал впрочем и исключения - так, при организации общественного туалета в одном из жилых домов на Кирочной улице в конце 80-х были срублены для понижения пола сводчатые перекрытия на площади в 100 кв. м., причём не вывезены, а так и оставлены в бывшем уже подвале. Их просто засыпали сверху гравием и залили бетоном, вход в подвал заложили кирпичом, а трубы отопления и водопровода убрали в каналы под полом.

Замечу, что в старом фонде Петербурга полно домов без подвалов (как после капремонта, так и без него), в которых все общедомовые инженерные сети водопровода и канализации уложены в спецканалы (или просто зарыты в грунт) под жилыми квартирами/офисами на первых этажах. И покрыты цементной стяжкой, кафелем и паркетом. Это самые сложные в обслуживании дома, т. к. при любой аварии или необходимости планового ремонта следует договариваться с собственниками помещений о сломке их полов /отделку которых как правило никто в ЖКХ не обещает восстановить, и не восстанавливает/.

****

Возвращаясь к начатому… затем внутри очищенных каркасов зданий начинали монтировать новые перекрытия.

Наименее распространённой была установка двутавровых балок между несущих стен с заполнением пространства меж ними лёгкими ж/б плитами.

А вот наиболее популярным был монтаж в здание настоящих ж/б плит. Делали их, предположительно, на заказ, опираясь на расстояние между капитальными стенами.

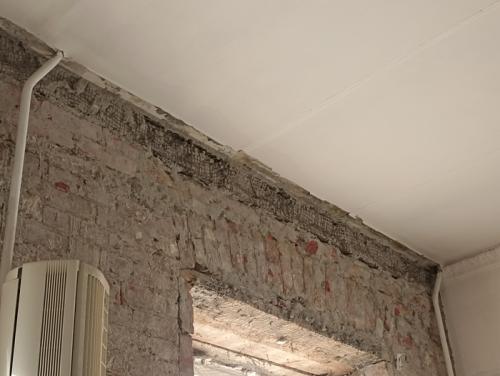

Затем на уровне бывших перекрытий на каждом этаже в капитальных стенах прорубались отбойными молотками глубокие борозды, на дно которых устанавливались двутавровые стальные балки, а иногда даже чугунные рельсы (встречал такое в одном из домов на Литейном проспекте, ремонт 1960-х).

Эти балки/рельсы являлись своего рода направляющей для установки ж/б плит перекрытий. Заводили плиты башенным краном, начиная сборку с 1 этажа.

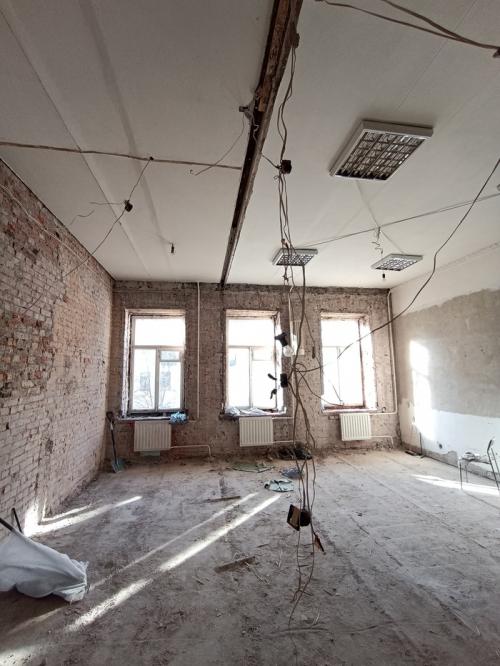

На фото ниже хорошо видно направляющие балки и плиты на них.

После установки плит пространства за ними заполнялись бетоном. Впрочем… однажды строители в одной из квартир сбили штукатурку у пола, и там в стенах за торцами плит пола я увидел прям огромные сплошные пустоты, уходящие куда-то вглубь фасадных стен.

****

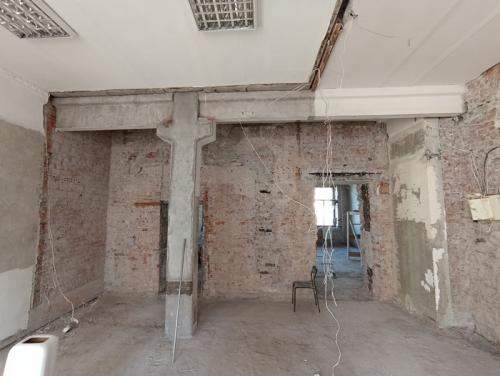

Но иногда длины ж/б плит не хватало для заполнения ширины помещений. Может нельзя было изготовить, а может начали применять стандартные… Так или иначе, но в этих случаях в подвале монолитили доп. фундамент, и сквозь все этажи поднимали такие вот колонны, на которые через балки опирали плиты перекрытий.

Помню дичайший скандал между неким дизайнером, прорабом и заказчиком. Дизайнер в бюро нарисовал красивый проект квартиры со вторым этажом, но… он не открывал антресоли, заместо которых планировалась уютная спаленка… а там скрывалась вот такая полуметровая балка, из-за которой пройти к кровати можно было лишь согнувшись. Пришлось от спаленки отказаться…

Ещё одним новым элементом зданий становились вентканалы. Их монтировали от подвала до чердака из готовых ж/б панелей с каналами внутри.

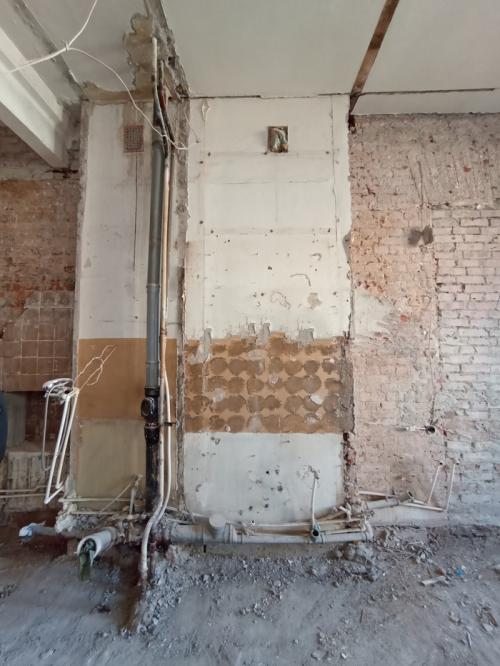

Один такой вентканал виден на фото ниже. Иногда их прижимали к стенам плотно, а иногда с зазором до 30 см., который заполняли с боков кирпичами.

****

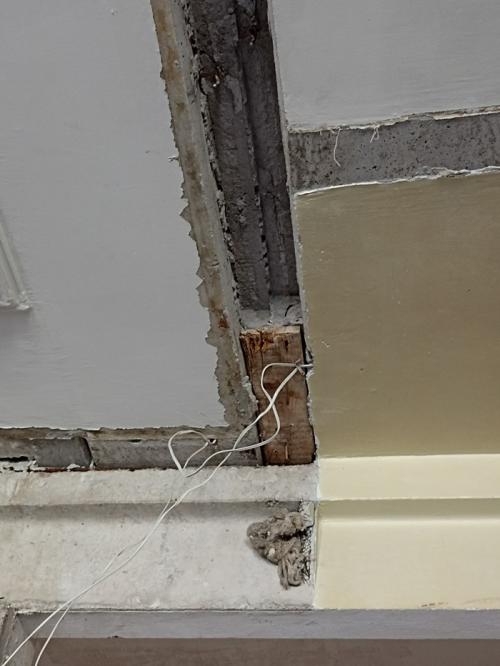

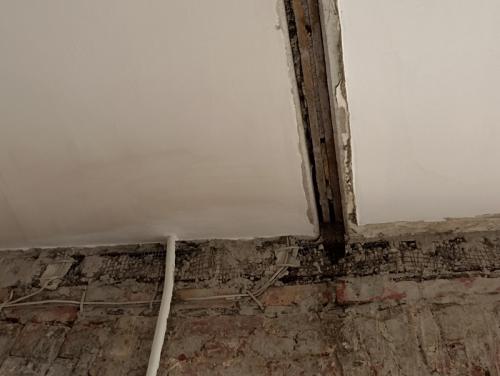

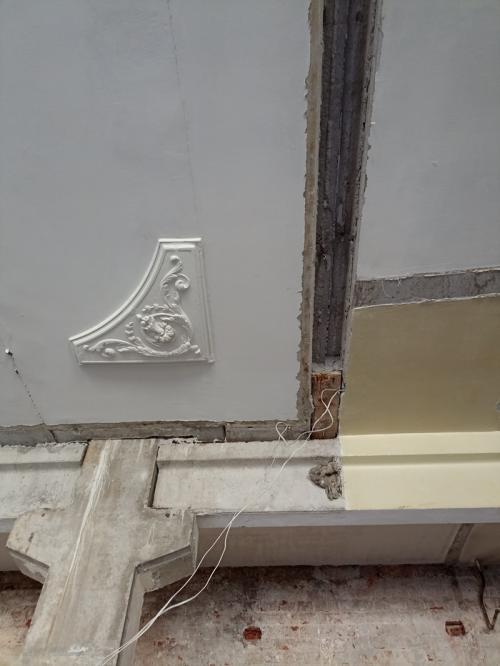

А недавно мне встретилась ещё одна интересная технология: деревянные закладные межкомнатных перегородок были помещены между ж/б плит перекрытий, во время их монтажа! А сверху заливались цементом заподлицо с плитами. Видимо так делалось для ускорения работ…. Этот фото следов капремонта 1990-1992 гг.

А чтобы в момент заливки бетоном брусья не провисли - их перевязывали проволокой и подхватывали в верхней квартире кусками труб, уложенных на пол (тут вспоминается расхожая в среде ремонтников байка про то как отрезали такую проволоку, а внизу люстра упала).

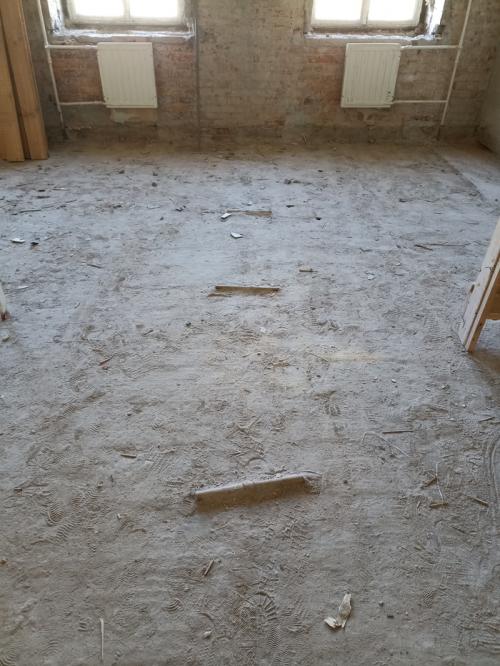

Здесь мы также видим, что демонтажники выдрали закладные перегородок из перекрытий. Если эти борозды в потолке ничем впоследствии не заполнят (к примеру зашьют гипроком без минваты или натянут потолок), то общая шумоизоляция помещения может ослабнуть.

И наконец - почти 100-процентный способ определить был ли в старом здании Петербурга капремонт или нет. Нужно посмотреть на его крышу: если над ней возвышаются прямоугольные высокие вентканалы с гладкими стенами и "домиком" наверху - значит был. Перекрытия здесь однозначно ж/б, новые.

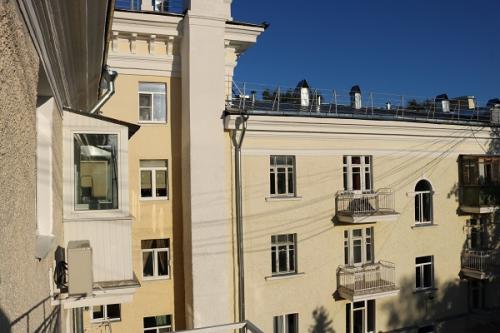

Деревянные перекрытия сталинка. «Сталинки» с деревянными перекрытиями – стоит ли покупать?

На столичном рынке жилья доступных предложений не так уж много и найти недорогую квартиру очень сложно. Наиболее демократичны по ценам квартиры гостиничного типа или «однушки» в «хрущевках» на окраине Москвы. Однако существует еще один тип недвижимости, цены на который относительно невелики. Это квартиры в «сталинках» с деревянными перекрытиями 50-х годов постройки. Порой потребитель, привлеченный низкой стоимостью такого жилья, не пытается узнать о его особенностях и знакомиться с ними уже только в процессе эксплуатации квартиры. Знакомство, как правило, неприятное. О том, насколько оправдана покупка квартиры в «сталинке» с деревянными перекрытиями, рассказывают специалисты «МИЦ-Недвижимость» (ГК «МИЦ»).



Первое, что необходимо выяснить при покупке квартиры в таком доме, - это проводился ли в здании капитальный ремонт. Если был только косметический ремонт (или вовсе не было никакого), можно смело требовать значительную скидку. Потому что расходы на капитальный ремонт, в котором нуждается данный тип жилья, окажутся очень большими, да и инициировать капремонт (в котором участвуют все собственники квартир в доме) не так уж просто.



Во-первых, покупателю квартиры в таком доме, скорее всего, придется потратиться на подвесные потолки, т.к. штукатурка на потолках в домах с деревянными перекрытиями быстро приходит в негодность и начинает сыпаться. Во-вторых, в таких домах приходится менять проводку (алюминиевую на медную). Стоит также отметить, что такое, казалось бы, преимущество, как большие окна, может обернуться и недостатком: чем больше окна, тем они дороже, поэтому на замену старых окон на новые стеклопакеты придется отдать немалую сумму.



Также многие жильцы «сталинок» с деревянными перекрытиями жалуются на кривизну полов. Если вам волнообразные полы так же не по вкусу, в список расходов придется включить и ремонт полов.



Деревянные перекрытия не выносят больших весовых нагрузок. То есть при определенных условиях на вас в прямом смысле слова соседи могут свалиться с потолка. Особенно часты повреждения в санузлах (отрицательно на состоянии деревянных балок сказывается высокая влажность). Поэтому при покупке квартиры в доме с деревянными перекрытиями, необходимо узнать, не заменены ли деревянные перекрытия хотя бы в санузлах.



Если вы негативно относитесь к посторонним звукам и не желаете становиться невольным слушателем соседских разговоров, вы также должны будете позаботиться о дополнительной звукоизоляции, т.к. в «сталинках» с деревянными перекрытиями звукоизоляция очень низкая.



И, наконец, квартиру в таком доме не возьмется страховать ни одна страховая компания, т.к. наличие деревянных перекрытий повышает риск возникновения пожаров. А из-за низкой ликвидности ни один банк не примет такое жилье в качестве залога по ипотеке.
По словам специалистов «МИЦ-Недвижимость», среди преимуществ квартир в «сталинках» с деревянными перекрытиями можно назвать только доступную цену. Поэтому, прежде чем принять решение о покупке такого жилья, тщательно подумайте, оправдана ли будет покупка. Вы можете самостоятельно или с помощью специалиста подсчитать стоимость ремонта и временные затраты. Весьма вероятно, что результатом такого подсчета станет ваш отказ от намерения купить подобное жилье.
