Эффективная подложка под теплый водяной пол.. Зачем требуется теплоизоляционная подложка

Эффективная подложка под теплый водяной пол.. Зачем требуется теплоизоляционная подложка

Если теплый пол смонтирован по всем правилам, то его коэффициент полезного действия разрешает применять систему в качестве основного отопления, правда, не для всех помещений и не во всех климатических зонах. Некачественная подложка под теплый водяной пол настолько понижает эффективность отопления, что оно может применяться лишь в качестве дополнительного.

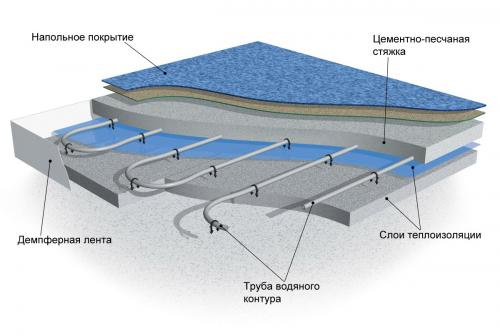

Схема — слои теплого пола

На схеме показана подложка под трубами

Наличие качественной подложки способно уменьшить непродуктивные тепловые потери на 20% и более процентов. Особенно важен этот элемент на первых этажах – тепловая энергия уходит в землю. На вторых и выше этажах потерянное тепло хотя бы обогревает нижние помещения, но это небольшое утешение.

Подложка необходима для теплосбережения

Энергия более равномерно распределяется по площади пола. Нет слишком холодных и слишком горячих участков. Минимизируется негативное влияние высоких температур на финишные половые покрытия и мебель.

Без подложки тепло распределяется неравномерно

Существенно сокращаются финансовые потери не только на отопление пола в зимний период времени, но и на его монтаж и техническое обслуживание. Подложка с бобышками позволяет пробовать несколько вариантов укладки труб, при этом временная фиксация их положения может не делаться. Монтажники имеют возможность выбрать наиболее удобные места соединение системы, устанавливать датчики контроля режимов функционирования в оптимальных местах. За счет этого управление водяной отопительной системой становится более надежным и точным.

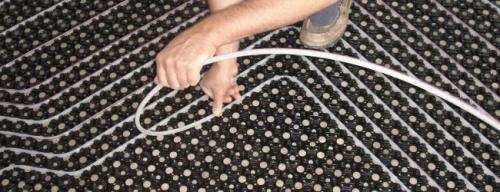

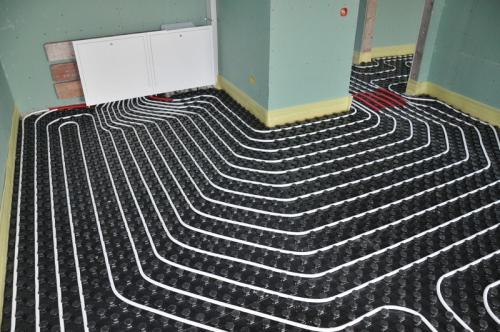

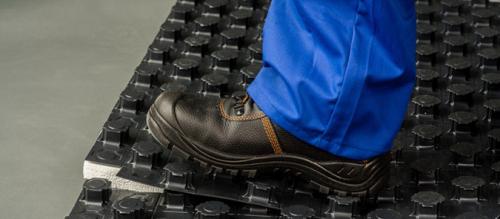

Подложка с бобышками облегчает процесс укладки труб

Теплоизоляционная подложка, кроме своих основных задач, выполняет роль эффективного шумоизолятора. Это очень важный фактор для многоквартирных домов старой постройки, у них очень низкие показатели теплосбережения, потери могут составлять 40–50%. Еще одна дополнительная функция некоторых видов подложек – паро- и гидроизоляция.

Фольгированная подложка под теплый пол. Для чего нужна отражающая поверхность

Подложка для пола – это не просто полотно для уплотнения структуры системы отопления, это неотъемлемая составляющая эффективной работы устройства.

Фольгированная подложка под теплый пол, цена которой во многом зависит от производителя и структуры материала, имеет одно основное отличие от прочих идентичных по функциональности полотен – она обладает теплоотражающим свойством.

Как известно, любой дом не является герметичным и постепенно теряет тепло. В совокупности без надлежащего утепления до 70% уходит просто в воздух, из них 25% уходит через пол. Использование фольгированной поверхности позволяет вернуть поступающий объем тепла и не дать ему перейти на нижний этаж или в цоколь.

На одну из сторон такого расходного материала наносится фольгированный или металлизированный слой, благодаря которому тепло, исходящее от нагревательного элемента, не уходит вниз, а отражается и в полном объеме направляется кверху.

Применение подложки с фольгой позволяется сократить теплопотери и повысить эффективность работы скрытой отопительной установки.

Характеристика полотна

В зависимости от типа подложки это может быть мягкий вспененный пенополиэтилен – самый простой вариант для системы. Нередко применяют пеноплекс – тонкие маты, одна из сторон которого теплоотражающая. Их удобно укладывать, швы фиксируются также фольгированным скотчем. Но наиболее часто именно для этих целей используют утеплитель Роквул. Узнать о его характеристиках и особенностях можно будет в статье « Утеплитель для стен Rockwool (Роквул) ».

Для того, чтобы можно было понять и оценить важность отражающего полотна, необходимо ознакомиться с его преимуществами и функциями:

• обеспечение дополнительной теплоизоляции;
• предупреждение теплопотерь;
• сглаживание мелких неровностей основания;
• защита от влаги, проникающей снизу от бетонного перекрытия;
• обеспечение улучшения звукоизоляции;
• создание более равномерного распределения тепловой энергии, поскольку нагревательные источники расположены на определенном расстоянии друг от друга, а благодаря подложке с фольгой покрытие греется не только непосредственно над ними, но между теплоносителями;
• в несколько раз ускоряет процесс подогрева поверхности;
• способствует отведению тепла от источников, позволяя тем самым избежать их перегрева;
• отражает тепло, препятствуя прогреву бетонного перекрытия.

Каким требованиям отвечает материал

Итак, чтобы подобное полотно выполняло свое назначение, оно должно отвечать следующим требованиям:

1. Качественный элемент напольного покрытия должен обладать устойчивостью к воздействию высоких и низких температур, а также к механическим деформациям, которые возникают в процессе нагрева или остывания тепловых источников. Кроме этого, подложки под теплый пол со стяжкой должны иметь высокие показатели устойчивости к химическим веществам, которые преобладают в бетонных растворах и клеевых основах.
2. Эластичность – немаловажный аспект выбора подобного материала. От этого показателя зависит как монтаж теплоносителя, так и укладка самой подложки.
3. Хорошие прочностные характеристики наряду с небольшим весом (чтоб не увеличивать нагрузку на всю конструкцию).
4. Высокий теплоизоляционный коэффициент – отличительная особенность фольгированной подложки под теплый пол от прочих идентичных по функциональности полотен.
5. Хорошие гидроизоляционные свойства, что позволяет использовать это волокно в помещениях с повышенной влажностью.
6. Паронепроницаемость, благодаря которой можно прокладывать напольные отопительные узлы даже в непосредственной близости с подвальными помещениями.

Какую подложку использовать под теплый пол. К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге,  экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы!
В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

•  На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

НЕ ИСПОЛЬЗУЙТЕ ПОДЛОЖКУ ПОД ТЕПЛЫЙ ПОЛ ВМЕСТО УТЕПЛИТЕЛЯ!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Пробковая подложка под водяной теплый пол. Подложка под тёплый пол — водяной, электрический и инфракрасный

Тёплые полы сегодня завоёвывают все большую популярность. Особенно это актуально для жителей загородных коттеджей, стремящихся сделать атмосферу в доме более комфортной.

Производители выпускают несколько разновидностей тёплых полов, особенности структуры и работы которых влияют, как на выбор финишного покрытия, так и на выбор подкладки.

Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

К сведению : по технологии, система тёплый пол должна передавать тепла не менее 80% поверхности пола.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола.

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

Виды подложек

В качестве подложки можно использовать различные изделия, которые отвечают вышеперечисленным требованиям.

Фольгированная подложка под водяной теплый пол. Подложка нужна или нет?

Самая серьезная ошибка в народных мнениях о свойствах фольгированного утеплителя, это то, что фольга отражает тепло и оно расходится только в отдельном изолированном помещении, такое предположение является весьма спорным, особенно, что касается монтажа теплых полов . Нечестные продавцы хотят предложить озадаченному покупателю материалы, которые по большому счету не очень нужны для ремонта или вообще бесполезны. Поэтому, первым делом, нужно изучить все характеристики и свойства данного материала, ведь в него будут вложены некоторые финансовые средства, независимо от того, будет приносить пользу он в системе монтажа или нет.

Ни для кого не секрет, что система обогрева включает в себя три вида — конвекцию, теплопроводность и излучение. Конвекция абсолютно не действует в бетоне. Излучение действует только для пространственного обогрева, а не для подземных конструкций. Учитывая, что между фольгой и бетоном отсутствует воздушная подушка, то излучать тепло она просто неспособна. Это давно доказано научно. Однако, свойства фольгированного утеплителя позволяют удерживать тепло, сохранять и отдавать его. Коэффициент теплопроводности у бетона намного ниже, чем у фольгированного материала, поэтому она отлично справляется с функцией теплообмена. Однако, чтобы добиться достаточного теплосберегающего эффекта, нужно выбирать фольгу повышенной плотности. Тогда данная теплоизоляция будет самой эффективной.

Тонкая подкладка прослужит совсем короткую жизнь, поскольку алюминиевый слой вступает в реакцию с цементным раствором. Бетон попросту «съедает» алюминий за короткий промежуток времени и ни о какой теплоизоляции не может быть и речи. Это происходит за счет щелочной структуры цементно-песчаной стяжки. Поэтому фольгу комбинируют с полимерным слоем, который не позволяет щелочному раствору разъедать фольговый элемент. Многослойная подложка идеально подходит для теплоизоляции. Так же, на сегодняшний день стало известно, что фольга служит не только как теплопередача, а как отличная гидроизоляция с удобной разметкой.

Фольга может отлично удерживать тепло и сохранять его некоторое время, поэтому ее вполне можно использовать для монтажа теплого пола. Хотя можно и отказаться от покупки этого универсального материала, сэкономив таким образом свои деньги на ремонт.

Если вы все-таки решились потратиться и применять фольгу для теплого пола, то нужно скрупулезно и грамотно подбирать материалы. Если не знаете и далеки от процесса утепления, лучше стоит обратится к специалистам за квалифицированной консультацией. Подкладка фольговая должна исполнять теплосберегающие функции и иметь такие свойства стойкостью к изменению температур, повышенной шумоизоляцией; надежной гидроизоляцией; надежной теплоизоляцией; легкостью сборки. Фольга отлично исполняет функцию теплообмена , удержания и передачи энергии всему пространству.

Источник: https://doma-na-veka.ru/stati/podlozhka-dlya-montazha-teplogo-vodyanogo-pola-sinteticheskie-podlozhki

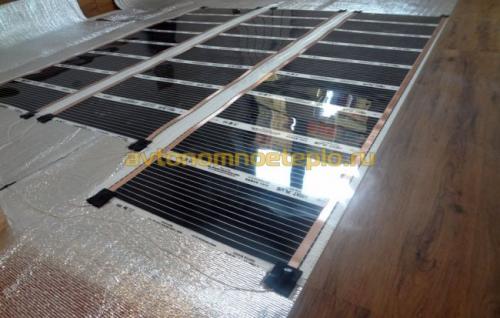

Подложка под теплый пол инфракрасный. Какую подложку стелить под пленочный теплый пол

Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?

Обязательно ли укладывать подложку под ИК пол

Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:

• Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
• Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
• Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

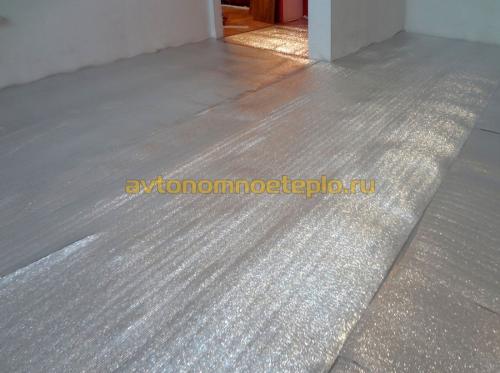

Как выглядит послойный «пирог» под плёночный пол

Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.

Как в результате должен выглядеть «пирог»?

• Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.

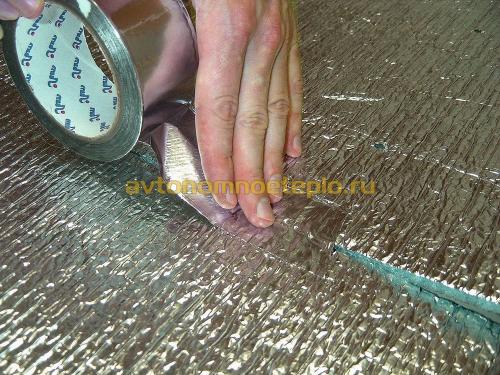

• Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
• Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.

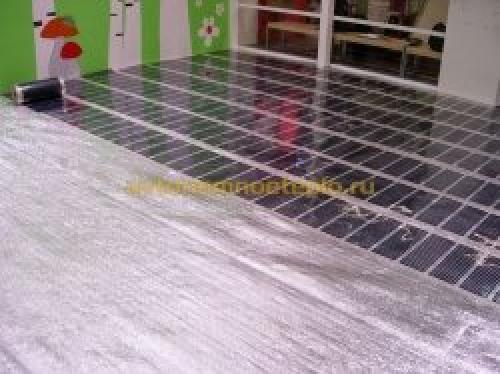

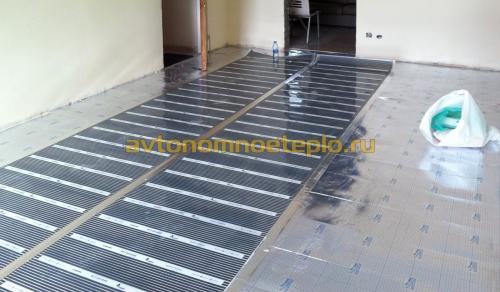

• Пленка ИК пола.
• Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
  Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол

Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

1. Тепла.
2. Конвекции воздушных потоков.
3. Излучению.

При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.

Какую дополнительную теплоизоляцию надо под ИК пол

Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:

• Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
• Не допустить свободного перемещения нагретого воздуха из здания.

При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.

Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

Подложка для теплого пола с разметкой. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Теплые полы в зависимости от способа нагрева бывают двух типов.

Выбираем и укладываем подложку под теплый пол

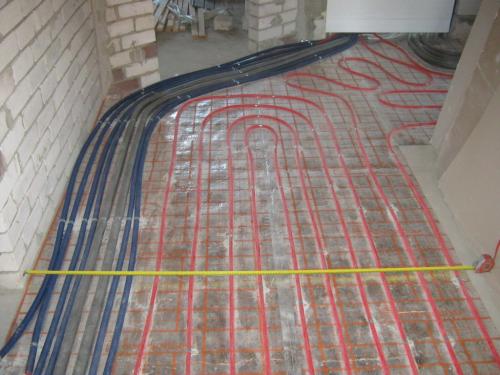

Водяные

Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.

Водяной теплый пол

Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.

Схема водяного теплого пола

Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.

Электрические

Стандартная электрическая схема подключения инфракрасного пленочного теплого пола

Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника) .

Схема подключения теплого пола кабельного

В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.

Схема инфракрасного теплого пола

Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.

Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.

Мощности электрического теплого пола

Потребление электроэнергии пленочным теплым полом

Маркировка теплого пола

На что обращать внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.

На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?

Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.

Подложка под теплый пол фольгированная

Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.

Подложка под теплый пол фольгированная

Технологичность . Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.

Подложка (плита) для теплого пола пенополистирольная с покрытием

Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.

Маты под теплый пол из вспененного пенополистирола

Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.

Подложка с разметкой

Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.
