Мангал из кирпича своими руками. Проектирование мангала

Мангал из кирпича своими руками. Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

• Высокие температуры (горение разниться в зависимости от рода древесины)
• Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Мангал из кирпича без цемента. Способы определения качества кирпича

Каждый вид кирпича обладает определенными характерными особенностями. О них можно узнать из маркировки, которая представлена в виде букв и цифр на изделии. Свойства материала отвечают требованиям нормативных документов и определяют его область применения. Особенно это важно при строительстве мангала из кирпича своими руками. Чертежи и фото, пошаговая инструкция и порядовка представлены в соответствующем разделе статьи.

Необходимо уметь самостоятельно определять качество строительного материала. Есть несколько простых способов, которые помогут в этом. К тому же, таким образом легко проверить добросовестность производителя.

При выборе кирпича необходимо смотреть на:

• внешний вид . Форма должна быть правильной и не иметь никаких значимых повреждений. Допустимые отклонения от нормы находятся в пределах двух миллиметров для одной из сторон;
• вибрация и звук . Попробуйте слегка ударить молотком по стенке кирпича. Если он качественный и в нем нет внутренних трещин, молоток отскочит и появится звон;
• внутренняя структура . На изделии не должно быть сколов, а цвет сечения приветствуется равномерный. Из кирпича не должен крошиться шамот.

Данные меры помогут вам решить, какой кирпич нужен для мангала именно в вашем случае. Запомните: качественные материалы – залог прочной и долговечной конструкции. Только так она сможет выдержать воздействие высоких температур и прослужит вам долгие годы.

Кирпич, издающий при ударе молотком глухой звук, указывает на использование низкокачественного сырья при его изготовлении и нарушение технологии производства .

Характеристики огнеупорного кирпича

Вопрос какой использовать кирпич для мангала беспокоит тех, кто решил построить конструкцию своими руками и хочет выбрать лучший материал для постройки. Так как материал будет использоваться при высоких температурах, то он должен отвечать важным техническим требованиям:

• жароустойчивость. Кирпич должен быть рассчитан на использование при температуре более 900 градусов. Такая температура не должна приводить к его разрушению даже при длительном воздействии;
• чем ниже теплопроводность, тем лучше. Так вы надежно защитите строения, которые находятся поблизости;
• высокая механическая прочность.

Оптимальными характеристиками кирпича для мангала считаются:

Требования по ГОСТу

Кирпич, который используется для кладки мангала, должен отвечать определенным требованиям согласно государственным нормативам. Речь идет о следующих показателях: прочности, температурном пределе и прочем.

Для оценки качества используют ГОСТ 8691-73 . Он определяет точные показатели при производстве:

• размеры;
• масса;
• обьем.

Плотность и полнотелость

Плотность и полнотелость материала зависят от состава сырья, которое используется при изготовлении. Если это глина, то показатель должен быть в районе 1800-2000 кг/м3, если кварцевый песок – 1800-1950 кг/м3.

Также важную роль играет то, насколько соблюдена технология изготовления. При сооружении мангалов необходимо использовать полнотелый кирпич, так как он обладает хорошим показателем прочности. Данный тип устойчив к различным факторам воздействия (неблагоприятные погодные условия, высокие температуры).

Прочность

Для каждой марки изделия значение прочности разное. Оно зависит от того, соблюдена ли рецептура и технология изготовления кирпича, а также ГОСТы.

Наилучший показатель прочности имеет шамотный кирпич. Он равен 22 Н/мм². Такие изделия отлично подходят для строительства топливников мангалов и печей. Прочность является определяющим параметром при выборе материала.

Температурный предел

Данный показатель зависит от материала и технологии, по которой изготовлен кирпич.

Для шамотного данный показатель находится в большом диапазоне 1640-1740 градусов. Такой материал подходит для обустройства жаровни.

Обычный керамический кирпич свободно выдерживает меньшие уровни температур – до 1200 градусов Цельсия. Поэтому мы рекомендуем использовать его для кладки нижних уровней мангала, внешних стенок, а также дымосборника.

Другие участки конструкции могут быть изготовлены из кирпича с менее жесткими требованиями.

Мангал из кирпича на даче. Мангал из кирпича своими руками: чертежи и пошаговая инструкция с фото

Зимняя погода, конечно, не располагает к строительству, но планы на лето можно продумать и заранее – например, разобраться, как сделать мангал из кирпича для дачи или загородного дома. Тогда к моменту потепления все материалы и инструменты будут готовы и можно будет сразу приступать к строительству.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

• Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
• переносные (разборные, складные, неразборные) и стационарные;
• металлические, кирпичные, каменные;
• с одной или несколькими решетками;
• с получением жара от дров, угля, газа, электричества;
• длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Бюджетный мангал из кирпича. Чертежи и размеры

Разрабатывая внешний вид строения, следует определиться с его расположением. Необходимо его вписать в ландшафтный дизайн, чтобы новое сооружение дополняло общий стиль. Также нужно следовать таким правилам:

От огня до деревьев и сооружений должно быть не менее 5 м, от стенки из огнеупорного материала — не менее 0,5м.
Делается площадка перед мангалом, которая покрывается огнеупорным материалом.
Следует обратить внимание, в которую сторону преимущественно дует ветер и не устанавливать мангал, если велик риск того, что дым будет попадать в окно.
Постройку не стоит располагать близко к соседским участкам, иначе вероятен конфликт.
Подход к месту приготовления гриля обязан быть свободным.
Так как мангал относится к пожароопасному строению, необходимо позаботиться о подводе к нему воды.
Рядом не должы находиться контейнеры для мусора и компоста.

Если есть возможность, следует расположить участок для проведения, подальше от улиц и соседних заборов. Так будет ниже вероятность конфликтной ситуации.

Перед началом закупки материалов необходимо рассчитать и начертить схему предполагаемого сооружения. На начальном этапе представить конфигурацию окончательного строения.

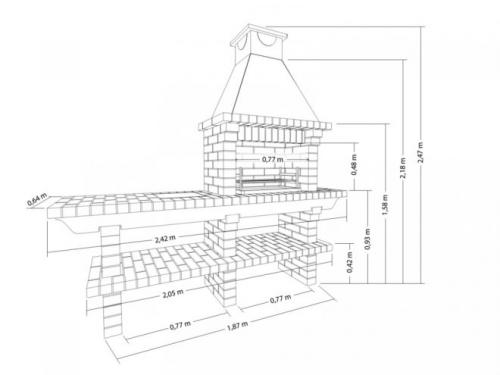

Для устройства мангала из кирпича своими руками следует начертить чертежи и схемы, в которых есть размеры и локализацию базовых и побочных элементов, внешний вид.

Как рассчитать размер

Подбор размера — преимущественное право хозяина участка и предоставить рекомендацию сложно, но имеются общие стандарты:

Параметр	Размер	Описание
Высота жаровни	12-17 см	Этого достаточно для укладки угля и гарантирует, что мясо не будет находится близко к огню
Расстояние от грунта до жаровни	Около 1 м	Для расчётов можно применить простой приём — определить расстояние от локтя до земли, полученное значение и будет оптимально высотой
Ширина	Стандарт — 1 м	Если делать шире, то не слишком удобно будет жарить шашлык, так как всё время придётся метаться между шампурами
Расстояние от передней до задней стенки	От 50 см	Оптимально чтобы она соответствовала длине шампура без рукоятки и кончика

Учитывая, что вес мангала будет довольно большим, фундамент следует заложить капитальный. Размеры больше площади основания строения.
