Тепло – один из критериев домашнего комфорта. Особенно это касается зимнего периода, когда встает вопрос об обогревательной системе. У традиционных теплоносителей есть альтернатива и это теплый пол. Стоит поговорить о том, нужно ли устанавливать его в доме, какие у него плюсы и минусы и какова инструкция установки.

Особенности: преимущества и недостатки

Прежде чем устанавливать пол, нужно обратить внимание на его достоинства и неудобства, которые он может создать.

Преимущества следующие:

• Теплый пол экономит много места, а значит – дает свободу творчества в реализации необычных дизайнерских идей.
• Исключаются сквозняки. Пол равномерно распространяет тепло по всему дому, а, значит, даже астматики и аллергики почувствуют себя комфортно.
• Пол обеспечивает воздух нужным уровнем влажности.
• Теплый пол благоприятен для здоровья, поскольку он передает тепло с помощью излучения, а не нагрева воздуха.
• Теплый пол эффективнее радиаторов, поскольку быстрее греет помещение. Такой образец особенно актуален для хозяев частных домов.
• Нагревательные системы тщательно скрыты от глаз и не вредят общему эстетичному виду комнаты.

За комфорт приходится платить. Недостатки теплого пола такие:

• Напольное покрытие необходимо подбирать с оглядкой. Деревянный пол склонен к разрушению из-за температурного воздействия.
• Определенные виды древесины могут свести эффективность тепла к нулю.
• При установке электрического пола повысятся затраты на электроэнергию. В основном расходуется 110-150 Вт на квадратный метр. Хотя экономится обогревательная температура, если хозяев нет дома. С верным подходом можно сэкономить около 40% энергии. Рекомендуются к применению инфракрасные полы, показатели которых снижены до 50%.
• Электросети в некоторых зданиях не всегда выдерживают нагрузку при обогреве дома.
• После установки электрического образца повышается электромагнитное излучение. Есть мнение, что это негативно сказывается на здоровье человека. Но это пока не доказано наукой. Создатели инфракрасного пола заявляют, что у пола из пленки нет электромагнитного излучения.
• При неожиданном или плановом отключении электроэнергии теплый пол бесполезен.
• Установка водяного теплого пола требует много времени и сил.
• Необходимы значительные денежные затраты.
• Не все теплые полы бывают надежными. Водяной пол обладает меньшей эффективностью, чем электрический образец.

Как сделать теплый пол от отопления. Места установки

Большое количество труб ограничивает место использования теплого пола. Наиболее распространен он в частных строениях. В многоэтажках система отопления не рассчитана на этот вид обогрева. Сделать теплый пол в квартире возможно, но тогда будет холодно в вашей комнате или у соседей по стояку, все зависит от типа запитки. В некоторых случаях холодно будет по всему стояку, так как гидравлическое сопротивление теплого пола во много раз выше, чем у радиаторной системы. Это приводит к закупорке движения теплоносителя. По описанной причине получить разрешение на монтаж теплого пола в квартире у управляющего проблематично, а установка без него является административным правонарушением.

В современных новостройках делают две системы отопления для водяного теплого пола и радиаторного отопления. Владельцу квартиры не требуется разрешение на установку теплого пола, так как в системе заложен запас гидравлического сопротивления.

Особенности устройства теплого пола:

Большое количество труб ограничивает место использования теплого пола. Наиболее распространен он в частных строениях. В многоэтажках система отопления не рассчитана на этот вид обогрева.

Сделать теплый пол в квартире возможно, но тогда будет холодно в вашей комнате или у соседей по стояку, все зависит от типа запитки. В некоторых случаях холодно будет по всему стояку, так как гидравлическое сопротивление теплого пола во много раз выше, чем у радиаторной системы. Это приводит к закупорке движения теплоносителя.

По описанной причине получить разрешение на монтаж теплого пола в квартире у управляющего проблематично, а установка без него является административным правонарушением.

Современные новостройки

В современных новостройках делают две системы отопления для водяного теплого пола и радиаторного отопления. Владельцу квартиры не требуется разрешение на установку теплого пола, так как в системе заложен запас гидравлического сопротивления.

Особенности устройства теплого пола

• Принцип действия: Теплый пол работает на основе принципа теплопередачи. Тепловой насос или котёл нагревает теплоноситель, который через систему трубопроводов передает тепло в помещение.
• Материалы: для изготовления теплого пола используются специальные материалы, такие как полимерные трубы, ППУ, ПВХ и другие.
• Монтаж: для монтажа теплого пола используются специальные инструменты и техника, такие как тепловой насос, котёл, системы трубопроводов и другие.

• нельзя размещать нагревательные элементы в местах размещения мебели, так как она перегреется и рассохнется;
• длина контура не должна превышать нормы:
• при диаметре трубы 16 мм – 70-90 м;
• 17 мм – 90-100 м;
• 20 мм – 120 м;

Оптимальной длиной контура считают 50-60 м для трубы 20 мм. Гидравлическое сопротивление и тепловая нагрузка находятся в прямой зависимости. Целесообразно установить два небольших контура, чем один длинный. Вода для движения будет затрачивать меньше энергии, отдавая большую часть для обогрева пола.

• шаг укладки – 100-500 мм;
• использование терморегуляторов предотвращает перегрев системы.

Устройство теплого пола водяного. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

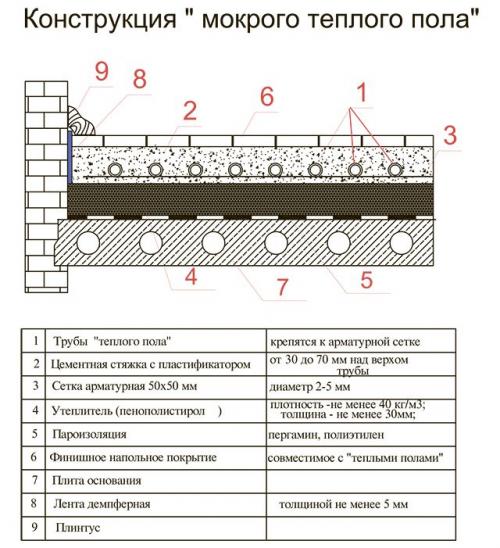

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Что нужно для теплого пола электрического. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Реклама. ООО «Группа Теплолюкс» LjN8K1Gvj

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Что нужно для теплого пола водяного. Подготовительная работа: инструмент, расходные материалы

Понадобятся: плоскогубцы, уровень строительный, рулетка, ключи разводные и гаечные, отвёртка, зубило, ножницы для металлопластиковой трубы, горячая сварка для пластиковых труб, перфоратор, шуруповерт, такер.

Список материалов будет отличаться. Рассмотрим детально каждый случай.

Бетонный тёплый водяной пол. Дополнительно к инструментам потребуются:

1. Бетономешалка/миксер.
2. Шлифмашинка.
3. Для основы — смесь цемент-песок с добавками и присадками:пластификатор — 0,6–1 л/м2 — делает смесь эластичной, основу прочной (выдерживает свыше 50 °С) и даёт возможность делать её (основу) высотой в 30 мм;
   фибра (3 дм3 на 20 м2) облегчит распределение стяжки при площади помещения от 40 м2 и её закрепление (арматурная сетка не нужна).
4. Арматурная сетка (150/150 мм ячейка и 5 мм — сечение прута).
5. Теплоизоляционный материал толщиной от 50 мм для прохладного перекрытия (если снизу подвал или земля) и от 20 мм при межэтажном, плотностью 25 кг/м3. Применимы: пенопласт, теплоизоляционные плиты (плотность от 40 кг/м2) из пенополистирола с замковым соединением по бокам и с самофиксирующими бобышками на поверхности, что позволит монтировать трубы Ø 16–19 мм.

1. Плёнка полиэтиленовая.
2. Демпферная лента для компенсации термического расширения стяжки.
3. Трубы (5–7 м/м2).

Внимание! Длина трубы не должна превышать 90 м при самом большом диаметре трубы, чтобы сохранить давление в системе и прогрев пола был равномерный. Правило! Меньший диаметр труб — меньшая их длина.

Закрепляем трубы скобами или установочными шинами.

При лёгком ТВП понадобятся:

• под основу: МДФ или фанера (влагостойкие), ЛДСП, ОСП;
• железные пластины-термораспределители;
• шурупы;
• 16–20 мм трубы;
• 10-ти мм листы ГВЛВ при укладке поверх теплого пола плитки или линолеума;
• пластиковые хомуты, колена и переходники, согласно автоматике (коллектору, котлу).

Котёл, коллектор

Котёл являет собой нагревающий механизм системы . Подойдёт любой, главный принцип выбора — регулировка температур от 30 °С.

Коллектор распределяет тепло по всем контурам системы. Выбираем следующий:

• оборудован регуляторами расхода, клапанами-термостатиками;
• в наличии сливные краны на входе/выходе трубопровода;
• есть термостат;
• с  узлами-смесителями , имеющими регулирующий клапан. Лучшим таким узлом считается тот, что имеет двухходовой/трёхходовой зонный клапан.

Подготовка поверхности

Критерий — её идеальная ровность при любом ТВП. Допустимы перепады ±5 мм всей поверхности и впадины/выступы — 10 мм. При случае повышенной влажности помещения: сверху высохшей стяжки — полиэтиленовая плёнка.

Далее — теплоизоляция: по всему периметру помещения клеится демпферная лента шириной от 5 мм. Она находит на стены (стойки, дверные коробки и т. п.) на 20 мм и более в высоту.

Пока на этом можно остановиться и произвести некоторые нужные расчёты.

Источник: https://domastroevo.ru/novosti/teplyy-pol-ot-otopleniya-kak-podklyuchit-teplyy-pol-k-otopleniyu-v-chastnom-dome-9-shem

Правила раскладки труб теплого пола. Как самостоятельно произвести укладку труб для теплого водяного пола

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система обогрева жилья может быть как дополнительной, так и основной.

Чтобы осуществить правильный монтаж системы отопления, необходимо знать об ее особенностях.

Из какого материала лучше всего выбрать трубопрокатные материалы

Для обустройства водяных полов можно использовать изделия из следующих материалов:

• меди;
• сшитого либо линейного полиэтилена;
• комбинации алюминия и полиэтилена либо полипропилена;
• композита из полиэтилена и поливинилэтилена (стекловолокно).

Трубопровод из меди обладает наилучшими характеристиками. У него наивысший уровень тепловой отдачи, он очень долговечен, не подвержен коррозии. Однако медные изделия стоят дорого, для их монтажа требуется дополнительное оснащение. Кроме этого, такую систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать для обустройства теплых полов изделия из полиэтилена. Он может быть сшитым (РЕ-Х) либо линейным (PE-RT).

Достоинства изделий:

1. Высокий уровень теплопроводности.
2. Длительная износостойкость.
3. Повышенная гибкость.
4. Внутренние стенки гладкие, благодаря этому они забиваются отложениями очень медленно.
5. Материал не корродирует.
6. Он может выдерживать неоднократное замерзание теплоносителя.
7. Самостоятельный монтаж таких элементов сети прост, так как для их правильной укладке не требуется использование специальных инструментов и приспособлений.

Наиболее надежен PE-X-A. Этот материал обладает наивысшей плотностью поперечного сшивания (85%). Благодаря этому у него ярко выражен эффект «памяти». Иными словами — после теплового расширения, элементы сети всегда возвращаются к изначальному состоянию . Это дает возможность использовать аксиальный вид фитингов с надвижными кольцами, их без проблем можно замуровывать в стяжку.

У аналогов PE-RT нет феномена «памяти». Из-за этого с ними используются лишь фитинги цангового типа. Их запрещено замуровывать. Однако когда контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе. В этом случае применение PE-RT оправдано.

Производители изготавливают также трубы для водяного пола из композита. В этом случае верхний и нижний слой выполняется из полиэтилена, между ними вклеена фольга из алюминия (PE-X-Al-PE-X либо PE-RT-Al-PE-RT). Металл армирует элементы теплого водяного пола и служит преградой для кислорода.

Недостаток алюмопластика состоит в том, что он неоднороден. Разные степени теплового расширения металла и полимера могут вести к расслоению материала.

Исходя из этого, лучшим выбором будут полиэтиленовые изделия, армированные поливинилэтиленом (EVOH). Он существенно уменьшает проникновение кислорода в водный теплоноситель сквозь трубные стенки. Это армирование может быть верхним покрытием либо располагаться между слоями полиэтилена. Второй вариант более предпочтителен.

Водяные теплые полы можно укладывать из труб таких размеров:

• 16×2;
• 17×2;
• 20×2 мм.

Как рассчитать метраж элементов для сборки системы?

Перед их монтажом необходимо осуществить расчет водяных полов. С этой целью составляется схема системы с водяными контурами. Что учесть при расчете:

1. Там, где будет расположена мебель, напольное оборудование, техника трубы устанавливать не надо.

Протяженность контуров сечением 16 мм не должна быть более 100 м. Длина труб 20 мм для устройства теплого пола не должна превышать 120 м. В противном случае давление в обогревательной сети будет слабым. Поэтому каждый контур должен располагаться на площади не больше 15 м².

1. Разница между их протяженностью должна составлять не более 15 м. Иными словами — их нужно делать приблизительно одной длины. Объемное помещение следует разделять на несколько обогревательных веток.
2. Оптимальный шаг укладки труб водяного теплого пола равен 15 см, если использовать эффективную теплоизоляцию. При суровом климате и частых морозах от -20º и ниже, промежуток меж витками у внешних стен уменьшается до 10 см.
3. При промежутках в 15 см между трубами, их затраты равны около 6,7 м на 1 м² площади полов. При монтаже с шагом в 10 см — 10 м.

Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.

Укладка водяного контура змейкой является самым простым. Осуществляется он петлями. Такая схема монтажа оптимальна в комнате, поделенной на функциональные зоны, в которых планируется применять различные режимы температур.

Когда первая петля монтируется по периметру помещения, а внутри него пускается одинарная змейка, то половину площади будет достаточно прогревать горячая вода. В другой части комнаты станет циркулировать остывший теплоноситель. Поэтому в ней будет прохладно.

Используется и еще одна разновидность такой схемы — двойная змейка. При ней подающие и обратные водяные ветки идут по всей комнате рядышком.

Третья вариация подобной схемы — распределение витков угловой змейкой. Она применяется в угловых комнатах, когда внешними являются две стены.

Как сделать теплый пол в частном доме. Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Как сделать теплый пол электрический. Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L , где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Источник: https://mebel-doma23.ru/novosti/kak-sdelat-teplyy-pol-elektricheskiy-ili-vodyanoy-chto-luchshe

Технология устройства теплых полов. Виды теплого пола

В зависимости от типа теплоносителя различают:

• водяные (гидравлические);
• электрические теплые полы.

Электрические в свою очередь бывают кабельными, пленочными и инфракрасными. Выбор оптимального вида системы делается индивидуально.

Водяные теплые полы

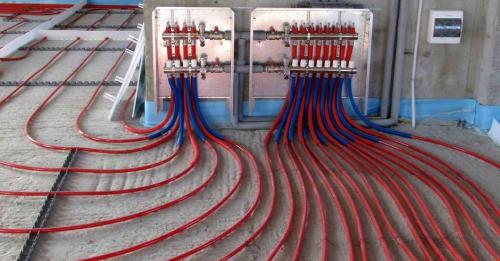

Водяные теплые полы представляют собой трубы, уложенные «змейкой» или по спирали под напольное покрытие. Теплоносителем выступает горячая вода, которая циркулирует в системе. Гидравлический теплый пол целесообразно делать во всей квартире и тогда, когда уже установлено автономное отопление.

Водяные системы можно смонтировать самостоятельно, требования к монтажу указаны в ДБН. Но этого ни в коем случае нельзя делать путем врезания труб к стоякам центрального отопления. Причин у такого ограничения несколько:

• объем теплоносителя на дом рассчитывается по квадратуре квартир и количеству секций батарей. Если один из жильцов врезается в стояк, нагрузка на всю систему возрастает. В лучшем случае система компенсируется, и работники ЖЭКа придут проверять перерасход теплоносителя. В худшем – в квартирах ваших соседей ощутимо похолодает, т.к. теплоноситель уйдет в ваши полы;
• вода, используемая для центрального отопления, часто очень грязная. И если радиаторы можно снять и вымыть, то система теплого пола просто выйдет из строя через пару отопительных сезонов.

Поскольку во многих городах Украины установка автономного отопления запрещена или осложнена на местном уровне, гидравлические теплые полы зачастую подходят только владельцам жилплощади в новостройках.

Электрические теплые полы

Здесь в качестве теплоносителя выступает электричество. В зависимости от вида, система может представлять собой маты, внутри которых находится электрический кабель, или тонкую пленку. Наиболее экономичным на сегодня является инфракрасный пленочный теплый пол – у него самое низкое энергопотребление. Требования к укладке таких систем также описаны в ДБН.
