Начинать строительство любой сложности лучше на основании планирования. Понимание предстоящих материальных (а, значит, и финансовых) затрат поможет правильно распределить бюджетный ресурс.

Прежде всего, необходимо решить, каким будет фундамент. Каркас теплицы из профильной трубы можно установить на ленточном или столбчатом основании. Я считаю более практичным второй вариант. Дело в том, что профильный каркас сам по себе является жестким, устойчивым к деформациям и одновременно легким сооружением. Для его фиксации достаточно отдельных точек опоры; бетонная лента – избыточный и более трудоемкий вариант.

Схема арочной теплицы 3х4

Источник dekoriko.ru

Планирование включает выбор материала покрытия. Из трех возможных вариантов (стекло, поликарбонат, пленка) оптимальным соотношением цена/качество обладает поликарбонат. Он долговечен, хорошо сочетается с профильным каркасом, имеет необходимую прочность и прозрачность.

Для качественного планирования нужен чертеж будущей теплицы. Он должен быть достаточно подробным, чтобы облегчить выполнение следующих задач:

• Уточнить размеры и форму, как всего каркаса, так и составляющих элементов.
• Рассчитать, сколько материалов потребуется для строительства.
• Запастись необходимым инструментом.
• Разбить строительство на логичные этапы.

Чертеж можно сделать в виде эскиза (от руки). Главное, чтобы на нем присутствовали необходимые пропорции и были указаны размеры. На чертеже теплицы-домика в обязательном порядке отображают следующие детали и значения:

• Длину и ширину (периметр основания) парника из профиля.

Схема теплицы с размерами

Источник teplica-exp.ru

• Расположение стоек (вертикальных элементов каркаса). Кроме количества, указывают высоту и расстояние между ними.
• Обвязку из поперечин, соединяющую верхние концы стоек.
• Устройство крыши. Она может быть треугольной (двускатной) или арочной. В любом случае указывают количество и форму сегментов, а также способ их фиксации.
• Подвижные детали (дверь, форточки) с размером и способом установки.

Связанные вопросы и ответы:

Что такое профильная труба и почему она подходит для строительства каркаса теплицы

На рынке сегодня имеется большое разнообразие теплиц с каркасами из металлического профиля (оцинкованного или окрашенного), дерева, алюминия и полимеров.

Сделать правильный выбор покупателям среди такого разнообразия очень непросто. Кажется, что все предлагаемые варианты хороши. Недобросовестные производители и продавцы соблазнительно расписывают преимущества своих конструкций, сознательно умалчивая о недостатках. Ведь им надо реализовать свою продукцию.

Нужно понимать, что . Чем он прочнее, тем надёжнее, долговечнее, устойчивее и безопаснее теплица. Именно к нему крепится покрытие. Слабый каркас при деформации разрушит кроющий материал и Вам придётся не только покупать новую теплицу, но и заниматься вывозом крупногабаритного мусора.

Следует учесть достоинства и недостатки каждого вида.

Возможность монтажа без фундамента

-

+

-

-

+

Взглянув на плюсы и минусы можно сделать вывод что оптимальным вариантом для теплиц является металлический каркас.

Зачищенный цинковым покрытием металлический профиль — проверенное практическое решение, которое способно обеспечить теплице:

• необходимые размеры пo длине, ширине и высоте;
• удобство и простоту самостоятельного монтажа;
• высокую устойчивость к механическим повреждениям и весовым нагрузкам;
• малый вес конструкции;
• прочность и долговечность.

Оцинкованный металл, в отличие от традиционных деревянных опор, не может заболеть грибком, покрыться плесенью или заразиться болезнетворными организмами, которые губительно влияют, как на растения, так и на саму несущую конструкцию.

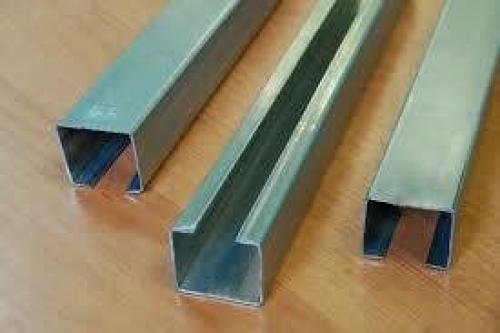

Мы рассмотрим виды металлических профилей, применяемых для изготовления каркасов теплиц.

По типу каркаса различаются теплицы из профильной замкнутой трубы прямоугольного или квадратного сечения и теплицы из V, П-образного профиля.

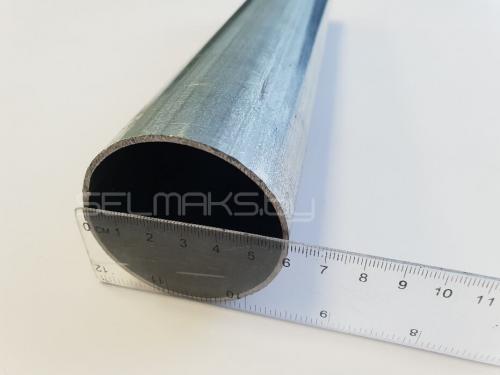

Труба с большим диаметром используется в.

Сразу следует отметить что самым надежным способом защиты металла от коррозии (ржавчины) является оцинкование. Металл, защищенный цинком, не ржавеет, его не нужно дополнительно обрабатывать по прошествии скольких-то лет. Хороший оцинкованный метал практически неуязвим и простоит более 50 лет.

Не стоит рассматривать теплицы из черного металла, окрашенные или обработанные каким-либо видом защиты от внешней среды. В теплице создается очень влажный климат, никакая краска, грунтовка не способны противостоять агрессивной влажной среде и металл быстро приходит в негодность. В течении 2-х лет весь каркас придется заново зачищать, заново все перекрашивать, для этого потребуется теплицу еще и разобрать и т.д., т.е. это того не стоит.

Металлоёмкость любой конструкции сильно влияет на её конечную цену и вес. Т.е. чем больше металлических элементов, тем крепче каркас. Чем толще труба, тем больше вес и выше прочность. Получается прямая зависимость: чем больше вес каркаса, тем он прочнее и дороже.

Наверное, всем будет понятно, что лучшие показатели на жёсткость, прочность, стойкость на изгиб и кручение, будут в замкнутой трубе.

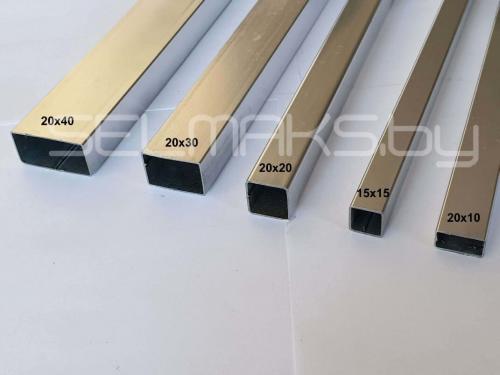

Прочность металлопрофиля квадратной формы можно регулировать не только с помощью подбора ширины стороны квадрата, но и толщиной стенки.

Пример испытания профилей под нагрузкой. Испытывать будем V образный профиль, трубу 20х20, трубу 40х20 и трубу 40х20 с дополнительным ребром жесткости.

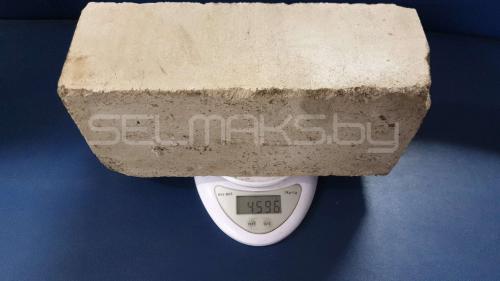

Вес кирпича 4,6 кг.

Испытываются трубы с одинаковой толщиной стенки 0,7мм.

Какие инструменты и материалы необходимы для строительства каркаса теплицы из профильной трубы

При монтаже каркаса из профильной трубы необходимо придерживаться определенного порядка действий:

Этап первый – подготовка площадки и разметка

Выбранный для строительства участок расчищают от мусора, камней, растительности. Поверхность выравнивают, в крайнем случае допускается небольшой уклон в 10 см.

Разметку осуществляют с помощью колышков, которые вбивают в землю по периметру будущего сооружения

Вбив колышки и натянув веревку, проверяют равенство противоположных сторон и диагоналей четырехугольника. С размеченной площадки снимают дерн, перекапывают грунт, слегка утрамбовывают его или ждут несколько недель, пока земля осядет сама.

Этап второй – фундамент

Для тяжелого каркаса из профильной трубы лучший вариант фундамента – ленточный или свайный. Такой выбор позволяет укрепить конструкцию, сделать ее максимально долговечной, защитить от порывов ветра.

Сваи используют в регионах со слабым, «плывущим» грунтом или там, где он слишком крепкий, каменистый, сложный для рытья траншей. Опоры устанавливают по периметру с шагом 70-90 см, выравнивают края, находящиеся над поверхностью, с помощью уровня. После монтажа свай на них укладывают обвязку из бруса или приваривают профильные трубы большого сечения.

Для теплицы средних размеров используют сваи длиной 1,2-1,4 м

Заливку ленточного фундамента начинают с подготовки траншеи глубиной 0,5 м, шириной 0,3 м. На дно насыпают слой щебенки (10 см) и песка (10 см), проливают водой, утрамбовывают. Сверху укладывают полиэтиленовую пленку или рубероид. Опалубку монтируют из картона, теса, досок или фанеры и заливают цементным раствором. Она должна возвышаться над поверхностью грунта на 10-20 см.

Через неделю, после того как бетон «схватится», верхнюю часть фундамента накрывают гидроизоляционным материалом, а боковые стороны обмазывают расплавленным битумом. Для крепежа каркаса из труб в основание перед заливкой заранее монтируют анкерные болты или шпильки.

Инструменты и материалы для строительства каркаса теплицы из профильной трубы

Для монтажа каркаса из профильной трубы необходимо иметь следующие инструменты и материалы:

• Профильная труба (размер зависит от проекта теплицы)
• Сваи или ленточный фундамент (в зависимости от выбранного типа фундамента)
• Обвязка из бруса или профильные трубы большого сечения
• Цементный раствор
• Щебенка и песок для фундамента
• Полиэтиленовая пленка или рубероид
• Картона, теса, доски или фанеры для опалубки
• Колышки и веревка для разметки
• Уровень и отвес для проверки горизонтальности и вертикальности конструкций
• Сварочный аппарат и электроды для сварки профильных труб
• Болты и гайки для крепления элементов каркаса

Этапы монтажа каркаса из профильной трубы

Монтаж каркаса из профильной трубы включает следующие этапы:

1. Подготовка участка: расчистка от мусора, камней и растительности, выравнивание поверхности.
2. Разметка: вбивание колышков по периметру будущего сооружения, натягивание веревки для проверки равенства противоположных сторон и диагоналей четырехугольника.
3. Устройство фундамента: выбор типа фундамента (ленточный или свайный), подготовка траншеи или установки свай.
4. Монтаж обвязки: укладка обвязки из бруса или приваривание профильных труб большого сечения на сваи или ленточный фундамент.
5. Сварка профильных труб: соединение элементов каркаса с помощью сварочного аппарата и электродов.
6. Крепление элементов каркаса: использование болтов и гаек для крепления элементов каркаса.

После завершения монтажа каркаса из профильной трубы можно приступать к установке стеклопакетов или поликарбоната, а также к внутреннему обустройству теплицы.

Как выбрать подходящую профильную трубу для строительства каркаса теплицы

Чертеж теплицы и сборка

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов. На схеме нужно указать следующие данные:

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

• Для вертикальных стоек нарезать профильную трубу необходимого размера.
• Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
• Сверху стоек нужно зафиксировать обводку.
• Сделать замеры и отрезать детали для вертикальных столбов.
• Поперечными перекладинами соединить и зафиксировать все стойки.
• Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Преимущества сварных конструкций

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:

• сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
• профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
• при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Фундаментные работы

Размеры теплицы из поликарбоната

Первым этапом является закладка фундамента, параллельно с которым заливаются ограждения для гряд. Для каркаса лучше использовать квадратные трубы или уголки из металла. Сначала изготавливают обвязку, а затем крепят ее на фундаменте.

Обвязка фиксируется на фундаменте с помощью анкерных болтов.

Какие размеры должна иметь теплица, построенная из профильной трубы

О прочности каркасов, изготовленных из незамкнутого и V-образного профилей доподлинно неизвестно, но можно однозначно утверждать, что она значительно ниже, чем у каркасов, изготовленных из замкнутой электросварной трубы. Несущим элементом каркаса теплицы являются металлические дуги, от жёсткости которых зависит общая устойчивость всей конструкции.Общеизвестным фактом является то, что в средней полосе России зимы бывают малоснежными и многоснежными. По данным Гидрометцентра в многоснежные зимы высота снежного покрова в среднем составляет от 60 до 80 см. Вес скопившегося прессованного снега со льдом на крыше теплицы может достигать 200-250 кг/м2, и теплица должна быть способна ему противостоять.

В таблице 1 представлены результаты испытаний различных дуг шириной 3 м и высотой 2,10 м на предмет сопротивления экстремальным нагрузкам (200 кг).

ТАБЛИЦА 1

• Одинарные дуги из труб 20х20 мм и 25х25 мм не выдерживают даже минимального значения экстремальных нагрузок, поэтому не могут рассматриваться в качестве приемлемых вариантов для изготовления теплиц.
• Одинарная дуга из трубы 20х40 мм способна выдержать только нижний порог экстремальных нагрузок.
• Лишь двойная дуга из трубы 20х20 мм с запасом перенесла даже максимальные значения экстремальных нагрузок.

ТАБЛИЦА 2

Полученные данные (таблица 2) дают чёткое представление о том, сколько несущих элементов (дуг) и с каким шагом между ними необходимо теплице размером 3х4 м (самый распространённый вариант), чтобы она гарантированно выдерживала максимальные снеговые нагрузки. Данные испытания наглядно демонстрирует тот факт, что при выборе теплицы всегда нужно учитывать как толщину стенки металла, так и тип трубы, из которой изготовлены несущие элементы. Одинарная дуга из трубы 20х40 мм НЕ ЯВЛЯЕТСЯ аналогом двойной дуги из трубы 20х20 мм. Чтобы добиться такой же прочности, как у двойной дуги, вам потребуется большее количество таких дуг, что значительно усложнит монтаж теплицы и проектирование оптимальной системы вентиляции. В итоге такая теплица обойдется значительно дороже. В большинстве случаев продавцы ссылаются на значения по ТУ. Важно понимать, что значения могут быть указаны в соответствии с ГОСТ (государственный стандарт) или ТУ (технические условия). Толщина стенки трубы, указанной по ТУ зачастую сильно отличаются от реальных значений в меньшую сторону (до 20%). Значения по ГОСТ таких отклонений не допускают.

Как правильно соединить профильные трубы между собой при строительстве каркаса теплицы

Профильные трубы составляют изрядную долю от общих продаж металлопроката. Если на поперечном срезе форма трубы отличается от круга, то её называют трубой профильной. Сечение такой трубы может быть овальным и треугольным, в форме шести- и восьмигранника.

Но наибольшее признание и распространение получили трубы с сечением квадрата и прямоугольника. Это могут быть трубы стальные и чугунные – всё зависит от запрашиваемых покупателями характеристик.

Используют их в основном для создания всевозможных каркасов, причём настолько широко, что трудно назвать отрасль, где бы их не было: от строительства (гаражи, павильоны, беседки и т.д.) до медицины (изготовление медицинской мебели, тренажёров), а также встречается использование в качестве опор. Такое широкое применение должно подразумевать и достаточную надёжность.

Защита труб от разрушения под действием коррозии подразумевает обработку их различными средствами, защищающими железо от соприкосновения с кислородом воздуха и водой. Рассмотрим наиболее распространённые способы.

Лакокрасочное покрытие наиболее широко распространено. Плюсом является его технологичность и низкая стоимость. В состав таких покрытий могут входить также ингибиторы коррозии. Минус – в недолговечности. Перепады температур и механические повреждения приводят к образованию трещин, ухудшению внешнего вида и появлению ржавчины.

Цинкование применяется давно и заняло своё достойное место среди способов защиты. Ведь покрыть цинком можно как наружную часть трубы, так и всю трубу целиком, изготовив её из листа оцинкованного железа. Это хорошая защита, но, к сожалению, не панацея от ржавчины.

Всё дело в том, что при образовании механических повреждений, когда слой цинка разрушается и железо выходит на поверхность, эти два металла образуют гальванопару. Коррозировать в ней поначалу будет более электроотрицательный металл (Zn). До тех пор, пока полностью не уйдёт из сферы реакции – то есть из капли на поверхности трубы. Тогда придёт очередь железа.

Причём известно, что когда на цинковом покрытии образуются значительные дефекты, коррозия происходит даже стремительней, чем в случае отсутствия покрытия. Вариант - использовать сочетание методов защиты, что убережёт цинковое покрытие от механических повреждений и уменьшит поступление воды к железу.

Следует помнить, что оцинкованную трубу не стоит красить алкидной краской, т.к. краска окислится.
Хорошие результаты даёт нанесение битумного или битумно-каучукового покрытия, если труба эксплуатируется в температурных условиях от -10 до +40, то его может хватить на 10-15 лет.

Если труба или её часть будет работать в условиях повышенной влажности, можно заранее позаботиться о дренаже или обернуть её материалом, предотвращающим поступление к ней воды.

Как обеспечить надёжную устойчивость каркаса теплицы из профильной трубы

Использование стеклянной обшивки требует создания теплиц с ровными плоскостями. Однако даже отсутствие гибкости не помешало придумать большое разнообразие парников.

Классическим вариантом считается двускатная конструкция в форме домика. При правильном расчете уклона на скатах не задерживаются снежные накопления.

Односкатный вариант является пристройкой к дому. Теплица напоминает половинку двускатной конструкции.

Важно! Односкатные теплицы всегда пристраивают к стене здания с южной стороны.

Теплица в форме купола обладает повышенной прочностью. Внутри обеспечивается оптимальное естественное освещение за счет преломления потоков света. Минусом считается сложность конструкции.

Внешне парник Митлайдера напоминает двускатную конструкцию. Однако крыша теплицы из стекла имеет особое устройство. Один скат сделан выше противоположного примерно на 40 см. За счет такой конструкции обеспечивается лучшая вентиляция.

Теплицы-термоса бывают заглубленные и частично заглубленные. Боковые стены сделаны из кирпича или бетона и располагаются большей частью в земле. На поверхности выступает только стеклянная крыша.

Пирамида аналогично купольной теплице отлично рассеивает дневной свет. Конструкция сложнее по сравнению с двускатным вариантом, но проще купольного парника.

Еще одним различием является каркас теплицы под стекло, где материалом выступает металл или дерево. В первом случае аналогично можно выделить различия. Металлические каркасы делают из профильной трубы или уголка. Круглую трубу использовать нежелательно из-за сложности крепления стеклянной обшивки.

Как защитить профильную трубу от коррозии и повреждений

Теплицу можно построить из различных материалов: из дерева,, из металла. Выбор определяется поставленной задачей и доступными ресурсами. А к ресурсам относятся и выделенные на постройку деньги, и возможность достать желаемый материал, и наличие инструмента, и умение с ним работать.

Самая прочная и долговечная постройка будет из металла. А он в виде профильных труб является очень удобным для работы. К плоским граням трубы удобно крепить дополнительные детали, их хорошо соединять внакладку одну с другой. Но от строителя потребуются слесарные навыки.

Вид профиля и размер труб для теплицы

Профильная труба обычно в сечении имеет форму квадрата или прямоугольника. Размеры в сечении рекомендуются 40×20 мм, 40×40 мм² при толщине стенки 2 мм, 20×20 мм² при толщине стенки 1,0-1,5 мм. Стандартная длина профтрубы в продаже 6,05 м. Стоимость её зависит от размера и качества стали, из которой она сделана.

Трубы бывают без покрытия и оцинкованные. Конечно, второй вид более устойчив к коррозии. Оцинковка защищает поверхность металла даже при наличии царапин и вмятин.

Но оцинкованные изделия не рекомендуется соединять сваркой, лучше использовать болтовое соединение и стыковочные элементы.

ФОТО: setroom.ru

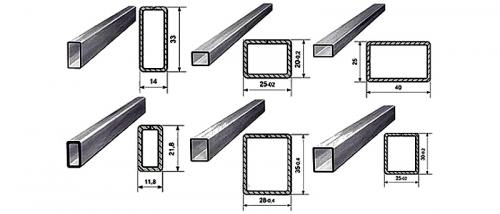

Профильные трубы и их размеры

Материал для обшивки каркаса

Обшивку каркаса делают обычно из полиэтиленовой плёнки, из, реже – из стекла. Плёнка быстро стареет и рвётся, стекло по неосторожности можно разбить. Кроме того, под стекло нужно делать специальные рамы, что увеличивает время строительства и ведёт к его удорожанию. А поликарбонат является оптимальным вариантом. Он легко обрабатывается, прочен, довольно просто крепится к каркасу, хорошо пропускает свет. Правда, есть информация, что со временем поликарбонат желтеет. Так что выбор за строителем.
