Теплый пол: самостоятельная установка

Теплый пол: самостоятельная установка

Этапы установки:

Подготавливается основа — ею для водяного пола при мокром способе установки может стать обычный грунт или забетонированная поверхность. Она должна быть идеально ровной. Если основание будет рельефным, то существует большой риск образования воздушных полостей, которые негативно влияют на отопительную систему, увеличивая нагрузку на насос.

Укладывается слой гидроизоляции — он должен составлять не менее 2 мм толщины, можно использовать специальные пленки и мембраны.

Монтируется теплоизоляционный слой — он формируется из утеплителя с низкой теплопроводностью. Для этой цели часто используют, например, пенополистирол, плотность которого составляет 35 кг/м3.

Укладывается система труб — очень важный элемент тёплого пола, отвечающий за циркуляцию горячего теплоносителя. Оптимальный вариант для тёплого водяного пола — гибкие трубы из материала, однородного по составу, к примеру, PE-RT.

Устанавливается стальная решётка — её монтируют сверху в качестве каркаса для цементной стяжки, обычно размер ячейки такой решетки составляет примерно 5 см.

Выполняется стяжка — для её заливки замешивают цементный раствор в стандартных пропорциях. Чтобы раствор был пластичнее, в него подмешивают специальные добавки либо используют готовую сухую строительную смесь, предназначенную для этих целей. Толщина стяжки составляет примерно 5 см.

Монтируется финишное покрытие пола — оно может быть любым, если только на нем стоит маркировка, подтверждающая совместимость с системой теплого пола. Предпочтение лучше отдать натуральным материалам, каменной и керамической плитке. Хорошо зарекомендовал себя керамогранит. К обустройству финишного пола приступают после полного высыхания стяжки.

Источник: https://aystroika.info/novosti/kak-podklyuchit-teplyy-pol-svoimi-rukami-kak-podklyuchit-teplyy-pol-k-otopleniyu-v-chastnom

Связанные вопросы и ответы:

Что такое теплый пол

Кабельный пол — пионер этого рынка. В его основе токопроводящая нагревательная жила с высоким сопротивлением. Когда по ней проходит электричество, кабель нагревается. А чтобы защитить жилу и пользователей, провод покрыт изолирующими и экранирующим слоями (алюмолавсановая лента+медные проволоки), а снаружи все спрятано за внешнюю оболочку.

В современных кабелях — две жилы. Одножильные кабели нужно подключать к питанию с обоих концов, а двухжильные — только с одного. Значит и укладка будет проще, но и цена на них выше.

Кабель резать нельзя. Укоротив провод, вы уменьшите сопротивление, а значит подскочит мощность и система может не выдержать и сгореть. До покупки комплекта нужно внимательно выбирать комплект: длина в соотнесении с мощностью уже посчитана производителем — в документации указывается  рекомендуемая площадь укладки.

Такой теплый пол укладывается на бетонное основание, застеленное теплоизоляцией. На него — монтажная лента. И уже на нее фиксируется кабель специальной крепежной системой. Сверху все заливается стяжкой в 3 — 5 см.

Нагревательный мат — готовая система. Кабель закреплен на сетчатом основании. Укладывается в стяжку, поверх бетонного основания с термоизоляцией. Маты достаточно тонкие, поэтому их можно укладывать не в стяжку, а в плиточный клей. Но тогда термоизоляция не нужна, иначе клей не сцепится с основанием.

Время нагрева электрических полов — среднее. Если речь про холодное помещение, а вы поставили на термостате около 25 градусов, на разогрев может уйти до 8 — 12 часов в зависимости от толщины покрытия. Впрочем, если говорить про рядовой режим эксплуатации в квартире, то тепло вы почувствуете уже через 25 — 50 минут.

Будет разогреваться быстрее, если укладывать не в стяжку, а в наливной пол. Эта же особенность монтажа допускает использование электрического пола с любыми напольными покрытиями. Ведь напрямую греющий кабель взаимодействует только с затвердевшим раствором, в который его уложили.

Срок службы в среднем 30 — 50 лет: каждый производитель указывает свой показатель.

Успешно стартовавшая новинка на отечественном рынке — электрические теплые полы торговой марки «Русское тепло». Их производит группа компаний «Специальные системы и технологии» — крупнейший российский производитель нагревательных кабелей и систем обогрева.

В каталоге бренда — греющие кабели и нагревательные маты, оба продукта сочетаются со всеми видами напольных покрытий. К тому же с инженерной точки зрения системы спроектированы так, что могут укладываться не только на пол, но и на стены под плитку. Последнее решение — идеальный механизм для регулирования влажности в ванных, уборных, постирочных.

При производстве систем «Русское тепло» используются  качественные и экологичные материалы, на продукцию дается 50 лет гарантии.

Нагревательные маты  «Русское тепло» — двухжильные, значит для подключения к электричеству нужен всего один внешний провод. Жилы многопроволочные, такой конструкцией достигается наивысшая надежность при поворотах и изгибах. Кабель защищен экраном из алюмолавсановой ленты, при правильном монтаже это обеспечивает абсолютную электробезопасность. А внешняя оболочка из термоэластопласта устойчива к повреждениям во время механических нагрузок и монтажа.

Маты — готовое решение, которое можно уложить в стяжку или под плиточный клей. Их мощность 160 Вт/м2 — хватит как для комфортного обогрева, так и в качестве дополнительного источника тепла. Кабель прокладывается  в стяжку на 3-5 см. Его мощность при монтаже регулируется с помощью шага укладки. Иными словами, чем плотнее укладка, тем теплее.

На каждой коробке и в каталоге производителя есть подробное соотношение площади помещения, на которую рассчитана мощность мата. Например, на 14 «квадратов» подойдет мат мощностью 2240 Вт.

Выбор редакции

«Русское тепло»

Теплые полы

Нагревательные маты для укладки в любом помещении под любое напольное покрытие и даже на стены. Гарантия — 50 лет.

Источник: https://doma-na-veka.ru/novosti/stroitelnyy-remont-montazh-teplogo-pola-ot-do-ya

Какие есть типы теплого пола

Но сперва поговорим про их плюсы и минусы, которые, конечно же, у них есть. Мы не будем перечислять совсем мелкие и незначительные, но хотим отметить, что есть разные типы теплых полов, поэтому недостаток, который присущ одному, может быть неактуален для другого. Относится это и к преимуществам, поэтому это мы будем отмечать отдельно. Итак, преимущества:

Равномерное распределение тепла за счет большой площади и низкого расположения. За счет этого теплоноситель может иметь более низкую температуру, что выливается в экономию.

Теплые полы безопасны.

Они эстетичны, просто потому, что их не видно и они никак не портят внешний вид помещения.

Ногам всегда будет тепло, даже если в помещении холодно. А, как известно, ноги должны быть в тепле всегда.

Теплые полы позволяют сделать гибкую систему отопления, хотя чаще всего они используются как дополнение, но в определенных случаях они могут быть основным источником тепла. Относится это к водяным полам в первую очередь.

Существуют разные типы теплых полов, у каждого есть свои особенности, поэтому можно выбрать то, что лучше всего подойдет именно вам.

Но есть и минусы:

Теплые полы дороже, чем другие отопительные приборы. Отчасти этот минус нивелируется экономией.

В плюсах мы писали, что они позволяют делать индивидуальные системы отопления и могут использовать в качестве единственной системы, но это актуально не для всех регионов России.

На теплый пол нежелательно ставить мебель из пластика, МДФ или ДСП. Во-первых, там он будет греть впустую, а во-вторых, что важнее, мебель из этих материалов при нагреве может выделять вредные вещества. Их концентрация будет крайне низкой, но происходить это будет постоянно.

Можно добавить и сложность ремонта, ведь если с полом что-то случилось, то это будет весьма занимательный квест, который будет заключаться в демонтаже стяжки чтобы найти место неисправности. Это достаточно серьезный недостаток, но нужно сделать оговорку, что если монтаж был правильный, если сам теплый пол (вне зависимости от его вида) высокого качества, то никаких проблем быть не должно. Но этот минус мы не могли не отметить.

Источник: https://postroivsesam.info/novosti/teplyy-pol-ot-idei-do-realizacii

Какие материалы необходимы для установки теплого пола

Теплый пол — это система отопления, которую монтируют под напольное покрытие. Оно охватывает всю свободную от мебели площадь помещения (кроме мест, где расположены тяжелые предметы мебели). Это обеспечивает равномерный нагрев по поверхности пола, тепловой поток идет снизу вверх, постепенно остывая. Так что самая низкая температура в этом случае будет у потолка.

По основному принципу действия различают электрические и водяные теплые полы. В первых (нагревательные кабели, нагревательные маты, инфракрасные пленочные и инфракрасные стержневые полы) генерация обогрева производится при помощи преобразования электрической энергии в тепловую. Во втором теплоносителем является жидкость, разогреваемая в удаленном от рабочей зоны месте.

Из преимуществ теплых полов выделяют:

• Совместимость с большинством напольных покрытий. У некоторых электрических аналогов в силу того, что они могут укладываться непосредственно под материал пола, существуют определенные ограничения в его выборе. Водяные модели этим вовсе не страдают, так как они монтируются в стяжку.
• Эффективность и экономичность. При минимальных затратах энергии теплые полы выдают максимальную эффективность по сравнению с другими системами отоплений.
• Универсальность применения. Такие системы могут выступать основными или дополнительными источниками тепла в доме.
• Экологически безвредные. Теплые полы не вредят окружающей среде.

В перечень недостатков входят следующие:

• Некоторая сложность и трудоемкость монтажа (особенно в случае с водяными теплыми полами).
• У этих же моделей существует вероятность разгерметизации системы и утечка жидкого теплоносителя.
• Уменьшение объема помещения. В определенных случаях толщина стяжки может доходить до 10 см и больше.
• У одножильных электрических полов может наблюдаться незначительная генерация электромагнитного поля, что может считаться вредоносным для здоровья фактором. Поэтому такие системы в комнатах для постоянного проживания монтировать не рекомендуется.

Существуют помещения, где теплый пол устанавливать не целесообразно. Это:

• Помещения малой площади;
• У которых стены только межкомнатного расположения;
• Специализированного предназначения (подвалы, подсобные помещения и другие).

Вкратце информацию о теплых полах можно представить в таблице.

Как выбрать подходящий теплый пол для своей квартиры

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

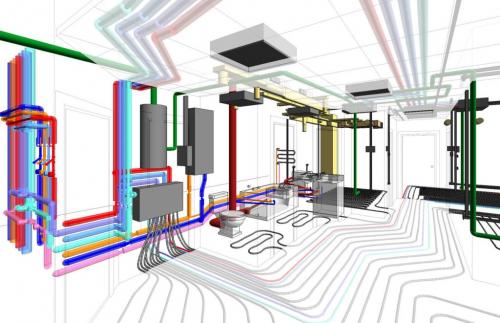

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Как правильно подготовить пол для установки теплого пола

Задача: расчитать мощность теплого пола, нужное количество регуляторов температуры, произвести проверку силовых возможностей электрической сети.

Расчет: максимальная мощность инфракрасного пленочного нагревателя составляет 220 Вт на 1 м2, исходя из общего количества нагревательной пленки рассчитывается сила тока по формуле: I = P/U где I - сила тока, Р - мощность нагревательной пленки, U - напряжение электросети. Показатели силы тока нужно знать для того, чтобы подобрать нужные сечения электрического провода, выбрать подходящую модель терморегулятора и определить соответствие своей штатной электропроводки предполагаемым силовым нагрузкам на нее.

Пример расчета

Помещение: кухня-столовая, которая имеет площадь 20 метров квадратных.

Напольное покрытие - ламинированная доска.

Вид отопления - основной.

Вычитая площадь мягкой мебели и кухонного гарнитура, установленной бытовой техники и отступлений по периметру кухни, на все помещение потребуется количество пленки общей площадью примерно 12 квадратных метров.

Соответственно, общая максимальная мощность нагревательной системы составляет:

Р = 12 м2 х 220 Вт = 2 640 Вт.

І = Р/U = 2 640Вт / 220 В = 12,0 А

Для данного объекта рекомендуется:

• сечения электрического провода, медь - полтора кв. мм;
• минимальная мощность терморегулятора 3 кВт.

Как правильно рассчитать мощность нагревателя для теплого пола

Принцип укладки различен и зависит от того, какой вид водяного пола будет выбран.

Монтаж «мокрого» водяного пола

При работе с этим видом подразумевается создание многослойной системы, состоящей из нескольких элементов.

Подготовленная поверхность. В качестве этого элемента может выступать обычный грунт, либо бетонная площадка. Важное условие этого этапа – ровная поверхность. Сильная рельефность площадки в последующем с определенным риском ведет к тому, что образуются воздушные полости, отрицательно влияющие на систему отопления. Увеличивается нагрузка на насос.

Гидроизоляционный слой. Толщина не менее 2мм.

Теплоизоляция. Целесообразно использовать утеплитель с низким коэффициентом теплопроводности. Например, пенополистирол плотностью 35 кг/м3.

Трубы. Являются одним из важнейших элементов, ведь именно по ним происходит циркуляция горячей воды. Лучше всего использовать трубы из гибкого материала и однородные по составу. Например, PE-RT.

Стальная решетка. Укладывается сверху для удержания раствора. Размер ячейки около пяти сантиметров.

Стяжка. Замешивается раствор стандартной пропорции. Для большего удобства во

время работы возможно применение специальных добавок улучшающих пластичность или покупка уже готовых составов. Толщина слоя – около пяти сантиметров.

Финишное покрытие. Можно установить любое, совместимое с теплыми полами. Но лучше всего использовать натуральные материалы. Хорошо подойдет керамогранит.

Мокрый теплый пол можно устанавливать как в готовом здании, так и на начальных этапах стройки. После установки теплого пола остается только подключить его к системе отопления. Рекомендуется пользоваться собственным котлом, а не подключаться к общей системе отопления.

«Сухой» способ монтажа теплого пола

Установка теплого пола своими руками может проходить и не в такой капитальной форме. Например, в силу размера здания, или из-за желания не затягивать ремонт, водяной теплый пол может быть установлен и иным способом. У этого способа существует ряд плюсов:

• Малый вес. Нагрузка от такого пола составляет всего тридцать килограммов. В то время как стяжка на такую щеп лошадь выдает нагрузку порядка 300 килограмм.
• Скорость монтажа. В отличие от «мокрого» варианта, устанавливать покрытие можно сразу же после установки теплоносителей. Стяжка будет сохнуть около месяца.
• Небольшая высота слоя. Обычно не превышает шести сантиметров.

Существует несколько различных вариантов монтажа без стяжки. Однако самый популярный из них – использование при работе полистирольных плит с пазом. Такие маты позволяют устанавливать отопительные элементы в углублениях. Не прибегая к помощи мастеров.

Рассмотрим процесс монтажа:

1. Выравнивание участка. Подразумевается, что на один квадратный метр пола уклон не должен превышать двух миллиметров. Если он не соответствует этому требованию, его необходимо выровнять. В случае с бетонным полом подойдет тонкая стяжка. Если пол деревянный, придется исправлять это другими способами. Игнорирование этого этапа типичная ошибка при самостоятельной установке. А между тем, уклон теплого пола приводит к образованию в системе воздушных полостей, которые отрицательно сказываются на ее работе.
2. Установка гидроизоляции. Для этого этапа подойдет пленка, толщиной не менее двухсот микрон. Ее необходимо укладывать внахлест, оставляя около десяти сантиметров запаса. Места стыков нужно закрепить скотчем.
3. Демпферная лента. Ее необходимость обоснована тем, что при нагревании бетонная плита расширяется. Иногда это ведет к ее разрушению. Исследования показывают, что при нагреве метра бетона на сорок градусов он увеличивается в размере на 0, 1 мм. Лента амортизирует это расширение.
4. Монтаж полистирольных матов. Маты имеют специальные пазы, в которых и крепятся трубы, для того, чтобы конструкция была надежнее ее стыки нужно обработать клеем.
5. Укладка труб. Крайне ответственный этап, к которому не стоит походить, не зная некоторых деталей. Во-первых, трубы можно раскладывать разным способом. Наиболее популярный – змейка. Однако выложить трубы можно и улиткой. Преимущество второго варианта – более равномерный нагрев, зато «змейку» проще монтировать. Во-вторых, в больших помещениях следует делать несколько контуров. Ориентировочно на 40 квадратных метров нужен один контур.
6. Установка металлических теплораспределительных пластин. Производится в пазы плиты сверху них укладывается труба.
7. Черновой пол. Возводится из гипсоволоконных плит с пазами для крепления между собой. Далее плиты скрепляются специальными саморезами 19 мм с двойной резьбой.

Как установить нагревательные элементы на пол

Кабель для укладки в плиточный клей также называют «Нагревательный мат». Это разновидность электрического тёплого пола, очень схожая с кабелем для стяжки. Отличительная особенность такой модели пола заключается в том, что диаметр кабеля у нагревательного мата меньше (2.5 – 4 мм). Благодаря такому размеру, его можно укладывать не в стяжку, а в слой плиточного клея. Это позволяет не поднимать уровень пола, но ограничивает область применения.

Сам нагревательный кабель заранее уложен змейкой с нужных шагом и зафиксирован на стеклосетке, ширина которой около 50 см. Это помогает существенно сэкономить время монтажа. При необходимости, кабель можно отсоединить от сетки, но нужно обязательно соблюдать отступ одной линии греющего кабеля от другого.

Нагревательный мат подходит для полов с покрытием из:

• Керамической плитки;
• Керамогранита.

Особенностью электрического тёплого пола является то, что его укладывают не по всей площади помещения, а только в местах, на которые не будет воздействовать нагрузка от тяжелой мебели и сантехники.

Длина нагревательного мата неизменна. Его нельзя укоротить или удлинить. Если площадь пола больше, чем способен укрыть один нагревательный мат, нужно использовать несколько нагревательных матов с отдельными терморегуляторами.

Важно! При точечном воздействии мебели и других массивных предметов на пол, электрический тёплый пол будет локально перегреваться в точках давления. Это приведёт к изменению свойств греющей жилы и выходу из строя.

Расчёт мощности

Чтобы рассчитать подходящую мощность кабеля для того или иного помещения нужно сделать несложный расчёт. Давайте разберём на примере:

Посчитаем площадь комнаты, в которой будет укладываться тёплый пол

В нашем примере площадь комнаты – 18 м²Общая площадь мебели в комнате – 7 м²(3 м²– кровать, 4 м²– шкафы)Тёплый пол будет использоваться как дополнительное отопление

1. Вычисляем отапливаемую площадь помещения:

   18 - 7 = 11 м²11 м²– отапливаемая площадь

2. Вычисляем мощность тёплого пола:

х 2> =

Мощность для 1 м²берём исходя из указанных значений:

• 120 Вт / м²– подходит для дополнительного отопления в тёплых, сухих помещениях (помещения, расположенные над другими отапливаемыми помещениями).
• 140-150 Вт / м²– для холодных помещений и помещений, расположенных на первых этажах
• Не менее 150 Вт / м²– для основного источника отопления.

11 м²х 120 Вт = 1320 Вт – минимальная мощность для дополнительного отопления

Итого: Для нашего помещения с площадью 18 м², в качестве дополнительного источника отопления подойдёт тёплый пол с минимальной мощностью 1320 Вт.

Как правильно уложить напольную плитку на теплый пол

Проверка пола прибором помогает убедиться в правильной работе системы и отсутствии возможных дефектов. Тестирование теплого пола после монтажа можно разделить на несколько этапов:

• Проводится анализ состояния электрической цепи. Для этого измеряют сопротивление на каждом кабеле или мате, используемом в системе. Если значение сопротивления соответствует требуемому диапазону, это говорит о правильном подключении и отсутствии перебоев в электрической цепи.
• Затем следует проверка работы термостата. Убедитесь, что он правильно регулирует температуру и включается или выключается по расписанию. Проверьте также работу датчика температуры – он должен точно измерять значение на полу и передавать его термостату.
• Далее испытывают систему на прочность и герметичность. Залейте пол специальными жидкостями или используйте другие методы для обнаружения потенциальных утечек. Проверьте также равномерность нагрева – нет ли зон, где тепло распределяется неравномерно.
• Определяют длительность работы системы. Оставьте работать систему на несколько часов или дней. Убедитесь, что она продолжает функционировать без сбоев и перегрева.

Важно помнить, что такую работу выполнять должны проводить специалисты, которые и монтировали пол. У них есть для этого знания и опыт, они смогут осуществить проверку теплого пола тестером, сразу же обнаружить возможные проблемы, быстро устранить их. Это позволит избежать серьезных последствий в будущем, обеспечить долгосрочную работу системы отопления. В противном случае, если устранять недостатки будет некомпетентный мастер, то пропадает и гарантия от установщиков на бесперебойное функционирование устройства.
