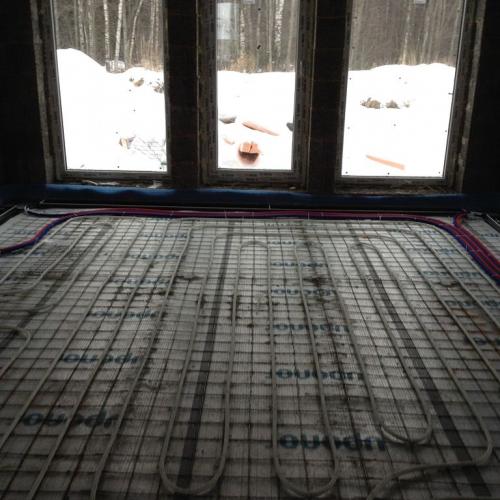

Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Связанные вопросы и ответы:

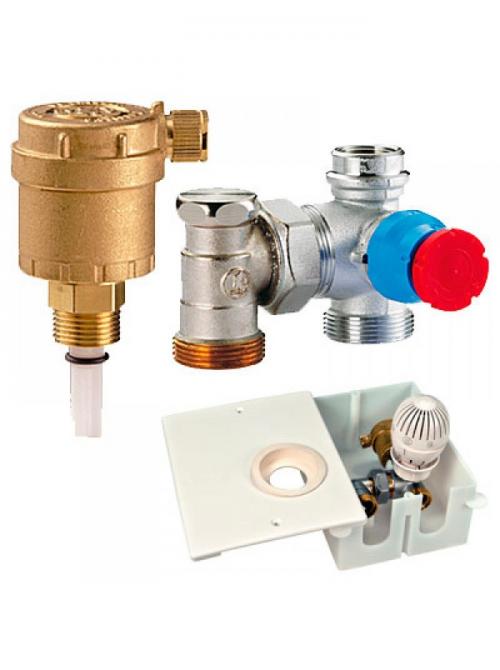

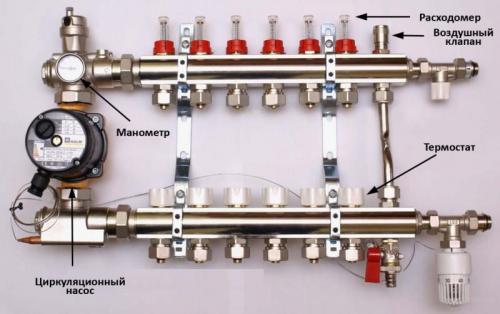

Какие инструменты и материалы необходимы для монтажа водяного теплого пола

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

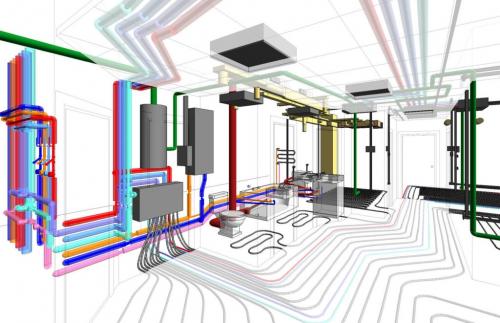

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Как правильно подготовить поверхность для монтажа водяного теплого пола

Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

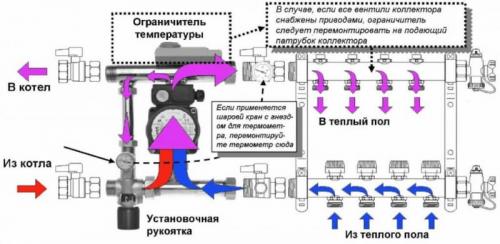

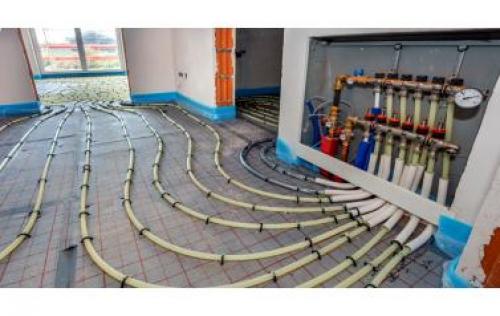

Как выбрать подходящую систему для монтажа водяного теплого пола

Хотя теплые водяные полы имеют простую конструкцию, при самостоятельной укладке необходимо учесть несколько моментов, существенно влияющих на производительность и технические характеристики системы отопления.

Чтобы обеспечить работоспособность системы отопления, необходимо тщательно придерживаться рекомендаций производителя и соблюдать поэтапный план монтажа. Гидроизоляция для водяного теплого пола является обязательной. Слой защищает теплоизоляцию от разрушения под воздействием конденсата.

Нужна ли гидроизоляция под теплый водяной пол

Гидроизоляционный слой под водяной пол необходимо обязательно прокладывать перед укладкой теплоизоляции. Во время работы водяного контура, пирог системы отопления нагревается. В месте соприкосновения нижнего слоя пирога теплого пола, с холодным основанием, появляется конденсат.

Влага постепенно разрушает теплоизоляцию, приводит к образованию грибка и плесени. Со временем появляется неприятный запах, появляются токсичные испарения. Чтобы устранить последствия сырости, потребуется полностью снять стяжку, теплоизоляцию.

Укладка гидроизоляционной пленки под тёплый водяной пол является обязательной, предотвращает появление конденсата и способствует длительной эксплуатации системы отопления.

Виды гидроизоляции под водяной пол

Существует несколько видов гидроизоляции, отличающихся по своему составу, принципу работы и эффективности.

• Рулонная гидроизоляция – дешевый и самый распространенный вариант изоляционных материалов. В качестве защиты используется рубероид, плотная пленка. Наплавляемая гидроизоляция наносится методом приклеивания к поверхности посредством прогревания с помощью открытого огня (горелки) или строительного фена.
• Мастика на водной основе – обеспечивает максимальную защиту поверхности от попадания влаги. Мастика рекомендуется к использованию в многоэтажных зданиях, для максимальной защиты от протечек, вследствие потери целостности водяного контура.

Для предотвращения протечек, водяной контур системы отопления дополнительно укладывают в специальную гофру, гарантирующую, что после повреждения целостности трубы, вода не начнет заливать соседей снизу.

Как укладывается гидроизоляция

Методы укладки и подготовка поверхности под нанесение гидроизоляции зависят от выбранного материала. Некоторые способы нанесения просты и могут быть выполнены самостоятельно, другие требуют наличия специального инструмента.

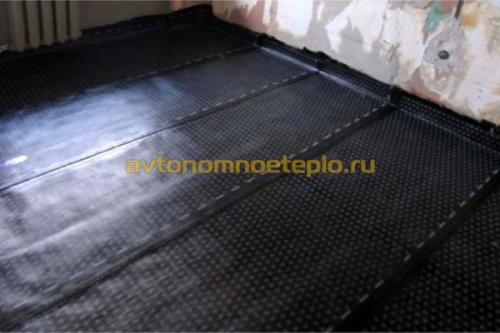

• Рулонные материалы – укладываются поверх чернового пола. Материал раскатывается по поверхности таким образом, чтобы стыки находили друг на друга приблизительно на 2-3 см.
  В случае битумных материалов, гидроизоляционная подстилка под водяные теплые полы укладывается следующим образом. Основание предварительно выравнивают и грунтуют. Рулон постепенно раскатывают, одновременно прогревая нижнюю поверхность с помощью горелки или фена. Особенно тщательно обрабатываются швы.
  Битумный материал приклеивается к основанию и обеспечивает надежную защиту от попадания влаги и образования конденсата.

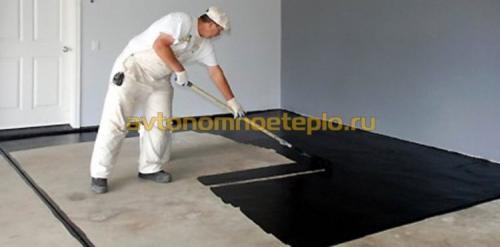

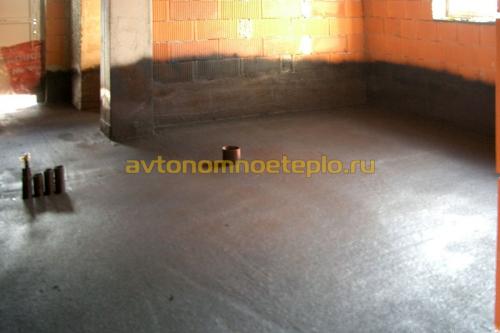

• Жидкая изоляция – допускается самостоятельное нанесение защитного гидроизоляционного слоя. Мастика наносится кисточкой или пулевизатором, в несколько слоёв.
