Чердачное и межэтажное перекрытие по деревянным балкам. Меры по теплоизоляции и звукоизоляции

Чердачное и межэтажное перекрытие по деревянным балкам. Меры по теплоизоляции и звукоизоляции

Необходимо применять теплоизоляционный материал такой толщины, чтобы обеспечивалось сопротивление теплопередаче ограждающей конструкции согласно СНиП. Это экономически оправдано.

К примеру, если чердачное помещение будет холодным, то тогда для региона «Московская область» будет оптимальная толщина слоя утепления минеральной ватой не менее 20 см. С учетом обеспечения вентиляционного зазора над утеплителем, чаще высоты балок (брусов и досок) будет недостаточно для размещения такого слоя и потребуется контробрешетка достаточной высоты.

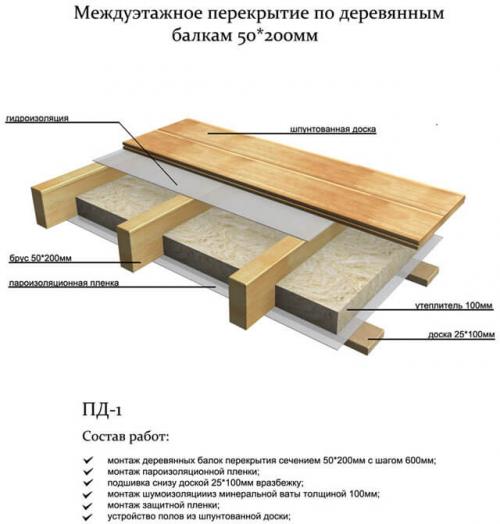

Конструкция с контробрешеткой и применением в качестве утеплителя-звукопоглотителя минеральной ваты указанной толщины также является хорошим звукоизолятором чердачного перекрытия от воздушного шума (согласно нормативам индекс изоляции Rw для чердачного перекрытия должен быть не менее 45 дБ).

Под утеплитель для защиты от пара настилается полиэтиленовая пленка с перехлестами от 200 мм и толщиной более 0,15 мм. На неплотную минеральную вату укладывается пародиффузионная мембрана. Поверх контробрешетки делается настил из досок, ЦСП, ДСП… для возможности передвижения по перекрытию.

Также, чтобы обеспечить долговечность деревянных конструкций нельзя допускать общего повышения влажности на чердаке. Для проветривания общая площадь вентиляционных отверстий на чердаке должна быть 1:2000 — 1:5000 от площади помещения.

Если чердачное помещение жилое, то утепление закладывается в кровле, а межэтажное (чердачное) перекрытие звукоизолируется.

Балки перекрытия являются значительными мостиками звука, поэтому чтобы добиться значительного уровня изоляции от воздушного и ударного шума необходимо применять плавающий пол — слой звукопоглотителя между двумя слоями звукоотражателя.

Тогда перекрытие должно быть рассчитано на укладку сухой стяжки поверх слоя звукопоглотителя жестких плит минеральная вата толщиной от 40 мм.

При строительстве частных домов не редко чердачное перекрытие возводится своими силами, без привлечения профессиональных специалистов.

Чердачное перекрытие дома из газобетона. Варианты перекрытия дома из газобетона

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Плитное

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800

Плюсы плитного перекрытия:

• Невысокая стоимость материала.
• Отличные показатели несущей способности (от 400 до 800 кг/м²).
• Быстрый монтаж.
• Хорошие звукоизоляционные качества.
• Выбор типоразмеров.

Минусы:

• Необходимость обустройства армпояса по всему периметру стен.
• Аренда крана.

Сборно-монолитное

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

• Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
• Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
• Армпояс – однослойный арматурный каркас. Вяжется на месте.
• Бетон – заливается сверху, используется как стяжка.

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

• Высокая скорость укладки.
• Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
• Показатель несущей способности от 300 до 600 кг/м².
• Хорошие звуко-, и теплоизоляционные качества.
• Происходит утепление потолка.
• Возможность выполнить работы без услуг крана и иной спецтехники

Недостатки:

• Ограничение в выборе типоразмеров.
• Высокая цена.
• Аренда спецтехники в случае использования плит большого размера.
• Сложности в укладке криволинейных поверхностей.

Монолитное

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

• Высокая несущая способность.
• Возможность перекрыть пролёт любой формы и конфигурации.
• Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Минусы:

• Длительный срок застывания бетона.
• Длительный монтаж.
• Необходимость проведения расчёта нагрузок.
• Аренда бетононасоса, вибратора и миксера.
• Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
• Самый дорогостоящий вариант из перечисленных.

Источник: https://balki-v-interere.postroivsesam.info/novosti/derevyannoe-perekrytie-doma-iz-gazobetona-vidy-balok-preimushchestva-i-nedostatki-kazhdogo

Перекрытие по деревянным балкам чертеж. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Источник: https://balki-v-interere.postroivsesam.info/novosti/vozvedenie-derevyannyh-perekrytiy-mezhdu-etazhami-tehnologiya-vypolneniya-derevyannyh

Бюджетное межэтажное перекрытие. Сборное железо-бетонное перекрытие (из плит ЖБИ)

Технология строительства из сборного железобетона была разработана в первую очередь для многоэтажного строительства, где она наиболее оправдана экономически. По сравнению с монолитным железобетонным перекрытием, сборное перекрытие, конечно, менее затратный вариант, и ему не грозит гниение и всевозможные вредители, но все-таки есть некоторые недостатки.

Недостатки сборных ЖБИ-перекрытий:

1. Невозможно использовать при сложной конфигурации дома.
2. Крылечки, эркеры, лестницы придется заливать дополнительно, и если это небольшой объем доливки, то соответственно себестоимость 1м3 бетонных работ возрастает.
3. Плиты перекрытия несут только полезную нагрузку и никаким дополнительным усилением для дома не являются, фундамент для них нужен мощнее, чем для монолитного перекрытия.
4. Доставляются только длинномерами и загнать такую машину на участок иногда бывает проблематично, а перегрузка и перевозка на манипуляторе влечет дополнительные расходы. Это случается еще и тогда, когда не удается разгрузить плиты сразу на фундамент или на стены первого этажа.

Преимущества перекрытий из плит ЖБИ:

1. Малые сроки монтажа, хотя в сезон сроки доставки плит возрастают. В первую очередь везут на большие стройки, а «частник подождет».
2. Относительно невысокая стоимость. Хотя иногда заказчики ошибочно думают, что стоимость плит на заводе – это стоимость перекрытия. К стоимости плит перекрытия необходимо добавить стоимость доставки, разгрузки, укладки, стягивания, заполнения пустот и заливки монолитных участков. Правда, даже с учетом всех этих расходов сборное железо-бетонное перекрытие, все равно обычно дешевле монолитного.

Деревянные перекрытия холодного чердака. Утепление со стороны чердака

В утеплении потолочного перекрытия со стороны холодного чердака используются практически все виды изоляционных материалов. В ходу насыпные варианты, жесткие пенные плиты, мягкие ватные маты.

Применяется как продукция, выпускаемая промышленностью, так и старые добрые народные методы. К основным преимуществам первых относят технологичность. Их производители продумали и предусмотрели все для оперативного выполнения укладки.

Народные средства укладывать значительно тяжелее. Их непросто собрать в требующемся объеме и доставить к месту работы, поскольку чаще всего это производится ведрами вручную. Но они гораздо дешевле, лучше продуктов промышленности соседствуют с древесиной и не выделяют вредные для нас токсины.

Устройство теплоизоляции со стороны чердачного пространства предполагает периодическое обслуживание системы утепления.

Сыпучие материалы нужно периодически рыхлить, чтобы они лучше просушивались, остальные осматривать и искусственно просушивать, например, феном при необходимости.

Для осмотра и обслуживания по лагам над теплоизоляцией сооружают «дорожки» из двух-трех досок. Если предполагается заливка стяжки по теплоизоляционным плитам и жестким матам, то траектория предполагаемого пути выкладывается армирующей сеткой.

К группе минеральных ват относят стекловату, каменную (т.е. базальтовую) вату и шлаковату. Стекловату в последние годы применяют все реже из-за ее способности обильно «пылить» мелкими стекловидными частицами, вдыхать которые опасно для здоровья.

Работать со стекловатой разрешается только в респираторе и очках. К тому же мельчайшие стеклянные волокна вредны для кожного покрова.

Поэтому к средствам индивидуальной защиты следует добавить комбинезон из плотной ткани с прочными резинками на штанинах и рукавах, да еще обязательно перчатки.

Шлаковату для утепления потолочных перекрытий в малоэтажных домах не используют из-за токсичности. Остается базальтовая, она же каменная вата, вырабатываемая из вулканических пород. Она безопасна в эксплуатации и проста в укладке.

Технология устройства теплоизоляции базальтовой ватой определяется типом перекрытия:

• По железобетонным перекрытиям. Сначала производится ремонт и выравнивание основания, затем настилка пароизоляции с заходом краев на стены. После раскатывают и укладывают маты в 2 слоя так, чтобы стыковые швы нижнего яруса перекрывались серединой верхнего мата, т.е. вразбежку.
• По деревянным перекрытиям. Маты укладывают в пространство между лагами. Предварительно в каждую сформированную лагами «ячейку» кладут пароизоляционный материал с заходом на лаги и по периметру на стены.

Вату перед укладкой раскраивают. Нарезают ее так, чтобы кусок минимум на 2 см был шире и длиннее реального размера ячейки.

Перед установкой на место ватный кусок слегка сжимают, чтобы после он расправился на положенном месте и закрыл собою все пространство. Так исключают формирование мостиков холода.

Плитные утеплители применяются в основном по железобетонным перекрытиям. Для укладки в пространство между лагами сложно подобрать размер. Приходится резать, терять время, а нередко и материал при неграмотном раскрое, да и вообще трудно все сделать без зазоров, а это пути для потерь тепла.

Перекрытие по деревянным балкам расчет. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Чердачное перекрытие по деревянным балкам. Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол . Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание . Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги . Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки . Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам , что достаточно практично.
5. Обшивка потолка . Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Источник: https://balki-v-interere.postroivsesam.info/stati/ustroystvo-perekrytiya-po-derevyannym-balkam-montazh-derevyannyh-balok-cherdachnogo

Деревянные межэтажные перекрытия в доме из газобетона. Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Деревянные перекрытия в доме из газобетона.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Деревянные перекрытия в доме из газобетона.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Источник: https://milyj-dom.ru-land.com/novosti/derevyannye-mezhetazhnye-perekrytiya-v-kirpichnom-dome-tipovaya-konstrukciya-perekrytiya-na
