Этапы строительства деревянного перекрытия между этажами. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру

Этапы строительства деревянного перекрытия между этажами. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

  • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
  • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м2, а для чердака от 105 кг/м2.

Деревянные балки будут прогибаться

  • Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
  • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
  • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Смета на устройство деревянного перекрытия. Расценки на демонтаж плит перекрытий в смете

Расценки на демонтаж плит перекрытия применяются в локальной смете, смете по форме №4, локальном ресурсном сметном расчете и в прочих формах сметной документации, как правило, на основании ремонтно-строительной части сборников ФЕР или ГЭСН. Большинство норм на производство данного вида работ состоит в сборнике 54.

Если обратиться к рисунку 1, на котором можно увидеть состав сборника ФЕРр54, несложно убедиться, что в нем собрано множество расценок на демонтаж плит перекрытия. При этом, как отмечалось выше, при выборе какой-либо нормы из состава указанного сборника важно обратить внимание на материал конструкции.

Этапы строительства деревянного перекрытия между этажами. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением 01

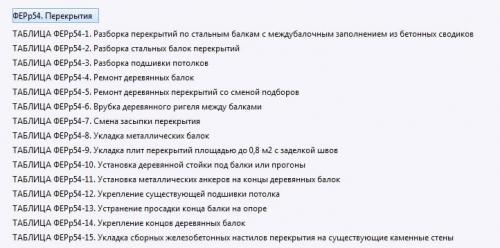

Рисунок 1. Состав ФЕРр54

Если возникла необходимость подобрать расценку в смете на демонтаж деревянных балок перекрытия, то лучше всего подойдет какая-либо из норм 54 сборника. Однако следует отметить, что на сегодняшний день ни в составе сборников ФЕР, ни среди сборников ГЭСН не предусмотрено прямой расценки на данный вид работ.

В связи с этим допустимо использовать расценку на демонтаж деревянных балок перекрытия в смете применительно, основываясь на совпадении фактического состава работ с подбираемой нормой.

Расценкой в смете на демонтаж деревянного перекрытия может служить одна из норм таблицы ФЕРр54-3. Нормы в указанной таблице рассчитаны на разборку подшивки деревянных потолков.

Так, норма под шифром ФЕРр54-3-1 является расценкой на демонтаж деревянного перекрытия в смете из строганных досок. Норма 2 в указанной таблице предназначена для разборки подшивки из фанеры, а ФЕРр54-3-3 применяется в случаях определении стоимости разборки оштукатуренной подшивки.

Кроме того, расценка в смете на демонтаж деревянных перекрытий может быть применена из сборника 46 строительной части нормативных баз ГЭСН и ФЕР. 46 сборник является сборником норм и таблиц на реконструкцию, при проведении которой часто присутствуют и демонтажные работы.

В качестве расценки на демонтаж деревянных перекрытий в смете может быть применена одна из норм таблицы ФЕР46-04-007. Так, первая норма в указанной таблице подходит для демонтажа оштукатуренных перекрытий, а норма под номером 02 — для неоштукатуренных.

Кроме этого, ФЕР46-04-007-03 учитывает в своем составе разборку по балкам, а норма ФЕР46-04-007-04 предназначена для определения стоимости разборки деревянных прогонов. Объем всех норм в таблице ФЕР46-04-007 измеряется в 100м2.

Если необходимо подобрать расценку на демонтаж плит перекрытия из другого материала, например, из монолитного бетона, то в том же сборнике ФЕР46 существует таблица ФЕР46-04-002. Первая норма в указанной таблице как раз предназначена для разборки бетонных монолитных перекрытий. Норма ФЕР46-04-002-02 применяется, если предстоит разборка железобетонного монолитного перекрытия.

Также в сборнике 46 существует возможность подобрать расценку на демонтаж плит перекрытий из сборного бетона. В данном случае нормы из таблицы ФЕР46-04-003 могут стать наиболее подходящими.

Всего в таблице ФЕР46-04-003 десять норм, каждая из которых отличается не только объемом разборки, но и маркой бетона, из которого сделано перекрытие. Кстати, при совпадении состава работ нормы данной таблицы могут быть использованы и в качестве расценок в смете на демонтаж плиты перекрытия колодца.

Источник: https://balki-v-interere.postroivsesam.info/novosti/etapy-stroitelstva-derevyannogo-perekrytiya-mezhdu-etazhami-mezhetazhnoe

Деревянные перекрытия между этажами плюсы и минусы. Плюсы и минусы деревянных перекрытий

Несомненные плюсы таких конструкций — легкость, быстрота сооружения и сравнительно невысокая стоимость. Ну а минусы типичны для древесины. Во-первых, балки чувствительны к изменениям температурно-влажностного режима, что чревато их деформацией. Во-вторых, дерево подвержено различным биопоражениям (гниль, грибок и пр.). По этой причине для изготовления балок следует использовать хорошо высушенный материал с влажностью не более 8–12%, в обязательном порядке обработанный специальными антисептическими препаратами, что позволит существенно продлить срок службы конструкций. Кроме того, действенной мерой по предотвращению преждевременной порчи древесины является поддержание в доме постоянного уровня температуры и влажности.

Нередко деревянные перекрытия проявляют нестабильность, заметно прогибаясь под нагрузками. Причиной этого, даже при использовании балок расчетной жесткости, является либо их неправильное расположение — не по ширине, а по длине проема, либо простое опирание на венец сруба вместо установки в выбранный в бревне паз

Деревянные перекрытия между этажами плюсы и минусы. Плюсы и минусы деревянных перекрытий

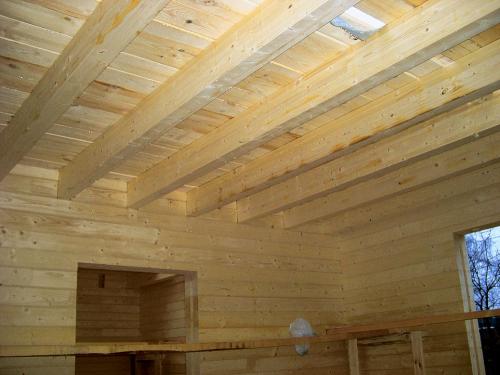

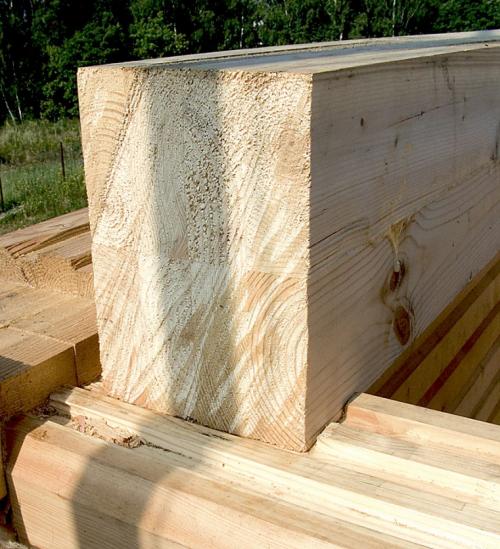

Балка перекрытия, состоящая из склеенных между собой досок-ламелей

Деревянные перекрытия между этажами плюсы и минусы. Плюсы и минусы деревянных перекрытий

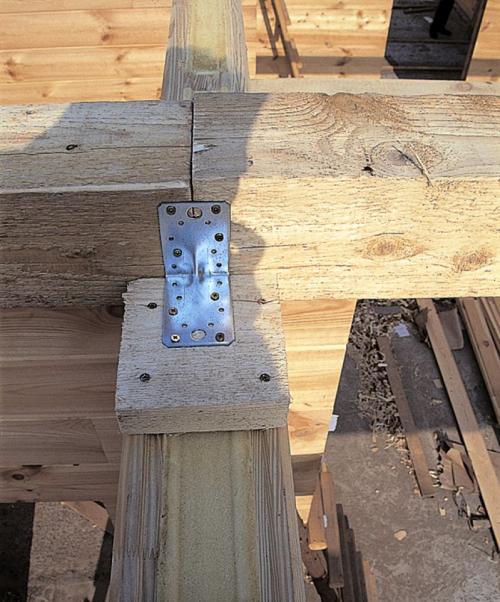

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Деревянные перекрытия между этажами плюсы и минусы. Плюсы и минусы деревянных перекрытий

Торцевые части балок заглублены в пазы, вырезанные в стенах

Еще один минус деревянных перекрытий заключается в их повышенной пожароопасности. Вследствие этого балки должны быть пропитаны огнезащитными составами, а по периметру проходящих сквозь перекрытия дымовых труб — устроены изоляционные короба, заполненные негорючей каменной ватой высокой плотности.

Источник: https://balki-v-interere.postroivsesam.info/novosti/etapy-stroitelstva-derevyannogo-perekrytiya-mezhdu-etazhami-mezhetazhnoe

Как сделать перекрытие между первым и вторым этажом. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Перекрытие второго этажа по деревянным балкам. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Источник: https://balki-v-interere.postroivsesam.info/novosti/etapy-stroitelstva-derevyannogo-perekrytiya-mezhdu-etazhami-mezhetazhnoe

Как правильно сделать перекрытие между этажами. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

  • Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Деревянное перекрытие между этажами. Технология перекрытия пола по деревянным балкам

Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м2. На основании данной величины закупаются брусья соответствующего сечения.

Деревянное перекрытие между этажами. Технология перекрытия пола по деревянным балкам

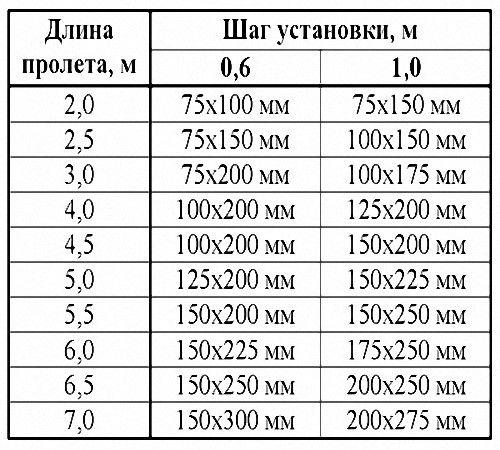

Таблица сечений для пола

В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

  • Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
  • Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
  • Оптимальная ширина бруса равна его высоте, либо половине высоты.
  • Расстояние от ближайших балок до печи должно превышать 30 см.

Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

  1. черновой пол;
  2. гидроизоляция;
  3. утеплитель;
  4. несущие балки;
  5. лаги;
  6. половые доски.

Деревянное перекрытие между этажами. Технология перекрытия пола по деревянным балкам

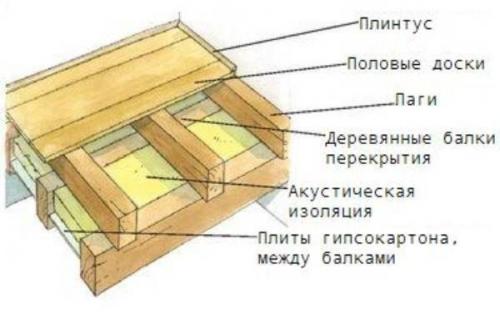

Конструкция половых перекрытий по деревянным балкам

Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

Деревянное перекрытие между этажами. Технология перекрытия пола по деревянным балкам

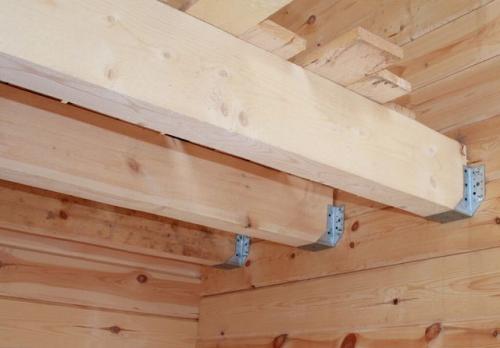

Крепление балок в металлические навесы

При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

Деревянное перекрытие между этажами. Технология перекрытия пола по деревянным балкам

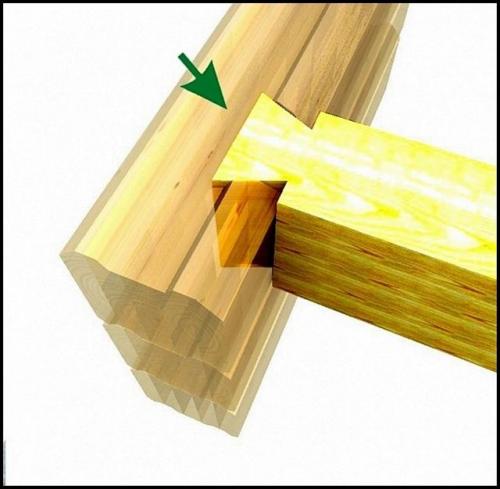

Крепление бруса по системе «ласточкин хвост».

Данный способ считается наиболее сложным и эффективным.

Технология монтажа подвального перекрытия состоит из нескольких этапов:

  1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
  2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
  3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

Деревянное перекрытие между этажами в доме из газобетона. Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Деревянные перекрытия в доме из газобетона.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Деревянные перекрытия в доме из газобетона.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Источник: https://balki-v-interere.postroivsesam.info/novosti/etapy-stroitelstva-derevyannogo-perekrytiya-mezhdu-etazhami-mezhetazhnoe
