Инструкция по установке замка в межкомнатную дверь. Как правильно врезать замок вмежкомнатную дверь

Инструкция по установке замка в межкомнатную дверь. Как правильно врезать замок вмежкомнатную дверь

Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

ВАЖНО ЗНАТЬ!

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

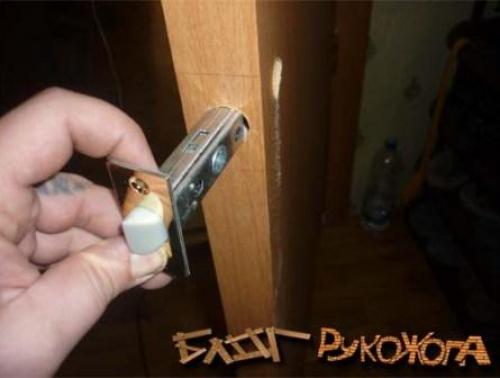

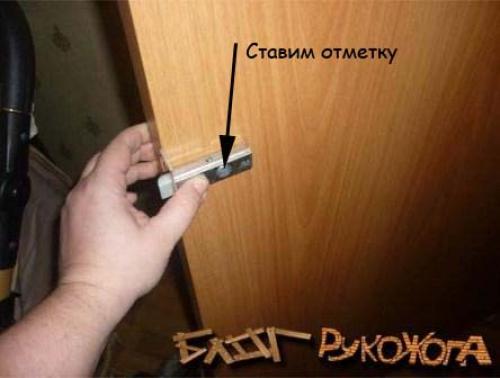

Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

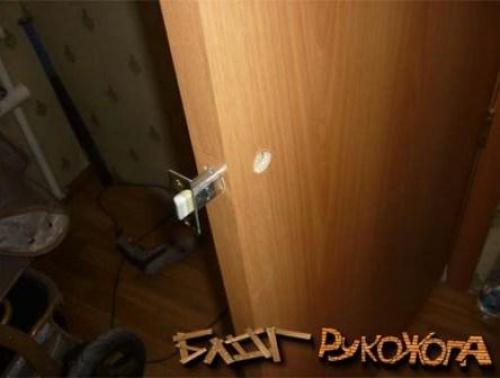

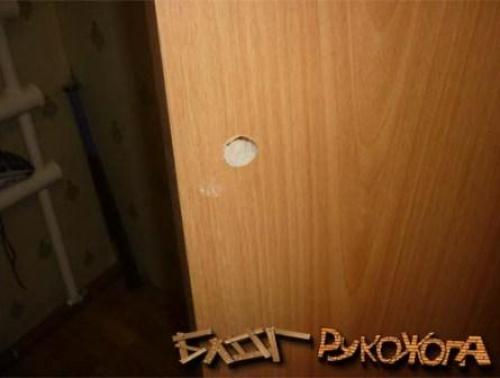

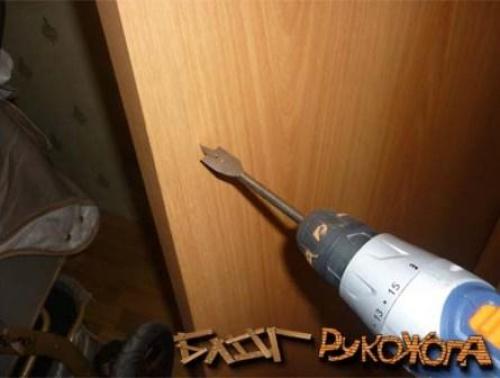

Далее перьевой насадкой для дрели сверлим сквозное отверстие

Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

ВАЖНО ЗНАТЬ!

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

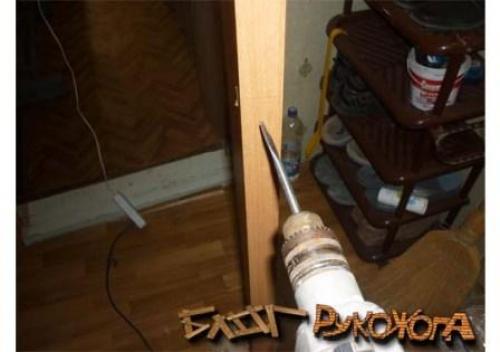

Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

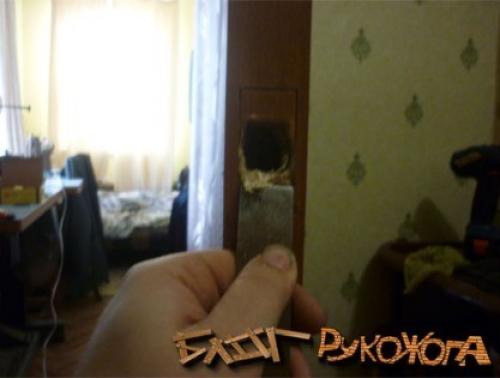

На следующем фото видно, что просверленное отверстие немного мало для замка.

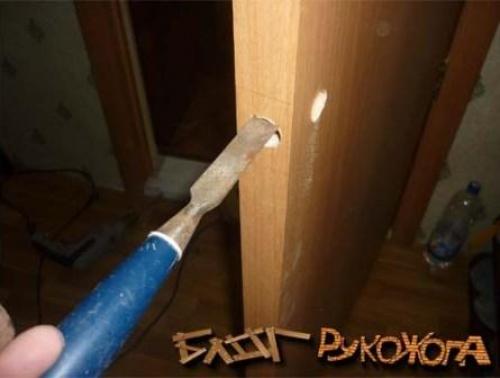

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Трудимся в поте лица и вуаля…

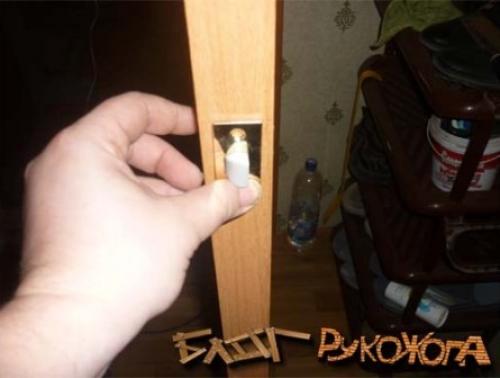

Полученный результат меня устраивает — замок свободно заходит до конца.

Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

ВАЖНО ЗНАТЬ!

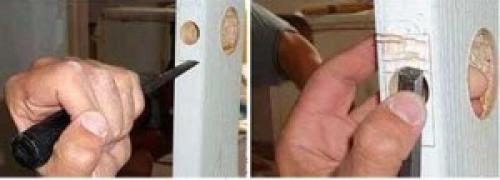

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

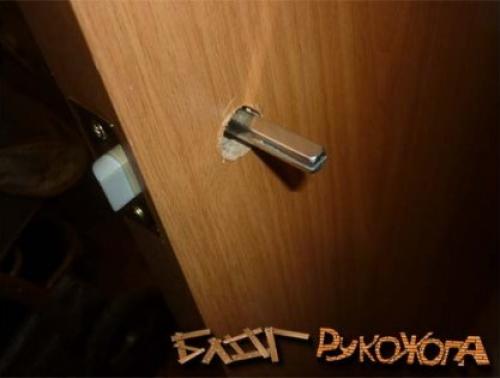

Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

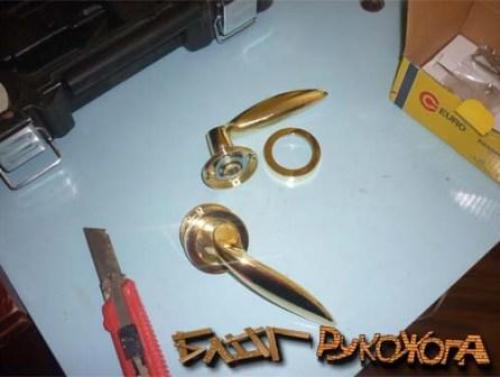

Кстати, немного слов о замке. Использовал замок фирмы EURO.

Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

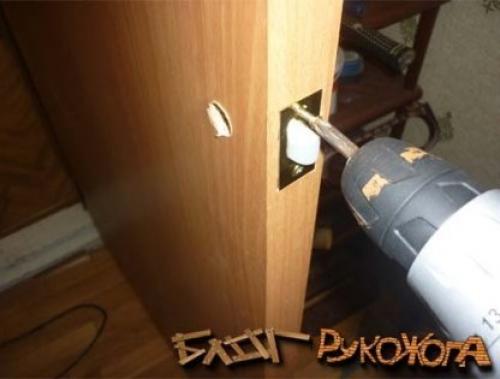

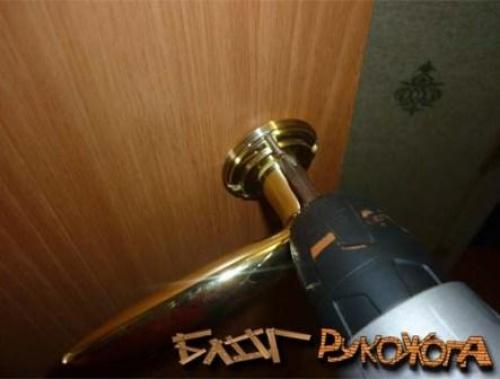

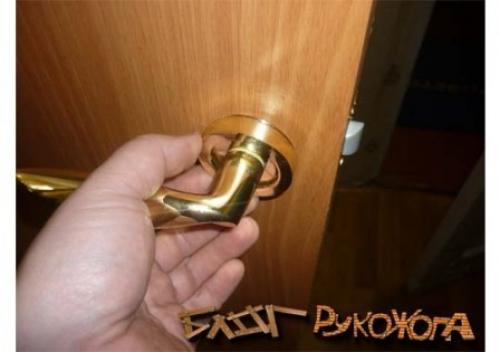

Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.

Врезка замка в межкомнатную дверь размеры. Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

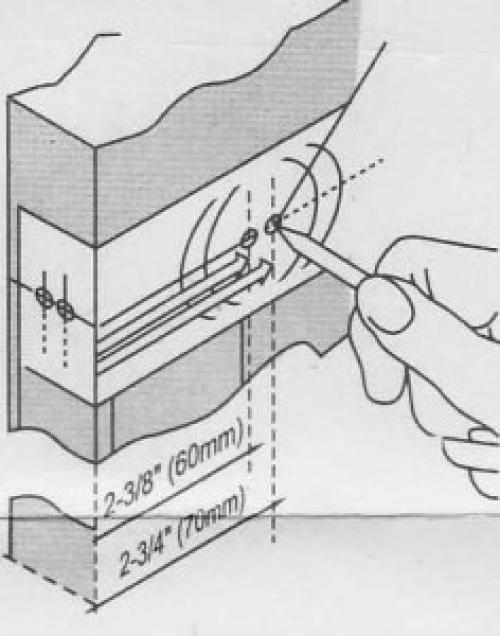

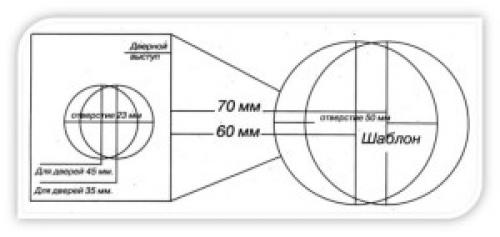

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

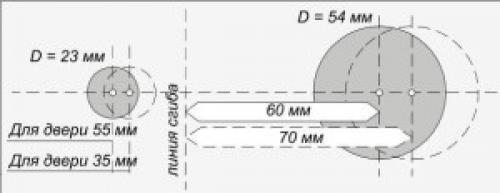

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

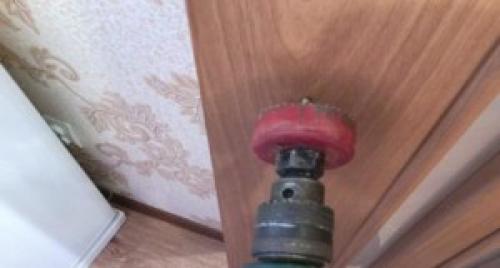

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

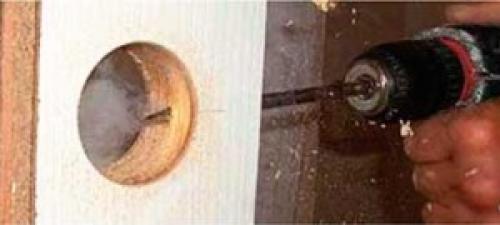

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка.  Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет:  Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

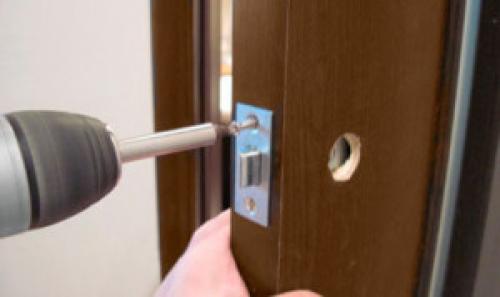

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

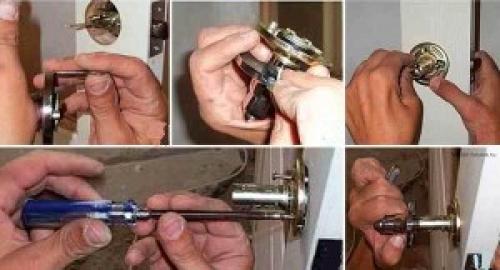

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установка замка с ключом в межкомнатную дверь. Как врезать замок в межкомнатную дверь: пошаговые фото

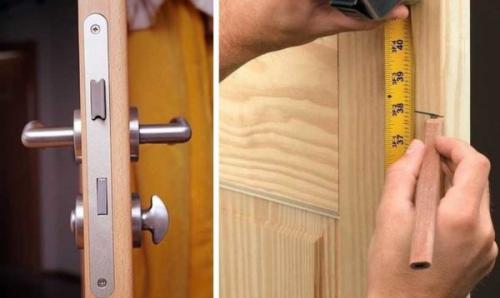

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

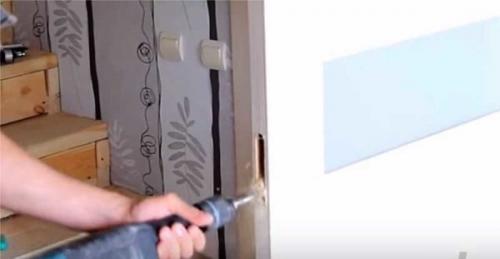

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

1. Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.

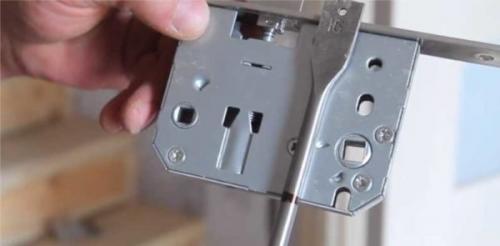

2. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия. Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и  повредить стекло.



   Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

3. Установив перьевое сверло, делаем несколько отверстий одно под другим, формируя выемку под замок. Количество отверстий зависит от размеров замка. В одних моделях достаточно 4-6, в других понадобится 8-10.

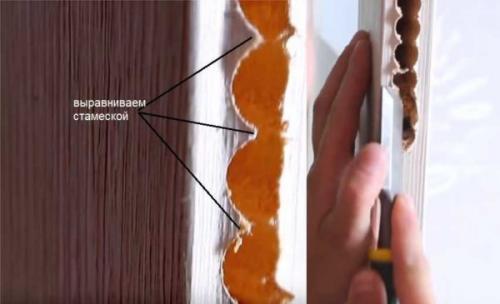

4. Края у отверстий получились неровные, кроме того, древесина местами поднялась. Берем стамеску и убираем с краев торчащие древесные волокна, слегка подрабатывая и в глубину (но не слишком увлекайтесь).



   Края получились неровные, убираем торчащие волокна при помощи стамески

5. Берем обычное сверло на 16 мм, ставим в дрель. С его помощью выравниваем края сделанного отверстия. Для этого свело водим вверх-вниз, прижимая слегка то к одной, то к другой стороне выемки. Эта операция нужна для ускорения процесса, но дрель надо жестко контролировать. Если вы неуверены, лучше выровняйте выемку при помощи стамески и киянки.



   Дрелью ровнять быстрее

6. Вставляем замок в полученное отверстие. Оно обычно немного больше, так что проблем не возникает. Если есть необходимость, при помощи стамески или дрели его можно увеличить до нужных размеров.

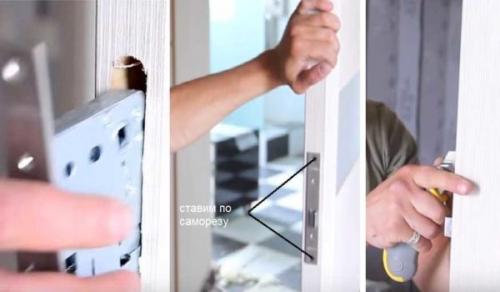

7. Выставляем замок в нужное положение, крепим при помощи двух саморезов (один вверху, другой внизу) к дверному полотну.



   Как врезать замок в межкомнатную дверь: дорабатываем выемку

8. При помощи карандаша или канцелярского ножа обводим накладку замка по периметру. Снимаем замок, берем стамеску и снимаем 1-2 мм древесины, МДФ или шпона внутри сделанной разметки.

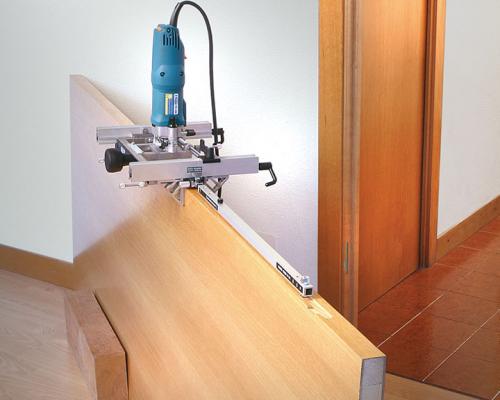

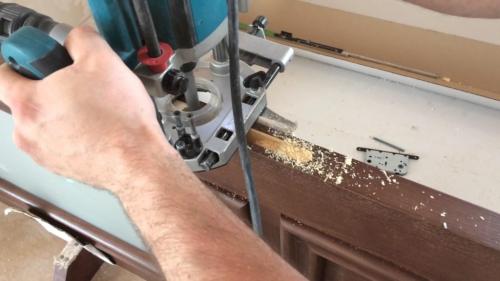

Врезка замков в межкомнатные двери фрезером. Установка с фрезером

Набор инструментов для врезки замков в межкомнатные двери состоит из ручного фрезера, электрической дрели и двух стамесок (одна узкая, вторая пошире). Полотно фиксируется в неподвижном состоянии, чтобы в процессе установки замка не отвлекаться на ее выравнивание в нужном положении.

На высоте 0,7-1 м намечается линия для расположения будущего запора. На эту линию боком накладывается замок таким образом, чтобы она проходила точно по середине язычка. Далее намечаются линии по верхней и нижней части механизма.
Для того, чтобы фреза не зацепила лишнего, наклейте малярный скотч в качестве ограничителя. Размер фрезы должен соответствовать размеру запора. Во время работы корректируйте глубину вхождения фрезы, равную толщине планки, а также скорость ее вращения. Не стоит делать резких, поспешных действий, чтобы не нарушить целостность полотна и не срезать ненужного.

Фрезер – отличное приспособление для самостоятельной врезки замков в межкомнатные двери, которое позволяет получить результат с идеально ровными, гладкими краями. Для врезки замков и навесов подходит станок с принципом погружения, так называемый вертикальный фрезер.

При желании края можно отполировать окантовочным (кромочным) фрезом. Но так как два подобных инструмента – достаточно дорогостоящее удовольствие, рекомендуется приобретать комбинированный фрезер, обладающий всеми этими возможностями.

Облегчить процесс позволяет использование шаблонов, по которым вырезаются углубления для фурнитуры. Кроме того, работать фрезером рекомендуется на горизонтально уложенной двери.

Источник: https://stroyvsepodryad.info/novosti/vrezka-zamkov-v-mezhkomnatnye-dveri-frezerom-ustanovka-s-frezerom

Как врезать замок во входную дверь. Как правильно поставить замки в металлические двери?

Если используется принцип «мой дом – моя крепость», и была приобретена для целей защиты своей квартиры или дома металлическая входная дверь, то нужно учесть, что для обеспечения безопасности к ней необходим качественный запорный механизм. Лучше всего доверить монтаж замка специалистам, но и самостоятельная установка вполне может быть по силам. Но сначала нужно узнать, какие виды замочных устройств существуют.

Разновидности замков

На современном рынке представлено множество запирающих механизмов. Они различаются по способу монтажа и степени надежности и скрытности.

По методу монтажа дверные устройства подразделяются на несколько вариантов.

• Накладной. Основная часть этого запорного механизма расположена на внешней стороне двери. Установка такого вида замка обычно не вызывает проблем.

• Врезной. Врезается внутрь тела двери. Для правильного монтажа требуется грамотно выбрать углубление в корпусе двери.

• Встроенный. Встраивается в дверь на заводе-изготовителе. Установка своими руками практически невозможна, так как потребуется демонтаж всей двери.

• Навесной. Это редко применяемый вид запирающего устройства. Отличается простотой монтажа – необходимо лишь приварить две проушины и повесить устройство.

По уровню обеспечения безопасности и скрытности, запирающие устройства делятся на следующие категории:

• цилиндровые;

• сувальдные;

• ригельные;

• кодовые;

• дисковые;

• магнитные.

Два первых типа (сувальдные и цилиндровые) наиболее распространены.

Цилиндровое изделие состоит из личинки замка и внутреннего механизма. Оно может быть как накладным, так и врезным. Отличается высоким уровнем безопасности. К преимуществам этого запорного механизма можно отнести то, что в случае утери ключа необходима лишь смена личинки, а не демонтаж всего устройства.

Конструкция сувальдных запорных механизмов слагается из сердцевины и набора сувальд – кодовых пластин. Чем больше число пластин, тем выше степень надежности и безопасности замка.

Все большее распространение получают электромеханические и электромагнитные запорные устройства. Их отличает еще больший уровень защиты от несанкционированного проникновения.

В конструкции электромеханического замка использовано сочетание механических и электрических элементов с электронным механизмом. Как можно понять из названия, электромагнитные запорные устройства состоят из электромагнита, встроенного в корпус замка, и металлических элементов. Достоинства этих изделий – длительный срок службы и высокий уровень безопасности.

Как выбрать?

Перед тем как приобрести замок на металлическую дверь, необходимо прислушаться к рекомендациям людей, имеющих опыт в этой сфере.

Также необходимо принять во внимание некоторые советы.

• Нужно приобретать изделия хорошо известных производителей. Стоит поинтересоваться в интернете отзывами о предлагаемых моделях.
• Скупой платит дважды, поэтому дешевизна запорного механизма не должна стать критерием отбора.
• Стоит продублировать замок устройством другого типа.
• Можно получить консультацию у продавца об особенностях устройства и пользования изделием.

Дополнительно нужно принять во внимание классы сопротивления взлому.

• Замки первого класса – самые ненадежные устройства в этом плане. Их используют не для входных дверей, а для межкомнатных и шифоньерных запоров.
• Изделия второго класса отличаются средним уровнем взломостойкости.
• Запорные устройства третьего и четвертого классов являются самыми безопасными. Их применяют для защиты банковских хранилищ, сейфов и других охраняемых помещений.

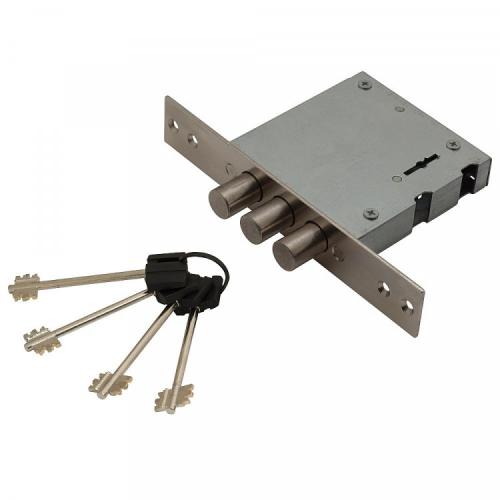

Установка замка в межкомнатную дверь своими руками. Выбор замка

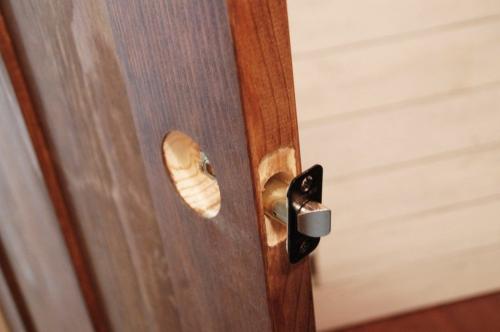

Дверь в комнату от нежелательных гостей можно закрыть разными способами. Самым простейшим замком является обычная защелка. Ее никак нельзя назвать надежной, поскольку она просто удерживает дверь от случайного открывания. Например, от порыва ветра.

Защелка состоит из цилиндра и язычка, который может быть металлический, а в самых бюджетных моделях и пластиковый. Комплектуется ручкой. Она может быть рычажной или поворотной.

Фалевый замок, так его называют на языке архитекторов, входит в комплект практически всех недорогих межкомнатных дверей. А вот более престижные модели, из-за его простоты, от него отказываются.

Но существует вариант обычной защелки, которая способна фиксировать ручку. Находясь внутри комнаты можно активировать специальный стопор, который не позволит открыть дверь снаружи. Выпускают фиксаторы в двух видах: кнопочный и рычажный. Последний предпочтительнее, потому что первый может самопроизвольно активироваться при случайном захлопывании двери.

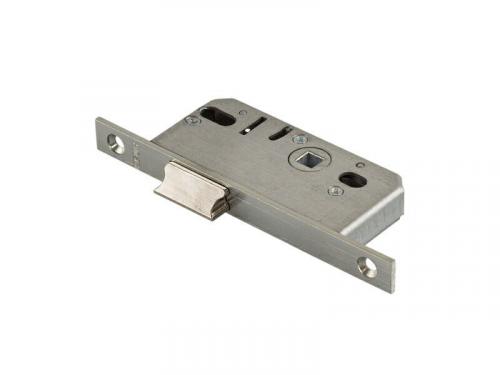

Если для комнаты нужна надежная защита, то нужно подумать, как поставить врезной замок. На межкомнатную дверь такой запор монтируется также, как и на входную. Единственная разница в том, что сам замок отличается от того, что устанавливают на уличные двери. Он более проще по конструкции и, само собой, менее надежный. Но для того, чтобы не пропустить в комнату нежелательных гостей, как раз и подойдет.

В его состав входят цилиндр (личинка) и замочный блок. Сменная внутренность может быть или ключ-ключ, или ключ-вертушка. Второй вид устанавливается в том случае, если запором пользуются часто.

Сложность при установке может возникнуть только если дверное полотно недостаточной толщины. Этот параметр необходимо обязательно учитывать при покупке замка. Сам же монтаж не будет трудным для тех, кто имеет навыки работы с деревом. Ну а для остальных лучше обратиться к мастеру.

Врезной замок еще может быть с сувальдным механизмом. По надежности он на порядок выше цилиндровой вставки, поскольку обладает более высокой секретностью и сопротивлением к взлому. А способ его врезки совершенно не отличается от предыдущего.

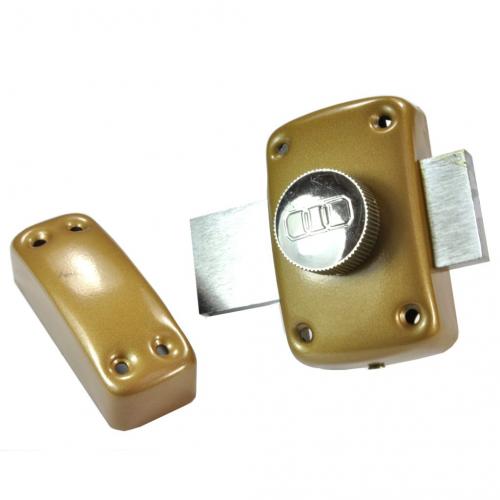

Накладные замки понемногу уходят в прошлое. Причина этому только одна: многие считают, что такая конструкция портит вид двери. А в остальном она очень надежна и с успехом защищает даже входную преграду. Поэтому их продолжают выпускать и даже оснащают их более удобным корпусом.

Для межкомнатной двери выпускаются простые замочные конструкции. Несмотря на свою высокую цену, они ценятся из-за своей бесшумной работой. Поэтому ими оборудуются спальни, детские комнаты и кабинеты. Установка замка в межкомнатную дверь очень проста. С ней справится своими руками любой человек, который способен закрутить в древесину саморезы.

Существуют очень простые конструкции, которые многие даже не считают за замки. Один из них называется щеколда. Это металлическая пластина, которая имеет выдвигающийся рычаг. Как правило, ее крепят к самой двери изнутри, а ригель заходит в коробку. Для усиления этого места лутку укрепляют еще одной металлической пластиной.

Двигать рычагом для открывания или закрывания можно только самостоятельно, находясь внутри комнаты. Часто рычаг и основная пластина имеют проушины, которые соединятся навесным замком, когда ригель находится в выдвинутом состоянии. Но эта мера для обычной комнаты излишняя и потому не практикуется.

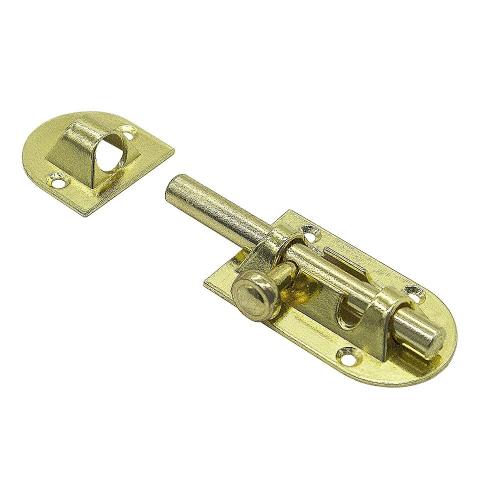

У конструкции есть еще более простой вариант. Он называется шпингалет. Обычно его устанавливают в туалете или ванной комнате. Принцип работы и монтаж настолько простые, что с ними справится даже ребенок.
