Пошаговая инструкция по врезке замка в межкомнатную дверь. Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

02.04.2023 в 09:29
Содержание
  1. Пошаговая инструкция по врезке замка в межкомнатную дверь. Врезка замков в межкомнатные двери: необходимые инструменты и их назначение
  2. Врезка замков в межкомнатные двери фрезером. Инструменты для врезки замков и защелок
  3. Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа
  4. Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери
  5. Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция
  6. Врезка замка в межкомнатную дверь размеры. Как врезать замок в межкомнатную дверь: пошаговые фото

Пошаговая инструкция по врезке замка в межкомнатную дверь. Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс.

Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила.

Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

  • Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка.

Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.

  • Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки.

Но может пригодиться и при профессиональном подходе к делу.

  • Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
  • Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
  • Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
  • Набор перьевых сверл по дереву.

Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.

  • Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.Как правильно врезать замок фото

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Пошаговая инструкция по врезке замка в межкомнатную дверь. Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

Врезка замков в межкомнатные двери фрезером. Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

  • Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
  • Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

    Врезка замков в межкомнатные двери фрезером. Инструменты для врезки замков и защелок

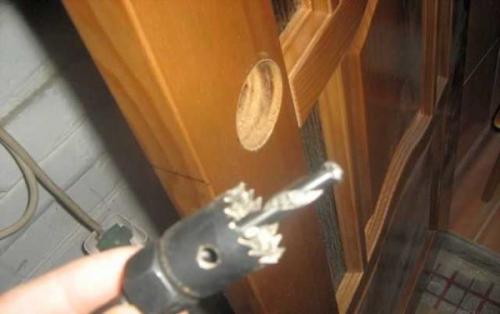

    Коронкой лучше работать с деревянной дверью

  • Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
  • Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
  • Отвертка — закрутить саморезы.
  • Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

Врезка замков в межкомнатные двери фрезером. Инструменты для врезки замков и защелок

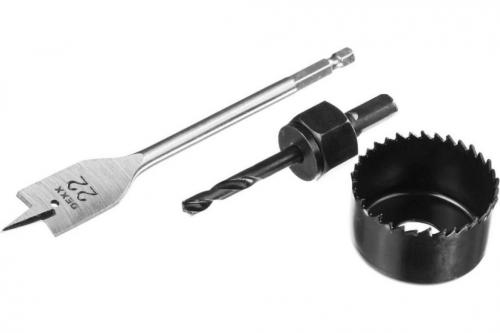

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Врезка замков в межкомнатные двери фрезером. Инструменты для врезки замков и защелок

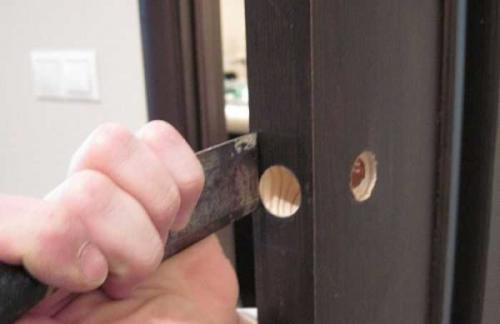

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

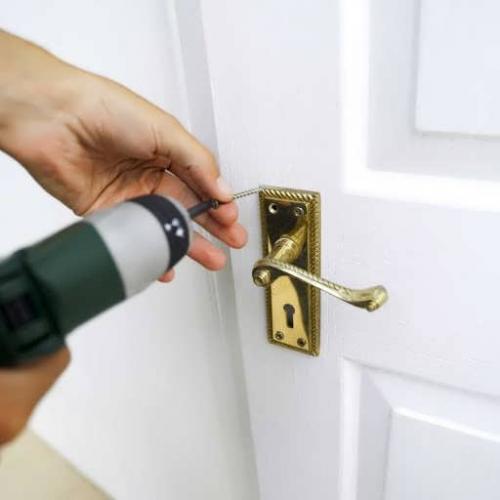

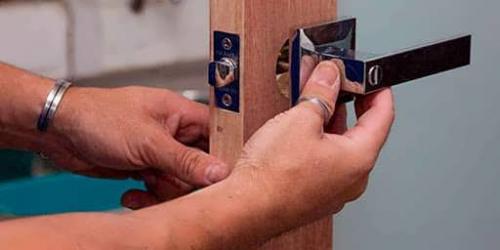

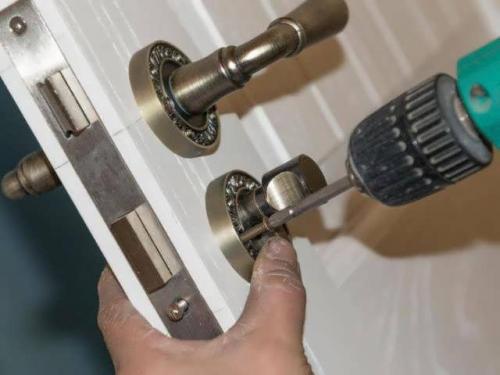

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Для закрепления замочной конструкции не обязателен вызов мастеров. Достаточно определить инструменты для самостоятельной операции.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Для всех операций необходим маркер; стамеска; сверло с диаметром 2,3см. (перьевой тип); простой карандаш; шуруповерт; саморезы, замок и ручки из комплекта; канцелярский нож; строительный скотч; электродрель; фреза по дереву с диаметром 5см. Если у вас не маркера, то его можно заменить простым карандашом.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Основные и дополнительные инструменты для монтажа вручную

К дополнительным, но не менее важным инструментам относится сверло. Для ручной установки оно обязательно. Его можно взять в отделах с дверной фурнитурой (мебельном, гипермаркете, строительном рынке). Лучше брать не одно, а сразу набор сверл для дерева.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Сверла должно быть шире запирающего устройства, поэтому имея набор можно подобрать необходимый размер. Также понадобится перфоратор для выравнивания и увеличения проема. Для обработки труднодоступных частей подойдет электролобзик.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

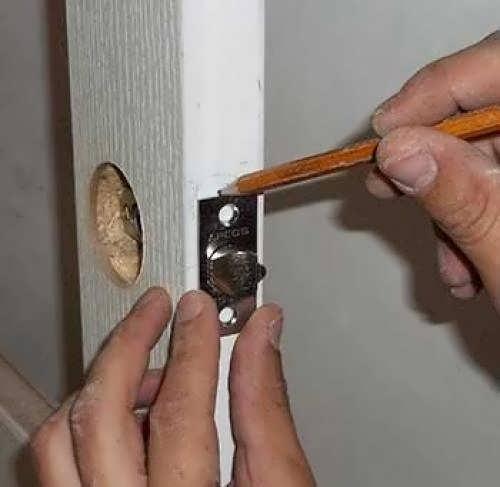

Маркеры хорошо делают разметку на полотнах, но они впитываются и трудно выводятся в случае промаха. Карандаш оставит меньше следов, но немного будет виднеться на поверхности. Карандаш берут средней жесткости, чтобы слишком мягкий не размазался, а твердый не оставил неисправимые следы.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

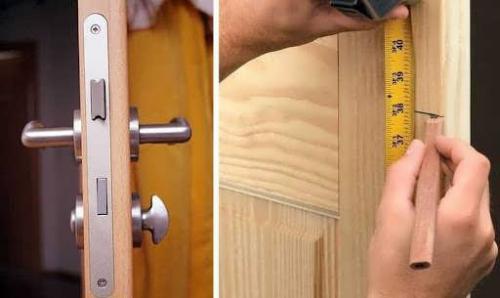

Нужно точно выполнять замеры и отметки, не только чтобы не оставить лишних следов, но и ровно выпилить все части. При неправильном запиле конструкция будет заедать или замковый механизм невозможно будет вставить в пазы.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Для точных замеров нужна рулетка, строительный уровень и штангенциркуль. Штангенциркуль позволяет измерить необходимое залегание декоративных планок, пазов, навесов.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Удобная длина рулетки или металлической линейки 3м.-5м. Металлическая линейка не испортится при случайном столкновении с другими инструментами, поэтому прослужит дольше.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Уровень нужен для ровной установки дверей и выявления перекосов, которые повлияют на долгую эксплуатацию. Для пропилки наличников и брусков лучше применять торцевую пилу. Она не раскалывает край как лобзик или ножовка. Для установки ручек, замка и навесов может понадобиться отвертка (для затягивания метизов). После приготовления всех инструментов можно начинать монтаж.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

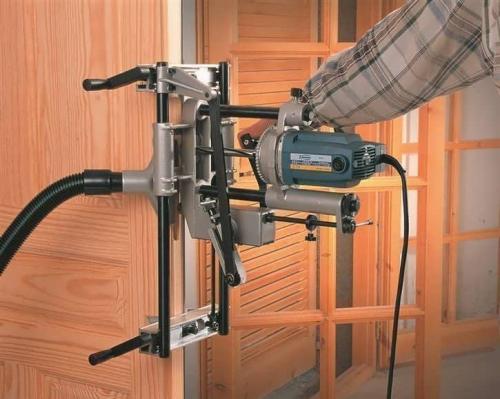

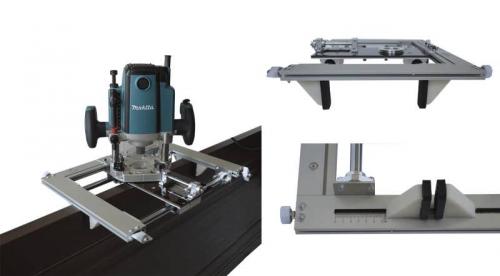

Подбираем фрезер для самостоятельного монтажа

Постановка замка в межкомнатную дверь фрезером проще, легче чем сверлом. Он ускоряет работу, ведь быстро получается аккуратное отверстие. Фрезер может быть вертикальным (погружным), выполняющий произвольно устанавливать глубину пазов. Аппарат очень мощный и тяжелый.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

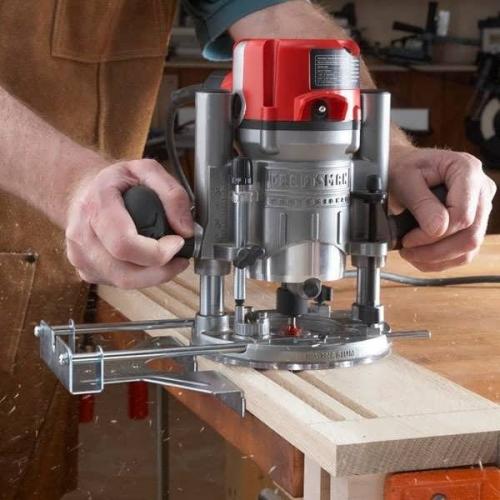

Поэтому для работы дома лучше применять специальный фрезер, который имеет меньший вес и мощность. При монтаже инструмент для врезки замков должен быть удобен, тогда работа выйдет аккуратной. Если специализированный фрейзер хороший, то кнопка работы позволяет контролировать степень вращения, добавляя плавности.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

При подборе устройства важна длина шнура, вес, расположение управляющих элементов и выполняемые функции. Обязательно до приобретения включают станок и смотрят на передвижение головки (должно быть свободным). Если имеются перекосы либо люфты, то устройство не подойдет для работ.

Врезка замка в межкомнатную дверь инструмент. Нужные инструменты для монтажа

Для комфортной работы важна регулировка скорости вращения. Хорош переключатель с дискретным принципом вращения. Наличие защиты на переключателе позволит уберечь устройство от пыли, деревянных опилок и механических повреждений. Также важен показатель вылета фрезы. Если он больший, то сложно будет просверлить отверстие до необходимой отметки.

Источник: https://stroyvsepodryad.info/novosti/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami-vybor-zamka

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

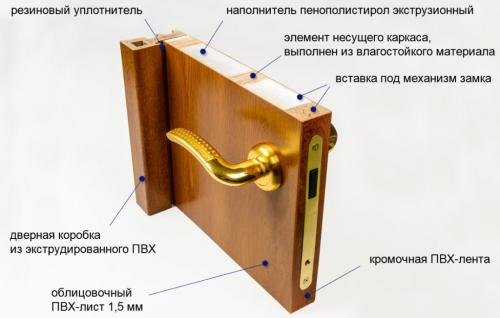

Все производители дверных конструкций как правило предлагают свои изделия без замков. На моделях дверей иногда может быть установлено затворное устройство, которая больше напоминает обычную защелку и не выполняет защитных функций против взлома. Поэтому покупателю предстоит врезка замка в деревянную межкомнатную дверь самостоятельно при помощи фрезера или без него.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Подготовительные работы

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

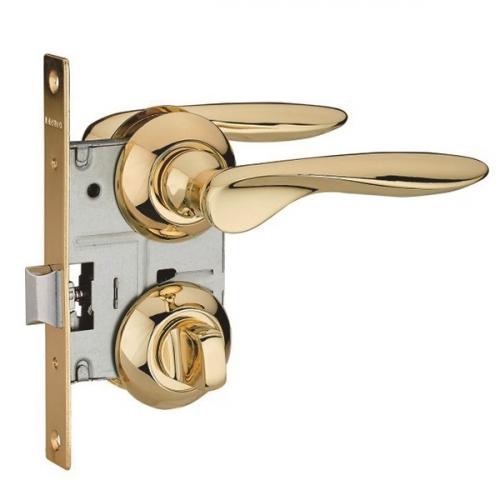

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет. А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

При выемке материала под затворный механизм с помощью ручной электрофрезы обязательно необходимо закреплять полотно на половом основании стапелем.

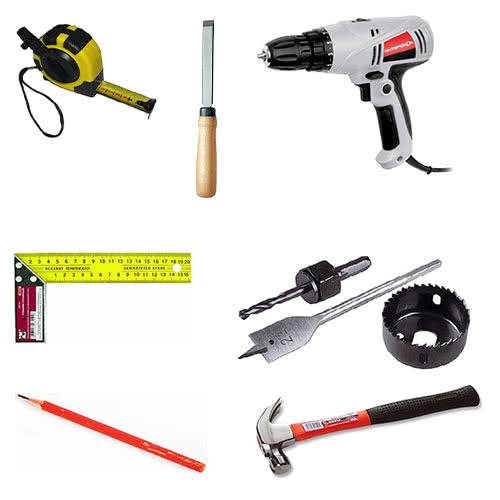

Необходимые инструменты

Чтобы врезать замок в межкомнатную дверь, изготовленную из дерева, своими руками, необходимо предварительно подготовить следующие инструменты:

  • Специальный треугольник для выполнения столярных работ;
  • Простой карандаш для нанесения разметки на полотно;
  • Измерительную рулетку или линейку;
  • Стамеску;
  • Молоток;
  • Набор отверток;
  • Шуруповерт;
  • Электрический фрезер ручной;
  • Комплект сверл;
  • Долото;
  • Стапель.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

В продаже есть специальные строительные наборы, в которые входят все необходимые инструменты для монтажа дверных блоков, врезки замков и установки фурнитуры.

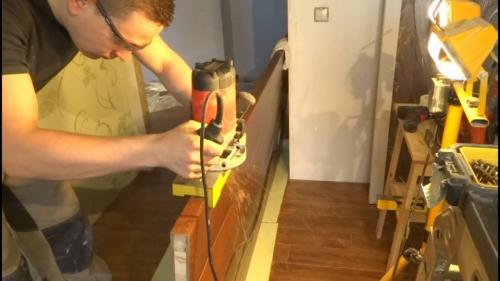

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

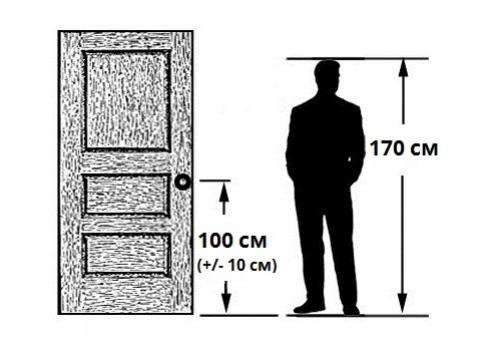

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

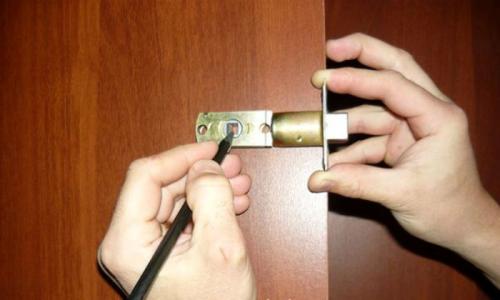

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери.

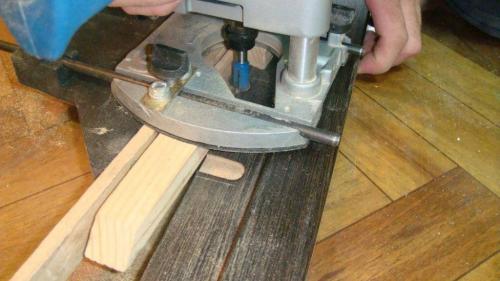

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Перед тем как устанавливать затворное устройство выемки обязательно нужно почистить от стружки, пыли и прочих сторонних частиц.

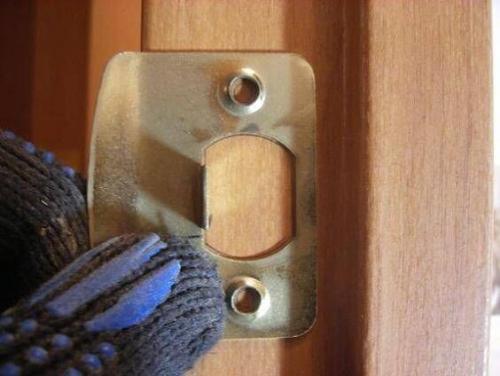

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Врезка без фрезерного оборудования

Многие также интересуются, как правильно врезать замок без использования фрезерного станка в межкомнатную дверь.
Необходимые инструменты:

  • Строительная рулетка;
  • Линейка;
  • От нижнего края дверной створки отмеряется расстояние 0,7-1 м. На этом участке будет устанавливаться замковое устройство. Его необходимо приложить к поверхности полотна и обвести заднюю часть конструкции. По нанесенной разметке делаются выемки стамеской и отверстия электродрелью.

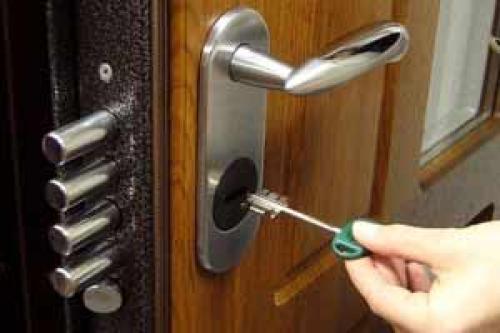

Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

Необходимость замены замка время от времени встает перед каждым владельцем квартиры. Например, при утере ключа или при выходе замка из строя. Иногда замена замков вызвана желанием просто установить более надежные и современные запорные механизмы. С заменой замка в деревянной двери большинство домашних мастеров справляется без особых проблем. А как осуществляется врезка нового замка в металлическую дверь? Попробуем дать ответ на этот вопрос.

Для обеспечения сохранности своего имущества и безопасности семьи важно наличие надежной входной двери, оборудованной прочными замками. Если прежний замок начал барахлить или просто решено поставить более надежный запор на дверь, многие берутся за замену самостоятельно.

Но если раньше, когда практически у всех входные двери были деревянными, особых проблем с врезкой замков не возникало. То сегодня, когда большинство квартир оборудовано металлическими входными дверьми, не все знают, как можно врезать замок в стальное полотно.

Советы по выбору замков

Но, прежде чем установить замок, нужно его выбрать и приобрести. Специалисты рекомендуют использовать только врезные модели замков, так как накладные менее надежны. Вот дополнительные рекомендации: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

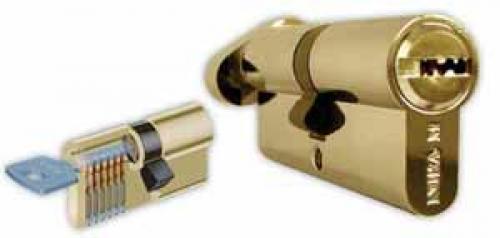

  • Для дверей из металла стоит выбирать замки, имеющие цилиндрический или сувальдный механизм запирания.

Совет! Самым же лучшим вариантом считается установка двух замков, один из которых имеет цилиндровый, а второй – сувальный механизм запирания. Цилиндровые замки очень сложно вскрыть отмычкой, а сувальдные успешно сопротивляются силовому взлому.

  • Перед покупкой замка, стоит убедиться, что на упаковке выбранной модели есть отметки о прохождении сертификации. В противном случае, велик риск покупки подделки.

Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Не стоит выбирать самые дешевые замки. Во-первых, их, как правило, несложно взломать. А во-вторых, слишком дешевые модели могут доставить немало хлопот в процессе эксплуатации.

Совет! Все замки делятся на 4 категории по устойчивости к взлому. Первая – самая легкодоступная для взломщиков. Четвертая – наиболее устойчивая, но замки с высшей степенью устойчивости очень дорогие. Поэтому для установки в квартирах рекомендуется приобретать замки 2 или 3 категории устойчивости.

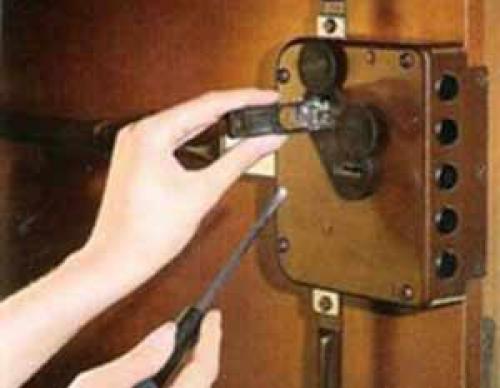

Как врезать замок в дверь из металла?

Если нужно просто заменить забарахливший замок в металлической двери, то, как правило, покупается замок аналогичной модели и вставляется на место старого. В этом случае, не приходится работать над изменением конфигурации гнезда под установку механизма.

Сложнее установить дополнительный замок или поставить на место старого запорного механизма модель, имеющую другие размеры.

Инструменты для работы

Для врезки замка потребуется:

  • Шуруповерт и электродрель в комплекте со сверлом по металлу.
  • УШМ с диском по металлу;
  • Кернеры и напильники.

Процесс врезки нового замка

Рассмотрим, как проходит работа, если замок монтируется в новую дверь, не имеющую отверстий для установки. Работа проходит так: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Отмеряем от пола 1 метр и ставим насечку на торце створки.
  • Прикладываем замок на место установки и отмечаются границы корпуса вверху и внизу. По сделанным меткам просверливаем отверстия тонким сверлом, предварительно наметив кернером отверстия.
  • Затем, работая УШМ (в просторечии «болгаркой»), аккуратно вырезаем края проема для установки замка.
  • Примеряем замок, вставляя его в подготовленное отверстие. Если необходимо дорабатываем края напильниками.
  • Прикладываем замок на место установки и намечает место расположения запорного механизма – личины замка.
  • С двух сторон полотна высверливаем отверстия под «секреты» (крепления замка).
  • Вставляем замок в подготовленное отверстие, закрепляем при помощи винтов. Вставляем и крепим личину. Теперь можно несколько раз ключами открыть и закрыть замок, проверяя его работу.

Крепление накладок и ручек

Для закрепления ручек необходимо: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Приложить накладки к месту крепления и наметить кернером места креплений.
  • Просверлить отверстия с двух сторон полотна, используя сверло с диаметром немного большим, чем диаметр винта.
  • Установить ручки с двух сторон и стянуть их винтами.

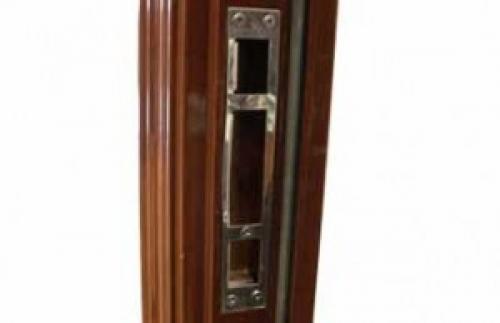

Установка ответной планки

Теперь нужно подготовить отверстия в дверной коробке для входа ригелей. Последовательность работ при этом такая:

  • Намечаем точки отверстий – верх и низ;
  • При помощи УШГ делаем параллельные пропилы, высверливая отверстия между ними.
  • Ширина получившейся полости должна быть на 2 мм больше размера ригелей.
  • Итак, врезать замок в дверь из металла вполне можно и самостоятельно. Но для этого нужно уметь работать с дрель и болгаркой, а также в процессе работы требуется быть предельно аккуратным.

Источник: https://doma-na-veka.ru/stati/instrukciya-po-ustanovke-zamka-v-mezhkomnatnuyu-dver-kak-pravilno-vrezat-zamok-vmezhkomnatnuyu

Врезка замка в межкомнатную дверь размеры. Как врезать замок в межкомнатную дверь: пошаговые фото

Перед началом работ необходимо установить высоту, на которой он будет располагаться. Оптимальным будет расстояние от пола 0,9-1,1 м. При более высоком положении замка могут возникнуть проблемы в виде пустоты, которую придется заделывать.

Выемка под замковую часть

После определения высоты расположения запирающего элемента на торце конструкции ставится отметка. Затем все переносится на другую сторону полотна. При этом используют угольник.

Пошаговая инструкция:

  • Взять устройство и приложить к торцевой части, отметив его ширину и конец накладки.
  • С помощью дрели и сверла 16 мм проделать несколько отверстий.
  • Выровнять края получившихся отверстий с помощью стамески. Можно воспользоваться дрелью.
  • Вставить приспособление в проделанное отверстие.
  • Зафиксировать положение замка и зафиксировать его саморезами.
  • Доработать выемку и снять дополнительно 1-2 мм древесины.

При наличии декоративной планки следует проработать отверстие в замковой части. Глубина и ширина углубления зависит от декоративной фурнитуры.

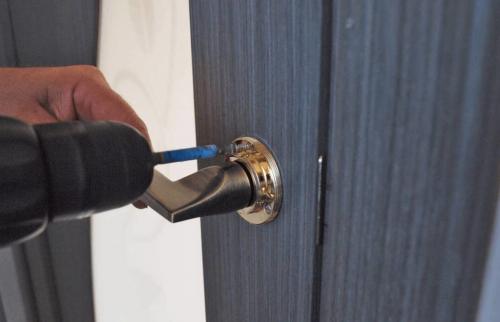

Ставим ручки

Для монтажа ручек рекомендуется отдельно приобрести саморезы (для деревянных полотен и ДВП) или стяжные болты (для металлических дверей).

Чтобы починить межкомнатные двери своими руками, потребуется следующее:

  • Проделать отверстия для ручек сразу с 2-х сторон конструкции.
  • Взять запирающий механизм и приложить его к боковой стороне полотна, подгоняя под нужные размеры.
  • С помощью карандаша или маркера поставить отметки в отверстиях для ручек с обеих сторон.
  • Проделать отверстия поочередно сначала с одной, затем с другой стороны.
  • Очистить отверстия от стружки и установить пластину с помощью саморезов.
  • Ослабить прижимные винты и установить центральный стержень.
  • Запирающее приспособление выравнивают по уровню и крепят с помощью саморезов.
  • Аккуратно затянуть винты.

При наличии декоративных элементов их положение следует отрегулировать с помощью угольника.

Установка замковой защелки

Запирающие устройства с одной стороны имеют защелкивающийся механизм, а с другой – оснащены закладкой. При механических повреждениях такой механизм может повреждаться и выходить из строя.

Чтобы починить межкомнатную дверь после удара кулаком или других повреждений, рекомендуется следовать следующей инструкции:

  • Взять центральную часть заочного механизма и вставить в накладку без ручки.
  • С обратной стороны помещения на штырь надеть завертку.
  • Зафиксировать с помощью прижимного винта и закрепить саморезами.

После этого при необходимости следует установить декоративные накладки.

Врезка ответной части

Процесс несложный и занимает немного времени. Для врезки ответной части необходимо:

  • Сделать разметку на обеих сторонах полотна.
  • С помощью карандаша отметить расстояние для установки штыря.

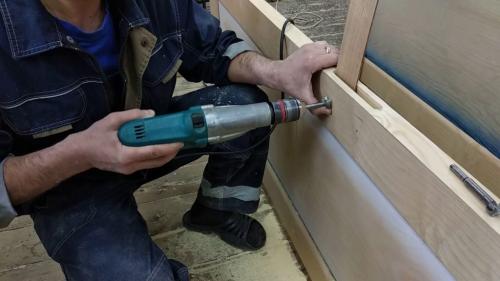

  • Проделать в торцевой части двери отверстие при помощи дрели.
  • Установить личинку защелкивающегося механизма и закрепить.
  • Прикрепить обратно ручки и декоративные элементы.

На этом вся работа завершена.

Источник: https://doma-na-veka.ru/stati/instrukciya-po-ustanovke-zamka-v-mezhkomnatnuyu-dver-kak-pravilno-vrezat-zamok-vmezhkomnatnuyu
