Настройка реле давления воды. Особенности

Настройка реле давления воды. Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Настройка реле давления насоса. Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Источник: https://doma-na-veka.ru/novosti/regulirovka-rele-davleniya-dlya-nasosa-sistemy-nastroyka-rele-davleniya-i-regulirovka

Давление включения и выключения насосной станции. Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

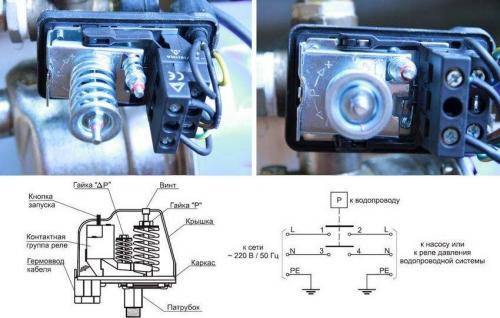

1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5 .

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Настройка реле давления гидроаккумулятора. Настройка давления в насосной станции с гидроаккумулятором

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор . Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос . Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления . Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан . Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Источник: https://doma-na-veka.ru/stati/nastroyka-rele-davleniya-dlya-nasosnoy-stancii-chto-neobhodimo-imet-vvidu-pered-nachalom

Настройка реле давления рдм-5. Реле давления Джилекс — характеристики и регулировка

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может — это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

• Напряжение электропитания — стандартные 220В, подающиеся из общедомовой сети.
• Диапазон рабочих температур РДМ — от нуля до +40оС.
• Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
• Стандартные заводские настройки рабочего давления — от 1,5 до 2,8 атмосферы.
• Минимальная величина перепада давления, при котором прибор будет срабатывать — порядка 1 атмосферы.
• Размер внутреннего диаметра крепёжных патрубков — четверть дюйма.

Реле давления РДМ-5 — инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром — в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

Настройка реле давления РДМ-5: пошаговая инструкция

Для обеспечения стабильного давления в водопроводной системе частных домов, оборудованных автономной системой водоснабжения, реле давления РДМ-5 от компании Джилекс играют важную роль. В этом руководстве мы рассмотрим, как настроить это реле для оптимальной работы.

Принцип работы реле давления

Реле давления РДМ-5 работает на основе автоматического понижения давления воды в трубопроводной системе, когда это давление достигает опасной величины. В нормальных условиях, когда давление находится в пределах нормы, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды.

Когда давление превышает безопасный предел, контактные пластины, под напором потока, размыкаются, и водоподающий насос, соединенный с реле, выключается.

Базовая настройка

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Регулировка реле давления

Для настройки реле давления РДМ-5 вам потребуется манометр, который будет использоваться для контроля над давлением в системе. Работа по регулировке прибора производится следующим образом:

1. Шаг 1: Установите манометр в точке, где будет измеряться давление в системе.
2. Шаг 2: Установите пределы нормального давления в соответствии с показаниями манометра.
3. Шаг 3: Регулируйте чувствительность реле для обеспечения оптимальной работы в соответствии с требованиями системы.
4. Шаг 4: Проверьте работу реле после настройки, чтобы убедиться, что оно функционирует корректно.

Следуя этим шагам, вы сможете настроить реле давления РДМ-5 для оптимальной работы в вашей системе водоснабжения.

1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.

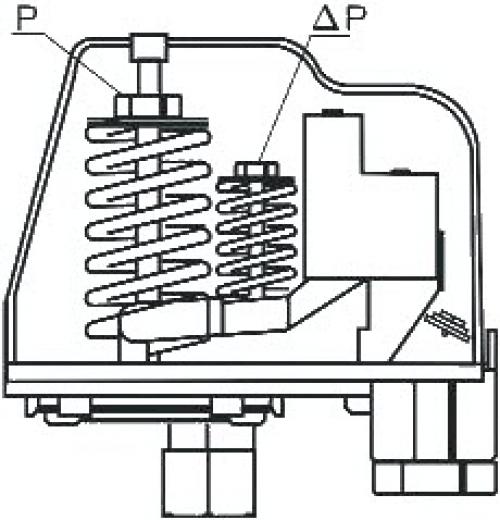

4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами — одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении — этот предел понижается.
5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте — 1 атм.
6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. — нижний, а 2,9 — верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям,рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм.В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Реле давления воды неисправности. Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления - деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле - самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе - точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье - весьма симпатичное и довольно дорогое - тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH . Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.
