Что такое водяное отопление пола

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим

Еще одна особенность — необходимость в, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Какие преимущества имеет водяное отопление пола по сравнению с другими системами отопления

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Какие материалы используются для монтажа водяного теплого пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

• Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.
• Теплоизоляция – на этом этапе монтируется изоляционный слой. Профильные маты из полистирола для укладки водяного теплого пола изготавливаются плитами 1 на 0,5 м (размер зависит от производителя). Но для большего удобства можно заказать напрямую у производителя цельную плиту большего размера.Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя. Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».
• Армирующий слой – укладывается только в случае использования бетонной системы теплых полов. Легкая полистирольная система теплого водяного пола не нуждается в армирующем слое. По плитам укладываются алюминиевые направляющие, сверху которых монтируется водяной контур.Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.
• Финишный слой – допускается использование любого вида напольного покрытия. Современные системы допускают укладку ламината и линолеума. При этом рекомендовано соблюдение особых правил эксплуатации.

Какие факторы влияют на эффективность работы водяного теплого пола

Теплый пол, как эффективный источник обогрева давно зарекомендовал себя с самой лучшей стороны. Когда в вашем доме есть личный источник водоснабжения, благодаря которму и автономное отопление реализовалось, то хорошо бы знать, как использовать этот вариант отопления по максимуму. В нашей статье мы расскажем несколько эффективных способов произведения подобных улучшений. Некоторые из них можно воплотить в реальность до окончания работ по укладке пола (таких способов большинство), а некоторые – в любой момент даже после произведения монтажа обогрева.

• Основной задачей любых способов отопления является минимизация тепловых потерь в помещении. Поэтому необходимо внимательно подойти к вопросу о полноценном утепленим стен в помещении и замена старых окон на более новые, закрывающиеся максимально плотно. В таком случае не будет осуществляться утечка тепла через небольшие щели в окнах, а также – через стены. Такой способ популярен благодаря тому, что при сравнительно небольших финансовых затратах мы получаем возможность наслаждаться значительным увеличением комфортабельности помещения.

• Вторым способом является прокладка теплоизоляции внутри самого помещения, что даст возможность всему теплу оставаться в комнате. Однако данный способ имеет несколько меньшую популярность в связи со своей трудоемкостью и хоть и небольшим, но все же уменьшением площади помещения.

•Важно выбирать такое покрытие пола, материал которого будет иметь максимальную теплопроводность. В таких случаях прекрасно подойдет керамическая плитка, например. Конечно, с водяным теплым полом можно использовать любые материалы и подогрев все же будет происходить, но если говорить об улучшении эффективности, то здесь следует обратиться именно к покрытию подобному плиточному.

• Очень эффективно также уменьшение толщины вспомогательных слоев материалов – бетонной стяжки и т.д. путем использование современных материалов, имеющих более хорошие свойства. Ну и, конечно же, использование вспомогательных способов укрепления стяжки, позволяющих уменьшить ее толщину, будет как нельзя кстати! Так, если укрепить цементно-песочную стяжку арматурной сеткой, то ее толщину можно уменьшить достаточно сильно, чтобы это ощутимо сказалось на подогреве.

• Ну и последний наиболее эффективный способ – это правильный выбор способа укладки трубопровода. Как ни странно, а такая мелочь очень сильно влияет на общий результат! В этом вопросе лучше посоветоваться со специалистом, который подскажет, что будет лучше в конкретном помещении.

Профессионалы компании «BAS» всегда рады помочь вам в любых вопросах, особенно сделать ваш дом теплее и уютнее!

Как выбрать подходящую систему водяного теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

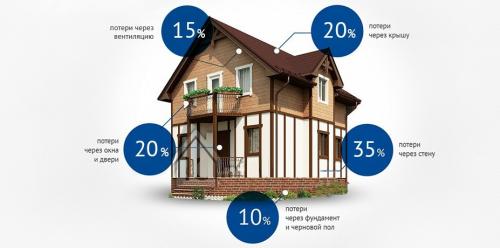

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как правильно подготовить пол к монтажу водяного теплого пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

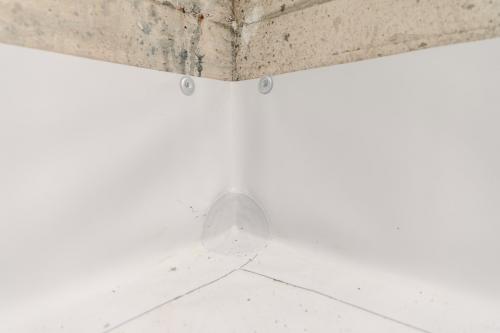

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

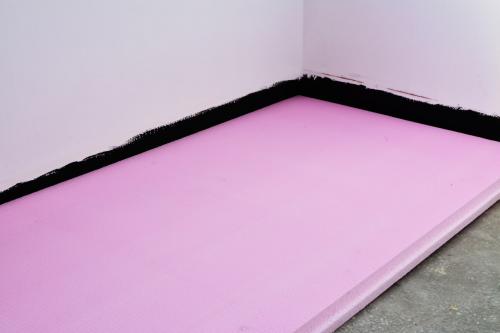

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

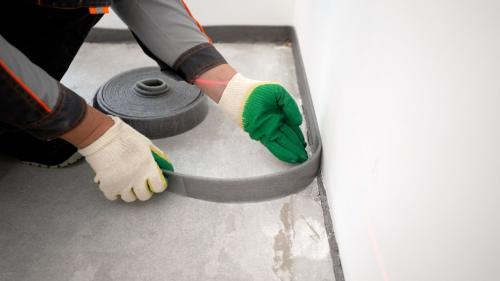

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

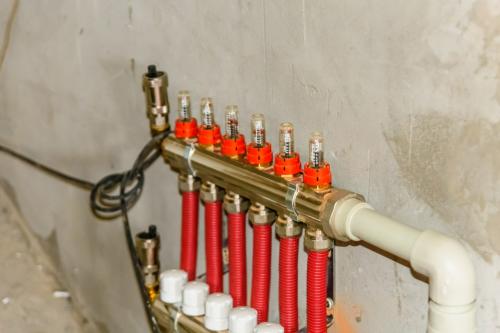

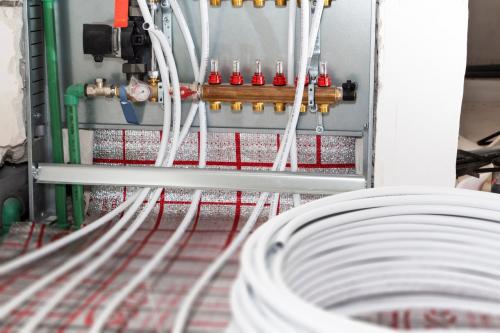

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

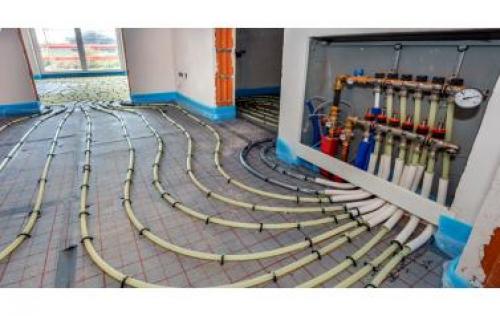

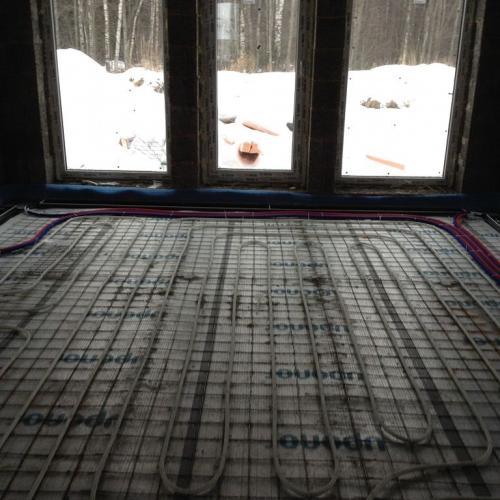

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

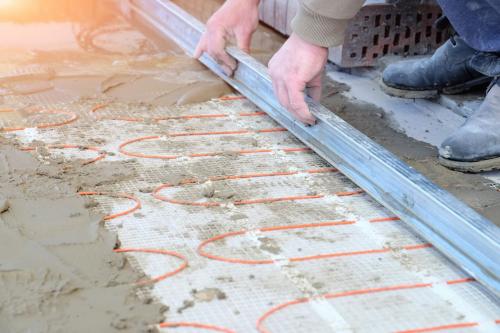

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

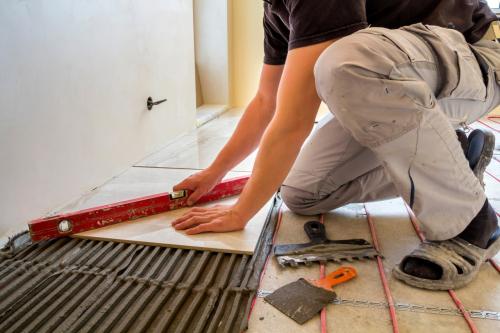

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Какие инструменты и материалы необходимы для монтажа водяного теплого пола

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Как обеспечить безопасность при монтаже водяного теплого пола

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

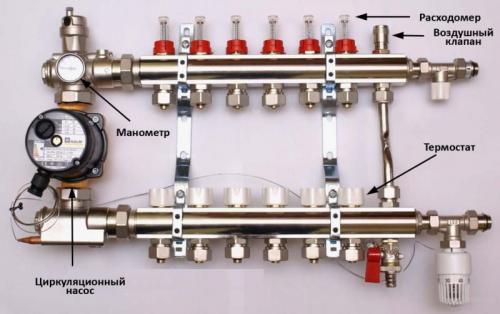

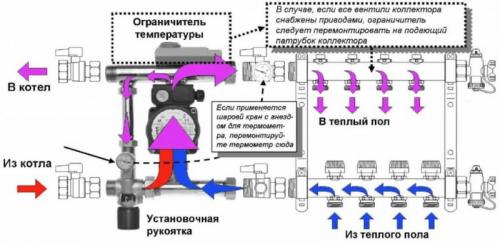

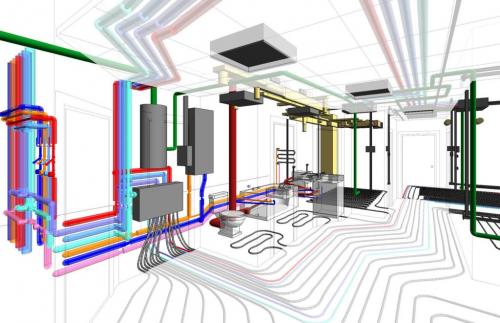

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.



   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

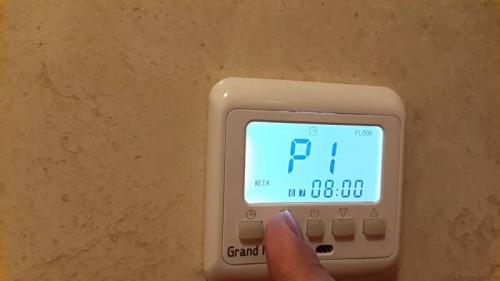

Как регулировать температуру водяного теплого пола

Водяной теплый пол – это современная и высокоэффективная система отопления, которая обеспечивает комфортный микроклимат в помещении. Однако, как и любое инженерное сооружение, она требует регулярного обслуживания и правильной эксплуатации для продления срока службы и предотвращения поломок.

Профилактические мероприятия для теплого пола

Основными профилактическими мероприятиями являются:

1. Проверка и регулировка давления в системе. Слишком высокое или слишком низкое давление может привести к повреждению труб или некорректной работе.

2. Контроль за качеством теплоносителя (воды или незамерзающей жидкости). Наличие примесей и загрязнений может засорить трубы и привести к нарушению циркуляции.

3. Своевременная замена фильтров грубой и тонкой очистки в системе.

4. Визуальный осмотр на предмет протечек, особенно в местах соединений.

5. Проверка исправности насоса, распределительных коллекторов и автоматики управления.

Очистка и промывка системы водяного теплого пола

Периодическая очистка и промывка системы необходима для удаления отложений и загрязнений, скапливающихся со временем. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность работы.

Для промывки используются специальные составы - промывочные жидкости, удаляющие как твердые отложения, так и продукты окисления металлов. Процедура должна выполняться специалистами сервисной службы.

Ремонтные работы на теплом полу

Несмотря на высокую надежность, система водяного теплого пола не застрахована от поломок. К основным видам ремонта относятся:

• Замена поврежденных труб
• Устранение протечек в местах соединений
• Ремонт или замена насоса
• Устранение засоров

При обнаружении неисправностей лучше сразу обратиться в сервисный центр, чтобы не допустить затопления и более серьезных поломок.

Рекомендации по эксплуатации

Для обеспечения длительной и бесперебойной работы водяного теплого пола соблюдайте следующие правила:

1. Не допускайте значительных перепадов температур по сравнению с окружающей средой. Система не предназначена для резкого нагрева помещения с низких температур.

2. Убедитесь, что расчет и монтаж были выполнены правильно с учетом параметров помещения. Нагрузка на систему не должна превышать проектные значения.

3. Ограничьте сверление и крепление тяжелого оборудования к полу, чтобы не повредить трубы.

4. Всегда закрывайте систему после выключения во избежание размораживания.

5. Контролируйте качество теплоносителя, своевременно меняя фильтры и добавляя специальные присадки.

6. Обращайтесь к профессионалам для плановой диагностики и профилактики. Своевременное обслуживание позволит избежать серьезных поломок.

Соблюдая эти несложные правила, вы сможете продлить срок службы системы водяного теплого пола до максимального и наслаждаться комфортом долгие годы.
