Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройстви датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

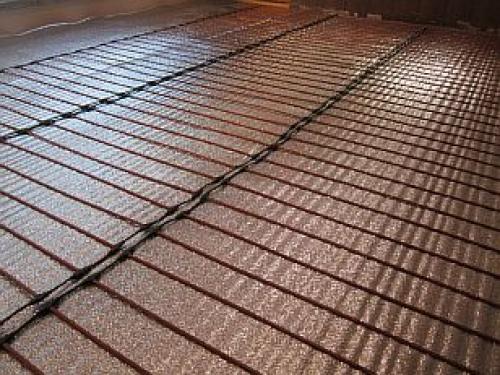

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

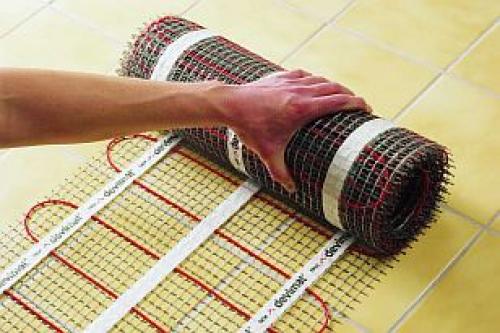

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

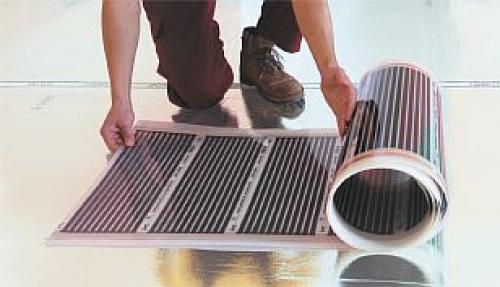

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

Сделать тёплый пол своими руками в доме. Теплый пол, как основная система отопления дома

Теплый пол работает по  тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К  тому же это было чуть дешевле, чем платить 500 000  Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно, стоимость киловатта по дневному тарифу — 4,96  Р , по ночному — 2,68  Р .

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать., за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190  Р .

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Теплый пол, как правильно сделать. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

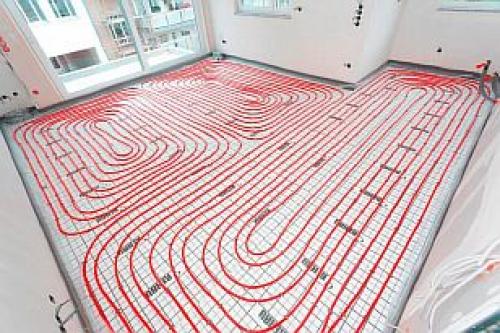

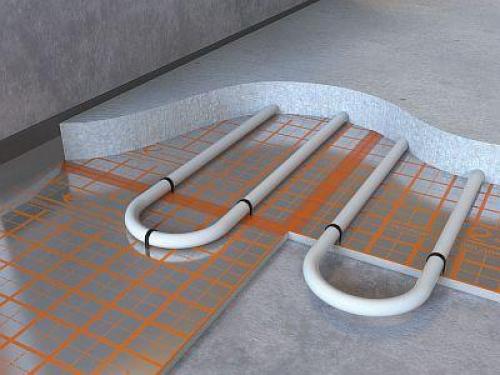

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

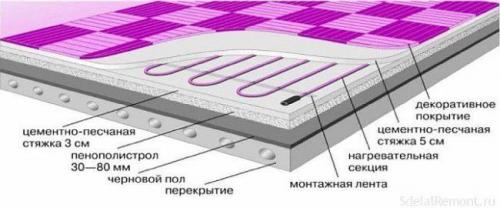

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Что постелить на деревянный пол. Инструменты для покрытия пола в деревянном доме

Чтобы покрыть деревянный пол в доме лакокрасочными составами своими руками, мастеру потребуется определённый набор инструментов, которые в ассортименте представлены в каждом хозяйственном магазине:

1. Для проведения подготовительных работ:

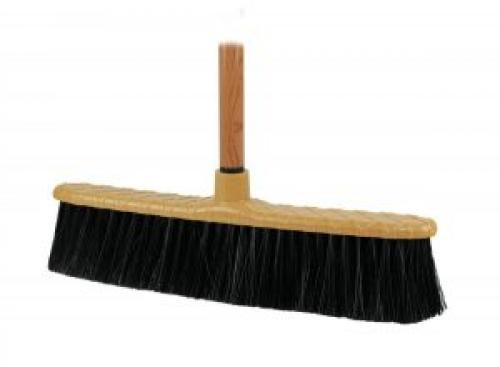

• Веник или швабра с жёсткой полимерной щетиной для уборки помещения от пыли и грязи.

Швабра с жёсткой щетиной

• Ведро с чистой водой и ветошь для проведения влажной уборки помещения.

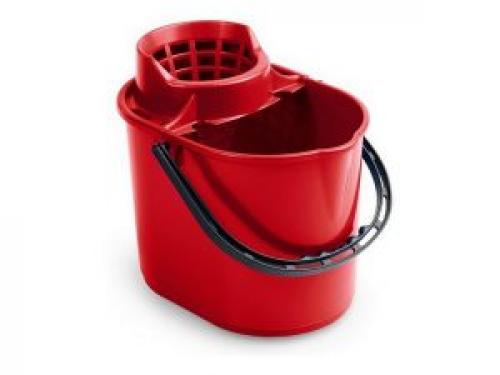

Пластиковое ведро для уборки

• Шлифовальная машинка или циклёвочный станок с абразивными материалами для удаления старого слоя лакокрасочного покрытия. Данный электроинструмент также необходим для шлифовки чистового пола после его монтажа.

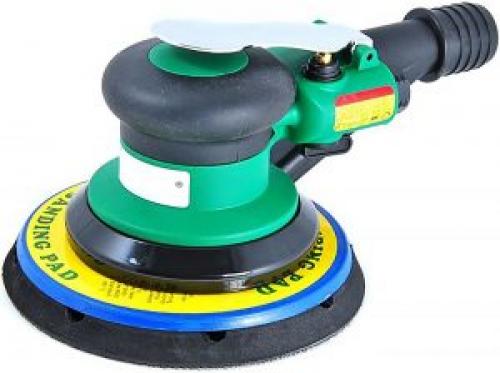

Шлифовальная машинка

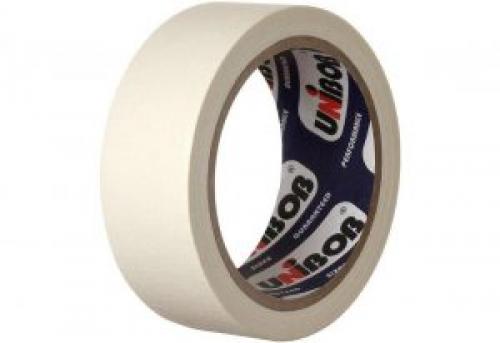

• Малярный скотч и плёнка для защиты поверхности стен от брызг во время нанесения краски или лака.

Малярный скотч

• Пылесос для финальной очистки помещения от пыли после шлифовки.

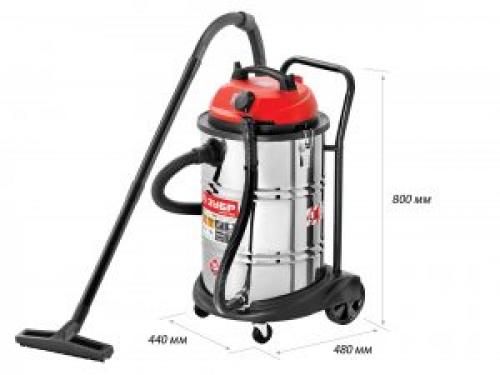

Строительный пылесос

• Клей ПВА, эпоксидные составы и опилки при необходимости проведения ремонтных или реставрационных работ по ликвидации дефектов на полу перед покраской.

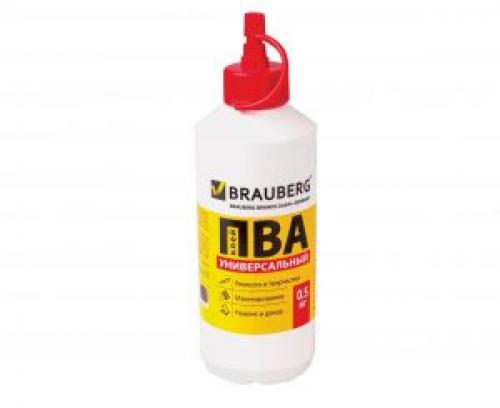

Клей ПВА

1. Для покраски деревянного пола:

• Лакокрасочное покрытие, по своим технологическим, химическим и другим свойствам удовлетворяющие требованиям владельца жилого помещения.

Краски в ассортименте в торговой точке

• Проникающая биогрунтовка, способствующая сохранению структуры древесины и препятствующая её разложению под действием негативных факторов окружающей среды.

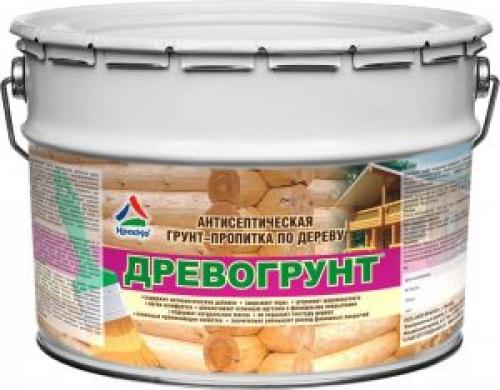

Проникающая грунтовка для дерева

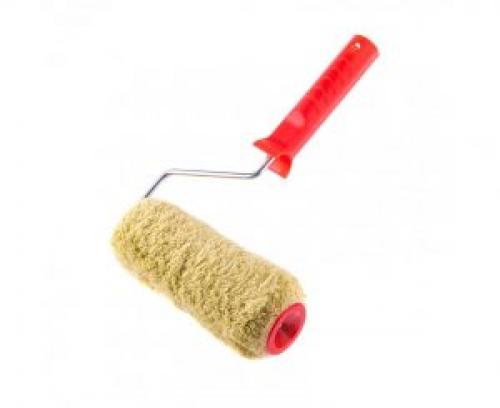

• Валик с мягким ворсом для нанесения лакокрасочного покрытия.

Валик с мягким ворсом

• Кювета, в которую порционно переливается состав для покрытия.

Кювета для краски

• Ведро для замешивания двухкомпонентных составов.

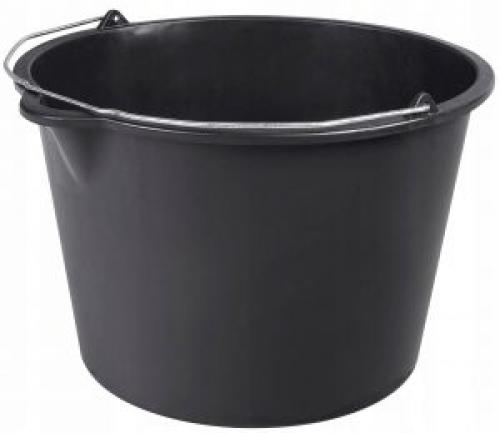

Строительное пластиковое ведро

• Электродрель с насадкой-миксером для равномерного перемешивания.

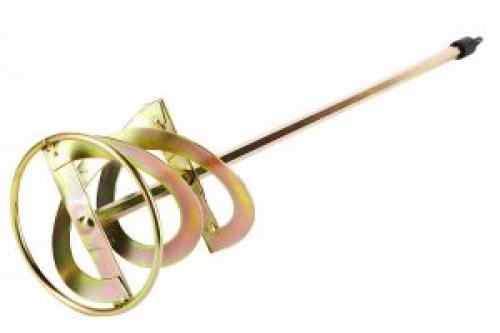

Насадка-миксер на электродрель

• Набор кистей для нанесения краски в труднодоступных местах.

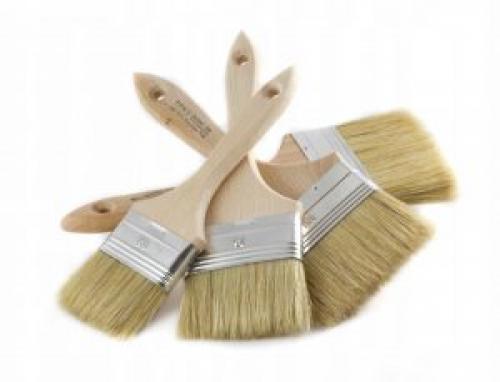

Набор малярных кистей

• Средства индивидуальной защиты дыхательных путей и кожи – респираторы, головные уборы и перчатки.

Весь инструмент, применяемый для производства работ данной категории, должен отличаться высоким качеством, быть исправным и готовым к использованию.

Сделать теплый пол своими руками в бане. Разновидности и способы укладки системы теплого пола

По стандартной классификации системы теплого пола делятся на следующие виды:

• Замкнутый отопительный контур из трубопроводов с циркулирующим теплоносителем. Чаще всего в качестве теплоносителя используется вода, но периодически она заменяется антифризом, его водным раствором, этиленгликолем и т.д. Необходима такая замена воды для того, чтобы система сохраняла свои лучшие характеристики в теплое время года, когда она не используется.

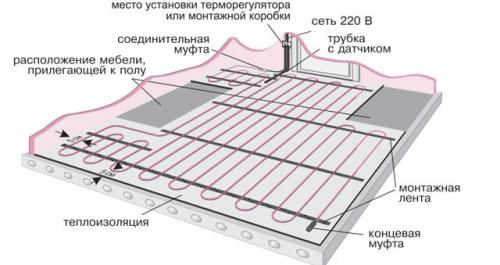

• Электрический подогрев – это система, в основе которой заложен нагревательный элемент из энергокабеля или инфракрасной пленки.

Каждый из указанных видов имеет свои отличительные особенности, преимущества и недостатки. Водяная система должна быть подключена к нагревательному котлу, а в качестве обязательных комплектующих системы закупают трубы из пластика или меди, циркуляционный насос, обеспечивающий принудительное перемещение теплоносителя по отопительному контуру, и арматурная масса.

Стоимость системы высока, но в процессе эксплуатации затраты владельца будут значительно ниже, чем у электрического подогрева. Кабельный и инфракрасный подогрев стоит дешевле, но для его работы необходима электрическая энергия, которая дорожает с каждым днем.

Чтобы устроить водяной теплый пол в бане, необходимо иметь определенные строительные навыки, опыт в расчете материалов и проектировании такой системы. При эксплуатации водяного подогрева у владельца возникают дополнительные трудности в виде сложности проведения ремонтных работ. Обычно все сводится к демонтажу имеющихся напольных покрытий и замене поврежденного участка, либо всей системы в целом.

Тот, кто решил установить электрический теплый пол в бане, облегчит себе задачу по укладке нагревательной системы, но процедура ремонтных работ при этом останется настолько же сложной. Инфракрасная пленка – проста и в укладке и в ремонте. Если быть точнее, то, когда выходит из строя определенный элемент, остальная система продолжает функционировать без перебоев. В случае пленочного подогрева «пирог» перекрытия будет самым тонким.

Видео ВОДЯНОЙ ТЁПЛЫЙ ПОЛ - СВОИМИ РУКАМИ
