Схема межэтажного перекрытия в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Схема межэтажного перекрытия в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Устройство межэтажного перекрытия. Потолочные перекрытия в доме между этажами из деревянных балок

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

• При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
• При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

• Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

  где 1 – деревянная балка;

  2 – гидроизоляционный материал;

  3 – теплоизоляция (можно использовать монтажную пену);

  4 – раствор.

  Рисунок 9. Место опирания деревянной балки на стены в разрезе

• Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.



  где 1 – деревянная балка;

  2 – черепной брусок;

  3 – накат;

  4 – пароизоляционная мембрана;

  5 – теплоизоляционный материал;

  6 – чистовой пол;

  7 – чистовой потолок нижнего этажа.

  Рисунок 10. Устройство наката

• Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
• Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Перекрытие второго этажа по деревянным балкам. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

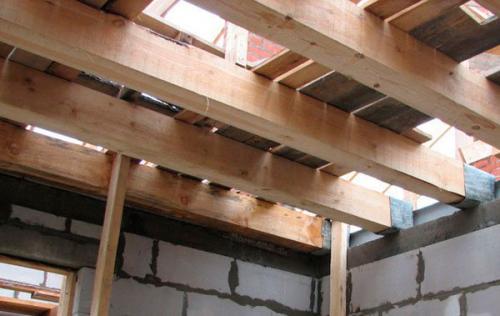

Монтаж деревянного чердачного перекрытия. Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

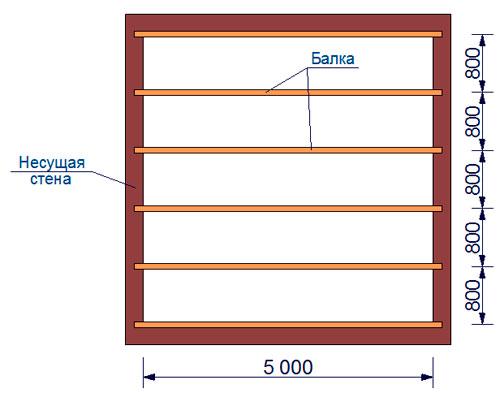

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Правильное межэтажное перекрытие. Какие есть разновидности?

Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.

Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука . Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.

Первого этажа частного дома

Перекрытие 1-го этажа еще называют цокольным.

Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.

Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.

Справка . Если цокольное перекрытие устанавливается над отапливаемым пространством, его теплозащитная конструкция не будет отличаться от межэтажного перекрытия.

Второго

Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины .

Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.

Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.

Мансарды

Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты .

Деревянные перекрытия между этажами. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации зданиянесут на себе всю нагрузку. Поэтому основное внимание следует обратить на.

Для балок рекомендуется использоватьили массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пол-потолок: между 1 и 2 этажом

Пролет деревянныхдолжен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Места стыков плит должны быть на балках!
