Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

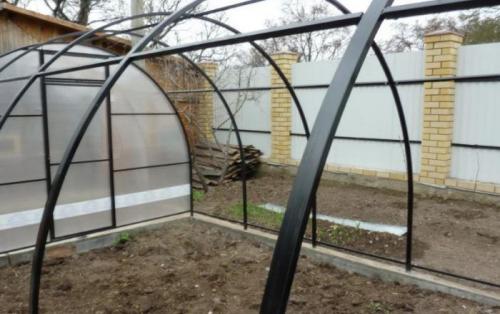

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

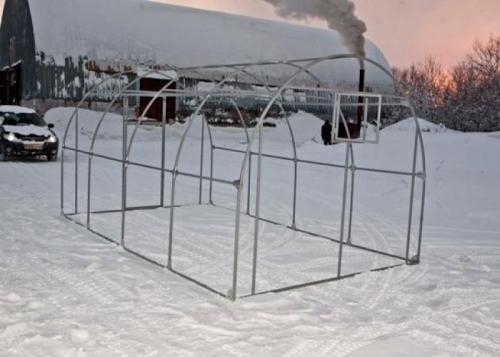

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

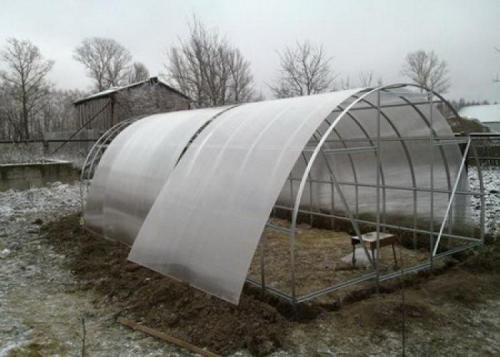

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

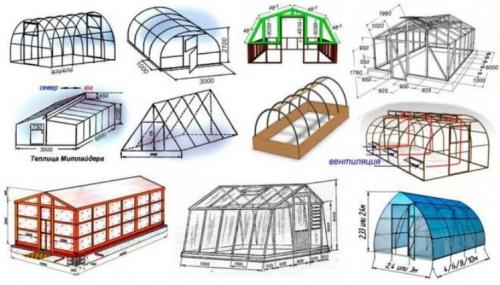

Чертежи теплиц из профильной трубы с размерами. Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

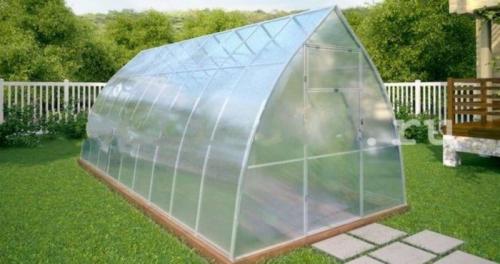

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

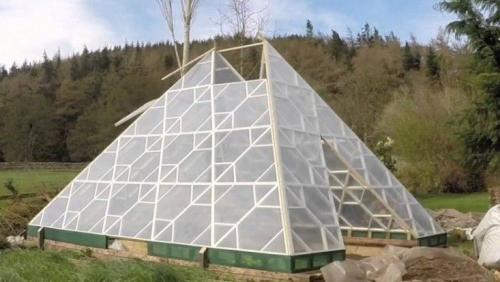

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

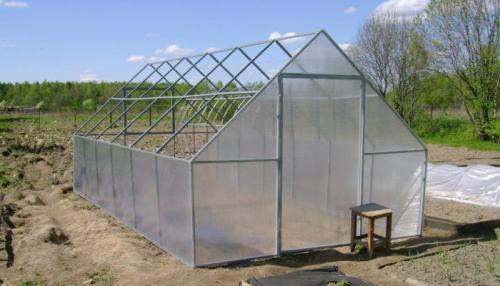

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

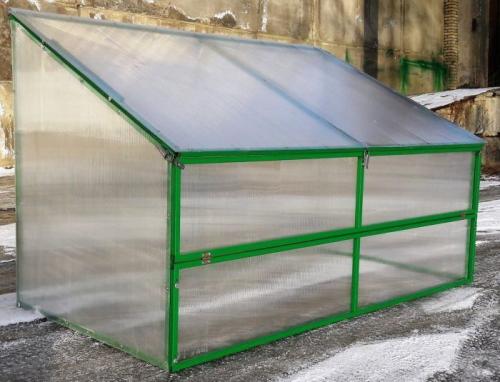

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

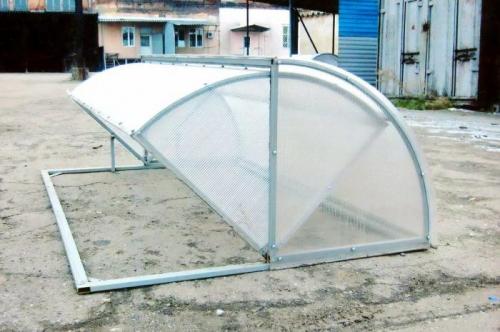

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Двускатная теплица из профильной трубы своими руками. Преимущества и недостатки профилей для изготовления теплиц

Производители предлагают готовые теплицы любых размеров и форм. Однако построить самостоятельно такое сооружение и интересно, и выгодно.

Теплицы из профильной трубы отличаются большей крепостью. Они тяжелые, а значит отлично противостоят ветрам.

Толстостенный металл и продуманная конструкция позволяет не заботиться об уборке снега с крыши зимой – он самостоятельно съезжает вниз по мере его накопления или при потеплении.

Кроме металлической профильной трубы для изготовления каркаса теплицы своими руками народные умельцы используют следующие виды профилей:

• V-образный (или W-профиль) металлический профиль со специальными планками для крепления. Материал предназначен специально для каркасных сооружений такого типа. С ним удобно работать, но по крепости такой каркас будет уступать конструкциям из профильной трубы.
• П-образный профиль из оцинкованной стали или алюминия. В прочности уступает профильной трубе, но значительно выигрывает в цене. Используется для различных конструкций при ремонте, строительстве.
• Стоечный и направляющий профиль, предназначенный для монтажа гипсокартона. Для сооружения уличных конструкций эти металлические детали несколько слабоваты, но могут быть использованы на защищенных от ветра участках.

Чтобы не ошибиться с выбором подходящего строительного материала, следует знать его недостатки и достоинства для сооружений такого типа.

К недостаткам изделий относят стоимость материала, тяжеловесность готовой теплицы, необходимость использования для монтажа сварочного аппарата.

Обратите внимание! Для строительства теплицы на основе прямоугольных профильных труб часто устраивают легкий фундамент или строят кирпичную платформу.

Преимущества использования облегченных профилей:

• легкость и мобильность полученной конструкции;
• экономия бюджета на материале;
• простота монтажа.

Основным минусом легких сооружений является недостаточная прочность к механической нагрузке извне. Такие теплицы может унести или перевернуть сильным ветром. Зимой они часто просаживаются под слоем снега.

Теплицы из профильной трубы 40х20. Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Источник: https://doma-otido.ru/stati/kak-sdelat-teplicu-iz-truby-profilnoy-profilnaya-truba-dlya-postroyki-teplicy-vse-za-i-protiv

Чертеж теплицы по митлайдеру из профильной трубы. Особенности теплицы Миттлайдера

Теплицы по методу Митлайдера отличаются своеобразной формой: северный скат крыши крутой, южный – пологий, а в коньке они не совпадают. Если в других теплицах скаты опираются на один коньковый брус, то в рассматриваемой конструкции основой для них служат балки, расположенные на разных высотах.

Посмотрите на чертеж – северный скат теплицы Миттлайдера опирается на коньковый брус, а южный находится на 45 см ниже, причем между ними от торца до торца теплицы тянется отверстие для вентиляции:

Отверстие должно быть именно под коньком. Для регулирования вентиляции используется полиэтиленовая лента шириной 65 см. С одной стороны ее прикрепляют к коньковому брусу, а другая, утяжеленная двумя сбитыми рейками, свободно свисает внутрь крыши. Благодаря этому своеобразному грузу полиэтилен придавливается к нижней балке изнутри и достаточно надежно перекрывает отверстие.

Особым преимуществом теплицы Митлайдера считается вентиляционное отверстие, выполненное особым образом. Оно простое в эксплуатации и очень эффективное. С его помощью обеспечивается интенсивная и равномерная циркуляция воздуха по всей площади конструкции, а при низкой температуре растения надежно защищены от задувания северного ветра. В теплую же и солнечную погоду перегревы им тоже не грозят.

Как выглядит теплица Митлайдера, показано на этих фото:

Торцы культивационного сооружения следует ориентировать на запад и восток, а боковые стороны соответственно будут смотреть на юг и север. Если при постройке строго следовать схеме, в теплице Митлайдера будет происходить максимально возможная аккумуляция солнечного излучения. Во избежание задувания через дверь ветра петли, на которые она навешена, обычно располагают с северной стороны дверного проема.

Остальные конструктивные особенности теплицы Миттлайдера зависят от желания застройщика и могут быть совершенно различными. Надо лишь упомянуть, что в авторской конструкции митлайдеровской теплицы реализовано покрытие из спаренных пленок, между которыми имеется воздушный зазор толщиной около 70 мм. Температура в теплице не опускается ниже нуля при ночных минусовых похолоданиях (до –5 °C).

Расчет теплицы из профильной трубы. Теплица из профильной трубы

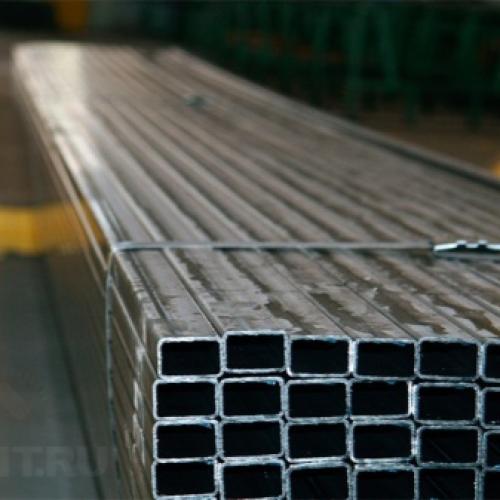

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения.

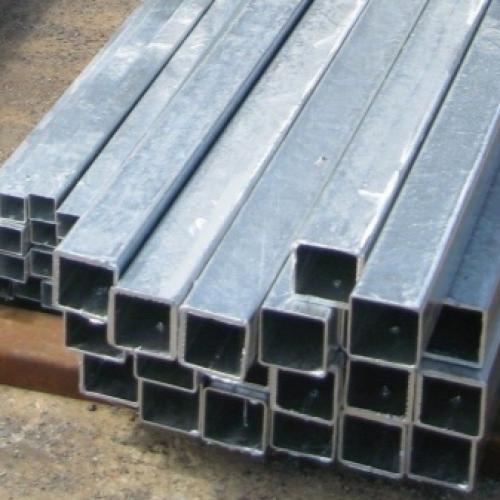

Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба.

Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Важно

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции.

Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции.

Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Источник: https://doma-na-veka.ru/stati/chertezhi-teplic-iz-profilnoy-truby-s-razmerami-poshagovaya-instrukciya-kak-sproektirovat-i

Теплица из профильной трубы без сварки. Плюсы и минусы

Как упоминалось ранее, современные теплицы из профтрубы – явление распространенное. К возведению таких построек обращаются из-за того, что они имеют много положительных качеств. Ознакомимся с наиболее важными из них.

1. Постройки из профильной трубы, изготовленные по всем правилам, могут прослужить очень долго, не доставляя при этом хозяевам лишних хлопот.
2. Каркасы из профтрубы допустимо завершать различными укрывными материалами. Это может быть как стекло или поликарбонат, так и специальная пленка – выбор за хозяевами.
3. Теплицы из профтрубы могут похвастаться простыми, но при этом достаточно надежными креплениями.
4. Сборка таких сооружений не отнимает ни лишних сил, ни много свободного времени, поэтому многие хозяева берутся за самостоятельное их изготовление.
5. Из профильной трубы вполне возможно соорудить теплицу любой формы.
6. Грамотно сооруженная надворная постройка не будет страшиться негативных внешних факторов, например, сильных ветров. В качественной теплице из профтрубы посадкам ничего не будет угрожать.
7. Выполненная с умом теплица из трубы способна не только выполнять свои основные функции, но и стать настоящим украшением участка. К примеру, эффектным внешним видом могут похвастаться красивые варианты со стеклянными покрытиями. В них можно выращивать не только овощи, но и разнообразные цветы. Разноцветные цветочные композиции будут смотреться непревзойденно, находясь за стеклянными стенками такого сооружения.

Источник: https://doma-na-veka.ru/stati/chertezhi-teplic-iz-profilnoy-truby-s-razmerami-poshagovaya-instrukciya-kak-sproektirovat-i

Сколько метров профильной трубы надо на теплицу. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

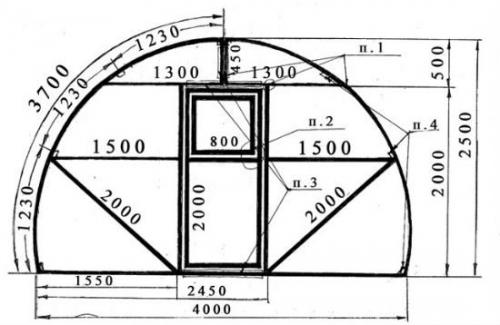

Подробный чертеж арочной постройки

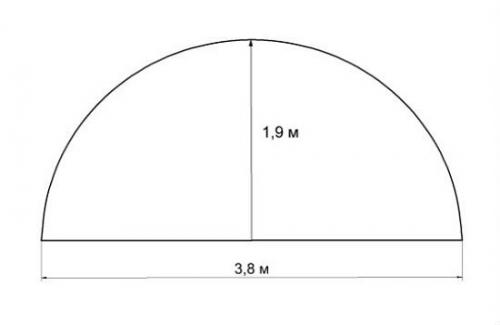

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

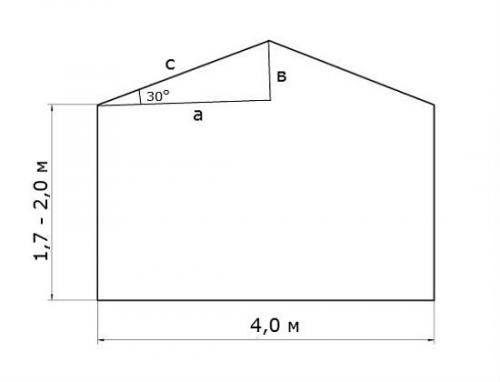

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.
