Прежде чем выбрать необходимый метод монтажа, стоит узнать о таком понятии, как «шаг укладки» — определенное расстояние между монтируемыми трубами, которое обеспечивает необходимую теплоотдачу напольного отопления. Например, удельный тепловой поток с шагом 15 см составит от 50 до 100 Вт на кв.м. покрытия.

Стоит отметить, что монтировать трубы с шагом менее 10 см очень трудно, т.к. сгиб трубы имеет очень малый радиус, что может привести к ее заломам и повреждению теплопровода в целом.

Как показывает практика, оптимальным вариантом считается шаг 15 либо 20 см, т.к. при укладке труб с расстоянием более 25 см нарушается равномерное распределение теплого потока в жилой комнате.

В дальнейшем этот параметр нам еще пригодится для расчетов необходимой длины прокладываемого теплопровода.

Змейка

Простейшая схема укладки труб, которую при правильных расчетах и проектировании можно смонтировать своими руками. Трубы укладывают от одной стены к другой и затем подводят обратно к распределительным узлам.

Однако, по тепловому потоку классическая змейка уступает остальным вариантам, поэтому такой метод укладки рекомендуется применять к небольшим по площади помещениям.

Двойная змейка

Данная схема решает проблему неравномерного распределения теплового потока в жилых комнатах. Двойной ряд трубопровода компенсирует перепад температур, тем не менее могут возникнуть определенные сложности при монтаже труб.

Наибольшая эффективность тепловой отдачи достигается при укладке теплого пола представленным вариантом в узких комнатах.

Угловая змейка

Подобная укладка применяется в жилых комнатах с одной или двумя внешними стенами. Вначале тубы выкладываются на холодных участках — вдоль стен, выходящих на улицу, — чтобы избежать значительных тепловых потерь. Такая схема используется также в помещениях, где необходимо выделить зоны с разными температурными режимами.

Улитка (спиральная схема)

Один из самых популярных способов монтажа труб водяного теплого пола. Такой метод укладки отличается высокой теплоотдачей и равномерным распределением тепла. В большинстве случаев, где площадь помещение более 15 кв.м., применяется данный вариант монтажа теплого пола.

Описываемая схема обладает низким гидравлическим сопротивлением, что обеспечивается благодаря меньшему количеству поворотов трубопровода и большому углу сгиба. Спиральная укладка начинается вдоль стен и сужается к центру, после чего возвращается к распределительной гребенке.

Два контура

В больших по площади помещениях для большей эффективности отопления напольный обогрев рекомендуется разделять на несколько контуров. При этом шаг укладки можно варьировать в зависимости от желаемой теплоотдачи.

Комбинированная схема

Комбинация змейки со спиральной схемой укладки трубопровода применяется в помещениях нестандартной конфигурации, со сложными изгибами стен или там, где необходимо реализовать несколько вариантов обогрева жилой комнаты.

Расчет длины трубы для теплого пола

Укладка водяного теплого пола требует точных вычислений и тщательно продуманной схемы укладки.

Чтобы правильно рассчитать необходимую длину трубопровода, используют условную формулу:

L=S/N*1,1, где:

• S – площадь комнаты, где будет производиться монтаж напольного отопления.
• N – шаг укладки трубы (измеряется в метрах: 15 см – это 0,15 м).
• 1,1 – условный коэффициент, необходимый для сгибов тепломагистали.

Связанные вопросы и ответы:

Что такое водяное тёплое пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие преимущества имеет водяное тёплое пол

Главный плюс электрического тёплого пола заключается в том, что его можно использовать “точечно”, например, только в детской игровой зоне и туалете. И включать систему возможно по мере необходимости.

Минус в том, что электричество стоит дороже, чем вода. Даже с самой современной электрической системой приготовьтесь вкладывать деньги в свой комфорт.

Помните, что электрические системы зависимы от источника тока. Если в Вашей местности часто бывают перебои в электроснабжении, придётся предусмотреть бесперебойник для домашней сети.

Главное преимущество водяного тёплого пола в экономичности. Хотя на установку нужно будет потратить куда больше средств, в дальнейшем - Ваши старания окупятся.

Если Вы живёте в квартире многоэтажного дома, скорее всего, водяной тёплый пол не для Вас. Для подобных работ необходимо получить специальное разрешение. Ведь для перекрытий такая система является огромной нагрузкой. Кроме того, подключаясь к центральному отоплению, Вы снизите качество отопления соседних квартир. А если система даст течь, последствия сильно ударят по карману.

Краткое резюме

Итак, подведём предварительные итоги. Мы выяснили, что у водяных полов есть следующие плюсы:

Экономичность в использовании;

• безопасность;
• отсутствие излучения.

Минусы:

• более дорогая установка;
• необходимость замены фитингов;
• возможные протечки;
• проблематичность установки в квартире многоэтажки.

Электрический тёплый пол тоже имеет свои плюсы:

• простота установки;
• возможность монтажа в квартире многоэтажки и точечно в определённых зонах;
• долгий срок службы.

И минусы:

• затраты на оплату электроэнергии;
• наличие излучения;
• опасность удара током и возгорания при неправильном монтаже;

В любом случае, тёплый пол (электрический или водяной) имеет одно важное преимущество - он создаёт ощущение уюта и дарит нашим ногам тепло, что крайне важно для здоровья.

Какие материалы необходимы для установки водяного тёплого пола

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

Подробнее о выборе труб для укладки водяного теплого пола читайте в.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

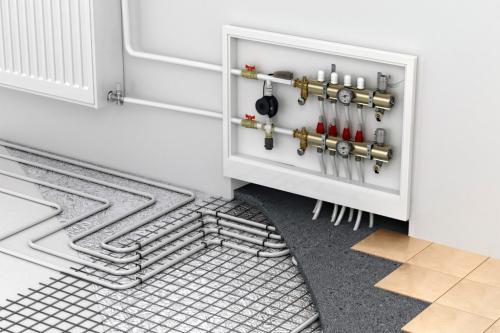

Центр распределения теплоносителя и пункт контроля функционирования теплого пола —. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Как выбрать подходящий тепловой насос для монтажа водяного тёплого пола

Водяной теплый пол представляет собой эффективную систему отопления, обеспечивающую комфорт и экономичность. Основные компоненты водяного теплого пола включают:

• Нагревательный котел: основной источник тепла, который нагревает воду для системы.
• Расширительный бак: компенсирует изменения объема воды при ее нагреве.
• Манометр: контролирует давление в системе.
• Коллектор: распределяет нагретую воду по контурам трубопроводов.
• Трубная разводка: система труб, уложенная под полом, через которую циркулирует теплоноситель.
• Терморегулятор: регулирует температуру в системе, обеспечивая комфортный микроклимат.

Эта стандартная схема часто используется при самостоятельном монтаже. И тут важно определить, нужен ли вам циркуляционный насос для теплого водяного пола.

Циркуляционный насос — это устройство, предназначенное для циркуляции жидкости в системах отопления или охлаждения. Оно используется для того, чтобы приводить в движение теплоноситель (обычно вода или гликольная смесь) по трубопроводам системы.

В помещениях площадью до 50 м², где трубопровод уложен под уклоном, можно обойтись без насоса, так как вода будет двигаться самотеком. Однако при отсутствии насоса теплообмен между нагретой водой и стяжкой пола будет неравномерным: в начале контура теплопередача будет высокой, а в конце — низкой, что приведет к неравномерному прогреву помещений. Поэтому в большинстве случаев рекомендуется установкадля обеспечения принудительной циркуляции теплоносителя.

Как правильно рассчитать мощность теплового насоса для водяного тёплого пола

Чаще всего для теплых полов выбирают циркуляционные насосы. Они способны забрать на себя часть нагрузки, которая раньше приходилась только на котел, что гарантирует снижение трат на оплату энергии. Циркуляционный насос для теплого пола может быть с сухим или мокрым ротором. Система работы насоса обеспечивается за счет вращения крыльчатки. В результате образовывается центробежная сила, продуцируемая нужные показатели напора.

Если вы рассматриваете насосы с мокрым ротором, их рабочая часть располагается в системе. Для защиты основного механизма используют герметичный корпус. Мокрые циркуляционные насосы не советуют использовать для перекачивания горячей воды. В ходе эксплуатации есть риски засорения между ротором и статором. Это приводит к выходу из строя насоса. Насосы с сухим ротором отличаются высокой производительностью.

Расчеты насосов для теплого пола производятся специалистами. Нужные параметры замеряют до установки трубопровода. С полученными данными технологи просчитывают алгоритм подключения системы и схему.

Принудительная циркуляция в системе с использованием насоса помогает достичь определенной скорости движения теплоносителя. Для расчетов насоса нужна следующая информация:

• объем жидкости в системе за единицу времени. То есть, какой объем теплоносителя в метрах кубических проходит в системе за час;
• тепловая мощность насоса. Другими словами, нужный объем тепла, который нужен для обогрева определенной квадратуры в Вт.

Характеристики подходящего насоса рассчитываются с учетом проекта теплого пола. Важно учитывать теплопотери, которые зависят от переходов, количества узлов, материала труб и других параметров.

Как выбрать подходящий радиатор для монтажа водяного тёплого пола

В технической документации указывается сопротивление каждого метра трубы. Перед тем, как рассчитать насос для теплого пола, этот параметр нужно будет умножить на длину трубы. Для учёта влияния различных деталей используются соответствующие числа. Для вентиля берётся значение, равное 1,7. Для каждого места соединения коэффициент составляет 1,2. При применении мощного котла может быть предусмотрен смеситель. Для него параметр равен 1,7. Для определения необходимого для работы тёплого пола напора применяется следующая формула.

H= (П х Дл + К)/1000

В формуле имеются такие обозначения:

• Н представляет собой нужную силу напора;
• П — это указанная в технической документации сила гидравлического сопротивления труб;
• К — коэффициент запаса мощности.

При выборе подходящей модели нужно, чтобы расчётные параметры находились в средней части характеристик. Например, если насос трёхскоростной, то указанные производительность и напор должны соответствовать второй. Правильный расчет циркуляционного насоса для теплого пола позволит выбрать наиболее эффективную модель.

В каком положении нужно устанавливать насос Источник teplowood.ru

При выборе нужно учитывать вид насоса. Для бытовых целей применяют следующие разновидности:

• Выгодным решением является использование насоса с мокрым ротором. Название отражает тот факт, что лопасти погружены в теплоноситель. Такое решение эффективно в тех случаях, когда площадь обслуживаемых полов не превосходит 400 кв. м. Особенностями таких насосов является тихая работа, низкое энергопотребление и высокая надёжность. В процессе прокачки вращение лопастей засасывает воду и отправляет её дальше.
• Пользователь может выбрать насос, который использует сухой ротор. Его монтируют в отдельной ёмкости, которая должна быть герметически закрыта. Для обеспечения безотказной работы нужно регулярно производить чистку и смазку. В таких моделях ротор не имеет непосредственного контакта с жидкостью. Он не страдает от жёсткости используемой воды. Обычно такие устройство при работе издают ощутимый шум.

Думая о том, как подобрать насос для теплого пола, нужно обратить внимание на его маркировку. Обычно она состоит из двух чисел, разделённых косой чертой и третьего, после тире. Первая цифра определяет используемые диаметры отверстий. Вторая — рассказывает о создаваемом давлении, которое связано с величиной подъёма. Обычно 10 означает 1 м, 40 — 4 м и так далее. Эти цифры можно рассматривать в следующем качестве. 10 соответствует давлению 0,1 атм, 40 — 0,4 атм.

Как правильно подготовить пол для установки водяного тёплого пола

Эффективность работы водяного теплого пола проверяется не только коэффициентом ее теплопроводности и количеством затрат энергетических ресурсов на обогрев жидкости, но также рациональностью выбранных настроек коллекторов и смесительных узлов, являющихся главным двигателем обогревательной системы.

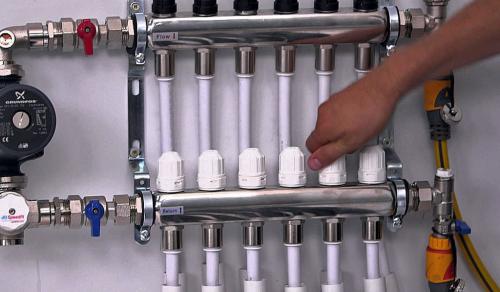

Правильная настройка коллектора теплого пола необходима для полной диагностики исправности системы водяного пола в целом и для повышения ее срока эксплуатации и эффективности, так как она способствует нормализации давления и, следовательно, оптимизации подачи теплой жидкости, тем самым значительно сокращая расходы тепловой энергии и воды.

Рассмотрим подробнее этапы настроек на примере коллектора от торговой марки Valtec серии COMBIMIX, так как она является более сложной и трудоемкой.

Внимание! Все сопутствующие детали комплектации взяты от фирмы производителя.

Этапы настроек коллектора Valtec:

• снять термоголовку на время проведения настроек;
• выставить перепускной клапан до отметки 0,6 бар, это предотвратит коллектор от дачи неверных показаний во время дальнейших расчетов;
• вычислить пропускную способность балансировочного клапана вторичного контура для задания режима температуры теплоносителя и соотношения его расходов, при помощи ключа выставить рассчитанный результат на клапане;

формула вычислений пропускной способности клапана

• регулировка скорости насоса необходима для вычисления расхода воды, проходящей через систему водяного пола для настройки режима ее оптимальной температуры прогрева с целью экономии воды. Для этого можно обойтись без вычислений, просто выставив насос на минимальном обозначении и постепенно подкручивая его в случае нехватки давления для циркуляции жидкости;

• сбалансировать ветки теплого пола (закрыть клапан первичного контура при помощи шестигранного ключа до упора, открыть все балансировочные клапаны до максимума и проверить показатели индикационным расходомером, в случае отклонения показателей в одной из веток — подкрутить клапан до нужного расхода);
• перепускной клапан выставляется с давлением на 5-10% меньше, чем у насоса, и может открываться только в случае нагнетания насосом критической точки давления в случае отсутствия расхода воды;

настройка перепускного клапана

• проверить корректность настройки коллектора, необходимое условие — равномерность прогрева всех веток теплого пола и сбалансированное соотношение температуры теплоносителя обратного и подающего трубопровода.

Внимание! Если все инструкции будут выполнены правильно, настройка коллектора теплого пола Valtec пройдет успешно и повысит эффективность системы обогрева на 20%, а также продлит ее эксплуатационный срок. Компанией предоставляются инструкции и формулы для вычислений, необходимые в ходе регулировки коллекторного оборудования, что поможет значительно упростить процесс настройки.
