Укладка теплого пола в стяжку. Структура и толщина

Укладка теплого пола в стяжку. Структура и толщина

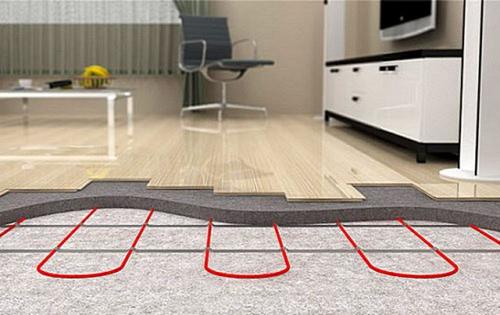

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Источник: https://gorizont-pro.ru/novosti/ukladka-teplogo-pola-v-styazhku-teploizolyaciya-pod-plitoy-teplogo-pola

Стяжка под теплый пол в частном доме. Можно ли делать теплый пол?

Тёплый пол почти всегда устраивается по набравшему прочность бетонному или цементно-песчаному основанию стяжки , при условии соблюдения ряда технологических и конструктивных требований :

1. Стяжка должна быть ровной, и перепад по её верхней отметке не должен быть больше, чем 3 – 5 мм.

   Это обеспечивает точную прокладку труб, матов, греющего кабеля или инфракрасных плёнок без их излома или перегибов.

2. На стяжке не должно быть усадочных или других трещин, сколов, раковин и прочих механических повреждений, непровибрированных участков, следов расслоения бетона.
3. Для исключения теплопотерь, под стяжку обязательно требуется укладывать эффективный изоляционный материал, чаще всего, экструдированный пенополистирол с толщиной слоя 50 мм, при условии, что к помещению не предъявляется дополнительных или специальных требований по обеспечению энергоэффективности.
4. Учитывая, что стяжка закрывает упругое основание, она может подвергаться деформациям и дополнительным непроектным растягивающим усилиям в нижней зоне во время эксплуатации, в связи с чем требуется обязательное армирование конструкции сеткой или арматурными стержнями, образующими вязаный плоский каркас.
5. Для бетонной стяжки под тёплый пол требуется высокопрочный цемент, а также соблюдение определённой рецептуры замеса, чтобы исключить расслоение структуры конструкции и возникновение трещин от температурного расширения или сжатия.
6. Чтобы повысить эффективность обогрева помещения, вне зависимости от конструкции тёплого пола, рекомендуется укладка дополнительной фольгированной отражающей мембраны.
7. Минимальная толщина армированной бетонной стяжки для устройства тёплого пола должна быть не менее 50 мм.

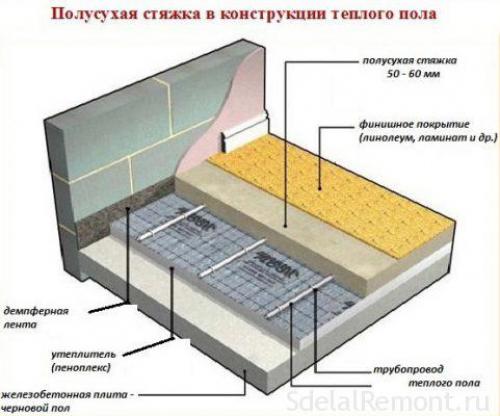

Полусухая стяжка на теплый пол. Что собой представляет полусухая стяжка под теплый водяной пол

При монтаже систем теплого пола рабочими используется одна из трех разновидностей стяжки:

1. Сухая – для нее применяют сыпучие материалы. После укладки поверхность выравнивают и сверху настилают фанеру, ДВП или гипсоволоконные листы, которые становятся основой для финишного напольного покрытия.
2. Полусухая стяжка получила свое название из-за того, что третью часть раствора составляет вода. Помимо нее среди компонентов следует назвать карьерный песок, фиброволокно, цемент и пластификаторы (их добавляют в ту часть смеси, которую укладывают в труднодоступных местах).
3. Мокрая – основу составляет песчано-цементная жидкая смесь.

После того как были разработаны по-настоящему действенные пластификаторы и армирующее фиброволокно, специалисты стали гораздо чаще применять именно полусухую стяжку, нежели другие названные виды. Полусухая стяжка используется для ликвидации изъянов основания пола и сокрытия систем коммуникации. Данная технология позволяет обеспечить тепло-, звуко- и гидроизоляцию в помещении. Фактически смесь для полусухой стяжки пола – это средняя стадия между сухой и мокрой.

Как уже говорилось, основу полусухой стяжки под водяной пол составляет цементная смесь. Застывая, она приобретает качества, схожие со свойствами песчано-цементной стяжки. При этом показатель теплопроводности полусухой цементно-песчаной несвязанной стяжки меньше, чем у обычной, и равняется примерно 0,37–0,46 (для сравнения: у мокрой стяжки эта характеристика равна 0,58–0,76).

Согласно законам физики материал с более низкой теплопроводностью будет хуже проводить тепло. Применительно к системе «теплый пол» это значит, что при использовании полусухой стяжки для нагрева пола понадобится немного больше времени. При этом сохраняться тепло будет дольше, а его передача в квартиру станет более равномерной.

Обратите внимание, что для монтажа системы «теплый пол» следует использовать только изолированную полусухую стяжку, слой которой не должен иметь химического соединения со стенами или основанием пола. Также в полусухой стяжке под водяной пол должны быть нарезаны температурные швы. В частности, если речь идет о квартире, то швы должны быть размещены под межкомнатной дверью.

Поверх полусухой стяжки под водяной пол разрешается монтировать такие виды покрытий, как:

• линолеум;
• паркет;
• ковролин;
• плитка;
• ламинат.

Полусухая стяжка под водяной пол бывает плотно уложенной, а также плавающей. В этом случае между смесью и основанием пола размещают наполнитель, состоящий из минеральной ваты и разновидности пенополистирола, играющего роль утеплителя.

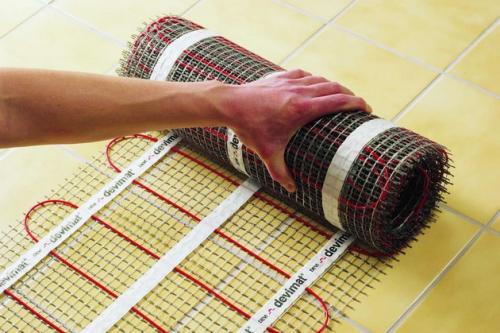

Электрический теплый пол в стяжку. Монтаж электрического теплого пола под стяжку

Теплые полы все чаще появляются в жилых домах и квартирах, заменяя собой традиционное отопление радиаторами, становясь «классикой». Производители стремятся выпускать все более новые и актуальные элементы для полового пирога, необходимые при обустройстве этого метода отопления. Не все потребители разбираются, какие именно существуют комплектующие и для чего они применяются. Так, обогреватели и теплоносители могут быть разных видов, но все равно необходимо разбираться в вопросе. В данной статье рассмотрим, как делается электрический теплый пол в квартире под стяжку.

Ключевые достоинства

Система с каждым годом становится все более популярной, что обуславливается большим количеством положительных качеств:

• Можно использовать не только дома, но и в офисных помещениях;
• Подходит для любого напольного покрытия, будь-то кафель, ламинат, линолеум или прочее;
• Элементы системы скрыты от глаз, что сохраняет внешний вид интерьера;
• Терморегулятор, поставляемый в комплекте, позволяет тонко настроить температурный режим системы. При необходимости, задается время активации и деактивации;
• Используется как основное или вспомогательное отопление;
• С легкостью укладывается под плитку или паркет, причем особых навыков и инструментов для работы не требуется;
• Если правильно эксплуатировать систему, она прослужит долгие годы;
• Поверхность равномерно прогревается по всей своей площади;
• Если что-то сломается, ко всем элементам имеется быстрый доступ;
• Чтобы система исправно функционировала, не нужно приобретать вспомогательное оборудование (например, водяной теплый пол требует наличия электрического котла);
• Нагревательный элемент греется до безопасных температур;
• В комнате с теплым полом не будет греться воздух (микроклимат оптимизируется);
• Возможность экономии на отоплении до 30% (если используется как дополнительный источник тепла).

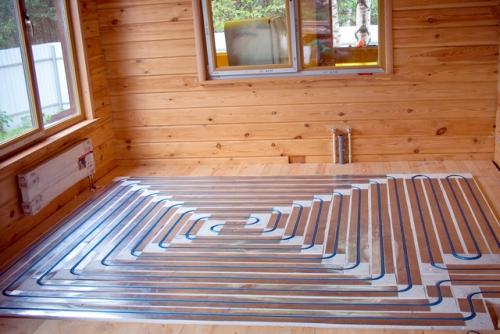

Водяной теплый пол в стяжку. Приготовление раствора для стяжки теплого водяного пола: компоненты и пропорции

Водяной тёплый пол является одним из самых эффективных и экономичных инженерных сооружений для обогрева помещений, при наличии в здании автономного отопления, либо запаса тепловой мощности.

Трубные коммуникации, выполненные из эластичных материалов, образуют замкнутое и герметичное циркуляционное кольцо, по которому движется теплоноситель.

Данные коммуникации, чаще всего, прячутся внутри бетонной стяжки пола, что позволяет владельцам помещений устроить поверх конструкции любой тип чистового покрытия.

Для достижения повышенной надёжности и обеспечения долговечности, необходимо точно выполнить требования технологической карты при устройстве стяжки, а также использовать правильную рецептуру при замешивании бетона для заливки теплого водяного пола

, если в ней устраивается водяной тёплый пол. К составу данного конструктивного элемента, являющегося одновременно надёжной защитой для трубных коммуникаций и несущим основанием под чистовое напольное покрытие, предъявляются следующие требования :

• Класс бетона по прочности должен составлять не менее В15 для жилых помещений и не менее В20 – В25 для общественных зданий.
• Класс бетона на растяжение, к сожалению, не может обеспечивать должную механическую прочность стяжки, но он должен быть не менее В_t2,5 – В_t.

  Несмотря на данный показатель, стяжка из бетона, при устройстве водяного тёплого пола, в случае её укладки поверх полистирольного утеплителя, должна армироваться сеткой или отдельными стержнями, из которых формируется плоский вязаный каркас.

• Показатель морозостойкости такой стяжки не играет большой роли, так как, в большинстве случаев, тёплый пол с жидким теплоносителем эксплуатируется исключительно в обогреваемом пространстве. Таким образом, марка по морозостойкости должна быть от F50 до F
• Учитывая, что водяной тёплый пол собирается из сварных ПНД или стальных труб, протечка при нормальной эксплуатации данного инженерного оборудования маловероятна.

  В то же время, такая аварийная ситуация не исключается, в связи с чем, при приготовлении бетона необходимо позаботиться о гидрофобизаторах, которые обеспечивают марку по водонепроницаемости не менее, чем W4 – W Если такие характеристики не могут быть достигнуты по каким-либо причинам, то допускается использовать проникающую жидкую полимерную гидроизоляцию уже после набора прочности бетона.

• Толщина стяжки должна обеспечивать ряд важных условий – защитный слой относительно арматуры должен быть не менее 10 мм, расстояние между сеткой плоского каркаса и трубами тёплого пола – от 10 – 15 мм, а верхний защитный слой – также 10 мм. В связи с этим, учитывая диаметр труб от 15 до 25 мм, толщина стяжки должна составлять от 70 мм и более. Средняя рекомендуемая мощность слоя составляет 110 – 140 мм.

Заливка электрического теплого пола. Для чего нужна заливка тёплого пола стяжкой?

После монтажа нагревательных элементов, то есть раскладки трубного контура, электрических кабелей или матов (кроме пленочных), и проверки герметичности или работоспособности системы, в большинстве случаев следующим этапом идет заливка монолитной стяжки. Что это дает?

• Стяжка обеспечивает необходимую защиту нагревательных элементов. То есть им не страшна будет механическая нагрузка, способная привести к их повреждению.
• Пол обретает необходимую прочность, способность выдерживать эксплуатационные нагрузки, характерные для конкретного помещения.
• Чрезвычайно важное свойство – монолитная заливка становится очень эффективным аккумулятором тепла. Это позволяет значительно снизить потребление энергоносителей на поддержание требуемой температуры поверхности. Кроме того, достигается требуемая равномерность распределения тепла по всей поверхности.

Монолитная стяжка, закрывающая нагревательные контуры теплого пола, является мощным аккумулятором тепла

• Наконец, качественно выполненная стяжка с добротно выставленной системой маяков позволяет сразу получить готовое ровное прочное покрытие под дальнейший настил финишного покрытия пола.

Следует заметить, что существуют технологии монтажа водяных или электрических теплых полов «по сухому», то есть без последующей заливки стяжки. Для этих целей выпускаются специальные теплообменные пластины или иные элементы, позволяющие в определенной мере приблизить эффективность обогрева к показателям «классической» схемы.

Пример обустройства водного теплого пола без заливки его стяжкой. Эффективность такой схемы значительно проигрывает «классике»

Да, при этом исключается довольно сложный, трудоемкий и грязный процесс заливки. Кроме того, не приходится ждать полного набора стяжкой прочности для перехода к дальнейшим этапам. Но ожидать от такой системы каких-то «чудес» в плане экономичности и эффективности не приходится. И, как правило, подобные схемы применяют лишь в тех случаях, когда теплому полу отводится вспомогательная функция. То есть подогрев полов планируется только для повышения уровня комфортности, но никак не в роли заменителя основной системы отопления.

Источник: https://mebel-doma23.ru/stati/zalivka-betonom-teplogo-pola-tehnologiya-zalivki-mokroy-styazhki

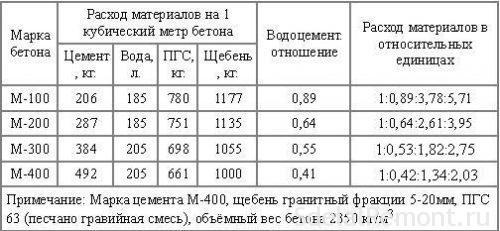

Стяжка теплого пола пропорции. Состав раствора

Смесь для стяжки теплого пола может содержать в себе не только стандартные, но и дополнительные ингредиенты. При этом нет жесткого и четкого указания на их общее количество. Специальными компонентами могут выступать пластификаторы, катализаторы, укрепители состава. Стоит отметить, что общий состав будет зависеть от того, какой именно вариант стяжки выбран для выполнения.

Для жидких смесей заливки характерен классический вариант замешивания, куда входит кроме цемента еще и песок. Пропорции содержания в растворе – 1 к 3. Как только в смесь добавляется определенное количество воды, должна получиться однородная жидкая масса. Можно добавить в итоговый раствор пластификаторы . Гипс не используется в таких смесях по той причине, что система имеет высокую гигроскопичность.

Если готовиться большое количество смеси для заливки стяжки над теплым полом, в работе лучше применить бетономешалку, позволяющую получить однородность компонентов. Сам процесс приготовления в таком случае будет менее затратным по времени.

Для полусухих смесей для стяжки теплого водяного пола состав несколько отличается. К тому же подготовка раствора выполняется в два этапа. Первоначально смешиваются два компонента – песок и цемент в соотношении 2 к 3. То есть на 10 кг цемента потребуется 1 кг песка. В это после тщательного перемешивания добавляется фиброволокно. На аналогичный размер смеси потребуется порядка 15 грамм добавки. На полученный объем смеси для заливки теплого пола доливается 4 литра воды. Вода должна домешиваться постепенно порциями, чтобы в итоге получить однородную массу. То, что получилось, должно отстояться в течение 20-30 минут, после чего домешивается вторая порция для итогового раствора – песок, вода и фиброволокно, в соотношении 20 кг, 4 л, 15 г. То есть, цемент во второй раз уже не используется. Полученная масса и применяется для устройства стяжки над теплым водяным полом.

Произвести расчет нужного количество материалов для стяжки поможет онлайн калькулятор раствора .

Как залить стяжку под электрический теплый пол. Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя.

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

Тревожным фактором являются трещины на стяжке . Они уменьшают надежность системы:

• не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
• вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Следует учесть! Для набора полной прочности цементу необходима выдержка в 4 недели. В течение этого срока проводить какие-то работы нежелательно.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.
