Утепление подвала и цоколя пеноплэксом: все, что нужно знать о современном методе утепления

Утепление подвала и цоколя пеноплэксом: все, что нужно знать о современном методе утепления

В строительстве многоэтажных зданий широко распространены ленточные фундаменты глубокого заложения. Лента фундамента также служит стеной подземного помещения (подвала, нижней части цоколя, паркинга и т.п.). Теплоизоляцияосуществляет теплозащиту стен, фундамента и пола подземного помещения.

Рисунок 1. Ленточный фундамент глубокого заложения 1. Стена здания 2. Теплоизоляция ПЕНОПЛЭКС® ФАСАД для утепления стены 3. Перекрытие 4. Штукатурный слой 5. Базовый армирующий слой со стеклотканевой сеткой 6. Клинкерная плитка 7. Стена подвала — ленточный фундамент 8. Отмостка 9. Теплоизоляция ПЕНОПЛЭКС®ГЕО для утепления ленточного фундамента 10. Цементно-песчаная стяжка 11. Теплоизоляция ПЕНОПЛЭКС®ГЕО для утепления пола подземного помещения 12. Песчаная отсыпка с послойным трамбованием 13. Гидроизоляция 14. Геотекстиль 15. Расширение ленточного фундамента 16. Грунт основания 17. Дренаж

Теплоизоляции фундаментов глубокого заложения, которые также называют традиционными фундаментами, посвящена, официального сайта компании «ПЕНОПЛЭКС». На странице можно прочитать об особенностях и преимуществах утепления данных конструкций плитами ПЕНОПЛЭКС^®, об этапах монтажа тепло- и гидроизоляции.

Также имеется страница оплитами ПЕНОПЛЭКС^®в ходе реконструкции или ремонта со схемами внешней и внутренней теплоизоляции, технологией монтажа, преимуществами и т.п.

Связанные вопросы и ответы:

Что такое пеноплэкс и как он используется для утепления подвала и цоколя

Высокоэффективная теплоизоляция из экструзионногопенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС® ЭКСТРИМ не менее 0,4 МПа (40 т/м²).

Теплоизоляционные плиты из экструзионногопенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС^®является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.

Утеплитель ПЕНОПЛЭКС® ЭКСТРИМ обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплоизоляция ПЕНОПЛЭКС® ЭКСТРИМ — биологически стойкий материал. Находясь под землей, он надежно защищает фундаментную конструкцию в течении всего срока службы от любых микроорганизмов, плесени, грибов.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

ПЕНОПЛЭКС^®— для ленточных фундаментов глубокого заложения

Наиболее распространенная ошибка при утеплении ленточного фундамента глубокого заложения — применение теплоизоляции из беспрессовогопенополистирола (ППС, ПСБ). Такой утеплитель активно впитывает влагу и увлажняет фундаментную конструкцию. Внутри беспрессовогопенополистирола постепенно расширяется и сам утеплитель разрушается. Плиты теплоизоляции теряют свои теплоизоляционные свойства, в подземном помещении становится сыро и холодно.

Фундаменты необходимо утеплять влагостойкой и очень прочной теплоизоляцией, которая работает в самых суровых условиях эксплуатации – под землей. Лучшим решением для ленточного фундамента глубокого заложения станет ПЕНОПЛЭКС® ЭКСТРИМ.

Какие преимущества утепления подвала и цоколя пеноплэксом по сравнению с другими методами утепления

Монтаж теплоизоляции на цоколе начинается с фиксации плит на поверхности.

При расположении теплоизоляционного слоя ниже уровня грунта осуществляется только клеевая фиксация плит ПЕНОПЛЭКС с использованием клей-пены PENOPLEX FASTFIX . Допускается приклеивание плит ПЕНОПЛЭКС к готовой битумной гидроизоляции. Для частного дома используются плиты ПЕНОПЛЭКС ФУНДАМЕНТ , для профессиональных объектов ПЕНОПЛЭКС ГЕО или ГЕО С .

В зоне цоколя, над поверхностью земли, плиты должны обязательно механически фиксироваться дюбелями для теплоизоляции.

Возможны различные варианты финишной отделки цоколя: сайдинг, клинкерная плитка, штукатурка, кирпичная облицовка.

Отделка под сайдинг поверх плит ПЕНОПЛЭКС запрещена в промышленном и гражданском строительстве, но является одним из самых популярных вариантов в частном домостроении.

Для отделки сайдингом поверх плит ПЕНОПЛЭКС устанавливается металлический или деревянный каркас, на который уже крепятся сайдинговые панели.

При отделке штукатуркой или плиткой необходимо использовать плиты ПЕНОПЛЭКС со специальной обработкой поверхности – ПЕНОПЛЭКС СТЕНА (для частного дома) или ПЕНОПЛЭКС ФАСАД (для профессионального объекта). Поверхность плит шероховатая с обеих сторон с вырезанными вдоль всей плиты канавками. За счет специальной обработки поверхности степень адгезии (сцепления) минерально-штукатурных составов с поверхностью плит ПЕНОПЛЭКС значительно повышается. Показатель адгезии при использовании шероховатых плит ПЕНОПЛЭКС в 3 раза превышает требуемое значение и является самым высоким по сравнению с другими теплоизоляционными материалами. Использование гладких плит под отделку штукатуркой запрещено.

После фиксации плит на поверхности приступают к формированию базового армирующего слоя, который состоит из минерально-штукатурного состава и утопленной в нем фасадной щелочестойкой сетки. Полное отвердение слоя наступает через 3 дня. После можно приступать к финишной отделке штукатуркой или декоративной плиткой, согласно рекомендациям производителей материалов.

Отделка цоколя кирпичом с использованием плит ПЕНОПЛЭКС позволяет уменьшить общую толщину конструкции, за счет того, что не требуется устройство вентилируемого зазора.

При фиксации плит ПЕНОПЛЭКС следует использовать дюбели с гибкими связями, которые соединяют цоколь с отделочным слоем кирпича. После фиксации теплоизоляционного слоя на цоколе выкладывается кирпичная кладка.

При использовании в качестве отделки кирпича, цоколь не только приобретает благородный эстетический вид, но и повышенные показатели устойчивости к механическим воздействиям и пламени.

Какие факторы влияют на эффективность утепления подвала и цоколя пеноплэксом

• 1 Для чего утепляют фундамент?
• 2 Пеноплекс – оптимальный материал для утепления фундамента
  • 2.1
  • 3 Схемы и расчет параметров утепления фундамента
    • 3.1 Калькулятор для расчета толщины утепления фундамента
    • 4 Как производится утепление фундамента пеноплексом
      • 4.1 Вертикальное утепление стен фундамента
      • 4.3 Горизонтальный пояс утепления грунта вокруг фундамента
      • 4.5 Особенности утепления плитного фундамента

    Казалось бы – для чегофундамент? Может показаться, что достаточно его изолировать от проникновения влаги, и этим полностью обеспечится его сохранность. Все жилые помещения находятся выше, никак напрямую не взаимодействуют с цокольной частью и имеют собственную термоизоляцию. Это мнение достаточно широко распространено, и поэтому многие домовладельцы попросту сбрасывают со счетов необходимость подобных работ, даже не закладывая их в план строительных работ. Между тем, утепление фундамента необходимо сразу по нескольким причинам:

    • Массивная конструкция фундамента и цоколя становится «магистральным путем» проникновения холода. Значительная часть тепло потерь дома всегда связана с плохо изолированным полом первого этажа. Но даже при, казалось бы, надежной термоизоляции  мост холода действует от фундаментного основания через стены. Это приводит и к существенным потерям в плане расходов на энергоносители, и в некомфортной обстановке в помещениях. А правильно проведенное утепление дает до 30% общей экономии тепла.
    • Подошва фундамента расположена, как правило, ниже уровня промерзания почвы, и ее температура достаточно постоянна в связи с постоянным воздействием геотермального тепла. Верхняя же часть подвержена значительным температурным перепадам. Такая неравномерность вызывает внутренние напряжения железобетонной конструкции, связанные с разницей линейного расширения материала, что ведёт к быстрому ее «старению».  Для того чтобы весь массив фундамента имел примерно одинаковый прогрев, независимо от времени года, потребуется надежная термоизоляция.
    • Слой утеплителя на фундаментных стенках смещает точку росы наружу, и бетонные конструкции не будут отсыревать от образования конденсата, вызванного разницей внешних и внутренних температур.
    • Хотя любая железобетонная конструкция имеет определённый запас морозоустойчивости, выражающейся в числе циклов полного промерзания и оттаивания, лучше этот «внутренний резерв» не расходовать понапрасну, минимизировав или полностью устранив воздействия отрицательных температур.
    • Целесообразно вместе с утеплением стен фундамента проводить еще и термоизоляцию прилегающих слоёв грунтовой засыпки, разместив для этого горизонтальный термоизолирующий пояс на уровне подошвы (при мелкозаглубленных фундаментах) или под бетонной отмосткой. Этим можно достичь снижения риска пучения грунтов при промерзании, которое опасно появлением деформаций и нарушением целостности фундаментной основы.
    • Слой утеплителя становится еще одной достаточно надежной преградой на пути почвенной влаги. Кроме того, он хорошо закрывает уязвимый к механическим воздействиям слой нанесенной гидроизоляции.

Как выбрать подходящий пеноплэкс для утепления подвала и цоколя

Перед приобретением описываемого материала стоит определить, какая толщина необходима для выполнения определенных работ. Чтобы понять, как именно производится монтаж, следует внимательно ознакомиться с некоторыми нюансами.

Весь процесс можно разделить на два этапа:

• земляные работы;
• создание гидроизоляционного слоя и закрепление пеноплекса при помощи клея на поверхности основы.

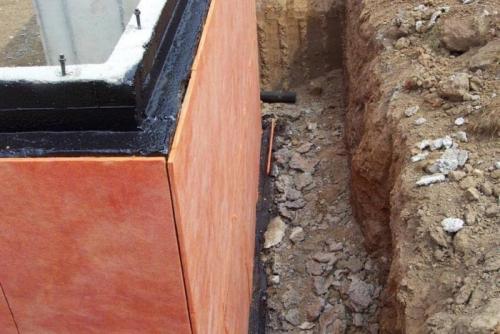

Создание теплоизоляционного слоя при использовании пеноплекса начинается с подготовки поверхности. Основание со всех сторон окапывается рвом, глубина которого соответствует уровню промерзания почвы. После этого происходит очищение поверхности фундамента от земли и других загрязнений. Затем он выравнивается цементным раствором.

Утепление пеноплексом должно происходить только после нанесения битума в несколько слоев. Чтобы зафиксировать материал на основании, можно использовать мастику на основе битума. Часто применяются и другие клеевые составы.

Клей наносится точечно, после чего и происходит прижатие утеплителя. На таких составах пеноплекс держится достаточно хорошо и не нуждается в дополнительных креплениях.

После засыпки грунтом материал плотно прижимается к фундаменту. Выбирая размер пеноплекса, стоит учитывать, что фундамент должен быть защищен полностью. При этом плиты должны возвышаться над поверхностью почвы примерно на 40 см. Это способствует защите от попадания между материалами талой воды.

В некоторых случаях для закрепления утеплителя на фундаменте используются дюбели. На одной плите достаточно закрепить всего 4 дюбеля. Процесс утепления производится достаточно просто, поэтому все работы можно выполнить собственноручно.

Как проводится утепление подвала и цоколя пеноплэксом

Осознавая значимость и предельную актуальность данного вопроса, силами специалистов технического отдела компании «ПЕНОПЛЭКС» была разработана вандалоустойчивая, а также стойкая к различным микологическим факторам фасадная система ПЕНОПЛЭКС® ФАСАД PRO (см. рис. 1).

© ООО «ПЕНОПЛЭКС СПб», 2018 г. Рис 1. Фасадная система ПЕНОПЛЭКС® ФАСАД PRO:

1. Теплоизоляция, 2. Перекрытие пола второго этажа, 3. Стена здания, 4. ПЕНОПЛЭКС ®, 5. Клеевой слой, 6. Декоративное покрытие, 7. Отмостка, 8. Геотекстиль, 9. Гидроизоляция, 10. Песчаная подушка, 11. Грунт

ПЕНОПЛЭКС® ФАСАД PRO – многослойная теплоизоляционная система, состоящая из нескольких компонентов, которые в совокупности обеспечивают надежность системы и эффективную теплоизоляцию здания. При этом чрезвычайно важным аспектом является применение в данной системе надежного влаго- и биостойкого утеплителя ПЕНОПЛЭКС®. Система наиболее эффективна для применения в ограждающих конструкциях первых и цокольных этажей.

Данная фасадная система имеет подтвержденный заключением №330-16 от 25.01.2016 г. ФГБУ ВНИИПО МЧС России класс пожарной опасности К0, что позволяет применять систему на зданиях и сооружениях всех степеней огнестойкости, за исключением зданий и сооружений классов функциональной пожарной опасности Ф1.1 и Ф4.1. (детские сады, школы, дома престарелых).

Эффективная теплоизоляция ПЕНОПЛЭКС® обладает следующим рядом преимуществ для широкого применения на первых этажах зданий и сооружений:

Низкий коэффициент теплопроводности (λ (лямбда) = 0,034 Вт/м-К), что позволяет обеспечить высокий уровень теплозащиты при достаточно тонком слое теплоизоляции.

Нулевое водопоглощение за счет замкнутой ячеистой структуры ПЕНОПЛЭКС®.

Биостойкость. Теплоизоляция ПЕНОПЛЭКС® не подвержена биоразложению, а это значит, что никакой опасности при контакте материала с водой и почвой не возникает. По результатам тестирования образцов стройматериалов на биостойкость в присутствии влаги, за счет минимального водопоглощения, доказано, что ПЕНОПЛЭКС® не является матрицей для размножения разного вида микроорганизмов.

Прочность на сжатие у теплоизоляции ПЕНОПЛЭКС® – не менее 20 тонн на кв. м, что как минимум в 2 раза выше, чем у аналогичных продуктов. Материал не крошится и не осыпается как в процессе монтажа, так в течение всего срока службы. Высокая прочность – это важный фактор, учитывающий риски, связанные с возможными природными и механическими воздействиями на конструкцию первых этажей.

Долговечность. Еще в 2001 году компания «ПЕНОПЛЭКС» провела испытание теплоизоляционных плит в Научно-исследовательском институте строительной физики (Москва) на предмет определения долговечности материала при реальных условиях эксплуатации. Результаты показали, что материал сохраняет свои свойства в течение как минимум 50 лет (НИИСФ г. Москва, протокол испытаний № 132-1 от 29 октября 2001 года).

Гарантия монолитного крепления между основанием и отделочным материалом при использовании системы ПЕНОПЛЭКС® ФАСАД PRO.

Как оценить эффективность утепления подвала и цоколя пеноплэксом

Утепление стен подвала снаружи очень эффективно , однако не всегда реализуемо. Для наружного утепления требуются ряд условий: сухая и теплая погода; проведение существенного объема земляных работ, то есть, выкопать ров вокруг периметра подвала на его полную глубину. Эти работы целесообразно произвести ещё на этапе строительства. А если дом уже построен?

В таком случае, остаётся только возможность проведения работ по теплоизоляции подвала или погреба изнутри . Или же, провести их дополнительное утепление и гидроизоляцию.

Требования к утеплителю

Учитывая климатические условия в Северо-Западном округе и в частности в Санкт-Петербурге , то есть, в условиях повышенной влажности , существенным требованием к теплоизоляционному материалу является полная устойчивость к влаге, отсутствие абсорбации. Поэтому утеплители на основе минваты не пригодны, они намокают, теряют форму и, наоборот, способствуют накоплению влаги.

Утепление подвала плитами ПЕНОПЛЭКС ФУНДАМЕНТ , обладающими очень низким коэффициентом теплопроводности (0,034 Вт/м∙К), не только снизит теплопотери через подвал, но и не допустит развития грибка и плесени. Биостойкость и неизменность свойств материала усилены нулевым водопоглощениемю.

Плиты ПЕНОПЛЭКС ФУНДАМЕНТ отвечают всем необходимым качественным характеристикам для такого виды работ. Утепление плитами ПЕНОПЛЭКС ФУНДАМЕНТ – это простой монтаж, и результат по разумной цене. Теплоизоляция потолка, стен и пола подвального помещения плитами Пеноплэкс позволит проводить работы в любое время года.

Рассчитать количество упаковок Пеноплэкса: ОНЛАЙН КАЛЬКУЛЯТОР

Получить консультацию по выбору материала, расчёту количества и обсудить условия ДОСТАВКИ и оплаты по Санкт-Петербургу и Ленинградской области, вы можете по телефону ОТДЕЛА ПРОДАЖ +7 (911) 734-38-79 (пн-вс с 09:00 до 21:00).

Какие проблемы могут возникнуть при утеплении подвала и цоколя пеноплэксом и как их решить

Обеспечение эксплутационной надежности при одновременном снижении материальных затрат и экономии трудовых ресурсов при строительстве является важной частью программы малоэтажного и коттеджного строительства. Применение новых строительных технологий и материалов при строительстве различных сооружений позволяет добиться значительной экономии ресурсов, снизить трудоемкость и продолжительность строительства.

Сложные грунтовые условия широко распространены в Российской Федерации. При возведении малоэтажных зданий строителям приходится сталкиваться с решением вопросов, обусловленных наличием пучинистых грунтов в основании фундаментов. Значительную долю общей стоимости зданий составляют затраты на устройство фундаментов.

Стандарт разработан в развитие пункта 12.2.5 СП 50-101-2004 , допускающего назначать глубину заложения наружных фундаментов независимо от расчетной глубины промерзания, если «предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов».

При устройстве фундаментов на пучинистых грунтах с целью уменьшения глубины промерзания грунта в территориальных строительных нормах ТСН МФ-97 МО при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий в Московской области рекомендуется «применение утеплителей, укладываемых под отмостку» с обязательной защитой их гидроизоляцией.

С освоением промышленного выпуска экструдированного пенополистирола в Скандинавских странах, Канаде и США разработаны стандарты для проектирования и строительства фундаментов мелкого заложения с использованием экструдированного пенополистирола в качестве теплоизолирующего слоя, уменьшающего глубину сезонного промерзания грунта в основании зданий.

Настоящий стандарт разработан с учетом опыта использования теплоизолированных фундаментов мелкого заложения (ТФМЗ) в Америке и Европе, а также особенностей инженерно-геологических, гидрогеологических, климатических условий и опыта строительства малоэтажных зданий в Российской Федерации.
