Водяной теплый пол под плитку: комфорт и эстетика в вашем доме

Водяной теплый пол под плитку: комфорт и эстетика в вашем доме

Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.

Расчет мощности, количества труб и составление плана лучше доверить специалистам, которые не только учтут все особенности помещения и разрабатываемой системы отопления, но и подберут оборудование, оптимальное по цене и качеству.

Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола.

При составлении плана стоит учитывать следующие нюансы:

Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.

Коллекторный шкаф , в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.

Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.

Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.

Укладка контура водяного теплого пола выполняться по следующим схемам.

В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».

Важно! Трубы, по которым проходит наиболее нагретый теплоноситель, необходимо укладывать на самых холодных участках.

После всех расчетов для теплого пола подбирается оборудование — коллекторная группа , теплоизоляционный материал , трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.

Связанные вопросы и ответы:

Что такое водяной теплый пол под плитку и как он работает

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru . Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).

Выбирать и монтировать теплый пол нужно очень ответственно. При ремонте электрического теплого пола можно обойтись «малой кровью»: с помощью специального оборудования установить место повреждения кабеля, вскрыть пол в этом месте и установить ремонтную муфту. Однако в случае с водяным теплым полом потребуется полный демонтаж всей плитки и, как правило, стяжки.

Поэтому, чтобы теплый пол безаварийно прослужил долгое время, необходимо выбрать оптимальную для вашего помещения систему, надежную фирму-производителя и максимально качественно произвести установку.

Водяной теплый пол можно установить только в частном доме, для установки такой системы потребуется залить толстую стяжку. Водяной теплый пол подключается к двухконтурному отопительному котлу или отдельной системе нагрева теплоносителя (воды, антифриза и т.п.), также применяются циркуляционные насосы для прокачки теплоносителя. Монтажные работы лучше доверить опытным профессионалам — установка водяного теплого пола в ванной требует точных расчетов, знания многих тонкостей и соответствующего опыта.

Установка электрического теплого пола под плитку в ванной намного проще и быстрее. Как правило, это уже готовые системы, которые нужно только правильно расположить на основании пола и покрыть слоем плиточного клея. Некоторые виды электрического теплого пола, например, нагревательные маты, настолько просты и удобны в монтаже, что покупатели нередко устанавливают такие системы самостоятельно.

Какие особенности водяного теплого пола под плитку по сравнению с другими системами отопления

Выбирая систему водяного теплого пола, нужно заранее предусмотреть ее возможность подключения к центральному отоплению либо к отдельно стоящему бойлеру. Теплый пол с водяным отоплением может быть как дополнительным источником тепла, так и основным.

Рассмотрим поэтапно технологию монтажа водяного пола:

1. Подготовка основания и укладка фольгированного утеплителя.
2. Фиксация водопроводных труб с помощью арматурной сетки.
3. Установка системы из металлопластиковых труб.
4. Заливка стяжки (песчано-цементной смесью или смесью для наливного пола).
5. Оформление пола – укладка керамической плитки на клеящий состав.

Чтобы сократить теплопотери, необходимо проложить слой термоизоляции. Термоизоляция происходит благодаря фольгированному утеплителю, который отражает тепло от своей поверхности и направляет его вверх для отопления помещения.

Очень важно проложить фольгированный утеплитель в комнатах первых этажей, так как подвалы не отапливаются и оттягивают тепло на себя.

Бетонная стяжка с проложенными внутри контурами водяного теплого пола выполняет две функции:

• Является надежной основой для укладки твердого покрытия, такого как керамогранит или кафельная плитка.
• Становится мощным аккумулятором тепла.

Стяжка равномерно распределяет тепло, нагреваясь от металлопластиковых труб, делает теплым плиточный пол.

Специалисты рекомендуют лучше выбрать водяной теплый пол под плитку. Основные преимущества плитки: отлично переносит перепады температур и со временем не разрушается, легко чистится, влагостойкая, быстро нагревается, а также является самым экологически чистым материалом.

Система водяного обогрева пола считается экономически выгодной, но существуют и определенные недостатки, которые нужно учитывать при выборе системы теплого пола.

В квартирах с низкими потолками подобная конструкция будет съедать сантиметры жилого пространства. Одна только стяжка составляет от 30 до 60 мм по высоте.

Так как теплый пол делается не на один десяток лет, то должна быть предусмотрена возможность ремонта системы обогрева. Но данная конструкция не позволяет провести профилактику и осмотр. Если где-то произошла протечка трубы, потребуется демонтаж керамической плитки и стяжки.

В целом все слои водяного теплого пола составляют значительное по толщине покрытие: от 70 до 100 мм.

К тому же нужно учитывать, что конструкция дает сильную нагрузку на основание пола. Поэтому специалисты предостерегают делать такую систему в старых многоэтажных домах, так как перекрытия, сделанные в тот период, не предусматривают такие нагрузки.

Помимо этого, необходимо согласовывать возможность укладки теплого водяного пола с компанией, поставляющей тепло в квартиры, если подразумевается подключение к центральной системе отопления. Существует большая вероятность, что последует отказ в связи с тем, что возможно нарушение баланса всей системы отопления. К тому же при подключении требуется установка оборудования для регулировки температуры нагрева, которое стоит дорого. Соответственно, значительно увеличатся уже существующие расходы.

А без установки регулировки температуры теплый пол работать не будет, так как в радиаторах отопления температура воды значительно отличается от температуры в контурах напольного обогрева.

Лучше выбрать водяной теплый пол под плитку для частного дома. Не нужно проходить согласования с поставщиками центрального отопления, и отсутствуют пространственные ограничения. Необходимо только при монтаже системы придерживаться рекомендаций производителя оборудования. Далее остается только поддерживать давление в системе и циркуляцию в контуре, а также следить за температурой и качеством воды.

Какие преимущества использования водяного теплого пола под плитку

Водяной

В качестве теплоносителя может использоваться вода, тосол или незамерзайка. Жидкость находится в трубках, которые укладываются в стяжку. Подогрев жидкости осуществляется с помощью специального котла.

Преимущества:

• Долговечность от 50 лет,
• Эксплуатация намного дешевле электроподогрева и центрального отопления,
• Система скрыта в бетоне,
• Безопасность - материалы не токсичные, нет негативного воздействия на здоровье людей.

Особенности:

• Подходит только для частного сектора, для квартир - нет,
• Требует наличия помещения под котел, надежных плит перекрытия, внушительных затрат на установку,
• Крадет от 10 см высоты стен,
• Неравномерный прогрев,
• При необходимости в ремонте потребуется полный демонтаж.

К сожалению, водяные полы могут устанавливаться столько в собственных домах. Срока службы в 50 лет возможно добиться только при соблюдении технологии монтажа и своевременном обслуживании.

Электрический

Кабель, по которому проходит ток, нагревается и передает тепло стяжке, она в свою очередь нагревает плитку. Кабель может быть одножильным, двужильным и саморегулирующимся.

Преимущества:

• Простота монтажных работ,
• Эксплуатация возможна и в коттеджах, и в квартирах,
• Долговечность от 10 лет,
• Тонкая стяжка,
• Ремонтопригодность,
• Возможность использования в качестве основного отопления.

Недостатки:

Саморегулирующийся кабель не является бюджетным решением, и по карману не всем. А одно- и двужильные под мебелью могут перегреться и выйти из строя.

Электро-водяной

Принцип работы простым языком: в запаянном канале находится антифриз, канал помещается в кабель, ток нагревает кабель, а тот - антифриз. При этом не требуется ни котел, ни узлы, ни агрегаты. Система легко монтируется, совместима с любыми отделочными материалами.

Как правильно выбрать материалы для водяного теплого пола под плитку

В греющих системах применяется только два вида теплоносителя: вода и электричество. Вода течёт по трубам, и ничего другого пока для неё не придумали. А вот электрические нагревательные элементы, на основе которых устраивают напольное отопление, подразделяются на подвиды, в которых, по сути, меняется только форма, влияющая на процесс укладки.

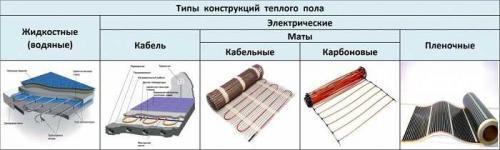

Виды теплых полов

1. В остальном, что кабель, что ИК-пленка или стержни, при всём своём конструкционном отличии всё равно работают на электричестве. То, что этот вид теплоносителя является у нас в стране наиболее дорогостоящим, ни для кого не секрет – и это причина номер один, по которой предпочтения застройщиков и заказчиков отдаются водонагревательным конструкциям.
2. Вторая причина – это наличие монолита в структуре пола. Под плиткой, укладываемой на бетонное основание, греющие системы работают наиболее эффективно с точки зрения теплотехники. Ведь и бетон, и керамика – это камень, а любой камень очень медленно нагревается, и столь же медленно отдаёт тепло.
3. По совокупности этих причин тёплые полы , которые являются частью проекта жилого помещения в новостройках, всегда бывают водяными и чаще всего выполняются в виде второго контура, подключённого к отопительному котлу.
4. Если же тёплый пол требуется внедрить в уже эксплуатирующуюся систему отопления, то, чтобы не менять её структуру, есть возможность подключить напольные водяные трубы для определённого помещения через батарею.

Как установка водяного теплого пола под плитку

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Для справки: в обычном варианте кафельный пол имеет температуру на 5-10⁰ниже, чем воздушная масса в припольном слое. Отсюда и возникает эффект «холодных полов», с которым нам приходится мириться.

*

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах монтаж водяного теплого пола, рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*
Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Как ухаживать за водяным теплым полом под плиткой

Многие забывают включить его в стоимость расчета, а ведь он необходим в обязательном порядке! В него входит несколько составляющих:

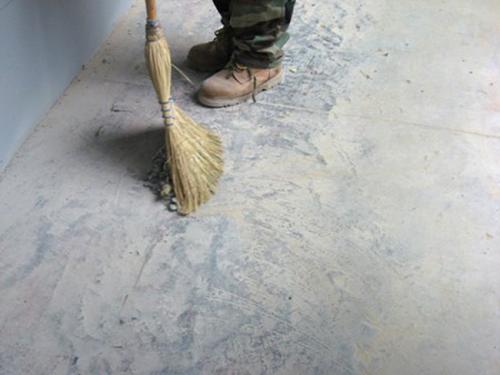

• Подготовка поверхности . Все неровности тщательнейшим образом устраняются, и если каменщики и штукатуры сработали некачественно, то утеплитель неплотно будет примыкать к поверхности, что крайне нежелательно. Поэтому полы зачищаются и выравниваются, и если поверхность требует такой обработки, то при монтаже клиенту придется заплатить от 50 до 150 рублей за квадратный метр в зависимости от степени неровностей;

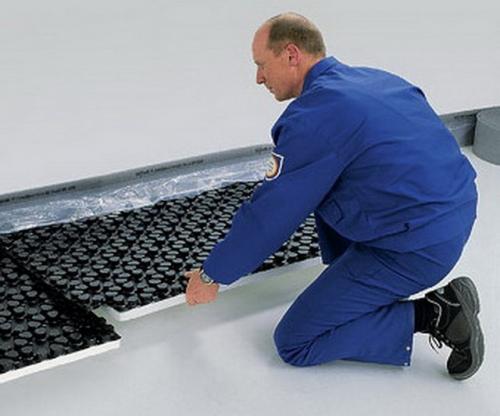

• Укладка утеплителя . Эта составляющая стоимости полов включает в себя как цену самого материала, так и работы, и при применении стандартного и часто употребляемого экструдированного пенополистриола толщиной в 30-50 мм “квадрат” утеплителя будет стоить от 180 до 230 рублей;

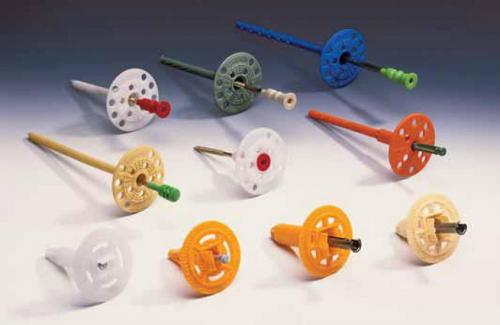

• Крепеж . Без крепежных элементов монтаж невозможен, и если забыть их в смете, то все равно потом придется включать. Расcчетно на крепеж уходит от 2 до 3 тысяч рублей на 100 квадратных метров пола;

• Укладка металлической сетки . Используется для того, чтобы надежно закрепить трубы пола. Пруток у нее бывает разный, поэтому и стоимость варьируется от 50 до 70 рублей расходов на квадратный метр. Обычно применяется сетка с толщиной 3-4 мм;

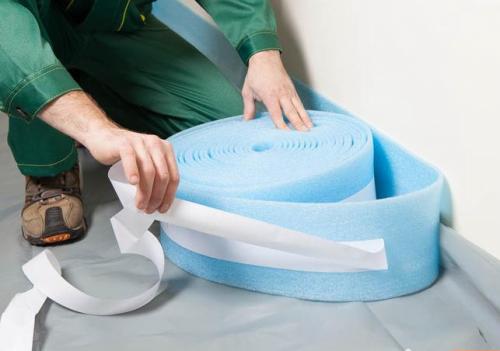

• Демпферная лента . Это тот материал, который укладывается по периметру каждой комнаты и служит для целей компенсации расширения полов при нагреве. Расходуется его примерно 80-120 погонных метров на площадь в 100 “квадратов”, а стоит метр около 20 рублей.
