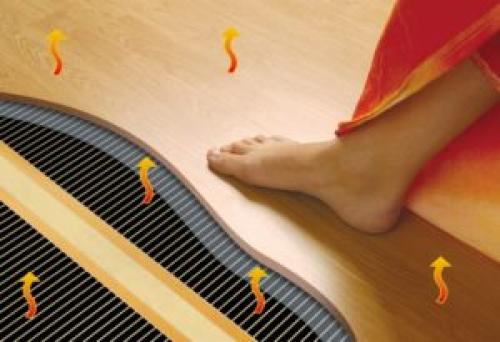

Инфракрасный теплый пол своими руками. Где можно использовать

Используется инфракрасный теплый пол может в любых жилых помещениях, в хозяйственных постройках, теплицах, гаражах и помещениях для содержания животных, где затруднено создание централизованного отопления. При низких температурах термопленка позволяет предотвратить замерзание крыльца или труб.

В регионах с суровым климатом инфракрасный пол может применяться только в качестве дополнительного обогрева, он может помочь в случаях аварийного отключения отопления или перед наступлением отопительного сезона. Для того, чтобы теплый пол служил в качестве основного источника отопления, следует покрыть инфракрасной пленкой минимум 70 процентов полов.

Принцип действия пленочного пола следующее: в основе покрытия лежит инфракрасная пленка, которая обладает уникальными свойствами. Это полимерное покрытие излучает инфракрасные лучи дальностью от 5-20 мкм . Пленка бывает различной толщины и мощности, действие обеспечивает излучатель – карбоновая углеродная паста, которая запаяна внутрь покрытия.

Внутрь подается электричество, которое благодаря способности карбона передавать тепло обеспечивает эффективную работу теплого пола. Это гениальное изобретение обеспечивает тепло в помещении. Инфракрасные лучи высвобождают энергию с поверхности, которая преобразуется в тепло, оно прогревает воздух и находящиеся в помещении предметы естественным образом. При этом воздух становится приятно теплым и комфортным.

Важно! Нагревать инфракрасные теплые полы можно не более чем до +35 градусов!

Инфракрасный теплый пол плюсы и минусы. Недостатки оборудования

У инфракрасных моделей теплого пола есть минусы. Тонкую поверхность изделия при неаккуратной установке можно порвать. В зонах, где стоит отопительная система, запрещено располагать тяжелые предметы (мебель), иначе существует риск разрушения.

Инфракрасный теплый пол работает от электричества. Конструкция потребляет много энергии, поэтому лучше запитывать от индивидуальной линии. Автоматическое защитное отключение и заземление уберегут пользователей от опасности при эксплуатации.

Многослойная конструкция Источник diy.ru

Зависимость от электричества создает некоторые ограничения на функциональность инфракрасного теплого пола. При частом обесточивании не стоит ждать надежной работы техники. Если водяной контур можно подключить к автомобильному аккумулятору, то ИК-устройства потребляют слишком много энергии.

КПД у пленочного инфракрасного теплого пола ниже, чем электрических и водяных моделей. Оборудование не сможет заменить полноценное отопление в крупных помещениях. ИК-система станет комфортным дополнением, а не альтернативой батареям. С обогревом справится только мощная техника, которая потребляет много энергии и увеличивает коммунальные платежи.

Инфракрасная пленка под полом прогревает напольное покрытие и конструкции, расположенные над ней. При постоянной высокой температуре деревянная мебель сохнет, деформируется и потеряет первоначальные качества. Чтобы нейтрализовать минус, под предметами интерьера не должно стоять оборудование.

Оплата счетов за свет Источник жкс3кир.рф

Инфракрасную пленку монтируют на идеально ровное покрытие. При укладке под мягкую основу придется дополнительно установить промежуточный прочный слой. В роли защиты используют древесноволокнистые плиты или фанеру, что увеличивает строительный бюджет.

Как выбрать и самостоятельно смонтировать инфракрасный теплый пол.

Особенности взаимодействия с ламинатом

Теплый ИК-пол совместим с плиткой и линолеумом. Не каждая доска подходит под горячую поверхность. Например, модели из ПВХ делают из полимеров, устойчивых к нагреванию. В составе МДФ-ламината присутствует смола формальдегида, которую используют в качестве скрепляющего ингредиента.

Вещества безвредны при комнатной температуре (20-27 С), но начинают выделять испарения при нагреве. Рабочий режим инфракрасного пола – 45-55 С. При меньших значениях оборудование не прогреет напольное покрытие.

Особенности взаимодействия Источник uutvdome.ru

Ламинат под воздействием тепла может деформироваться. Слишком тонкие доски высыхают, теряя форму и выгибаясь. При постоянном обогреве отделочный материал потеряет декоративные и эксплуатационные характеристики.

Чтобы ламинат без проблем взаимодействовал с инфракрасной системой, важно правильно подобрать модель. Опасного формальдегида нет в напольном покрытии с классом Е1 и Е0. Даже при максимальном нагреве такие доски не станут испарять токсичные вещества.

Чтобы ламинат не деформировался под инфракрасным полом, отдают предпочтение моделям с высоким классом износоустойчивости (31 и более). Ламели не искривятся и сохранят первоначальный вид при постоянном воздействии увеличенной температуры. На этикетке отделочного материала должна присутствовать маркировка теплой системы – значок с изогнутой трубой.

При покупке ламината под инфракрасный пол рекомендуем остановить выбор на моделях с замковым соединением. Если доски склеивать, то после фиксации создается очень жесткая поверхность. При перепадах температур и постоянном физическом воздействии соединяющий слой разрывается, что портит декоративность отделочного материала.

Инфракрасный теплый пол горит. Пожаробезопасность тёплого пола

По мнению специалистов, электрический пол не более пожароопасен, чем обычная электропроводка. Возгорание возможно только в случае неправильного монтажа системы или её эксплуатации. В качественных кабелях используют надёжную многослойную изоляцию, которая хорошо выдерживает высокие температуры, а также механическое воздействие. В случае с инфракрасным тёплым полом, то там загораться вообще нечему. Нагревательными элементами является графитовая решётка, которая впаяна в плотную плёнку. Она не только гибкая и не боится высоких нагрузок, но и абсолютно водонепроницаема, можно смело использовать в ванной или бассейне.

Какие существуют условия безопасной установки и эксплуатации тёплого пола:

Главное правило, которое необходимо соблюдать при монтаже – это обязательное заземление электрического пола. Если оно выполнено грамотно, то бояться короткого замыкания или возгорания не придётся.
Обязательно нужно устанавливать надёжные терморегуляторы, которые будут вовремя отключать нагрев системы.
Термодатчики нужно устанавливать в таких местах, чтобы они передавали на термостат реальную температуру пола. Если они установлены в холодных местах, например, возле балкона, терморегулятор будет ориентироваться по ним и заставит нагрев работать дольше необходимого. А это чревато перегревом и возгораниями.
Проводка в помещении должна соответствовать уровню нагрузки, которую создаст тёплый пол, с учётом работы остальных электроприборов в доме. Наиболее частая причина коротких замыканий и пожаров не тёплый пол, а именно ненадёжная проводка.
При монтаже следует обращать особое внимание на то, насколько качественно соединены контакты между кабелями и отрезками нагревательных матов. Места соединений – обычно самые слабые места в электроцепях, поэтому все они должны быть профессионально пропаяны.
Обязательна установка устройств защитного отключения (УЗО или автоматы), которые обесточат сеть при повышенной нагрузке или коротком замыкании.
После подключения смонтированной системы важно тщательно провести её диагностику, проверить работу. Только после этого можно укладывать напольное покрытие.

Монтаж инфракрасного теплого пола под ламинат. Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
Клемм для соединений схемы.
Термодатчика — он отвечает за уровень нагрева.
Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
Часто в наборе присутствует кабель необходимого размера.
Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх. Важно, чтобы она не проводила ток. Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

Ламинат — половое покрытие.
Подложка — подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а воду задерживает, что немаловажно.

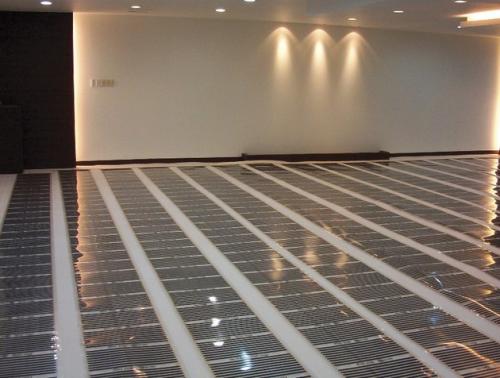

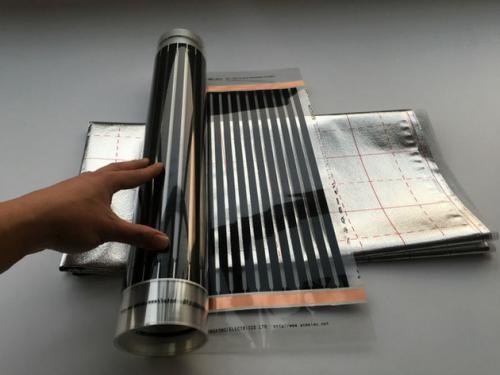

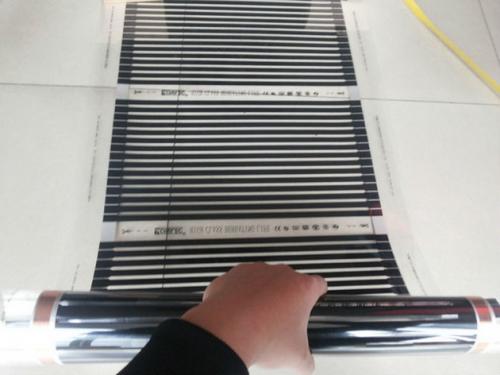

Инфракрасный теплый пол под ламинат. Особенности монтажа инфракрасного теплого пола под ламинат, плитку, линолеум

Теплый пол — это практичная, современная и эффективная система обогрева, которая набирает популярность и активно применяется в новых квартирах. Она не очень дорогая и доступна даже гражданам со средним доходом. К тому же, в отличие от водяной системы, инфракрасный теплый пол под ламинат реализуется гораздо проще, что еще один плюс.

Принцип работы

Обычные системы отопления работают по схеме прямого обмена тепла. Например, батареи получают энергию от горячей воды, которая нагревается на ближайшей котельной. Затем эта энергия передается воздуху в помещении, и таким образом тепло распространяется по комнате. То же самое происходит в случае применения электрических обогревателей, только там нагревается ТЭН.

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы. Недостаток таких систем — инертность. Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

Пленочный теплый пол под линолеумом или плиткой работает по-другому. Здесь под поверхностью (плитка, линолеум или ламинат) находятся прозрачные полиэстеры с полосами с карбоновым напылением (или пастой). Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем давно известен и успешно применяется в настенных, потолочных или навесных обогревателях. Она успешно доказала свою эффективность в течение лет. С развитием технологий научились производить укладку инфракрасного теплого пола под ламинат или другое покрытие. Это стало возможно за счет разработки пленочных обогревателей с карбоновым напылением.

Преимущества

Есть ряд плюсов, свойственных данным системам:

Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

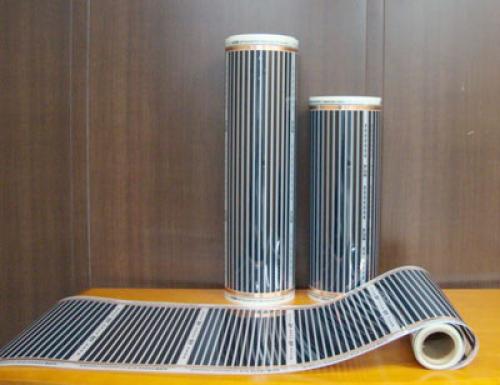

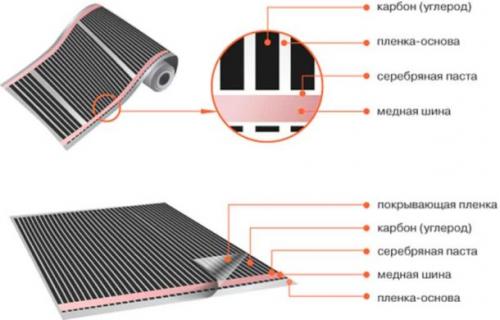

Инфракрасный теплый пол мощность. №1. Конструкция пленочного теплого пола

Пленочный теплый пол дает инфракрасное излучение и нагревает не воздух, как другие системы теплых полов , а окружающие предметы. Тепло, полученное таким образом, можно сравнить с солнечным теплом, поэтому его называют максимально безвредным и даже полезным для здоровья человека. Инфракрасные лучи испускаются угольными полосками шириной 16 мм, а электрическая энергия к ним подходит по медным шинам с серебряным покрытием, благодаря чему и осуществляется нагрев. Пленку ламинируют с двух сторон полимером, который защищает элементы нагревательной конструкции от влаги и механических воздействий и предотвращает возможные возгорания.

Благодаря особенностям конструкции и плотному расположению нагревательных элементов нагрев осуществляется намного более равномерно , чем при использовании водяного или обычного электрического теплого пола. Более того, так как пленка состоит из отдельных независимых друг от друга элементов, выход из строя одной из частей не повлечет за собой поломку всей системы — достаточно будет заменить поврежденный участок, и даже до его замены остальная часть пленки будет продолжать излучать тепло.

Кроме самих пленочных панелей, в систему инфракрасных теплых полов также входят термодатчики и терморегулятор . Назначение этих элементов понятно из названия: датчики фиксируют температуру пола, а регуляторы, которые бывают самых разных модификаций, позволяют отслеживать показания датчиков и настраивать степень их нагрева. Терморегулятор, устанавливают на стену, причем вблизи от выключателя или розетки, чтобы было легче подводить питание . Если мощность теплого пола будет выше 2 кВт, то необходимо будет подключить систему через отдельный автомат защиты.

Карбоновые элементы могут похвастаться КПД на уровне 98%, они эффективно превращают электрическую энергию в тепловую. При организации нормальной теплоизоляции потребление электроэнергии будет на уровне 35-50 Вт/м²*ч.

Инфракрасный теплый пол недостатки. Преимущества инфракрасного напольного обогрева

Пленочные инфракрасные полы нельзя назвать идеальными по сравнению с другими системами напольного отопления, так как по некоторым критериям они все же проигрывают традиционным схемам. Тем не менее, их плюсы впечатляют.

Возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Это дает возможность рационально расходовать материал во время монтажа, а также экономить электроэнергию при эксплуатации системы.
В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении. По этой причине такой способ обогрева более предпочтителен в жилых помещениях.

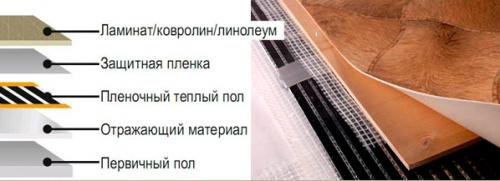

Типичный “пирог”, используемый при монтаже инфракрасного теплого пола
Стоимость комплекта теплого инфракрасного пола со всеми необходимыми элементами (ИК-пленка, терморегулятор, проводка, термодатчик и подложка) намного ниже цены материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и инструмент, значительно уменьшается стоимость монтажа.
Системы инфракрасного обогрева не боятся морозов, поэтому даже длительное отсутствие владельцев в зимние месяцы не повлияют на их работоспособность при включении. Эта особенность позволяет устанавливать такие полы на дачах и в загородных домах.
В отличие от водяных контуров, из которых надо сливать воду, инфракрасные нагреватели готовы к работе в любой момент.
В дополнение к предыдущему пункту добавим низкую тепловую инерционность инфракрасного обогрева, что позволяет достичь комфортной температуры сразу же после включения. Неоценимое преимущество для периодически отапливаемых помещений, не так ли?
Благодаря высокому коэффициенту полезного действия карбоновых нагревателей (их КПД более 80%), а также возможности нагрева излучением, при использовании ИК-полов значительно снижаются расходы на электричество.

Специалисты говорят о 20-25% экономии по сравнению с конвекционными способами передачи тепловой энергии.
Возможность установки пленочного теплого пола не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.
Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа – смотрите на
Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним.

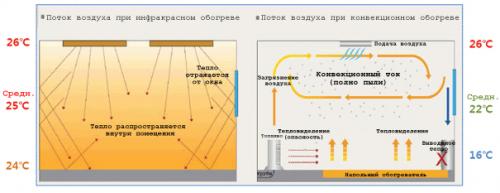

Отличия отопления конвективного и инфракрасного типа
Инфракрасная энергия, которую излучают карбоновые элементы, полностью идентична той, которая исходит от нашего Солнца.
Проведенные исследования свидетельствуют о благотворном влиянии мягкого микроволнового излучения на человеческий организм. Именно по этой причине так уютно находиться в комнате с ИК-обогревом.
Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.
Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.

Инфракрасный теплый пол под керамогранит. Какой теплый пол под керамогранит лучше выбрать и произвести укладку

Сегодня, керамогранит на строительном рынке считается популярным материалом для финишной отделки полов, особенно у владельцев коттеджей. Ведь интерьер помещения с данным половым покрытием смотрится современно и эстетично.

Керамогранит — это прочное искусственное отделочное изделие, которое выпускается в плитках разного размера и текстуры. Изготавливается из каолиновой или иллитовой глины — основной компонент, под высоким давлением.

Сформированные формы проходят обжог под температурой около 1300 градусов.

Отличается гранит от керамической плитки технологическим процессом, обработка происходит при значительно больших температурах.

Плюсы и минусы керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы данного материала:

большой срок годности — по сравнению с керамической плиткой или ламинатом;
высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
не требует особого ухода — протирка мокрой тряпкой;
возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
устойчив к влажности и изменениям температуры;
много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме того, материал не сложен в укладке, хорошо прогревается и легко распространяет полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Как выбрать керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели. Нужно учесть особенности нагревательной конструкции и характеристики покрытия. Мастера советуют обращать внимание на следующие моменты:

плитка имеющая глазурованную поверхность не отдаёт тепло;
если способ укладки плитки подразумевает пустые швы , то при нагревании изделие расширяется, поэтому требуется выбирать тщательно, особенно для электрического типа.

Стоит сказать, что некоторые модели плиток имеют особенности при укладке. Касается это клеящих составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в работе устройства.
