Как подключить реле давления к насосу. Монтаж на насосную станцию

Как подключить реле давления к насосу. Монтаж на насосную станцию

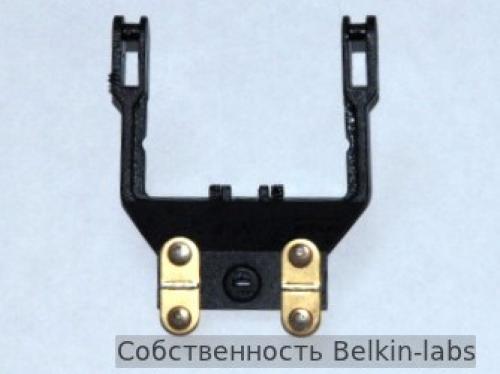

Хотя реле давления может монтироваться практически в любом месте системы, его рекомендуется размещать в общем комплексе оборудования насосной станции . Наиболее предпочтительным местом установки является дополнительный отвод технического коллектора или крестовины, присоединённых к главному отводу гидроаккумулятора. В этой точке системы инерционные броски давления выражены в наименьшей мере, что гарантирует минимальную вероятность сбоев в работе.

Есть также ряд основных требований к точке врезки воды в систему:

1. Реле должно устанавливаться за обратным клапаном, запирающим нагнетённую в систему воду и поддерживающим статическое давление в системе после выключения насоса.
2. Поскольку механика реле достаточно тонкая, перед коллектором, в который выполняется врезка, следует установить простейший фильтр-грязевик.
3. Для возможности удобной регулировки в непосредственной близости от реле должен быть установлен контрольный манометр и точка водоразбора с запорной арматурой.

1 — скважинный насос; 2 — обратный клапан; 3 — насосная станция; 4 — манометр; 5 — реле давления; 6 — фильтр механической очистки; 7 — атоматика управления насосом; 8 — кессон скважины

Для подключения реле к коллектору может быть предусмотрено два типа соединений. Наиболее распространён вариант с накидной гайкой на четверть дюйма. Такое соединение не требует дополнительного уплотнения, штатного сальника из фторопласта будет вполне достаточно.

Иной вариант соединения более свойственен для реле с высокими параметрами рабочих давлений. Реле имеет патрубок с внешней резьбой диаметром от половины до целого дюйма. Установку следует проводить с уплотнением резьбового соединения тефлоновой ФУМ-лентой или нитью, предварительно посчитав число витков.

Как подключить автоматику на глубинный насос. Подключение реле давления воды

Итак, рассмотрим, как подключить реле в домашнем автономном водоснабжении. Исключительно важно помнить, что агрегат присоединен к паре систем: электроснабжению и водопроводу. Установка происходит в стационарной позиции, потому что не нужно перемещать прибор.

К водоподаче РД подсоединяется на первом этапе работ, вторым шагом становится подключение к электроэнергии. Завершающей стадией становится выполнение настройки агрегата.

Подключение к трубопроводу

Есть несколько методик, чтобы подсоединить реле к автономной системе водоснабжения. Подходящим считается выполнение монтажа пятивыводным штуцером.

Это особый тип переходника с наличием всех необходимых выходов. Аналогичный элемент умельцы изготавливают из сочетания фитингов, однако применение готового варианта значительно проще.

В ходе работы выполняются следующие действия:

1. Штуцер прикручивают к патрубку, находящемуся позади корпуса.
2. Прочие выходы предназначены для подсоединения гидроаккумулятора, подающего насосного шланга, ведущего к жилищу трубопровода.
3. По желанию устанавливают грязевик, манометр.

Монтаж двух последних приборов является необязательным, но крайне желательным. Манометр выступает значимой деталью, позволяющей контролировать уровень давления внутри системы, а также настройки реле.

Грязевик можно смонтировать на трубопроводе, а также сочетать агрегат с фильтрационной системой, устанавливаемой на входе в водопроводную систему. Это особенно важно, если для водозабора используют придомовую скважину небольшой глубины.

Подключение к электричеству

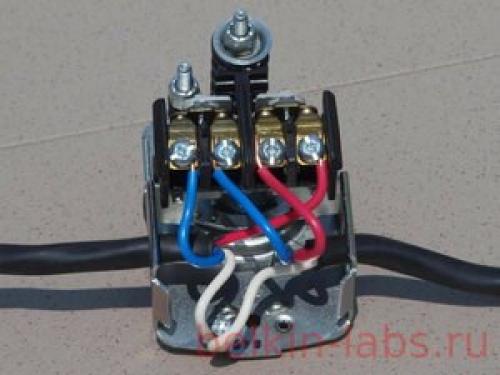

Далее следует знать, как подключить автоматическое реле насоса скважины к электроэнергии. Применение выделенной линии необязательно, но рекомендовано. Это обеспечит бесперебойность, длительность функционирования прибора. От щитка выводится кабель (2,5 кв. мм), имеющие внутреннюю цельную жилу из меди.

Выбор параметров основан на характеристиках насосного оборудования, потому что реле давления не потребляет большой объем тока.

Подключение реле давления беламос. Выбор и подготовка места установки

Перед установкой реле давления Belamos PS 02C необходимо правильно выбрать и подготовить место для его установки. Это позволит гарантировать правильную работу устройства и максимальное удобство его эксплуатации.

Для выбора места установки реле давления Belamos PS 02C необходимо учитывать следующие рекомендации:

• Расположение реле давления: Важно выбирать место, где реле давления будет находиться на приемлемом расстоянии от источника давления, такого как насос или компрессор. Избегайте установки реле давления вблизи источников тепла или влажности.
• Размер и прочность поверхности: Поверхность, на которой будет установлено реле давления, должна быть достаточно прочной и устойчивой, чтобы выдерживать вес устройства. Также обратите внимание на размеры реле давления и убедитесь, что оно будет помещаться на выбранную поверхность без проблем.
• Легкодоступность: Реле давления должно быть установлено в таком месте, чтобы было легко доступно для обслуживания и регулировки. Учитывайте возможность подключения проводов или трубок к реле давления.

После выбора места установки рекомендуется провести подготовку поверхности:

1. Очистка поверхности: Проверьте, что выбранная поверхность не имеет загрязнений, пыли или жировых пятен. Очистите ее при необходимости.
2. Выравнивание поверхности: Убедитесь, что поверхность, на которой будет установлено реле давления, ровная и без неровностей. При необходимости, исправьте неровности и выровняйте поверхность.

После подготовки места установки реле давления Belamos PS 02C можно приступать к его фиксации и подключению. Важно следовать указаниям производителя по установке и подключению устройства, чтобы избежать неправильной работы или повреждений.

Как подключить автоматику на поверхностный насос. Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Источник: https://doma-na-veka.ru/stati/podklyuchenie-rele-davleniya-k-nasosu-naznachenie-i-ustroystvo

Как подключить автоматику на насос. Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Как подключить насос водолей к реле давления. Реле давления воды для насоса — принцип работы и установка

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса) .

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Мнение эксперта

Стребиж Виктор Петрович, ведущий мастер строительных работ

По всем вопросам обращайтесь ко мне, я помогу!

Задать вопрос эксперту

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Как подключить гидроаккумулятор к погружному насосу: схема по шагам

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Схема подключения реле давления воды. Схема подключения реле давления. Подробный рассказ с иллюстрациями

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные "выходы" для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

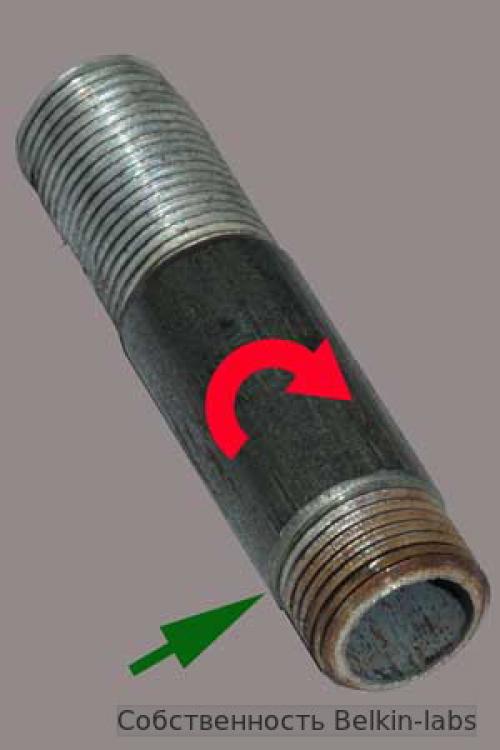

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Подключение глубинного насоса к реле давления. Принцип работы

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Подключение реле давления к гидроаккумулятору. Давление в гидроаккумуляторе

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент — электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, еслислишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.
