Парник из профильной трубы своими руками. Самодельная теплица из профильной трубы и поликарбоната

Парник из профильной трубы своими руками. Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

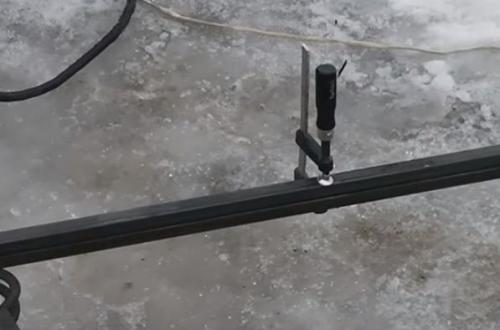

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

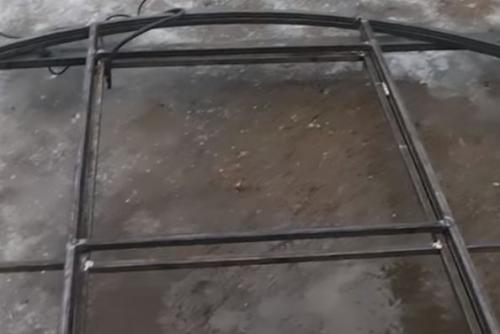

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

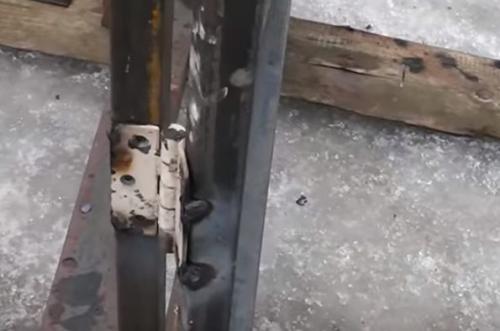

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

Уголок должен оказаться внутри теплицы, чтобы в последствии не мешал поликарбонату.

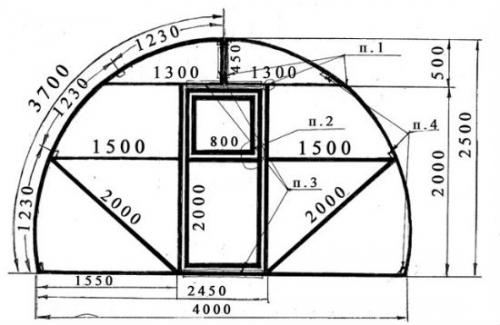

Парник из профильной трубы чертеж. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции

Для получения большего урожая не обязательно устанавливать теплицу, достаточно соорудить парник небольшого размера. Он займёт не много места, и обойдётся гораздо дешевле.

Отличным решением в данной ситуации станет сооружение парника из профильной трубы своими руками, а размеры и чертежи вы найдете в данной статье. Эта надёжная и долговечная конструкция, позволит получать урожаи в более ранние сроки.

Так же предлагаем ознакомиться с пошаговой инструкцией — как сделать парник из полипропиленовых труб своими руками .

Преимущества парника из профильных труб

В парнике главная роль отводится каркасу, поэтому он должен быть прочный и иметь рёбра жесткости, которые будут держать форму и противостоять различным нагрузкам. Идеальным материалом для изготовления каркаса, будут профильные трубы из металла.

Они обладают рядом преимуществ:

• простотой в обработке;
• возможностью создавать конструкцию разной формы;
• длительным сроком эксплуатации — металлопрофильные постройки служат до 15 лет, а как показывает практика, то и намного дольше;
• не нуждаются в уходе и защите от вредителей;
• доступны по цене;
• сочетаются с любым материалом.

Помимо этого, по сравнению с деревянной конструкцией, постройка из профильных трубопрокатных материалов компактней, поэтому расположить ее на участке не составит труда.

Единственный недостаток данного сооружения — более длительное время возведения.

Выбор типа конструкции

Прежде, чем начать изготовление парника из профильных труб своими руками нужно определиться с моделью конструкции, и набросать чертёж. Ведь от формы сооружения зависит угол преломления солнечных лучей.

Основные виды парника из этого материала:

1. Арочный — для возведения требуется специальное оборудование, чтобы придать форму. В остальном, имея изогнутые детали нужного размера и чертёж, собрать такой парник своими руками не составит большого труда. В арочной конструкции создаётся равномерное освещение, вне зависимости от расположения солнца.

Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.

1. Односкатный — несложный вариант, монтируется к стенам жилых или хозяйственных построек. Использование данной компактной модели позволяет экономить не только место, но и стройматериалы.

1. Двускатный или шатровый— отдельная постройка. В таком сооружении создаётся лучшая освещённость для культур, в отличие от односкатной.

Шатровый — простая конструкция, нет изогнутых элементов. Поэтому, огородники самостоятельно чаще монтируют именно её. Кроме того, плюс парника с двускатной крышей — возможность высаживать культуру разной высоты.

Стоит отметить, что шатровый вариант крыши обойдётся дороже арочного, так как для монтажа каркаса требуется больше материала, как основного, так и укрывного.

1. Парник Фёдорова — в народе имеет название «хлебница», его легко изготовить самостоятельно на основе разработанного чертежа. Подходит для выращивания рассады, цветов и овощей, единственный минус — не предназначен для высокорослых культур. Конструкция простая, оснащена крышкой, которая открывает доступ для ухода за растениями.

Как сделать чертёж самостоятельно

Для изготовления парника из профильного трубопрокатного материала — можно использовать наземный или малозаглублённый вариант. Наземный удобен тем, что в нём полностью исключено затемнение, он предназначен для возведения в средних и южных широтах. В малозаглублённом типе парника тепло черпается из земли. Однако вблизи стен образуются затемнения, что отрицательно сказывается на росте растений.

Парник из поликарбоната своими руками. Как построить простой парник из поликарбоната: инструкция и 47 фото

В большинство регионов России благоприятные условия для выращивания огородных растений приходят ближе к концу весны, а где-то и в начале лета. Холода же начинаются уже в конце лета или в начале осени.

Получить в таком климате большой урожай можно только при условии использования укрытий, которые защитят культуры от неблагоприятной погоды.

Поговорим об особенностях таких конструкций и разберем, как собрать парник из поликарбоната своими руками.

Есть ли разница между парником и теплицей

Два сооружения часто путают. Действительно, они похожи и выполняют одинаковую функцию: защищают растения от непогоды. Однако различия есть, и они значительные.

Прежде всего разница в размерах.

Теплица — довольно высокая постройка, в которой есть двери, форточки-окна. Внутри помещается несколько грядок и проходы. Огородник может ходить внутри, катить садовую тачку, т.п.

В теплице при необходимости можно обустроить отопление, подсветку, капельный полив. Чаще всего это стационарная постройка, размещенная на каком-либо фундаменте.

Парник намного меньше. Его строят над одной грядкой, чтобы укрыть ее от холодов. Иногда ставят невысокие сооружения, похожие на мини-теплицы, размером с одну гряду.

Внутри нет дверей, человек здесь не поместится. Самые простые парниковые укрытия представляют собой закрепленные вдоль грядки дуги, на которых зафиксирована пленка или другой укрывной материал. В них не предусмотрены подсветка или отопление.

Капельный полив возможен, но в самом простом исполнении. Проветривание проводят за счет снятых стенок или поднятой крыши.

Парнички чаще всего делают переносными, очень редко стационарными. Но даже в последнем случае их почти никогда не ставят на

Преимущества и недостатки укрытия из поликарбоната

Укрытия с поликарбонатными листами имеют множество преимуществ по сравнению с пленочными или с накрытыми стеклом. Кратко их охарактеризуем.

Плюсы

• Прочность. Пластик выдержит случайное попадание камня или мяча, сильный дождь или град. Полиэтиленовая пленка или стекло часто это не выдерживают.
• Фильтрация УФ-излучения. Лучи рассеиваются в сотах, поэтому дополнительной защиты от ультрафиолета растениям не потребуется.
• Хорошие теплосберегающие характеристики. Пластик удерживает тепло лучше пленок и стекла.
• Достаточное освещение. Материал пропускает порядка 90% солнечного света.
• Разные формы и конструкции. Композит легкий и пластичный. Им можно обшивать каркасы различных конфигураций, он относительно легко гнется.

Минусы

• Относительная недолговечность. При высокой солнечной нагрузке пластик придет в негодность уже через несколько лет.
• Материал легко плавится. Это надо учитывать, если нужно поставить в укрытие какой-либо отопительный прибор.

Разновидности поликарбонатных укрытий

Строгих требований к обустройству парника нет, поэтому вариантов очень много. Разберем самые распространенные.

По материалу для каркаса

Основное требование к каркасу — долговечность и прочность. На опорной конструкции держится все укрытие. Для самодельных моделей чаще всего используют три варианта опор.

Металл

Металлические детали прочные, способны выдержать значительные нагрузки. Поэтому модели с металлическим каркасом можно не убирать на зиму — даже под толщей снега с ними ничего не случится.

Для изготовления рамы берут трубы небольшого диаметра, правда, в этом случае для монтажа понадобится специальное приспособление — трубогиб. Зато получается прочная рама-каркас, которая простоит очень долго.

Можно собрать каркас из оцинкованного или алюминиевого профиля. Трубогиб для работы с ними не понадобится.

Опорная конструкция получится прочной и достаточно долговечной, при условии, что металл будут защищать от коррозии.

Оцинкованные детали в этом не нуждаются. Но если на них появятся царапины, то защита окажется менее эффективной. Профиль считают одним из лучших материалов для изготовления рамы для парника-арки.

Дерево

Один из доступных вариантов для изготовления каркаса. Древесина достаточно прочна, ее легко обрабатывать и собирать из нее конструкцию. Пиломатериал экологичен, не выделяет токсичных веществ.

Из недостатков надо обратить внимание на низкую влагостойкость. Вода проникает в структуру дерева и накапливается там. Со временем это приводит к гниению и порче деревянных деталей.

Двускатная теплица из профильной трубы своими руками. Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Invalid Displayed Gallery

Профильная труба для постройки теплицы – все «за и против»

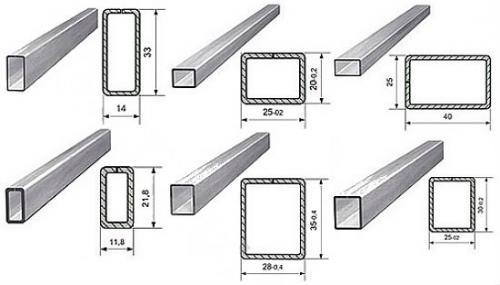

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Теплица из профильной трубы под пленку. Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.. После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Теплица из профильной трубы 20х20 своими руками. Виды

Чтобы построить теплицу из профильной трубы собственными руками, не нужно иметь каких-либо специальных знаний и профессионального инструмента. Самодельная теплица из профильной трубы может иметь любую форму, причем обойдется гораздо дешевле теплицы заводского изготовления.

Для оборудования несущих рам каркаса теплицы лучше использовать профильную трубу 40х20 мм, для обустройства связующих перемычек между рамами, лучше использовать профильную трубу 20х20 мм. Также, профильная труба размером 20х20 мм, оптимально подойдет для монтажа невысоких парников.

Если решено устанавливать на участке теплицу из профильной трубы арочного типа, то рекомендуется такую теплицу приобретать  в заводском изготовлении. Так как для сгибания профильной трубы в дуги, понадобится дополнительный специальный инструмент (трубогиб).

При ручном сгибании профильной трубы, не факт что у Вас получатся идеально ровные элементы конструкции.

Теплица домиком из профильной трубы, имеет двухскатную крышу и прямые стены. До появления арочных конструкций, теплицы такой формы были очень популярны.

Подобные теплицы пользуются более высоким спросом, чем теплицы с каркасом из обычной трубы круглого сечения, так как на профиль гораздо проще крепить поликарбонатные листы.

Двухскатная оптимально подойдет для выращивания высокорослых овощных культур.

При выборе металлического каркаса под теплицу, предпочтение лучше отдать профильной оцинкованной трубе. Такая теплица прослужит несколько десятков лет.

Теплица своими руками из профильной трубы чертежи. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

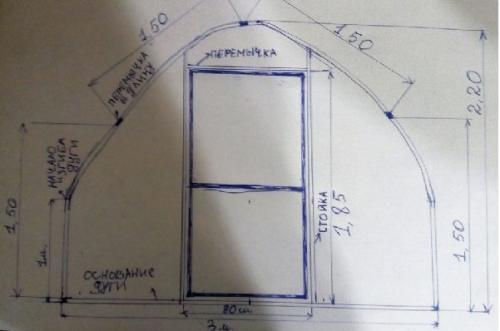

Подробный чертеж арочной постройки

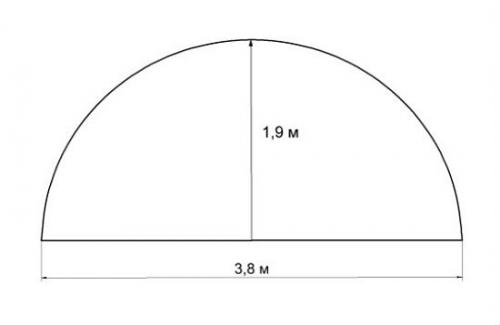

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила . На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30^о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)²= 2²+х², 4х²= 4+х, 3х= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.
