Как правильно сделать вытяжку в частном доме. Как сделать вентиляцию в частном доме?

Как правильно сделать вытяжку в частном доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Кухонная вытяжка в частном доме через потолок. Монтаж принудительной вытяжки частного дома

Принудительный воздухообмен в сравнении с естественным выигрывает по многим показателям:

1. Он работает независимо от погоды.
2. Более эффективно очищает воздух.
3. Существует возможность регулировки скорости вращения и мощности вентиляторов.
4. Поток воздуха можно привести в движение не только при помощи канального вентилятора, но и путем применения моноблоков, которые отличаются простотой монтажа.

Главные недостатки — зависимость от электроснабжения и необходимость периодической замены отдельных элементов. Для принудительного вентилирования есть несколько механизмов.

Это может быть единичная приточно-вытяжная установка, наборно-приточная система, вытяжная, канальный кондиционер. Самой эффективной считается приточно-вытяжная СВ. Конструкция включает вентилятор, автоматику, датчики, фильтры.

Распространение холодного воздуха в помещении во время работы приточно-вытяжной вентиляции предотвращает специальная заслонка, расположенная в корпусе

Принудительная вытяжка в стандартном исполнении имеет единственный вентилятор и предназначена для небольших комнат. В СВ наборного типа оборудование такое же, но размещено оно по отдельности. Мощность системы находится в диапазоне 80-7 000 м³/ч.

Из практических рекомендаций опытных умельцев следует, что в небольшом доме, состоящем из 2 комнат, эффективно работает вытяжка, перерабатывающая от 200 до 300 м³воздуха в час.

В зданиях большой площади необходимо монтировать вытяжки производительностью от 350 до 500 м³/ч.

Технология монтажа вытяжки на кухне

Вытяжку в кухне размещают, как правило, над плитой. Необходимо чтобы вытяжной зонт выступал за пределы плиты на 100-150 мм.

Производительность выбирают с ориентацией на параметры помещения с использованием формулы:

P = S x H х 12

Где первый символ обозначает мощность второй — площадь третий — высоту кухни.

В зависимости от метода монтажа кухонные вытяжки бывают подвесными, настенными, островными, встраиваемыми, а по типу функционирования циркуляционными и приточными

Воздуховоды обычно проходят по непрямой траектории, из-за чего мощность вытяжки может снижаться. Для гарантии, к полученному в результате расчета значению, добавляют 30%. Технология монтажа проста поэтому, разобравшись в схеме, можно всю работу выполнить самостоятельно.

Когда отсутствует встроенная ВС. то сначала делают отверстие в стене, совпадающее по диаметру с сечением вытяжной трубы. Если пренебречь этой рекомендацией, работа будет сопровождаться повышенным шумом, а воздух будет выходить с меньшей скоростью.

Саму конструкцию располагают на дмстанции не менее 0,7 м от поверхности электрической плиты и 0,8 м — от газовой.

Следующий шаг — разметка крепления. Иногда в комплект вытяжки входит шаблон, но если его не окажется можно воспользоваться уровнем и рулеткой. Далее, закрепляют вытяжной зонт, соблюдая горизонтальность.

Подсоединяют конструкцию к ранее выполненному выходному отверстию, подключают к электросети и испытывают. Если в доме имеется газовая колонка, то вентиляционную трубу можно вывести в дымоход котла или отопительной печи.

Источник: https://dizajn-interera.ru-land.com/novosti/kak-pravilno-sdelat-vytyazhku-v-chastnom-dome-kak-sdelat-ventilyaciyu-v-chastnom-dome

Кухонная вытяжка в частном доме через стену. Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку — с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

• М — необходимая мощность вентилятора;
• О — объем помещения, в котором будет установлено устройство;
• В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

• для отдельного туалета — 8;
• для кухни — 15;

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

Как сделать вытяжку в частном доме, чтобы не было конденсата. Методы устранения конденсата

Высокая влажность в помещении нарушает микроклимат дома: образуется плесень, появляется неприятный запах, разрушаются конструкции. В частном доме методы борьбы с конденсатом предполагают утепление вентиляционного канала с применением теплоизоляционных материалов, отведение конденсата путем реконструкции системы, установку приточной вентиляции. Решить проблему своими руками сможет каждый хозяин частного дома.

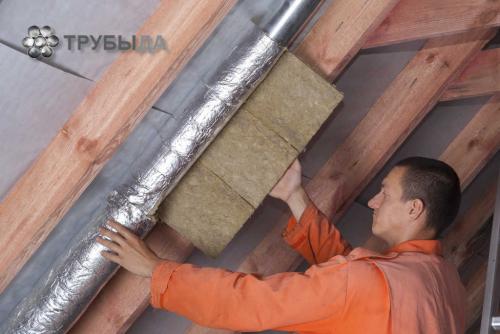

Утепление вентканала

При утеплении труб вентиляции может потребоваться демонтаж стены, ненесущей конструкции. Такой разбор перегородок чаще производится в кухонной или ванной зоне, реже — в жилых помещениях. Процесс демонтажа во многом облегчает подход к вентиляционному каналу. Утепление вентканала начинается с подбора вида утеплителя. Поверхность трубы, выходящая из обогреваемого помещения, утепляется материалом толщиной не менее 1 см. Оголовок дымохода оснащается дефлектором, который улучшает тягу и защищает воздуховод от проникновения влаги из атмосферы.

К наиболее эффективным и недорогим теплоизоляционным материалам относятся:

• пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители;
• минеральная вата;
• рулонный утеплитель;
• ППУ скорлупа.

Утепление вентканала

Отведение конденсата

При отсутствии возможности утепления труб теплоизоляционными материалами можно прибегнуть к реконструкции вентиляционной системы. Процесс состоит из нескольких этапов:

1. Разбор наружной трубы воздуховода.
2. Поворот трубы на 90 градусов.
3. Установка дополнительной трубы, ведущей на кровлю.

Часть трубы, повернутая вниз, послужит отводом для конденсата.

Приточная вентиляция

Устаревшая система вентиляции создает ряд проблем. Вытяжной вентилятор обеспечивает необходимую циркуляцию: вытягиваемый воздух забирает микроскопические капли влаги. В том случае, если утепление вентиляционных каналов и реконструкция системы не дает результатов, целесообразна установка приточной вентиляции с предварительной консервацией старой структуры. Процесс проходит в два этапа:

1. Воздуховод старой конструкции закрывается заглушкой.
2. Демонтируется форточка либо стена кухонной зоны с последующей установкой вытяжного вентилятора.

Свежего и чистого воздуха в частном доме можно добиться путем установки стеновых приточных клапанов. Они врезаются близко к отопительным радиаторам.  Благодаря приточным клапанам холодные потоки воздуха, поступающие снаружи, нагреваются и не оказывают существенного влияния на температуру в помещении.

 Другие способы

Эти методы борьбы с конденсатом требуют времени и существенных финансовых вложений. Однако в домашних условиях понизить влажность можно и другими способами:

• проветривать помещение несколько раз в день;
• не сушить мокрое белье в жилых комнатах (для процесса сушки подходит балкон, утепленный подвал, сушильная машина);
• проверить фундамент на наличие дефектов, через которые проникает грунтовая влага.

Вытяжка в частном доме на кухне. Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух – трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15%  сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Самая простая вентиляция в доме. Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

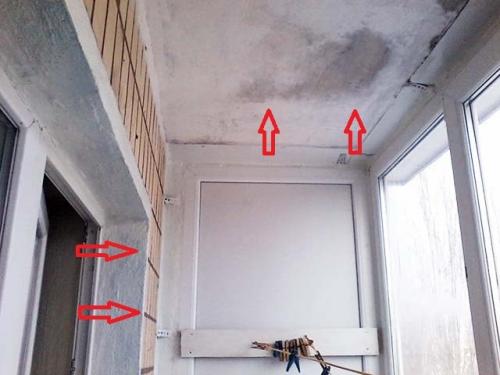

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Как сделать вытяжку в комнате. Дороги воздушных масс

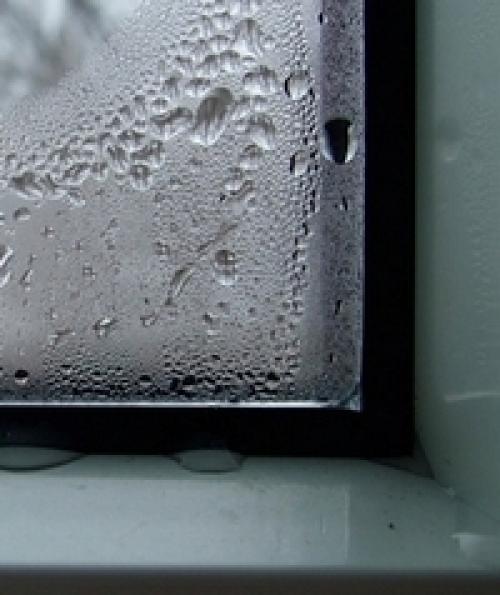

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

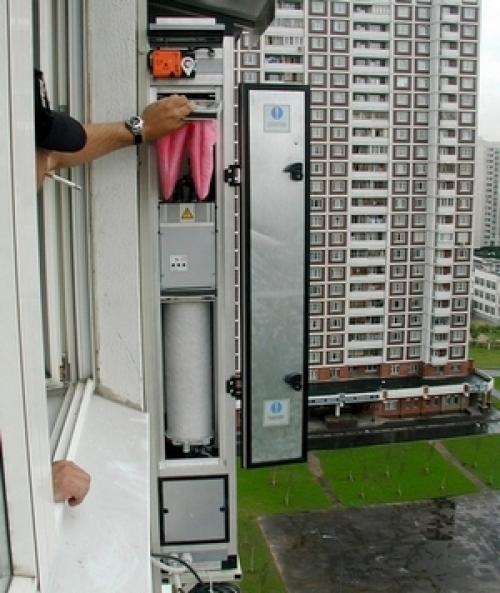

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений , которые несложно реализовать для улучшения воздухообмена.
