Как сделать деревянное чердачное перекрытие. Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

максимальное покрытие 4, 5 м между опорами;
малый вес, нагрузка на здание, экономия на фундаменте;
простота установки, без использования подъемной техники, крана;
доступность дерева как недорогого материала;
скорость в работе, возможность установить чердачное перекрытие за день, два;
возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

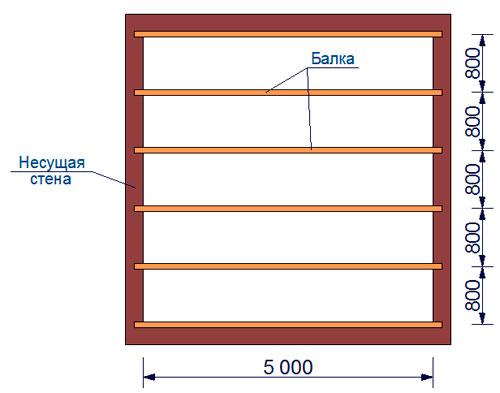

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Чердачное перекрытие железобетонными плитами. Материалы для работы

Основные расходники, которыми производится утепление чердачных перекрытий – это рулонные и плитные теплоизоляторы, желательно с фольгированным слоем, с одной стороны, а также сыпучие материалы. К ним относят:

Стекловата . Экономически выгодный материал, который также относится к негорючей группе. Легко монтируется на клеевый состав.
Сыпучие (шлак, керамзит, вермикулит). Теплые строительные материалы, относящиеся к бюджетной группе.
Минеральная вата . Сделанная из базальта, имеет разную толщину и плотность, хорошо сохраняет тепло. Поверх утеплителя рекомендуется наносить подходящую отделку, чтобы защитить ее поверхность от влажности, так как со временем материал изнашивается (срок гарантии на него 10 лет).
Пеноизол . Наносится при нажатии специально выполненного распылителя (если вещество находится в баллоне) или из прибора типа краскопульта. Защитный теплый слой поверх дощатой, ячеистой или монолитной поверхности должен составлять не менее 20 (мм). Несмотря на скорость монтажа, данное вещество считается дорогим.

Также процесс утепления поверхности чердака можно выполнять с плитами пенополистирола . Это легкий материал, который быстро клеится к поверхности строительным клеем, не дает усадки, не портится и хорошо адгезируется с любой отделкой. Пенополистирол относится к недорогим утеплителям.

Сыпучие материалы больше подойдут для утепления по бетонной, железобетонной плите перекрытия и деревянными балками, все ниже перечисленные – для остальных видов перекрытий.

Чердачное перекрытие 6 метров. Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Источник: https://doma-na-veka.ru/novosti/ustroystvo-balok-cherdachnogo-perekrytiya-balki-dlya-ustroystva-cherdaka

Изоспан чердачное перекрытие. Применение изоляционного материала В

Этот вид мембраны отлично выполняет функции пароизоляции, защищающей утеплительный слой от паров воды, устремляющихся вверх со стороны помещения, а также предохраняет пространство комнат от попадания в них частиц утеплителя.

Монтируют ее со стороны утеплителя, направленной внутрь помещения. Осуществляют монтаж с использованием строительного степлера на стропила или черновую обшивку. Иногда для этой цели используют оцинкованные гвозди. Правильно, когда ровная сторона тесно прилегает к утеплителю.

Работы начинаются снизу. Нахлест вертикальный и горизонтальный выполняют такой же, как и при монтаже других видов изоспана — от 150 до 200 мм.

Как и в случае с изоспаном Ам, места стыков клеят стяжной лентой «Изоспан KL», SL. Контактные места материала с конструкциями из любого материала герметизируют путем использования односторонней клеящейся полосы изоспан ML proff.

Если помещение отделывают вагонкой, пароизоляцию фиксируют при помощи деревянных, пропитанных септиком реек 4 х 5 см. Для обшивки гипсокартонными листами — оцинкованными профилями

К деревянному основанию внутренняя отделка крепится с вентиляционным зазором величиной около 40 мм. В случае применения изоспана в роли пароизоляции для каркасной стены, его закрепляют с внутренней стороны утеплителя на нагруженные детали каркаса либо на черновую обшивку.

Как инструмент применяют степлер, хотя возможно и использование оцинкованных гвоздей. Его укладывают на утеплитель ровной стороной к нему. При отделке стен гипсокартонном применяют оцинкованные профили, вагонкой — деревянные контррейки.

Изоспан как пароизоляцию чердачного перекрытия размещают в промежутке отделочный материал потолка – черновой потолок. К последнему поворачивают гладкую поверхность. Обязательный в этом случае является и вентиляционный зазор.

Паропроницаемая мембрана марки В — это и хорошая гидро-пароизоляция для межэтажных перекрытий. Монтируют между потолочной отделкой и черновой системой. Шероховатую сторону поворачивают вниз. Закрепляют по балкам внахлест.

Между пластом утеплителя и завершающим слоем пароизоляции, между чистовым полом и слоем пароизоляции, между материалом чистового потолка и нижним пластом изоспана В устраивают вентиляционный зазор.

Схема гидроизоляции цокольного этажа. Здесь 1 — пол, 2 — изоспан В (пласт пароизоляции), 3 — мембрана D (как гидро-пароизоляция), 4 — пласт утеплителя, 5 — контррейка, 6 — балка, 7 — перекрытие

Низ цокольного перекрытия необходимо защитить слоем парогидроизоляции. Это необходимо сделать, чтобы от земли не проникла влага к утеплителю и прочим элементам конструкции. Рекомендованный вид изоспана для этой цели — D.

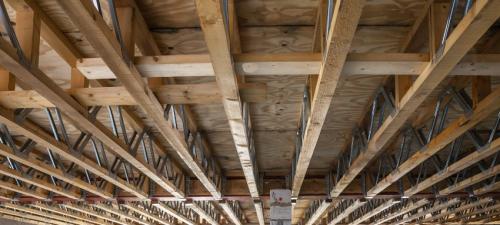

Перекрытие по деревянным балкам чертеж. Разновидности перекрытий по способу крепления

Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:

Установка брусьев в пазы, выполненные в стенах из блока.

Использование металлических фиксаторов, закрепленных к боковым элементам.

Также перекрытия между этажами бывают трех вариантов конструкций:

на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;

на деревянных ребрах – максимум до 12 м, норма – 5 м;

на блочно-ребристых конструкциях – до 15 м.

Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

Установка брусьев в пазы

Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.

При укладывании брусьев на бетонные стены, обязательно их нужно гидроизолировать от влаги. Опорная длина балки должна быть не менее 15 см для обеспечения необходимой несущей способности

Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.

Монтаж брусьев в пазы

Использование металлических фиксаторов

Одним из вариантов крепления деревянного бруса является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи или кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

Чердачное перекрытие это. Особенности

Давая точное определение основе чердака, его обозначают, как горизонтальную силовую конструкцию , разделяющую жилую зону дома и фронтоны с крышей. Чердачное перекрытие имеет определенный элемент жесткости, с центром тяжести посередине, который равномерно распределяет нагрузку от кровли, и придает устойчивость любой постройке.

В строительстве к жесткости и прочности чердачной поверхности специалисты предъявляют определенные условия. Также поверхность должна быть ровной, выдерживать определенные расчетные нагрузки, которые не позволят ей прогнуться и разрушиться.

Именно поэтому допустимой величиной прогиба для перекрытий считают установленные коэффициентные величины от 1 до 250 общей длины. Также для чердачных перекрытий недопустимы колебания, а сам чердак делают шумо- и теплоизолированным.

Чердачное покрытие выполняет следующие функции :

несущую (конструкционное распределение нагрузки от кровли);
изолирующую (от шумов, звуков, воды);
защитную (от сквозняков, холодного воздуха, промерзания);
стойкую к огню (не самовозгорается).

Конструкции покрытий для чердака делятся на различные разновидности, главными из которых считают деревянные и ЖБ. Первый вид конструируется по деревянным балкам, а второй – по плитам, в виде монолита, а также балок из дерева, металла или железобетонного материала. Обустройство поверхности чердака формируется из нескольких слоев.

Покрытие способно перекрыть достаточно большую площадь пролета . Кроме того, оно имеет собственную толщину, в зависимости от вида. Стандартным показателем толщины для домов, жилая площадь которых находится в пределах 56 м², по эксплуатационным нагрузкам равна 105 кг/м².

Все материалы, из которых делаются перекрытия, изготавливаются строго в заводских условиях по установленным технологическим нормам. Плиты для перекрытий, которые часто используются в строительстве, часто изготавливаются на заказ.

Чердачное перекрытие дома из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

деревянные балки с настилом из досок;
монолитные и сборно-монолитные перекрытия;
готовые железобетонные плиты-пустотки;
газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

Деревянные перекрытия

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

малый вес;
простота монтажа;
высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

древесина нестабильна, склонна к короблению или гниению;
материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

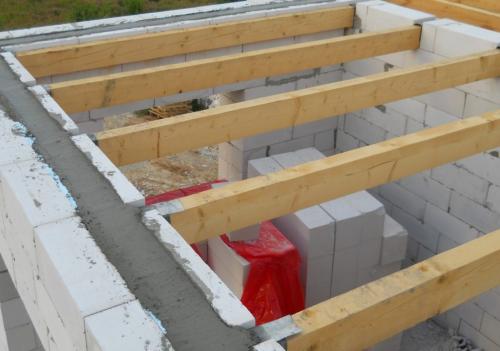

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

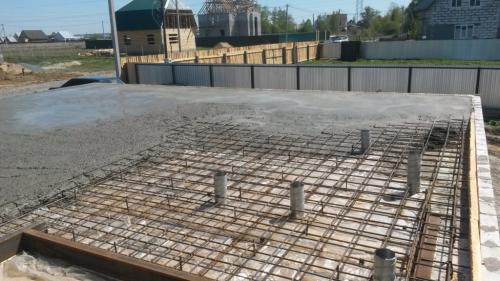

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

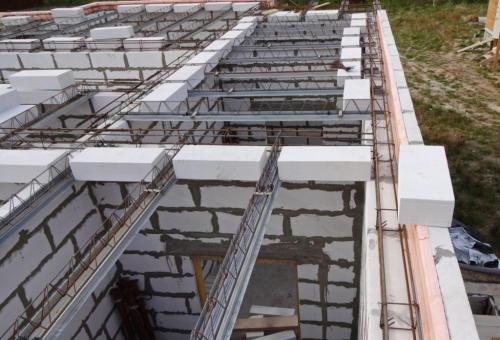

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Чердачное перекрытие пирог. Особенности и технология утепления перекрытия холодного чердака в доме

Чердачные помещения располагаются над потолком любой постройки, прямо под кровлей. Они бывают теплые и холодные, так как служат в домах для разных целей, и создают дополнительную площадь.

Например, холодный чердак многие хозяева приспосабливают под кладовый или хозяйственный блок. Его микроклимат, в пределах 15%, влияет на общую температуру всего дома.

Именно поэтому утеплению перекрытия холодного чердака строители уделяют должное внимание. После того, как закончатся основные работы по возведению конструкционных, межкомнатных стен и кровли, начинают теплоизоляцию слоев пирога.

Как происходит этот процесс, какие требования предъявляются к холодному чердачному перекрытию, его утеплению, нюансы монтажа, а также другие важные вопросы, читайте подробно в представленной статье.

Требования к изоляции по деревянным балкам и ЖБ-плитам

Чердак позволяет следить за состоянием кровли изнутри дома, и в случае необходимости, своевременно ремонтировать фронтоны и конструкционную основу крыши. Особенностью холодного чердака является то, что он сделан таким образом, что потоки воздуха обеспечивают вентиляцию через карнизные и вытяжные отверстия (конек).

Для холодных чердаков черновой пол чаще всего выполнен из монолита или ЖБ-плит, а теплоизоляцию обустраивают как по деревянным балкам, так и по железобетонным , в зависимости от типа возведенной конструкции.

Особенностью холодного чердачного перекрытия, в отличие от теплого, является то, что он нуждается в создании пароизоляции. Для этого в работе обязательно используют паронепроницаемую мембрану.

Для холодного чердака применяют различные типы утеплителей (мягкие, полутвердые, твердые) , которые закладываются между лагами или балками потолка. Также обязательно применяются гидроизоляционные материалы жидкого типа (через напыление) по монолитной основе, а также в виде рулонов или листов рубероида, наклеенных на мастику.

Общие требования, которые предъявляются к теплоизоляции холодных перекрытий, касаются всех типов чердаков, и указаны в таких основных нормативах, как:

СНиП II-26-76 ;

Требования к теплоизоляции холодного чердачного перекрытия, согласно перечисленным нормативам, дают отсылки к другим нормам из нижестоящих документов (отсылочных).

Представленные технические нормы заключаются в следующих моментах (требованиях) :

Качество материала . Утеплитель должен быть произведен в заводских условиях, иметь сертификат качества, соответствовать стандартам ГОСТов, и храниться при допустимой температуре +18-23°С.
Пожаробезопасность . Состав материала делают негорючим, не склонным к самовозгоранию, и стойким к огню в экстренной ситуации, в течение 1,5-2 часов.
Надежность . Требуется хорошее прилегание к поверхности и формирование теплого слоя пола чердака, который защитит жилое помещение от сквозняков, конденсата и перепадов температур в холодное время года.
Долговечность . В инструкции желательно указание производителя о том, что теплоизолятор прослужит более 10 лет.
Плотность и прочность . Характерные качества утеплителя должны быть указаны в сопроводительных материалах.
Высокие водоотталкивающие свойства . Эта характерная особенность очень важна для того, чтобы внутренний слой теплоизоляции не намокал, не впитывал воду, не формировал очаг грибков и плесени, а материал можно было клеить сразу, после приобретения.
Внешний вид . Это качество теплоизоляционного материала важно потому, что он участвует в формировании слоев, создающих ровную поверхность для пола, который потом будет легко отделать любым материалом (линолеумом, ламинатом, чистовыми досками).
