Как вставить замок в межкомнатную дверь. Подготовительный этап

15.04.2023 в 21:04

Как вставить замок в межкомнатную дверь. Подготовительный этап

После того как дверные ручки и замки выбраны, предварительно перед монтажом изучают их особенности, порядок проведения работы, подготавливают необходимые инструменты для врезания замка, делают разметку.

На подготовительном этапе учитывают следующие моменты:

  1. Специалисты рекомендуют не врезать запорное устройство в заранее установленную межкомнатную дверь. Сначала вставляют замок, затем осуществляют монтаж полотна в коробку.
  2. Толщина вертикального бруса полотна должна соответствовать ширине запорного устройства и составлять не менее 40 мм.
  3. Ручку располагают на удобной высоте.
  4. Фурнитуру врезают чаще всего на расстоянии 1 м от пола.

Как правильно врезать замок, описано в инструкции по установке замка, которая входит в комплектацию фурнитуры.

Как вставить замок в межкомнатную дверь. Подготовительный этап

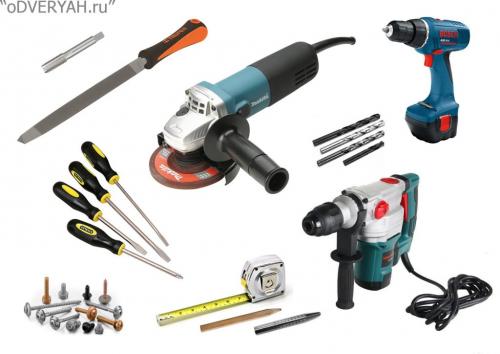

Инструменты и материалы

Дверные ручки с запорным устройством можно собрать и установить в дверь самостоятельно с помощью такого набора инструментов:

  • рулетка или сантиметровая лента;
  • карандаш или мел;
  • линейка;
  • столярный угольник;
  • плоская и крестообразная отвертка или шуруповерт;
  • электродрель;
  • сверла по дереву или коронка;
  • стамеска;
  • молоток;
  • напильник;
  • фреза;
  • саморезы и крепежные детали;
  • столярный нож, шило.

Как вставить замок в межкомнатную дверь. Подготовительный этап

Разметка

Врезка замка межкомнатных дверей своими руками должна осуществляться согласно нормам и правилам установки. На подготовительном этапе всегда проводится разметка полотна, которая состоит в следующем:

  1. Разметку выполняют карандашом или мелом, прикладывая к двери запорное устройство.
  2. Отмеряют 1 м от пола, ставят горизонтальную отметку.
  3. Проводят вертикальную линию. Точка пересечения — это центр установки замка.
  4. На торце двери отмечают место под отверстие для защелки, на поверхности полотна — для ручки.
  5. Приставляют корпус механизма к линиям и отмечают нижний край.
  6. Разводят планки на толщину запорного устройства, отмеряют 5 см с помощью рулетки, проводят 2 параллельные линии перпендикулярно 2 горизонтальным.
  7. Поставить замочный механизм необходимо в центре полотна с его торцевой стороны. Находят и отмечают эту точку. Острием шила в торце двери отверстие немного углубляют для дальнейшей установки самореза.
  8. На устройстве измеряют расстояние от центрального углубления до ответной планки защелки. С помощью угольника переносят замеры на поверхность полотна с двух сторон. Намечают место расположения защелки.
  9. Чтобы отметить точку расположения ручки, используя коронки для сверла, делают отверстие под приспособление. Для этого выбирают окружность необходимого диаметра и по центру разметки немного углубляют.

Врезка замка в межкомнатную дверь размеры. Проблема надежности

Надежность межкомнатной двери с замком имеет иной смысл, чем входной. Исключение – дверь в комнату, доступ в которую строго ограничен (хранилище ликвидных ценностей, оружейную, мастерскую с травмоопасным оборудованием и/или вредными веществами и т.п.). Тут нужна надежная стальная дверь, не менее стойкая, чем входная.

Примечание: если у вас такой случай – проверьте прежде стены. Вдруг они – перегородки из пеноблока, ГКЛ и пр., комната к данному назначению непригодна. Взломщик сразу увидит слабину, сделает ручкой супер-пупер замку со всеми его секретами и просто-напросто прорежет или проломит перегородку.

Врезка замка в межкомнатную дверь производится с учетом след. обстоятельств. Атмосферное давление на уровне моря прим. 1 кгс/кв. см. Это очень большая величина, мы просто приспособились к нему в процессе эволюции. Допустим, из-за открытой форточки, при включении вентиляции, от разницы температур и т.д. давление по одну сторону двери изменилось всего на 1%, т.е. на 10 г/кв. см. Площадь полотна стандартной двери 75х190 см – 14250 кв. см. Избыточная нагрузка на полотно с одной стороны будет 142,5 кгс. Если дверь навешена на 2-х петлях, на язык замка и его проушину-ловитель (ответную часть) под него в косяке двери придется чуть меньше половины этого значения; если дверь на 3-х петлях – чуть больше трети.

Примечание: навешивать дверь больше чем на 3 петли нет смысла – сосредоточенная нагрузка на язык замка и проушину падает ненамного, но дверной косяк оказывается ослабленным и перегруженным.

70-45 кгс точечно это нагрузка в общем небольшая – если она статическая. Но динамическая повторяющаяся и меньшей величины действует по принципу «Капля камень точит». В случае, когда замок в дверь врезан неправильно (большой люфт, тугой ход языка и др.) со временем развиваются, во-первых, повреждение двери и косяка: расшатывание, растрескивание, отслаивание покрытия полотна. Если же дверь с косяком ну очень крепкие, по его контуру сначала порвутся обои, потом поползет трещина, начнет сыпаться штукатурка. Дальше понятно: внеплановый ремонт со всем вытекающим из кошелька и втекающим в голову заботами и хлопотами. Поэтому материал этой статьи сосредоточен на тонкостях работы, позволяющих врезать замок в дверь между комнатами так, чтобы она по крайней мере лет 15 не дребезжала и не портила помещение.

Источник: https://doma-na-veka.ru/novosti/kak-vypilit-otverstie-pod-zamok-v-dveri-podgotovitelnye-raboty

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Все производители дверных конструкций как правило предлагают свои изделия без замков. На моделях дверей иногда может быть установлено затворное устройство, которая больше напоминает обычную защелку и не выполняет защитных функций против взлома. Поэтому покупателю предстоит врезка замка в деревянную межкомнатную дверь самостоятельно при помощи фрезера или без него.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Подготовительные работы

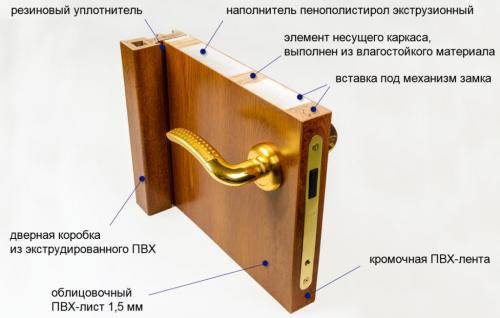

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

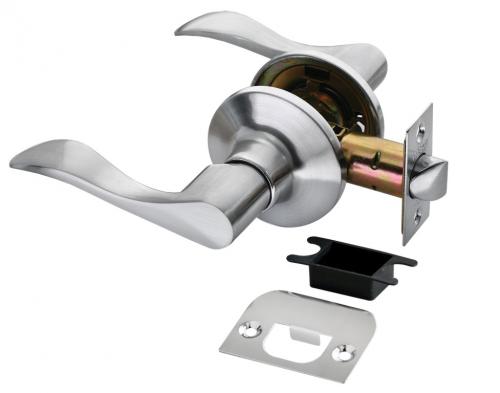

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

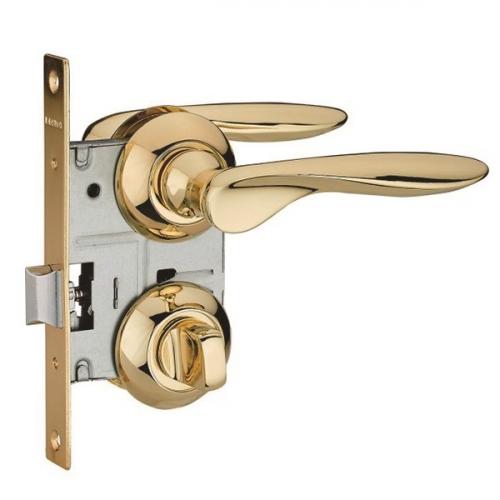

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

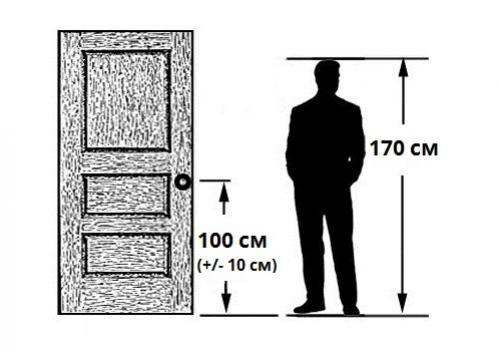

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет. А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

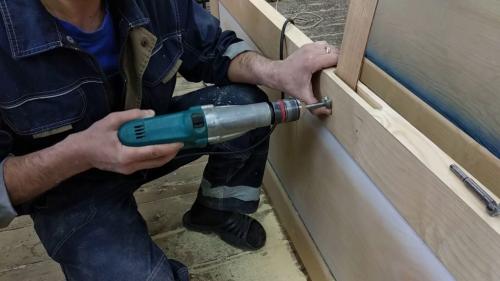

При выемке материала под затворный механизм с помощью ручной электрофрезы обязательно необходимо закреплять полотно на половом основании стапелем.

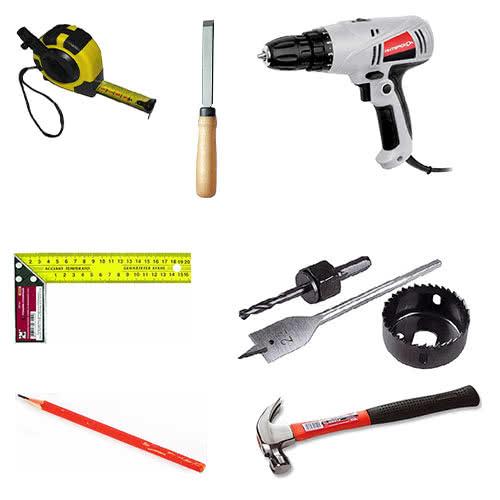

Необходимые инструменты

Чтобы врезать замок в межкомнатную дверь, изготовленную из дерева, своими руками, необходимо предварительно подготовить следующие инструменты:

  • Специальный треугольник для выполнения столярных работ;
  • Простой карандаш для нанесения разметки на полотно;
  • Измерительную рулетку или линейку;
  • Стамеску;
  • Молоток;
  • Набор отверток;
  • Шуруповерт;
  • Электрический фрезер ручной;
  • Комплект сверл;
  • Долото;
  • Стапель.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

В продаже есть специальные строительные наборы, в которые входят все необходимые инструменты для монтажа дверных блоков, врезки замков и установки фурнитуры.

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

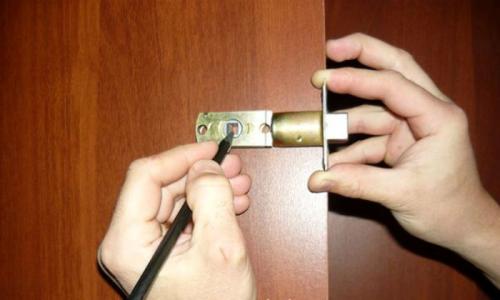

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери.

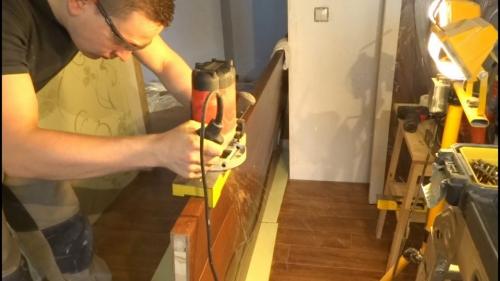

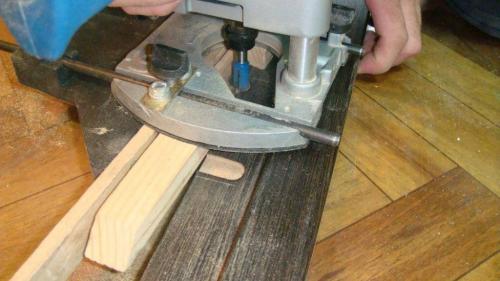

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Перед тем как устанавливать затворное устройство выемки обязательно нужно почистить от стружки, пыли и прочих сторонних частиц.

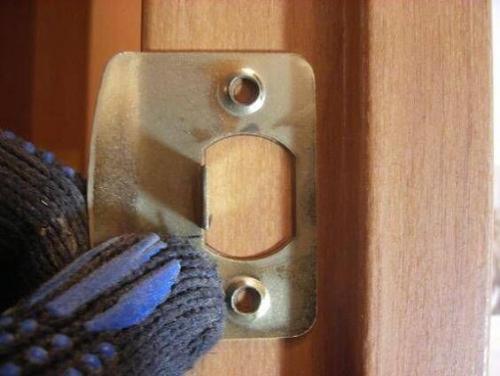

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Врезка без фрезерного оборудования

Многие также интересуются, как правильно врезать замок без использования фрезерного станка в межкомнатную дверь.
Необходимые инструменты:

  • Строительная рулетка;
  • Линейка;
  • От нижнего края дверной створки отмеряется расстояние 0,7-1 м. На этом участке будет устанавливаться замковое устройство. Его необходимо приложить к поверхности полотна и обвести заднюю часть конструкции. По нанесенной разметке делаются выемки стамеской и отверстия электродрелью.

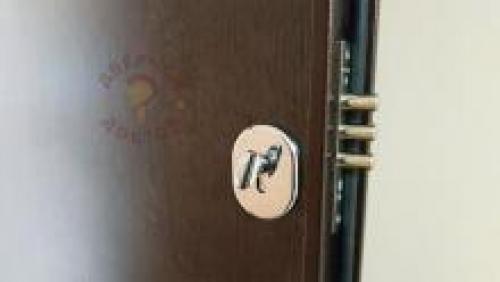

Как врезать замок в металлическую дверь

Как врезать замок в металлическую дверь

Осень. Традиционное время для сдачи жилых домов дольщикам. Передача квартир с чистовым ремонтом, где уже установлена металлическая дверь от застройщика. Хит последних сезонов – установка этой двери с единственным нижним замком. Поэтому вопросы о врезки второго верхнего замка в металлическую дверь после сдачи домов возникают с завидным постоянством.

Здесь мы расскажем и покажем этапы врезки замка именно в металлическую дверь от застройщика.

Такие двери, по крайней мере, в Нижнем Новгороде, в последнее время представляют собой пускай и эконом, но вполне себе годные изделия. Незадача только в одном: под верхний замок прорубили окно, но сам замок для удешевления не воткнули.

Как вставить замок в межкомнатную дверь. Подготовительный этап 13

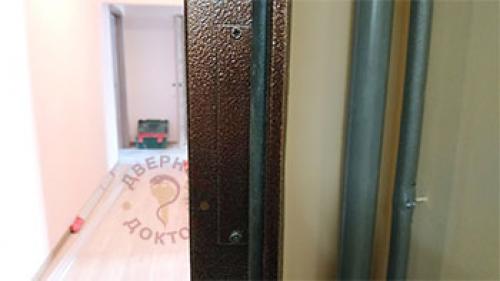

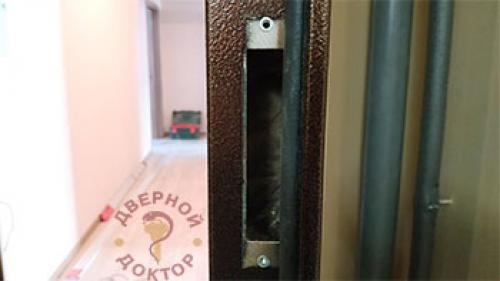

Как вы наверно уже поняли, окно вырубается всегда под конкретную модель замка. В разных жилых комплексах – модели замков отличаются. Окно под корпус прикрывает декоративная пластинка из жести. Если её открутить (в некоторых случаях – отсверлить клёпки), можем увидеть саму полостью.

Как вставить замок в межкомнатную дверь. Подготовительный этап 14

Чаще всего, в качестве нижнего замка устанавливается замок с сувальдным типом механизма (потому что он тупо дешевле).

Как вставить замок в межкомнатную дверь. Подготовительный этап 15

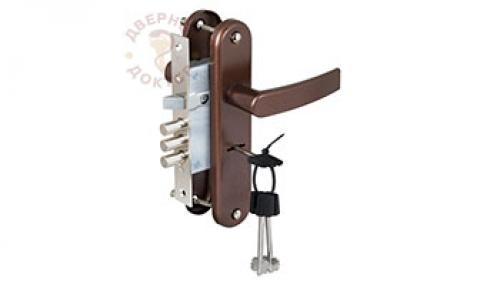

Поэтому в качестве верхнего - мы рекомендуем цилиндровый замок. Потому что он решает сразу несколько задач:

  1. Запирание изнутри от вертушки (чего у нижнего замка нет)
  2. Обеспечение комплексной защиты от чистого вскрытия (при наличии врезной броненакладки)
  3. Обеспечение большего числа точек запирания полотна двери.

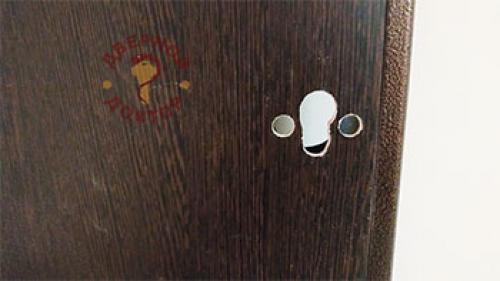

1. Работа начинается с разметки и вырезания отверстий во внутренней декоративной отделке. Как под цилиндр, так и под винты крепления броненакладки.

Как вставить замок в межкомнатную дверь. Подготовительный этап 16


2. Теперь в наружном листе вырезаем отверстие 50 мм под врезную броненакладку. Она компенсирует главную уязвимость цилиндрового замка – перелом по центру крепёжного винта.

Как вставить замок в межкомнатную дверь. Подготовительный этап 17

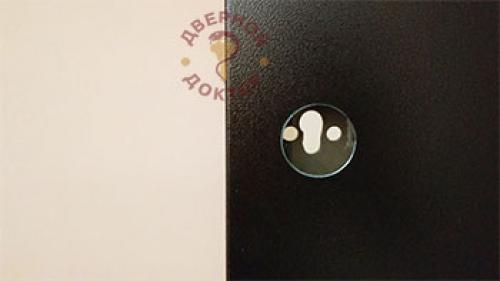

Врезная броненакладка состоит из стального калёного «стакана», на который сверху надет блестящий декоративный колпак. Именно врезная (кладётся на корпус замка), а не накладная броненакладка, тяжело сбивается и обеспечивает достойную защиту от перелома цилиндра.

Как вставить замок в межкомнатную дверь. Подготовительный этап 18

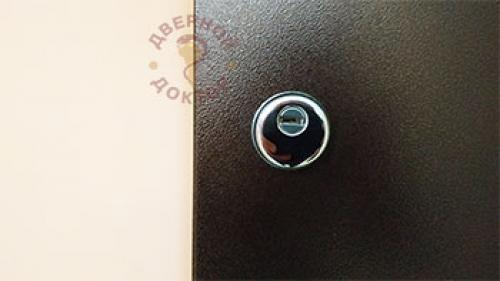

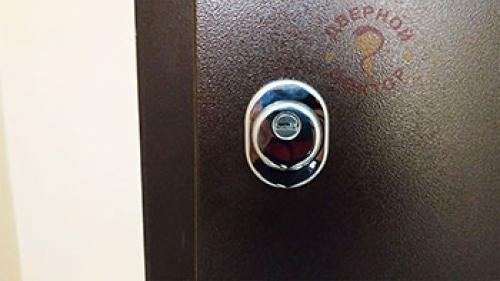

3. После затяжки брони к корпусу, снаружи устанавливается декоративное кольцо , которое придаёт снаружи законченный внешний вид нашему замку.

Как вставить замок в межкомнатную дверь. Подготовительный этап 19


4. С внутренней стороны отверстия под винты крепления броненакладки также прикрываются декоративной накладкой с аналогичным цветом. Устанавливается сам цилиндр с вертушкой. Цилиндровый механизм – это главная часть цилиндрового замка , обеспечивающая его секретность. Он выбирается исходя из возможностей и предпочтений заказчика.

Как вставить замок в межкомнатную дверь. Подготовительный этап 20

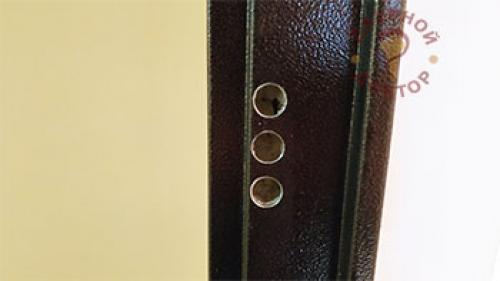

5. Завершающий этап установки – изготовление отверстий в коробке под ригеля замка.

Как вставить замок в межкомнатную дверь. Подготовительный этап 21

Качественно установленный замок не болтается, работает чётко, без паразитических затираний и усилий.

Заинтересовались врезкой замка силами наших специалистов? Всегда рады помочь!

Как врезать замок во входную дверь. Цилиндровый замок

Как извлечь сердцевину

  • Откройте дверь и найдите на монтажной планке крепёжный винт. Он находится на уровне замочной скважины под ригелями.
  • Крестовой отвёрткой полностью выверните винт, удерживающий личинку. После этого она будет двигаться в посадочном отверстии.
  • Вставьте ключ или воспользуйтесь рукояткой изнутри и проверните личинку на 15–20 градусов, чтобы поворотный кулачок спрятался в корпус.
  • Вытащите сердцевину, при необходимости немного проворачивая ключ или рукоятку из стороны в сторону.

Как снять верхний замок

  • Извлеките личинку, как описано выше.
  • Если замок запирается изнутри с помощью рукоятки, то снимите её, выкрутив крестовой отвёрткой крепёжные винты.
  • Тем же инструментом удалите оставшиеся винты с торца механизма.
  • Подденьте тонкой шлицевой отвёрткой монтажную планку и достаньте замок из двери.

Как снять нижний замок

  • Извлеките личинку, как описано выше.
  • Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери.
  • Снимите декоративную розетку (металлическое кольцо) с внутренней ручки. Для этого отверните элемент рукой по резьбе против часовой стрелки.
  • Крестовой отвёрткой открутите крепёжные винты фланца ручки, которые были скрыты под розеткой.
  • Аккуратно вытяните рукоятку на себя вместе с квадратным стержнем.
  • Отверните стягивающие винты накладки замочной скважины и снимите защиту.
  • Крестовой отвёрткой выкрутите все винты на монтажной планке. Подденьте последнюю и извлеките корпус замка.
