Как выбрать подложку под теплый водяной пол. Требования
- Как выбрать подложку под теплый водяной пол. Требования
- Подложка под электрический теплый пол. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу
- Фольгированная подложка под водяной теплый пол. Фольга для тёплого пола – нужна или нет, виды подложек и укладка
- Толщина подложки под теплый пол. Натуральные подложки
Как выбрать подложку под теплый водяной пол. Требования
Общая схема монтажа нагревательных элементов всегда включается в себя установку одного или нескольких защитных и отражающих слоев. Основное их предназначение – отражение тепловой энергии и ее концентрация в сторону декоративного напольного покрытия.
Одновременно с этим следует учитывать, что есть еще одна важная функция, которую выполняет подложка под теплый пол. Цена на нее напрямую зависит от упрощения монтажа нагревательных элементов. Если используется электрический кабель или водяные трубы — их монтаж нередко связан с проблемой правильного расположения контуров относительно друг друга.
Совет
Наличие установочных бабешек во многом облегчит соблюдение оптимального расстояния между компонентами.
Есть ряд требований, которые предъявляются к подкладкам этого типа.
- Лицевая поверхность моделей – непременно гладкая, чтобы не препятствовать возможным деформационным сдвигам покрытия пола при температурных колебаниях и изменении уровня влажности в помещении.
- Эластичность позволяет при чрезвычайно малой толщине – порядка 3 мм, скрадывать незначительные дефекты на основании. Структура покрытия – несминаемая и устойчивая к механическим нагрузкам, экологичная.
- Повышенные показатели влагоизоляции надежно защищают от ее проникновения.
- Хорошо поглощает шум – качество, особо важное для деревянных полов, эффективно отражает тепло.
- Благодаря такой подкладке, создается воздушная прослойка, которая обеспечивает вентиляцию.
- Помимо прочего, материал должен быть прост и удобен в укладке.
Толщина изделия может быть разной – 2–12 мм, ее выбор зависит от фактуры финишного покрытия.
Конструкция может быть плоской или с монтажными элементами на поверхности. Подложка под теплый водяной пол подбирается с бабешками – специальными выступами, между которыми прокладываются трубы.
Подложка под электрический теплый пол. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу
Теплые полы в зависимости от способа нагрева бывают двух типов.
Выбираем и укладываем подложку под теплый пол
Водяные
Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.
Водяной теплый пол
Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.
Схема водяного теплого пола
Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.
Электрические
Стандартная электрическая схема подключения инфракрасного пленочного теплого пола
Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника) .
Схема подключения теплого пола кабельного
В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.
Схема инфракрасного теплого пола
Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.
Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой
В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.
Мощности электрического теплого пола
Потребление электроэнергии пленочным теплым полом
Маркировка теплого пола
На что обращать внимание при выборе подложек
Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.
На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?
Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.
Подложка под теплый пол фольгированная
Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.
Подложка под теплый пол фольгированная
Технологичность . Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.
Подложка (плита) для теплого пола пенополистирольная с покрытием
Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.
Маты под теплый пол из вспененного пенополистирола
Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.
Подложка с разметкой
Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.
Фольгированная подложка под водяной теплый пол. Фольга для тёплого пола – нужна или нет, виды подложек и укладка
При обустройстве нагревательных полов, предполагается наличие подложки, которая способствует эффективной работе системы.
Пренебрегать ей при монтаже конструкции с обогревом не стоит, так как она имеет множество функций, основная — уменьшение теплопотерь.
Наиболее популярным видом подложки является фольга.
Фольга под тёплый пол — нужна ли?
Подложка с фольгой при монтаже системы «тёплый пол», сегодня — эта одна из неотъемлемой части пирога с обогревом. Утеплитель с фольгированным слоем наиболее эффективно сберегает тепло, которое вырабатывается отопительным устройством, и равномерно его распределяет.
Это способствует экономии тепло ресурсов, повышает потенциал нагревательной системы и скорость отопления комнаты, что в свою очередь влияет на срок работы пола.
К сведению! Считается, что использование материала с фольгой в пироге электрической тёплой конструкции не безопасно, но это заблуждение. Сегодня есть множество защитных и изолирующих материалов.
Структура фольгированной подложки включает в себя основу и фольгу. Основа бывает: базальтовой, минеральной, пенополистирольной, полиэтиленовой. Большинство этих теплоизоляционных изделий имеют пузырчатое строение. Поверхность фольги для тёплого пола бывает алюминиевой и металлизированной.
Плюсы и минусы
Как уже говорилось выше, подложка с фольгированной поверхностью является отличным материалом для сбережения электроэнергии. Помимо этого, фольга имеет ещё ряд достоинств, но есть и недостатки.
| Плюсы | Минусы |
| Не влияет на высоту пола, так как фольгированный материал толщиной всего 2-10 мм. | Высокая стоимость — главный недостаток. |
| Не сложна в укладке, поэтому с работой может справиться даже не опытный человек. | Не рекомендовано брать для тёплых полов минеральную подложку с металлизированным слоем, так как в процессе нагрева выделяются токсичные вещества. |
| Обладает свойствами звукоизоляции и гидроизоляции. | Использование такой подложки в комнатах с повышенной влажностью, значительно понижается срок её службы. Рекомендовано фольгированное изделие покрытое плёнкой. |
| Выдерживает подогрев до +90 градусов и больше. | При прямом контакте с цементом растворяется. |
| Большая часть изделий с фольгой оснащена разметкой, что упрощает процесс укладки нагревательных элементов. | |
| Есть модели с липким слоем, это облегчает монтаж. | |
| Уменьшает потери тепла, и способствует равномерному его распределению. |
Следует заметить, что фольгированное изделие прочное, долговечное при правильной установке и эксплуатации.
Виды подложек с фольгой
В настоящее время, продаётся большое количество моделей утеплителя с фольгой, они имеют различную основу, и предназначены для разных строительных работ.
Толщина подложки под теплый пол. Натуральные подложки
- Пробковая подложка.
- Войлочная подложка.
- Джутовая и льняная подложки.
Они обладают одним общим свойством – уязвимость перед биологическими разрушающими факторами. Без специальной пропитки они очень быстро заражаются плесневым грибком, и срок их службы уменьшается до нескольких месяцев.
Джутовая и льняная подложки
Изготавливаются из волокон льняных и джутовых волокон. Толщина 1-3 мм. Они пропитываются огне- и биозащитными составами в процессе производства. Теплоизоляция от этих подложек весьма слабая. Хорошо впитывают влагу, после высыхания не изменяют своих размеров. Такой вид подложки используется только вместе с мягкими напольными покрытиями, линолеумом или ковролином.
Основная их задача уменьшение контакта чернового пола с отделочным материалом. Особым случаем можно считать использование таких подложек с ламинатом и паркетом в системах водяных тёплых полов. В них она укладывается между напольным покрытием и гидроизоляцией, которая настелена поверх нагревающих элементов электрического теплого пола.

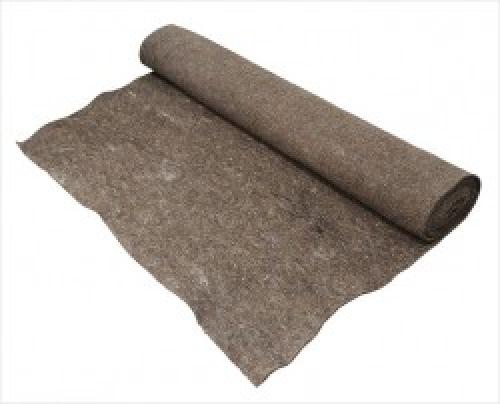

Войлочная подложка
Изготавливается из шерсти овец и коз. Толщина от 1 до 10 мм. Сама шерсть горит достаточно плохо, поэтому пропитка только антимикробная. Обладает относительно хорошими теплоизоляционными качествами. После намокания, при неправильной сушке, может уменьшаться в размерах. Отлично комбинируется с мягкими напольными покрытиями.
Использование с ламинатом допускается, но это не лучший вариант. Войлок достаточно мягкий, и если планки ламината будут иметь толщину менее 9 мм, то нагрузка на замковые соединения будет близка к критической. Если не брать в расчёт экологическую составляющую продукта, то войлочная подложка заметно уступает экструдированным пенополимерам.

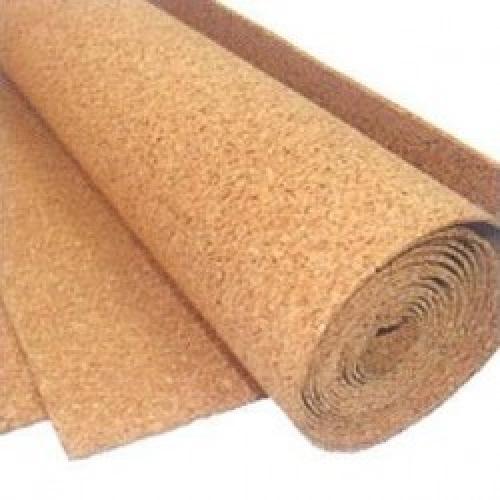

Пробковая подложка
Изготавливается из отходов производства путём горячего прессования. Толщина от 1 до 10 мм. Материал не поддерживает горение, хорошо противостоит действию микроорганизмов, не статичен и гипоаллергенен. Пробковая подложка воду не впитывает, но пропускает. Поэтому возможно образование конденсата и появление грибка на контактирующих материалах. Выпускается в рулонах и листах. Обладает отличными звуко- и теплоизоляционными свойствами. Благодаря хорошей упругости, идеально подходит под все виды напольных покрытий, не требующих приклеивания. При этом, для мягких покрытий, рекомендуется использовать пробковую подложку толщиной не более 3 мм.
Отдельно следует сказать о пробковой подложке, в которую при изготовлении вводятся резина или битум. Такие добавки значительно повышают эксплуатационные характеристики материала, но экологическую составляющую убивают напрочь.
