Краткая инструкция по установке балок чердачного перекрытия. Какие инструменты понадобятся для монтажа балочного перекрытия?

Краткая инструкция по установке балок чердачного перекрытия. Какие инструменты понадобятся для монтажа балочного перекрытия?

Установка балок перекрытия в доме из газобетона , кирпича и других материалов не состоится без перфоратора, уровней разного размера, сварочного аппарата, болгарки, рулетки, шлифмашинки, молотка, стамески и топора. Самые объемные и дорогие инструменты из этого списка лучше взять в аренду, если вы не работаете строителем, а просто выполняете работы по построению своего жилья. Список этих инструментов может меняться или дополняться в зависимости от материала, из которого делают перекрытие.

Делая монтаж балочного перекрытия своими руками, не забывайте о таких правилах:

• Требования пожарной безопасности должны выполняться целиком и полностью, от этого зависит жизнь и здоровье всех, кто будет проживать в этом здании. Следуя этим требованиям, не меньше 40 сантиметров расстояния должно быть между дымоходом и ближайшей к нему балкой.
• Точки соприкосновения балок со стенами всегда надо обрабатывать антисептиками, просмаливать их и покрывать рубероидом. Это поможет уберечь древесину от гниения и разрушения.
• Каждая вторая балка должна хорошо крепиться на стене несущего типа. Это даст всей конструкции необходимый уровень жесткости, а зданию в целом – желаемую надежность. Иногда для этой цели в кладку вмуровывают стальные анкеры.

Если для создания балочных перекрытий или выполнения других строительных работ вам понадобится помощь настоящих профессионалов, обращайтесь в компанию «ИнноваСтрой» . Мы всегда рады сотрудничеству!

Расчет балок перекрытия крыши. Калькуляторы сечений стропил

В интернете есть много калькуляторов рассчитывающих сечение стропил. Здесь представлены еще несколько. У человека, зашедшего на сайт, возникает вполне резонный вопрос можно ли доверять этим калькуляторам. Расчет сечения слишком серьезное действие от результата которого зависит надежность крыши. Для снятия всех сомнений на каждой странице с конкретным калькулятором приведены формулы, по которым делается расчет. Вы можете проверить точность этих формул и провести пробный расчет вручную. После которого принять решение о доверии цифрам показываемым калькулятором для вычисления размеров сечений при других условиях работы стропила.

Нагрузки

Нагрузки на крышу собираются в отдельном калькуляторе по правилам, изложенными в СП 20.13330 «Нагрузки и воздействия». Этот калькулятор покажет вам несколько цифр, отличающихся по величине. Выбирайте одну цифру с максимальным значением. Различие в величине нагрузок получается по тому, что учитывается направление ветра и геометрия крыши. Однако вряд ли вам достоверно известно с какой стороны реально будет дуть ветер на вашу крышу. Различие давления на разные участки крыши предполагает, что при меньших нагрузках вам потребуется стропило меньшего сечения, чем при больших нагрузках. На практике это означает что на разных участках крыши вам нужно будет устанавливать стропила разной высоты или толщины, а это влечет за собой сложности в монтаже обрешетки, подстропильных конструкций и кровли. Для унификации размеров стропил и последующего облегчения работ выбирается единственная цифра, показывающая нагрузку — максимальная. Вернее две максимальных цифры — нормативная и расчетная нагрузки. Расчетная нагрузка нужна для определения несущей способности стропила, нормативная для определения его прогиба.

Перекрытие из доски 50 150. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.

RoracottaПользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Таблица расчета балок перекрытия. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Как перекрыть 6 метровый пролет. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Утепление чердачного перекрытия по деревянным балкам. Суть утеплительных работ

Теплоизоляция чердачного перекрытия считается качественной, если она позволяет добиться определённых результатов.

Основные критерии достаточного утепления чердака таковы:

• скачки температур минимальны;
• средняя температура приближается к показателям остальных помещений дома;
• чердак защищает от холода зимой и от жары летом, снижаются затраты как на отопление, так и на кондиционирование помещений;
• в закрытом чердачном помещении наблюдается малое количество конденсата;
• зимой — минимум наледи и сосулек на крыше, материалы кровли холодные.

Принцип работы по утеплению заключается в том, что в плоскости балок перекрытия между отапливаемыми помещениями и чердаком закладывается термоизолирующий материал.

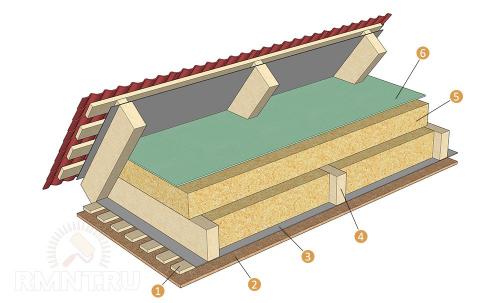

1 — обрешётка; 2 — внутренняя отделка; 3 — пароизоляция; 4 — балки перекрытия; 5 — утеплитель; 6 — гидроизоляция

Важно знать! Нужно также обустроить пароизоляцию и гидроизоляцию, поскольку утеплитель должен быть всегда сухим.

Процесс утепления чердака несложен, однако при этом можно добиться хорошей термоизоляции при соблюдении важнейшего условия — достаточной толщины используемого материала. В среднем минимальный показатель колеблется в пределах 300 миллиметров вне зависимости от типа утеплителя. Если толщина окажется меньшей, то утечки тепла неизбежны.

Порядок работы по утеплению прост — материал укладывается на высоту порядка 200 миллиметров между балками. Разбег швов при этом должен быть максимальным. Остальной слой утеплителя располагается сверху балок в направлении, перпендикулярном нижнему слою материала. Такая методика позволяет надёжно изолировать «мостики холода».

Состав чердачного перекрытия. Чердачное перекрытие дома – устройство, монтаж и конструкция

При постройке частного дома до обустройства чердака дело доходит в последнюю очередь. Так как свободного места неизменно не достаточно, это помещение в большинстве случаев употребляется для организации сезонного хранения вещей, обустройства жилой мансарды либо установки нужного оборудования.

В зависимости от характера применения пространства и выбирается устройство чердачного перекрытия, материал, из которого оно планирует, в кроме этого несущая свойство. В данной статье мы поведаем, как верно оборудуется чердак частного дома.

Устройство чердака

Чердак – это помещение, ограниченное потолком и скатами крыши жилого этажа. Это помещение может употребляться как место сезонного хранения либо с целью организации дополнительного жилого пространства. В зависимости от характера применения чердаки жилых домов разделяют на следующие виды:

• Жилые. Жилой чердака дома именуется мансардой, он может служить дополнительной спальней, гостиной, спальней либо кабинетом. Дабы применять чердак как жилое помещение, он должен иметь высоту потолка не меньше 2,2 метров, естественное освещение, вентиляцию, термоизоляцию скатов.
• Нежилые. Нежилой чердак может употребляться для установки какого-либо оборудования, организации хранения вещей. При таких условиях высота чердачного помещения возможно меньше 2 метров, естественное освещение может отсутствовать, а термоизоляция ската заменяется изоляция чердачного пола.

Принципиально важно! Делая ремонт либо реконструкцию дома, принципиально важно сходу определиться, как будет употребляться чердак, дабы верно вычислить и спроектировать чердачные перекрытия. От этого будет зависеть вид, материал, расстояние между балками, каковые обеспечат достаточную прочность и несущую свойство конструкции.

Функции

Конструкция чердачного перекрытия зависит от размера дома и характера применения подкровельного помещения. Чердак есть своего рода воздушной прослойкой, отделяющей отапливаемое пространство первого этажа и крышей и термоизолирующей ее.  Его пол делает следующие функции:

1. Несущую. Перекрытия между чердаком и верхним этажом делают несущую функцию, исходя из этого они должны быть достаточно прочными, надежными, поскольку по нему передвигаются люди, устанавливается оборудование, места хранения.
2. Изолирующую. Помещение неотапливаемого чердака имеет температуру не на большое количество выше уличной. Исходя из этого перекрытия делают термоизолирующую функцию, предотвращая выхолаживание отапливаемого жилого этажа. Дабы сохранить тепло в их состав входит слой утеплителя.

Не забывайте, что от качества и правильности исполнения работ по обустройству чердака зависит температурный режим, комфорт, безопасность проживания в доме. Исходя из этого лучше доверить проектирование, монтаж либо ремонт перекрытий опытным мастерам.

Устройство перекрытий

Так как чердачное перекрытие совмещает в себе изолирующую и несущую функцию, оно имеет многослойное строение. Его компоненты, дополняя друг друга, соединяются в единую систему, снабжающую прочность, несущую долговечность и способность. В случае если перечислять все слои чердачного перекрытия, начиная со стороны чердака, то оно выглядит следующим образом:

• Чистовой пол. Чистовым полом именуют декоративное напольное покрытие, которым покрывается черновой пол чердака. В случае если подкровельное помещение жилое, то для обустройства чистового пола применяют ламинат, обработанную древесину, линолеум, паркет. В нежилом чердаке чистового пола может по большому счету не быть.
• Черновой пол. Черновым полом именуют настил из досок, который набрасывается на лаги. Для его монтажа применяют обрезную доску толщиной 4-5 см, в целях экономии ее возможно заменить на необрезную.
• Лаги. Лагами именуют прочные, ровные доски либо бруски, каковые укладываются перпендикулярно балкам перекрытия для монтажа пола. Между лагами в большинстве случаев прокладывается термоизоляционный материал, защищенный снизу слоем пароизоляции, а сверху слоем гидроизоляции.
• Балки. Каркас перекрытий складывается из прочных, толстых балок, каковые устанавливаются на выступах в стенках либо вмуровываются в них. Балки несут на себе целый совокупный вес конструкций, исходя из этого они должны иметь громадную несущую свойство.
• Потолочная обшивка. Снизу перекрытия обшивают отделочным материалом, например, деревом либо гипсокартоном, дабы придать эстетичный вид потолку жилого этажа.

Как правильно сделать чердачное перекрытие. Материалы

Для укладки перекрытия чердака по деревянным балкам следует использовать:

• накат либо щит из досок;
• пароизоляционный слой и вентиляционный зазор перед утеплителем;
• вентиляцию и пароизоляцию после утеплителя;
• лицевой пол.

Немалую часть жилых домов и других зданий сооружают из газобетона, поскольку он эффективно сохраняет тепло. Проблема только в том, что плиты из этого материала способны потрескаться, если к ним прикладывать чрезмерную нагрузку. Потому в любом газобетонном доме оптимальным материалом для чердачного перекрытия оказывается дерево. Обязательным условием успеха будет тщательная пропитка материала средствами, предотвращающими возгорание и промокание древесины.

Чаще всего балки не превышают 40 см по высоте и 20 см по ширине, их длина колеблется от 5 до 15 м.

Балочные конструкции делаются из металла либо дерева, используют доски, фанеру или ориентированные плиты. Изредка применяют железобетонные плиты различной конфигурации и сборные элементы с монолитными деталями. Выбрать конкретный вид перекрытия нужно с учетом:

• сейсмической опасности;
• масштаба пролетов;
• числа этажей;
• выраженности нагрузки по вертикали.

В кирпичном доме переносимая стенами нагрузка будет выше. Потому увеличивается разнообразие допустимых материалов, при условии, что они поддержат стабильность и устойчивость кровли. Все же большинство застройщиков отдают предпочтение деревянным конструкциям, потому что они наиболее дешевые и не требуют высоких профессиональных знаний. Основные требования к обработке материала аналогичны. Наибольшая популярность имеется у прямоугольных балок толщиной 150х100 мм.

Цельные балочные элементы ограничиваются длиной пролета, поэтому они не могут быть длиннее 500 см. Клееный брус делают иногда втрое длиннее, заменой ему оказываются доски, которые при соединении ставятся на ребро. Изредка применяется оцилиндрованный брус или двутавровые конструкции. В кирпичных постройках могут монтироваться балки из металла на основе:

• двутавра;
• швеллера;
• уголка.

Подобное решение очень привлекательно, ведь металлические элементы относительно тонкие, при этом механически крепкие и служат весьма долго. Кроме того, сталь не горит, а при грамотной обработке будет невосприимчива даже к коррозии.

В каркасном доме тоже есть свои нюансы создания чердачного перекрытия. Если над ним будет оборудована жилая мансарда, необходимости в гидроизоляции нет, зато требуется подготовить качественную пароизоляцию. Под чердаками, которые не обогреваются, используют гораздо больше изоляционных покрытий, располагают их особым образом и максимально усиливают теплозащиту. Под жилыми отапливаемыми помещениями лаги и лицевой пол разделяются подложкой из резины либо пробки, чтобы максимально увеличить звукоизоляцию.

Когда используются два слоя перекрытия, их тоже нужно разграничивать звукоизоляционным слоем.

Неотапливаемый чердак в каркасном доме оборудуют гидроизоляцией сверху. От рубероида внутри любого жилища лучше отказаться, поскольку он представляет собой сильный канцероген.

Чердачное перекрытие в доме, построенном из сип-панелей, может быть сделано как по той же самой технологии, так и в виде привычного деревянного каркаса. Второй вариант лучше по шумоизоляционным качествам, а панели — по удержанию тепла. Балки получают из массивного бруса, высушенного в специальных камерах, который затем обстругивается в номинальный размер на современном оборудовании. Желательно, чтобы на стройплощадку части перекрытия поступали уже раскроенными согласно проекту.

Перекрытия делаются из сип панелей толщиной 22,4 см, хотя при желании заказчика можно использовать более тонкие — 17,4 см. Ряд тонкостей есть и в домах из пенобетона, в них чердак может покоиться на конструкциях из:

• дерева;
• бетона;
• металла;
• железобетона.

Обязательным требованием является сопротивляемость постоянной и периодической нагрузке, при этом не менее значимы удержание тепла и обеспечение сухости, поддержание оптимального уровня звукоизоляции.

Сами пеноблоки тоже могут быть использованы для формирования перекрытия, поскольку они безопасны в экологическом отношении, хорошо переносят действие огня и стоят относительно недорого.

В состав чердачного «пирога» часто входит и пленка, обеспечивающая пароизоляцию. Но более совершенным решением считаются фольгированные материалы, которые одновременно обеспечивают удержание тепла. Только поверх пароизоляции можно крепить лицевой отделочный слой.
