Перекрытие по деревянным балкам. Алгоритм укладки бруса

Перекрытие по деревянным балкам. Алгоритм укладки бруса

Во время возведения стен, предназначенные для укладки бруса, застилают своими руками в несколько слоёв рубероидом. За 1 день до укладки брус обрабатывают раствором антипиреном с целью защиты от огня .

На концах брус обтёсывают под углом 60° и обрабатывают их антисептическим раствором, потом – смолой.

Концы деревянного бруса оборачивают в гидроизоляционный материал и помещают в ниши. Расстояние от концов бруса до стен ниши должно оставаться не менее 4 см. Это устройство заполняется пенопластом или минеральной ватой.

Перекрытия в доме из бруса своими руками

Если стена кирпичная, и толщина стены меньше двух кирпичей, пространство наполняют раствором из цемента. Каждую третью балку фиксируют анкером, выступающим из стены на 20 см, заложенным во время строительства стены. Предварительно в балке своими руками высверливается устройство под анкер, соответствующего диаметру и глубине.

В стене брус дополнительно крепят кронштейном, прикреплённым к деревянным балкам.

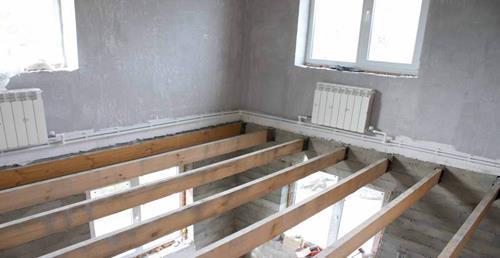

Балки кладут от стен к центру, проверяя ровность укладки нивелиром. Обнаружив неровность, её устраняют при помощи просмолённых досок, подогнанных по ширине. Запрещается стёсывать брус или подкладывать под щепки, так теряется прочность конструкции.

Балки укладываются своими руками строго параллельно друг к другу с одинаковым шагом.

Примечание

Крайние балки никогда не располагают тесно к стене, оставляют, по крайней мере, 10 см. Никогда не устанавливают брус непосредственно возле трубы дымохода.

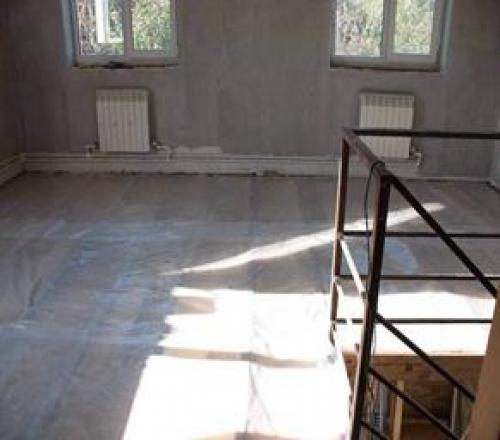

Как сделать перекрытие между первым и вторым этажом. Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

План перекрытия по деревянным балкам. Проектирование перекрытия по деревянным балкам

Для того чтобы начертить план перекрытия по деревянным балкам за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить деревянные балки, опирая их на несущие стены в соответствии с существующими нормами.

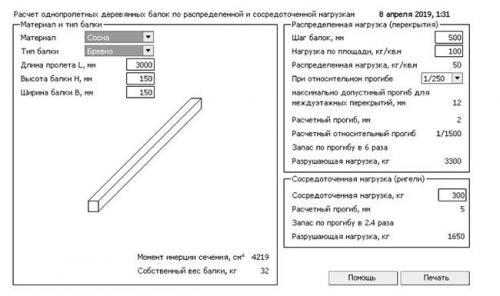

Перед началом раскладки необходимо определить минимальное сечение деревянных балок с целью соблюдения несущей способности перекрытия.

Оптимальный пролет для деревянных балок – 2,5– 4 метра. Лучшее сечение для деревянной балки – прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 15 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

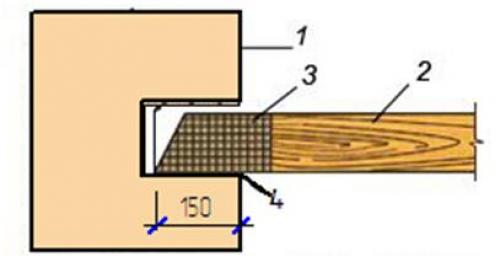

Рисунок 61. Заделка деревянной балки перекрытия в стену:

1 - стена, 2 - деревянная балка, 3 - конец балки, обработанный антисептической пастой или обернутый рубероидом, 4 - гидроизоляция из двух слоев рубероида.

При выборе сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м², и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м². Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать 0.6 – 1м.

Таблица 5. Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2.

Шаг установки, м.	Пролет, м.
2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Рисунок 62. Деревянные балки перекрытия с заделкой в наружные стены.

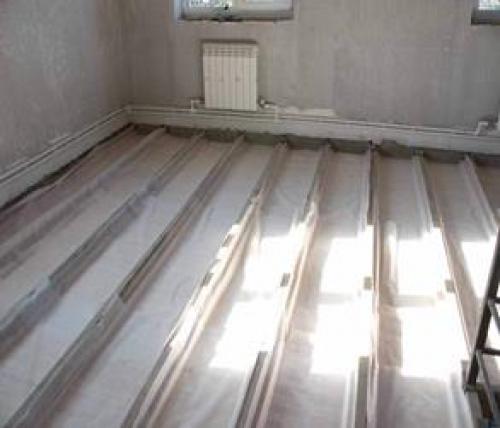

Следующим этапом является проектирование настила наката. Настил наката – это межбалочное заполнение из досок или деревянных щитов. Для его крепления используются бруски сечениям 50х50 мм закрепленные к балкам.

2 1

Рисунок 63. Накат на черепных брусках с утеплителем:

1 - балки; 2 - черепные бруски; 3 - черный пол (деревянный щит); 4 - пароизоляция;

5 - утеплитель; 6 - пароизоляция; 7 - доски пола.

Рисунок 64. Устройство наката на черепных брусках с утеплителем.

В местах соприкосновения деревянных перекрытий с дымовыми каналами устраивают разделку.

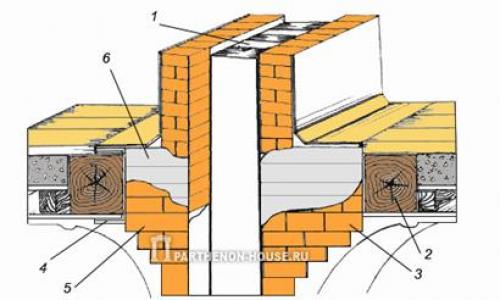

Рисунок 65. Разделка в месте выхода дымохода в деревянном перекрытии:

1 - дымовой канал; 2 - балка перекрытия; 3 - разделка в 1,5 кирпича; 4 - два слоя асбеста;

5 - разделка в один кирпич с дополнительной изоляцией; 6 – обшивка.

Рисунок 66. План чердачного перекрытия по деревянным балкам.

Все элементы деревянного перекрытия заносятся в спецификацию.

Перекрытие по деревянным балкам чертеж. Разновидности перекрытий по способу крепления

Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:

Установка брусьев в пазы, выполненные в стенах из блока.

Использование металлических фиксаторов, закрепленных к боковым элементам.

Также перекрытия между этажами бывают трех вариантов конструкций:

на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;

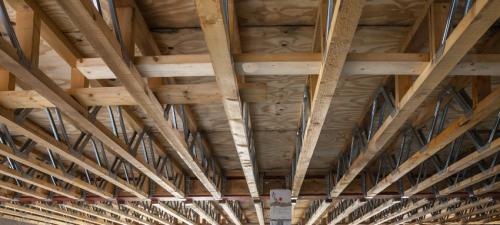

на деревянных ребрах – максимум до 12 м, норма – 5 м;

на блочно-ребристых конструкциях – до 15 м.

Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

Установка брусьев в пазы

Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.

При укладывании брусьев на бетонные стены, обязательно их нужно гидроизолировать от влаги. Опорная длина балки должна быть не менее 15 см для обеспечения необходимой несущей способности

Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.

Монтаж брусьев в пазы

Использование металлических фиксаторов

Одним из вариантов крепления деревянного бруса является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи или кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

Перекрытие второго этажа по деревянным балкам. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Из чего дешевле сделать перекрытие между этажами. Деревянные перекрытия

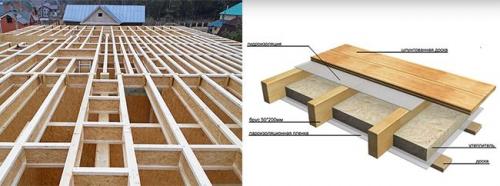

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами. В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

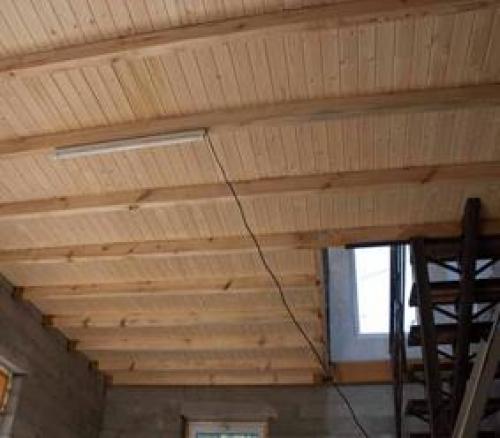

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.
