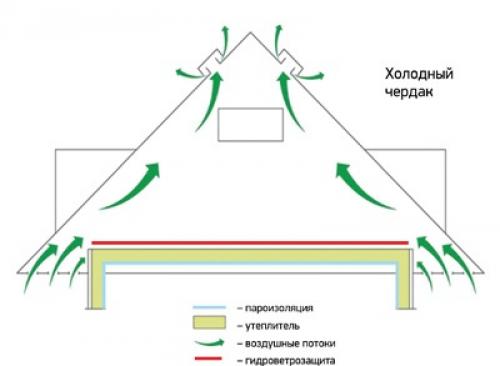

Деревянное перекрытие между этажом и холодным чердаком. Схема состава слоев для холодного и теплого чердачного перекрытия

Деревянное перекрытие между этажом и холодным чердаком. Схема состава слоев для холодного и теплого чердачного перекрытия

Общие правила по обустройству слоев для холодного и теплого чердаков абсолютно похожи по внутреннему строению. Единственная разница между ними состоит в том, что для холодного чердака добавлен слой пароизоляции (накладывается специальная мембрана) , из-за большего количества вентиляции и доступа воздуха (через конек). А для теплого чердака пароизоляция не требуется.

На теплом чердаке могут быть проложены трубы отопительной системы около фронтонов, добавлен второй слой утеплителя . Во всем остальном пирог двух основных типов чердачных помещений полностью совпадает, и имеет такую схему:

1. Черновой пол перекрытие – монолит (М500), сэндвич, деревянные доски, панели или плиты – ЖБ, СИП, легких ячеистых бетонов.
2. Пароизоляция для холодного чердака, гидроизоляция для любого типа чердака (для теплого можно 2 слоя).
3. Профиля из дерева (брус), надежно установленный на лаги из качественного металлического материала.
4. Утеплитель (1-2 слоя), закрепленный обрешеткой из дерева или металла, заложенный между брусом, и поверх него.
5. Тонкая армированная сетка, укрепленная по бокам пола, для дальнейшего нанесения штукатурки.
6. Отделочный стартовый и финишный материал.
7. Чистовой пол (доски, ламинат, линолеум).

Слои выполняют из качественных материалов. Обрешетку формируют внутри пирога таким образом, чтобы поступало некоторое количество воздуха для вентиляции (не менее 20 мм). Слои утеплителя должны составлять от 14 до 45 (см) , в зависимости от типа материала. Толщина самого чердачного перекрытия (чернового пола) составляет по стандартам 220 (мм).

На теплом обустроенном чердаке можно сделать библиотеку, мансарду, зимний сад, комнату для отдыха. Холодный чердак подойдет для просушки белья, хранения хозяйственных или ненужных вещей, а также инвентаря.

Чердачное перекрытие утепление. Особенности и технология утепления перекрытия холодного чердака в доме

Чердачные помещения располагаются над потолком любой постройки, прямо под кровлей. Они бывают теплые и холодные, так как служат в домах для разных целей, и создают дополнительную площадь.

Например, холодный чердак многие хозяева приспосабливают под кладовый или хозяйственный блок. Его микроклимат, в пределах 15%, влияет на общую температуру всего дома.

Именно поэтому утеплению перекрытия холодного чердака строители уделяют должное внимание. После того, как закончатся основные работы по возведению конструкционных, межкомнатных стен и кровли, начинают теплоизоляцию слоев пирога.

Как происходит этот процесс, какие требования предъявляются к холодному чердачному перекрытию, его утеплению, нюансы монтажа, а также другие важные вопросы, читайте подробно в представленной статье.

Требования к изоляции по деревянным балкам и ЖБ-плитам

Чердак позволяет следить за состоянием кровли изнутри дома, и в случае необходимости, своевременно ремонтировать фронтоны и конструкционную основу крыши. Особенностью холодного чердака является то, что он сделан таким образом, что потоки воздуха обеспечивают вентиляцию через карнизные и вытяжные отверстия (конек).

Для холодных чердаков черновой пол чаще всего выполнен из монолита или ЖБ-плит, а теплоизоляцию обустраивают как по деревянным балкам, так и по железобетонным , в зависимости от типа возведенной конструкции.

Особенностью холодного чердачного перекрытия, в отличие от теплого, является то, что он нуждается в создании пароизоляции. Для этого в работе обязательно используют паронепроницаемую мембрану.

Для холодного чердака применяют различные типы утеплителей (мягкие, полутвердые, твердые) , которые закладываются между лагами или балками потолка. Также обязательно применяются гидроизоляционные материалы жидкого типа (через напыление) по монолитной основе, а также в виде рулонов или листов рубероида, наклеенных на мастику.

Общие требования, которые предъявляются к теплоизоляции холодных перекрытий, касаются всех типов чердаков, и указаны в таких основных нормативах, как:

• СНиП II-26-76 ;

Требования к теплоизоляции холодного чердачного перекрытия, согласно перечисленным нормативам, дают отсылки к другим нормам из нижестоящих документов (отсылочных).

Представленные технические нормы заключаются в следующих моментах (требованиях) :

1. Качество материала . Утеплитель должен быть произведен в заводских условиях, иметь сертификат качества, соответствовать стандартам ГОСТов, и храниться при допустимой температуре +18-23°С.
2. Пожаробезопасность . Состав материала делают негорючим, не склонным к самовозгоранию, и стойким к огню в экстренной ситуации, в течение 1,5-2 часов.
3. Надежность . Требуется хорошее прилегание к поверхности и формирование теплого слоя пола чердака, который защитит жилое помещение от сквозняков, конденсата и перепадов температур в холодное время года.
4. Долговечность . В инструкции желательно указание производителя о том, что теплоизолятор прослужит более 10 лет.
5. Плотность и прочность . Характерные качества утеплителя должны быть указаны в сопроводительных материалах.
6. Высокие водоотталкивающие свойства . Эта характерная особенность очень важна для того, чтобы внутренний слой теплоизоляции не намокал, не впитывал воду, не формировал очаг грибков и плесени, а материал можно было клеить сразу, после приобретения.
7. Внешний вид . Это качество теплоизоляционного материала важно потому, что он участвует в формировании слоев, создающих ровную поверхность для пола, который потом будет легко отделать любым материалом (линолеумом, ламинатом, чистовыми досками).

Чердачное перекрытие многоквартирного дома. Целесообразность теплоизоляции на чердаке

Потолочная стена, разделяющая основные помещения дома и кровлю, называется чердачной, потому что прямо на ней располагается классический чердак, в котором можно оборудовать мансарду или кладовую для разных вещей. Некоторые люди хранят там строительные инструменты, раздвижные лестницы, ненужные вещи, бытовые предметы для ухода за домом, или используют помещение для сушки белья.

От того, в каком состоянии находится чердачное перекрытие, зависит сохранение тепла в основной постройке.

Целесообразность выполнения теплоизоляции состоит в том, что она поможет :

1. предотвратить потери тепла;
2. создать в основном помещении благоприятный микроклимат;
3. сохранить семейный бюджет, без сделанных дополнительных затрат на утепление.

Последствия отсутствия теплоизоляции могут сказаться на теплопотерях дома, но не более 15%, так как основной момент в любой постройке уделяется именно стенам и окнам. И все же, теплый чердак – это равновесие в температурах дома, а значит, препятствие к образованию сквозняков, мостиков холода, образованию конденсата, плесени и грибков.

Без утепления нельзя оставлять перекрытие в деревянном доме и в постройках из легких ячеистых бетонов в одноэтажных домах. Это связано с тем, что пирог теплоизоляции чердачного помещения включает в себя одновременное обустройство конструкции гидроизоляционным материалом, надежно защищая от попадания воды или образующегося конденсата в холодное время года, если чердак неотапливаемый.

Целесообразность укладки теплоизолятора в каждом конкретном случае лучше всего обсудить со строительным специалистом. Чаще всего данный вид утепления рекомендуется для частных домов в регионах с неблагоприятным климатом и суровыми зимами.

Источник: https://doma-na-veka.ru/novosti/derevyannoe-perekrytie-cherdaka-ustroystvo-opredelenie-optimalnogo-secheniya

Чердачное перекрытие 6 метров. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

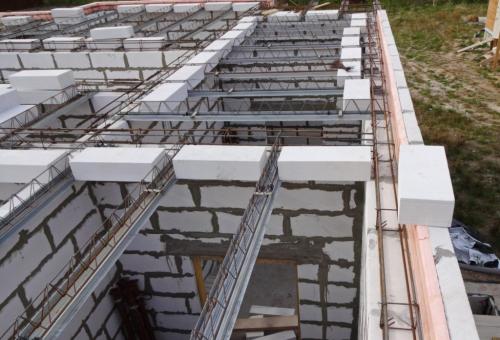

Чердачное перекрытие дома из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

• деревянные балки с настилом из досок;
• монолитные и сборно-монолитные перекрытия;
• готовые железобетонные плиты-пустотки;
• газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

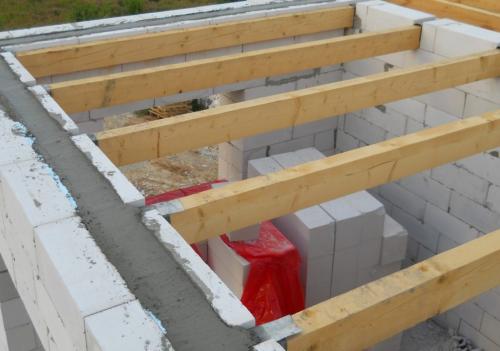

Деревянные перекрытия

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

• малый вес;
• простота монтажа;
• высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
• возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

• древесина нестабильна, склонна к короблению или гниению;
• материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
• существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
• в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

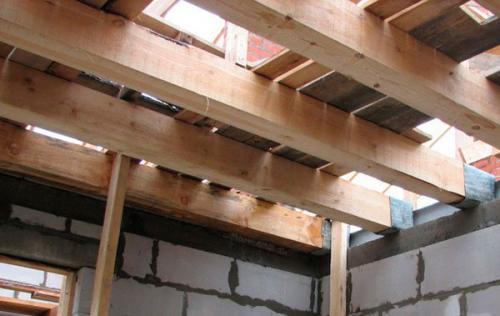

Чердачное перекрытие по деревянным балкам. Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

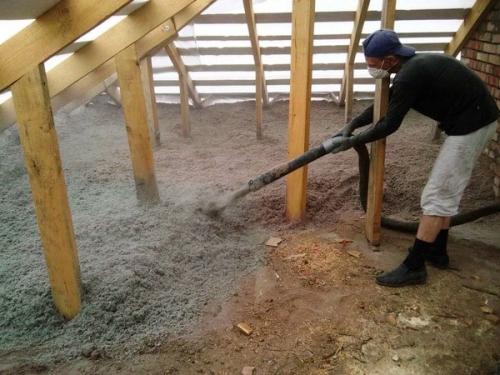

Чердачное перекрытие железобетонными плитами. Чем утеплять жб плиты

Для закладки утеплителя на плитах крепится деревянный брус. Между лагами размещается утеплитель в виде рассыпного материала или накладных теплоизолирующих плит разных типов. Рассыпной утеплитель насыпается слоем в 20 – 30 см. на наклеенный на плитах рубероид и заливается не толстым слоем раствора.

Наиболее дорогостоящим и эффективным жестким утеплителем является пеностекло. Для получения нужного эффекта от применения пенобетона толщина его укладочного слоя должна составить около 0,4 м. Для него стяжка не требуется.

Если утеплять пенопластом, то существует большой выбор по цене и эксплуатационным характеристикам. На чердак подойдет пенопласт с низкой плотностью . Укладка плит пенопласта производится без образования щелей. В случае если щели все-таки есть, то их следует заполнить монтажной пеной. Что касается пожарной безопасности с такого рода утеплителем, то в случае воздействия на него высоких температур происходит плавление, а не возгорание. В этом случае из материала выделяется отравляющий газ, опасный для человека.

Правило для любого вида рулонного и плиточного утеплителя состоит в том, что во избежание образование щелей в утепляемом слое необходимо соблюдать шахматный порядок и правильно размещать материал в несколько слоев.

Примечание Толщину утеплителя следует подбирать в соответствии с регионом, где расположен частный дом, но не менее 15 см. Экономить на 5 см. и укладывать только 10 см. в доме с чердаком не стоит по той простой причине, что расходы по утеплению являются разовыми, а эффект от уменьшения затрат на обогрев будет ощутимым в течение долгого времени.

И если, предположим, общая толщина используемого материала берется в 15 см., то рационально будет использовать утеплитель толщиной в 5 см., укладывая стыки внахлест. Поскольку если укладывать плитами толщиной в 15 см., то стыки между ними будут выпускать часть тепла, поэтому лучше этого избегать. Стоимость теплоизоляции рассчитывается за кубический метр, поэтому на цену не окажет никакого влияния.

Для того чтобы использовать в доме на чердаке эковату, сперва стелется пароизоляция на пол. Этот утеплитель изготавливается из целлюлозы с распушенными волокнами. Является не аллергенным. Упаковывается в мешках. Засыпается между подготовленными лагами. Особым свойством является негорючесть, что достигнуто применением специальных пропиток. Стоимость такого материала достаточно высокая, в сравнении с подобными утеплителями.

Пирог перекрытия холодного чердака. 1 Зачем нужно утепление пола чердака?

Утепление холодного пола чердака каменной или минеральной ватой, по большому счету нужно в мало эксплуатируемых помещениях, которые правильно оснащены специальной кровельной вентиляцией.

Чердак, а точнее его перекрытия выполняют функцию своеобразной границы тепла и холода. В таких местах перекрытия чердака подвергаются интенсивному воздействию влаги из-за формирования конденсата.

Однако правильно утеплить перекрытия на чердаке дома минватой можно и своими руками. Сам процесс утепления перекрытия на чердаке минватой – это создание прочного теплоизоляционного покрытия, которое будет отличаться низкой степенью теплопроводности.

Сама технология утепления минватой перекрытия на чердаке как и теплоизоляции Энергофлекс для труб подразумевает неукоснительное следование ее этапам и требованиям.

Сама по себе это технология достаточно простая и понятная. Хорошая теплоизоляция пола чердака с помощью минеральной ваты помогает закрывать нежелательные щели.

Для этого утеплитель нужно укладывать плотно. В большинстве случаев для утепления чердака дома применяется минвата.

Представленный утеплитель является наиболее подходящим для работ такого вида, также им можно утеплить поверхность пола в жилых помещениях дома.

Схематичное утепление чердачного перекрытия минватой

При организации хорошей изоляции минеральной ватой, в жилых помещениях будет сохраняться наиболее оптимальная температура.

Если процедура будет выполнена неправильно, то влага, поднимающаяся от пола дома, приведет к формированию конденсата.

Источник: https://doma-na-veka.ru/novosti/derevyannoe-perekrytie-cherdaka-ustroystvo-opredelenie-optimalnogo-secheniya

Чердачное перекрытие пирог. Кровельный пирог для холодного чердака

Различают два вида чердачного пространства – холодный чердак и совмещённый чердак (мансарда). На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице. Отсюда и название – холодный.

В идеальном случае температура внутри холодного чердака не должна превышать 4 градуса по Цельсию температуры наружного воздуха. Т.е. если температура на улице -15 градусов, то на чердаке она должна быть не теплее -11 градусов. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 градусов, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз не подогревается, т.к. под ним нет теплого помещения, и вода на нём будет превращаться в лед, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.

Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, достаточно утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Например, для Москвы толщина утепления на основе минерального волокна должна быть не менее 200 мм, а в некоторых случаях и более. Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция. Она должна состоять из притока, канала и вытяжки. Приток, как правило, располагается под карнизным свесом. Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку.
