Монтаж теплого инфракрасного пола. Детали, о которых нужно узнать до монтажа теплого пола в доме

Монтаж теплого инфракрасного пола. Детали, о которых нужно узнать до монтажа теплого пола в доме

Монтаж инфракрасного пленочного теплого пола – занятие не из простых. Однако справиться с ним может не только профессионал, но и простой обыватель, понимающий законы электромеханики. Только вот разница между специалистом и дилетантом будет в одном: последний чаще допускает ряд типичных ошибок.

Предусмотреть все возможные огрехи можно и нужно на стадии планировки. Для этого достаточно следовать простым правилам:

1. Если в помещении есть конвекторы, радиаторы или другие теплопроводящие предметы, при укладке пленочного теплого пола отступайте от них на 20-25 см. Также около 10 см нужно отмерять от стены.

2. Система теплых полов в доме не должна перекрываться диванами, шкафами, тумбами со сплошным дном, а также бытовой техникой без ножек. Если мебель заходит на пленочную поверхность из-за планировки комнаты, то обеспечьте теплому полу воздушное пространство. Примерно 10-15 см отступа в высоту от периметра накрываемой площади будет достаточно.

3. В доме теплый пол может стать основным либо дополнительным источником обогрева. В первом случае пленочный теплый пол покупают примерно для 70% всей площади. А во втором случае материалом достаточно застелить 40% комнаты.

4. Во время укладки инфракрасной пленки для пола нужно ориентироваться по полоскам – элементам нагрева. Их размещают по длине помещения. Так вы уменьшите количество раскладываемых полотен, число точек подключения к проводам и, соответственно, сэкономите свое время.

5. Место для установки температурного датчика – самое холодное. Его устанавливают не где-нибудь в центре комнаты, а ближе к окну или двери. Для того, чтобы разместить измерительный прибор самостоятельно, придется штробить пол на сантиметр в глубину.

6. Максимальная длина инфракрасных элементов нагрева – 8 м.

Изготовители систем «теплый пол» указывают в инструкции ряд важных и полезных советов. Так, например, они понимают, что в большинстве случаев покупатели будут подрезать изделия под свои параметры. Поэтому на пленке можно найти специальную пунктирную линию для правильного разреза.

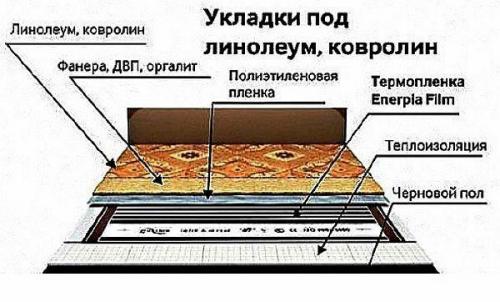

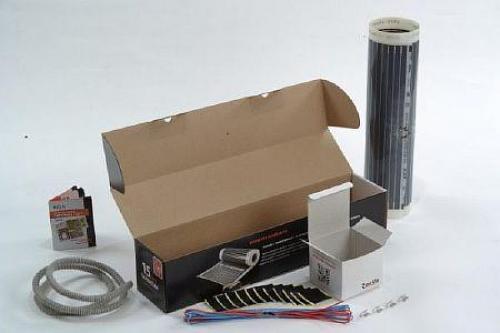

Монтаж инфракрасного теплого пола под линолеум. Теплый пленочный пол под линолеум – подготовка, составление схемы и пошаговый монтаж

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытияили кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи —подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по– минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

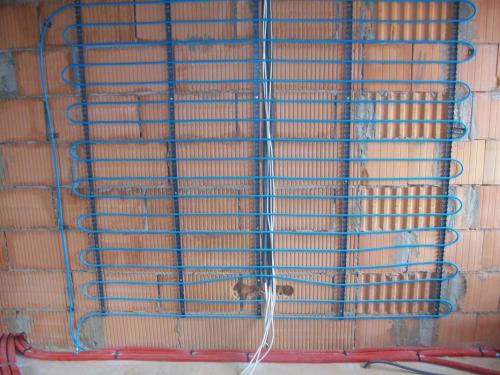

Монтаж инфракрасного теплого пола на стену. Критерии выбора

Здесь однозначного решения нет – все основывается на эксплуатационных условиях и возможностях выполнения монтажных работ. Ключевыми примерами считаются два варианта отопления стен – водяной и электрический (пленочный, стержневой, кабельный). Для городских квартир следует рассматривать электрические версии, для владельцев собственных домов – водяные.

Пленочные полы во время нагрева излучают отрицательно заряженные ионы и инфракрасное длинноволновое излучение. Система запитывается через терморегуляторное устройство, регулирующего интенсивность прогрева. Все функциональные элементы запаяны в полиэстер. Вариант неплохой, отличается своими достоинствами. Он подходит под любые отделочные материалы и покрытия, может просто фиксироваться под ковром, висящим на стене. Монтаж инфракрасного теплого пола в стену выполняется сложно. Сначала пленки проверяются на работоспособность, потом их можно фиксировать на стену, действуя аккуратно, чтобы не повредить.

Кабельная система представляет собой провода и терморегулятор. Особый сплав преобразует электричество в тепловую энергию, термодатчик легко контролирует заданный режим. Эксплуатируется такая система достаточно долго, по затратам на электричество приравнивается к работе бытовых приборов в квартире среднестатистического уровня. Есть и пара недостатков – вас ожидает электромагнитное излучение, и предстоят существенные финансовые расходы на электричество.

Система стержневого пола называется интеллектуальной. Материал экологически чистый, представлен карбоновыми стержнями, подключенными к терморегулятору. С такой системой нет необходимости продуманно расставлять мебель – стержни теплого пола не перегорят. Стоимость такого типа отопления высокая, да и на рынке часто встречаются подделки.

Теплый пол на стену не стоит дорого

Водяная система хороша для домов, имеющих собственное отопление. Только необходимо рассчитать, есть ли необходимость монтировать циркуляционный насос, чтобы теплоноситель двигался быстрее. Монтажные работы такой системы обойдутся недорого, стоимость горячей воды по сравнению с электроэнергией тоже отличается в разы.

Вот только протечка воды будет чревата печальными последствиями, так что рекомендуется использовать для контура материал, устойчивый к коррозии.

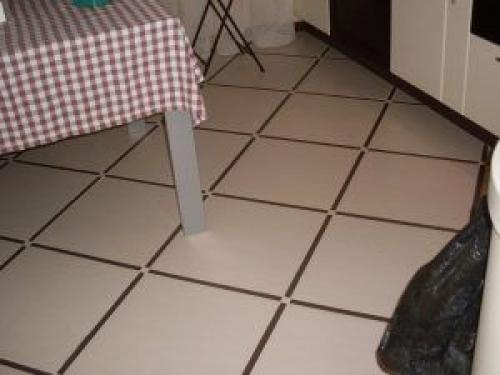

Монтаж инфракрасного теплого пола под плитку. Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

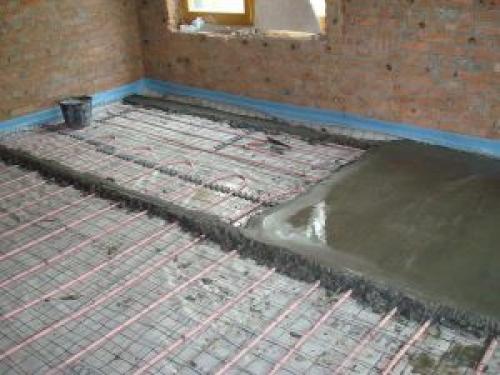

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Источник: https://doma-na-veka.ru/stati/kak-sdelat-infrakrasnyy-teplyy-pol-svoimi-rukami-podgotovka-plana-i-provedenie-raschetov

Подключение инфракрасного теплого пола без терморегулятора. Особенности конструкции и ее функциональность

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет. Терморегулятор является важной составляющей конструкции.

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.

Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента

• Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
• Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Инфракрасный теплый пол под ковер. Делаем теплый пленочный пол под ковер

Межсезонье – это довольно неприятное для многих время, поскольку центральное отопление либо еще не включили, или успели отключить, а температура в помещении далека от комфортной и желаемой. Решить эту проблему можно легко использую дополнительный источник тепла – теплые полы. Они медленно, но уверенно занимают лидирующие позиции среди привычных приборов отопления, таких как электрические камины и ветродуйки, постепенно вытесняя их в прошлое.

На сегодняшний день существует два вида электрических теплых полов: плёночные и кабельные. Их монтаж, как правило, происходит в процессе черновой строительной работы. Но что делать, если хочется теплый пол, а демонтировать плитку или разбирать ламинат нет возможности? Выход из этого один: использование инфракрасного пленочного теплого пола под ковром.

Для реализации поставленной задачи стоит выполнить ряд работ:

1) Для сокращения теплопотерь нужно особо тщательно подойти к выбору отражающей подложки. Лучше отдать предпочтение подложкам толщиной 3-4 см, важно чтобы сверху она имела защитное лавсановое покрытие, тем самым являясь нетокопроводящей, а также обладала необходимой теплостойкостью и не плавилась при нагреве. При помощи скотча полосы теплого пола фиксируются к подложке.

2) Используя специальные зажимы (клипсы, «крокодилы» некоторые фирмы по-разному именуют эти приспособления), к нагревательной пленке фиксируются кабеля, при этом тщательным образом изолируются все контакты, а также глушатся противоположные концы (изоляторы входят в комплектацию с зажимами).

3) Дополнительно стоит приобрести вилку с розеткой и терморегулятор, желательно с датчиком пола. Датчик пола при помощи скотча фиксируется под нагревательной пленкой на отражающей подложке поближе к розетке.

4) Все контакты выводятся к терморегулятору, просто вместо привычного подключения кабеля от розетки, подключается вилка, которая будет просто вставляться в розетку, тем самым выполнять грязную работу в виде штробления нет необходимости.

5) Пленочные полы сверху аккуратно накрываются абсолютно любым ковром, кроме тех, которые имеют резиновое основание (резина не пропускает тепло). Ковер прикрывает все провода. Единственное, монтаж данной системы в ванной комнате строго запрещен в целях безопасности. А также нужно запомнить в каком месте находится датчик пола, чтобы его случайно не раздавить.

Если правильно рассчитать необходимую квадратуру теплого пола в комнате, то уже в течение 30-40 минут температура в помещении заметно поднимется. При этом пленочный пол желательно оставлять постоянно включенным. За счет терморегулятора с датчиком пола, много потреблять электроэнергии он не будет, так как нагрев температуру до указанной, он отключится.

Данная система может эксплуатироваться весь зимний период, а с приходом теплых дней достаточно все свернуть и убрать в шкаф, до следующей зимы.

Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

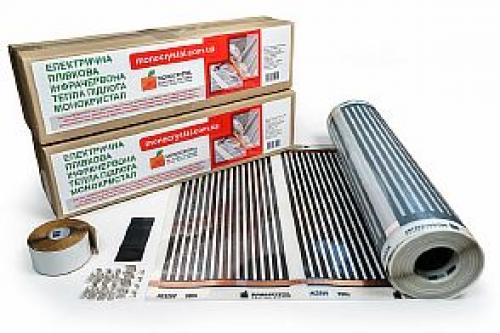

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

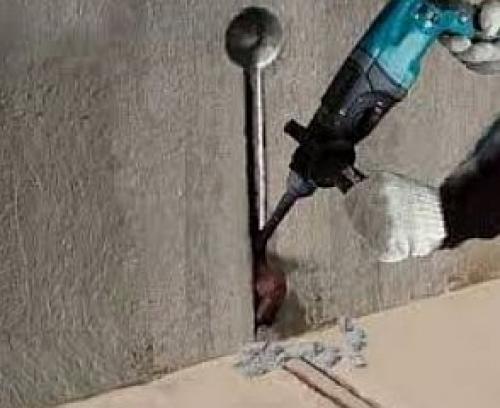

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

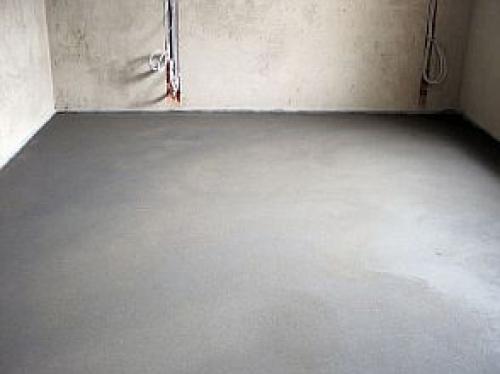

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если перепады большие, то черновой пол нужно дополнительно залить самовыравнивающимся раствором.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

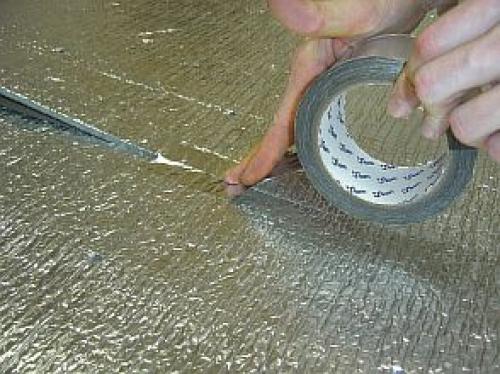

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

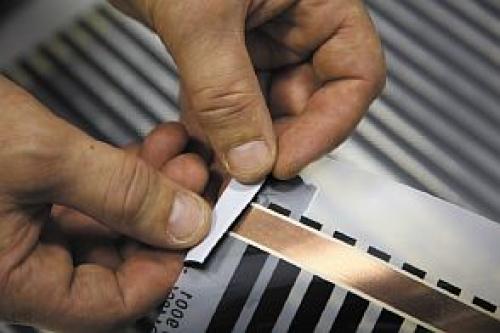

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Размещается полотно вдоль длиной стены, расстояние от стены не меньше 25 см. Полосы не должны заходить друг на друга, они кладутся в стык, или с промежутком 5 см, эта особенность монтажа указана также в инструкции.

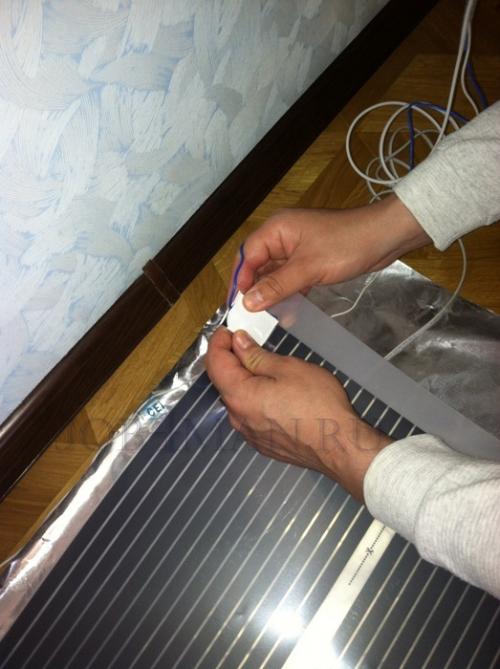

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

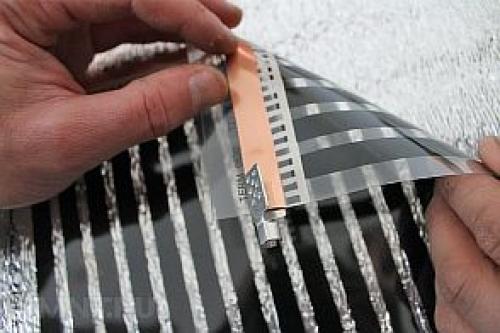

• Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

• Затем контакт фиксируется плоскогубцами.

• К клипсам подсоединяются зачищенные провода, которые зажимаются.

Инфракрасный теплый пол плюсы и минусы. Плюсы и минусы инфракрасного теплого пола

И пленочный, и стержневой теплый пол – вполне достойные кандидаты для вашего дома или квартиры. Что же они из себя представляют, и к чему нужно быть готовым при их использовании?

Пленочный теплый пол

Инфракрасный пленочный теплый пол представляет из себя нагревательную систему на основе тонкого полимера с нанесением на него карбоновой или графитной пасты и медных токоведущих шин.

Достоинства:

• Отсутствует необходимость в устройстве специальной стяжки для укладки. Рулон расстилается прямо под покрытие пола. Поэтому пленка так популярна для создания теплого пола под ламинат .
• При повреждении фрагмента работоспособность остального пола не нарушается. Это связано с блочным нанесением проводников.
• По сравнению с кабельными полами, потери тепла значительно ниже, а значит и расход электроэнергии теплого пола меньше.
• На модели со свойством саморегуляции можно ставить низкую мебель не боясь возникновения перегрева.

К минусам пленки относятся:

• Для пленочного теплого пола возможна лишь «сухая» укладка, так что на основе пленки не получится сделать теплый пол под плитку ;
• Невозможность укладки во влажных помещениях.

Стержневой теплый пол

Инфракрасный стержневой теплый пол представляет из себя карбоновые стержни в мате, соединенные между собой с помощью медных кабелей.

Существует два вида стержневого инфракрасного пола:

• Стандартный (мощностью 130 Вт/м2) для теплых комнат;
• Повышенной мощности (160 Вт/м2) для обогрева более холодных комнат.

Преимущества стержневой системы

• используется под любой вид напольного покрытия;
• возможность устанавливать тяжелую мебель в любом месте без опасности перегрева системы отопления;
• экономичность ввиду равномерного распределения тепла;
• саморегулирование нагрева отдельных участков, что выравнивает температуру воздуха в помещении;
• карбоновые стержни долговечны (например, Unimat дает на свою продукцию 20 лет гарантии);
• при выходе из строя одного из участков остальные сохраняют работоспособность (нагревательные элементы подключены параллельно);
• пониженные теплопотери по сравнению с кабельными системами;
• быстрый нагрев – всего 2-3 минуты;
• небольшая толщина (3 см) лишь немного уменьшает высоту помещения.

Недостатки ИК-стержней

1. главный недостаток – более высокая по сравнению с другими видами теплых полов стоимость;
2. из-за хрупкой конструкции матов с карбоновыми стержнями их монтаж предпочтительнее доверять профессионалам.

Таким образом, взвесив все плюсы и минусы, вы сможете выбрать подходящий для себя тип теплого пола, а если нужна помощь в выборе конкретной модели – мы с радостью поможем. Звоните!
