Навесы для машин своими руками. Навес для машины своими руками
Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.
В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.
Обзор конструкций
Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.
Материалы для навеса под машину – опорная конструкция
Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:
- Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
- Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.
Навес для машины своими руками из металла чертежи. Подготовительные работы: разработка чертежа
Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.
Выбор места для строительства навеса — очень важный этап работы
Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.
Предварительный чертеж навеса из профильной трубы необходим для расчёта материала
Список необходимых инструментов
Для изготовления металлического навеса вам понадобится определённый набор инструментов:
- строительный уровень;
- штыковая лопата;
- аппарат для сварки;
- рулетка;
- правило (уровень);
- дрель;
- болгарка;
- перфоратор;
- болты и шайбы;
- профильные металлические трубы;
- шурупы для кровли со специальными прокладками;
- строительный уголок;
- поликарбонат, профнастил или шифер;
- цемент, песок, средний гравий;
- фланец.
Расчёт необходимого количества профильных труб
Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:
- Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
Опоры для навеса из профильной трубы должны быть крепкими
- Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
- Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
Основной метод соединения металлических деталей — сварка
- Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
- Для устройства стоек понадобится 8 профильных труб.
- Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений
- Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.
Навес для машины из металла. Как сделать навес для машины своими руками! Схемы и чертежи.
Навес для авто является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. В статье расскажем, как соорудить прочный навес для машины своими руками.
Варианты навесов, защищающих машины от солнца и дождя
На дачных участках автонавесы чаще встречаются трех типов:
- Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
- Стационарные имеют не менее четырех опор, их конструкция разнообразная.
- Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.
Совет: для надежной защиты автомобиля следует построить навес с боковыми стенками.
Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.
Виды конфигурации крыши и их преимущества
Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:
Фото, чертеж и схема крыши
- Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
- Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
- Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.
Какая должна быть высота автомобильного навеса
Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.
Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:
- высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
- минимальную высоту необходимо сделать не ниже 2 м.
При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.
Особенности размещения навесов на даче и возле дома
Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.
Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.
Особенности опорной конструкции
При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.
Каменная, бетонная, кирпичная
Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.
Схема кирпичного навеса с размерами
Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.
Металлическая
Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.
Фотосхема металлического навеса
Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.
Деревянный автонавес
Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

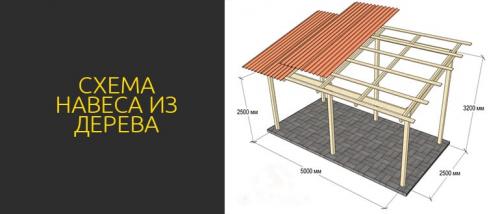

Деревянный навес для авто, схема
Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.
Проект навеса на 2 машины. Навес для двух автомобилей: типы и оптимальные размеры навеса
При отсутствии капитальной гаражной постройки на две машины на загородном участке отличным решением при непогоде или солнцепеке станет возвести навес для двух автомобилей. Существует несколько типов подобных построек. Ниже представлены основные типы навесов и выбор наиболее приемлемых размеров постройки.
Навес для двух автомобилей
Выбор размеров для навеса
Прежде чем приступать к каким-либо кардинальным действиям, нужно определиться с габаритами будущего сооружения. Размеры навеса для двух автомобилей зависят в первую очередь от моделей авто и их габаритов. Чтобы было возможно поставить под защитный навес авто длиной 4 м, сооружение должно иметь габариты более 2,5 м в ширину и 5 м в длину.

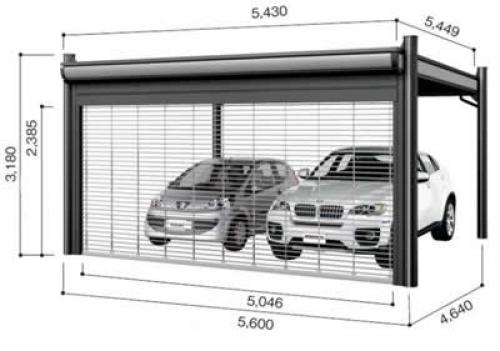

Схема навеса на две машины
Для внедорожников, джипов, минивэнов навес стоит сделать большим. Примерные габариты для сооружения должны быть около 3,5 м на 6,5 м. Ширина навеса для двух автомобилей должна быть больше габаритов авто на пару метров, главное не менее 1 м. Высота же конструкции проектируется согласно высоте самого транспорта и возможных размеров груза, что перевозится на верхнем багажнике.
Важно! Если с шириной как таковых ограничений нет, то с высотой не стоит усердствовать, так как слишком высокая конструкция может не выдержать порывов бурана, а также внутрь может проникать влага из-за косых осадков.
Для укрепления навеса высотой более 3 м стоит устроить мощные поперечные балки по периметру всей постройки, а саму крышу навеса рекомендуется делать двускатной. Придерживаясь этих правил можно получить более надежную и крепкую конструкцию.
Виды навесов
В зависимости от материала, что используется при построении каркаса и для перекрытия различают несколько типов навесов:
По типу крыши:
- поликарбонатные;
Поликарбонатный навес для авто
- тентовый навес;
- сооружение из профнастила;
- навесы покрытые металлочерепицой;
По каркасному материалу:
- навес из деревянных брусьев;
Деревянный навес
- навес из железного каркаса;
- сборная конструкция;
- кованный навес.
Определяясь с типом навеса, стоит учитывать и размеры, а также способ монтажа. Чтобы выбранные материалы соответствовали условиям и требованиям сооружения. Правильно согласовав все параметры можно получить надежную, долговечное сооружение для защиты вашего транспорта от осадков и ультрафиолета.
Необычные навесы для автомобилей. Навес для автомобиля — краткая и понятная инструкция по созданию своими руками (80 фото)
Для укрытия автомобиля от непогоды, «подарков» пернатых, прямого солнца и осенней листвы можно соорудить навес. Это несложно, надежно и выгодно. В наши дни можно выбрать конструкцию навеса для автомобиля на любой вкус и фантазию: разных форм, габаритов, используемых материалов.
Для сооружения навеса собственными силами нужно знать определенные технические нюансы, все плюсы и минусы сооружения, предпочтения используемых материалов.
Варианты навесов
Навес — небольшое архитектурное сооружение, состоящее из опорных частей, кровли и места для машины.
В основном его располагают около дома, поэтому он должен быть выполнен в одной стилистике с экстерьером. На фото представлены различные варианты навесов для автомобилей.
Выбор материалов
Для сооружения навеса можно использовать различные материалы:
Дерево
Постройка сооружения из дерева проста, для неё достаточно наличия обычного набора инструментов.
Однако конструкция легко воспламеняемая, поэтому необходимо применение антисептических и огнеупорных средств для обработки.
Металл
Каркас делают кованым или сварным из металлических профилей. Для постройки понадобится сварное оборудование и определенный опыт, в противном случае это лучше доверить профессионалам.
Минус металлического сооружения в том, что оно подвергается коррозии, а значит, требуется дополнительная защита от влажности.
Камень, бетон или кирпичи
Громоздкий вариант, но он не нуждается в различных обработках материалов и не сложен в использовании.
Разновидности крыш
Односкатная
Наиболее легкий способ устройства навеса для стоянки автомобиля. Самыми сложными элементами этой конструкции являются обвязка столбов (мауэрлат) и установка стропил, рассчитанная на достаточные силовые нагрузки (ветер, снег).
При расстоянии между опорами до 4,5 м установка дополнительных опор не требуется, более 4,5 м – придётся их устанавливать. Уклон ската крыши должен быть не менее 25 градусов.
Полезный совет: если уклон 25 град., длина навеса 5,0 м, то последние опоры будут выше первых на 1,5 м, т. е. на 1 м длины прибавляется 0,3 м высоты: 5х0,3=1,5 м.

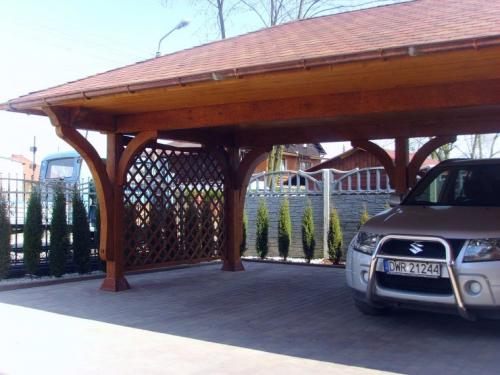

Двухскатная или вальмовая
Более громоздкая и сложная многофункциональная конструкция: на первом ярусе может быть стоянка для автомобиля, на втором – веранда.
Для крыши с одним скатом и стропилами используются различные разновидности материалов. Например: профнастил, рубероид, ондулин и пр.

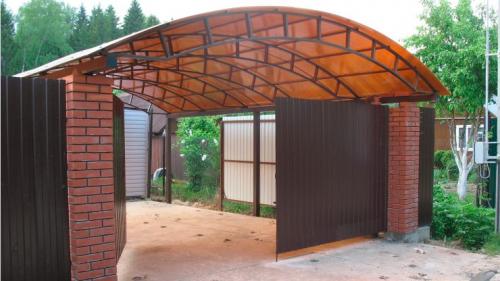

Для крыши-арки идеальным материалом будет поликарбонат. Крыша-арка – это сварное сооружение из металла дугообразной формы или кованое.
Несущие элементы должны быть правильно рассчитаны на прочность и конструктивную форму. Поликарбонатные навесы не утяжеляют вид участка в целом, неприметны и легки.
Мобильный вариант
Складные навесы – это каркас из металла и тентовая крыша. Для её несложной сборки достаточно пары человек и пары часов на рабочий процесс.
Односкатный навес для машины. Элементы каркаса из профтрубы
Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.
Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.
Каркас для навеса собирается из следующих элементов:
- вертикальных опорных столбов;
- горизонтальных ригелей или боковых ферм, объединяющих опоры;
- несущей подкровельной системы в виде ферм или стропильных ног;
- обрешётки, к которой крепится кровельный материал.
Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.
Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.
Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.
| Ширина навеса, м | Опорные стойки (сечение/толщина стенки), мм | Стропильная система (сечение/толщина стенки), мм |
| 4-4,5 | 40х40 / 2 | 25х40 / 2 |
| 4,5-5,5 | 60х60 / 3 | 40х40 /2 |
| более 5,5 | от 80х80 / 3 до 120х120 / 3 | 30х60 /2 или 40х40 / 2 |
Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.
Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж
Проектирование и расчёты
Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.
- Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
- При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
- Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.
В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.
Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:
Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.
- Для односкатной кровли достаточно 8-15 градусов.
- Для двухскатной в районах с сильными ветрами 15-22 градуса.
- Для двухскатной в снежных регионах 25-30 градусов.
Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.
Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.
Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:
с = (h + b/2) х 1,57
И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.
Дешёвый навес для авто своими руками. Навес для автомобиля своими руками
Как построить качественный навес зависит от множества факторов. Сначала нужно очертить периметр будущей площадки. Чтобы пристройка под машину была прочной, нужно залить фундамент под опоры и сделать бетонирование столбов. Навес для авто на даче своими руками можно соорудить на свайно-винтовом фундаменте или на ленточном. Чтобы возвести фундамент под столбы, понадобится песок, цемент, щебень, опорные элементы, лопата и бетономешалка.
Если вы не знаете, как сделать фундамент , то вам помогут чертежи. Сначала необходимо снять дерн и прокопать углубление по всему периметру будущего сооружения. Как установить столбы для навеса зависит от используемого материала. Под опоры выкапываются ямы. Это работу можно проделать буром. Затем устанавливаются стойки и заливаются цементным составом с добавлением щебня. После этого необходимо залить канаву, по всему периметру на уровне земли. Если вы хотите знать, как правильно устанавливать укрытие для машины на даче, то, запомните, что нужно дать отстояться фундаменту пару недель.
Пристройка предполагает монтаж качественной площадки. При этом ее нужно засыпать щебнем и уложить тротуарную плитку.
При подборе материала учитывайте дизайн сооружение возле дома и само здание. Если все выполнено из бруса, то превосходный вариант строительство из досок. Если весь дачный ансамбль возведен с помощью профнастила, то и остальные конструкции делаются из такого же материала.
Кровля для авто из поликарбоната способна пропускать солнечный свет, что придает легкость всему строению. При этом для постройки во дворе можно применять поликарбонат различной толщины и разнообразной цветовой палитрой. Для покрытия применяются разные кровельные материалы.
