Подключение инфракрасного теплого пола. Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Подключение инфракрасного теплого пола. Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Плёночные тёплые полы – это одна из самых популярных систем отопления помещений. Отсутствие на стенах внутри дома радиаторов и труб водяного обогрева, а под полом трубопроводов с горячей водой, избавляет интерьеры помещений от громоздких не эстетичного вида конструкций.

Так же, важным аспектом является отсутствие угрозы затопления помещений, расположенных ниже. И всё это, может дать подключение инфракрасного пола, а правильный монтаж всех элементов плёночного обогрева принесёт значительный экономический эффект.

Устройство инфракрасного плёночного пола

Инфракрасный плёночный тёплый пол (ИТП) – эта тонкая полимерная плёнка, в которую впечатана сеть из плоских термоэлементов. Нагревательные полосы из прессованной карбоновой пасты (высокопрочного углепластика) заключены в защитную полимерную оболочку.

Толщина греющего ковра составляет 3 — 4 мм. Монтаж ИТП осуществляют сухим способом. Процесс укладки и подключения занимает всего несколько часов.

Монтаж

Плёночный обогрев настилают под любое листовое или рулонное напольное покрытие. Большой эффект даёт, линолеумом, ковролином либо другим напольным материалом небольшой толщины.

Одна из самых распространённых схем подключения плёночного тёплого пола — это подсоединение нагревательной системы через терморегулятор.

Схема подключения

Применяют две схемы подключения к электричеству ИТП. Это подсоединение к розетке напрямую и через терморегулятор. Первый вариант чреват всяческими неудобствами.

Приходится вручную включать и выключать тёплый пол, соединив его с электросетью через выключатель. Это довольно хлопотное занятие и выгодно оно только тогда, когда стоимость установки инфракрасной системы (маленькая площадь обогрева) намного меньше цены терморегулятора.

В схеме подключения инфракрасного тёплого пола через терморегулятор нет ничего сложного. Достаточно следовать нижеследующим советам и пунктам, прилагаемой инструкции к комплекту поставки, чтобы получить эффективно работающий плёночный тёплый пол.

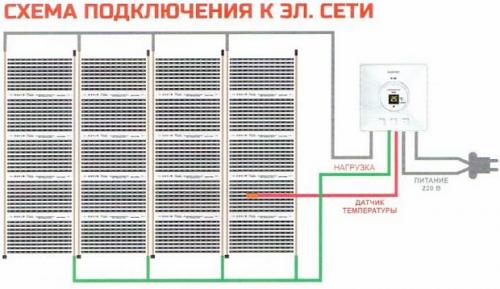

На нижеследующей схеме видно двухстороннее подключение нагревательных полос . Бывает одностороннее подключение медных шин через раз. И тот и другой варианты одинаково правильные.

Два провода от инфракрасного покрытия, провод термодатчика и два силовых проводника сходятся в распиновке терморегулятора.

Терморегулятор через термодатчик получает информацию о степени нагрева пола. Сравнивая реальные показания температуры нагрева напольного покрытия с заданным параметром, микропроцессор регулятора подаёт сигналы в реле на включение или выключение системы обогрева пола.

Каждый комплект инфракрасных тёплых полов поставляется в продажу с подробной инструкцией установки и соединения всех элементов в единую систему и подключения к электросети.

Используя руководство, хозяин жилья может вполне самостоятельно своими руками осуществить сборку и запустить в эксплуатацию инфракрасные тёплые полы. Для этого нужно последовательно выполнить нижеследующие операции.

1. Произвести подготовку основания пола.
2. Раскрой инфракрасного плёночного покрытия.
3. Выбор оптимального сечения провода.
4. Соединение фрагментов инфракрасного тёплого пола.
5. Выбор места для терморегулятора и его монтаж.
6. Установка датчика температуры.
7. Заземление ИТП.

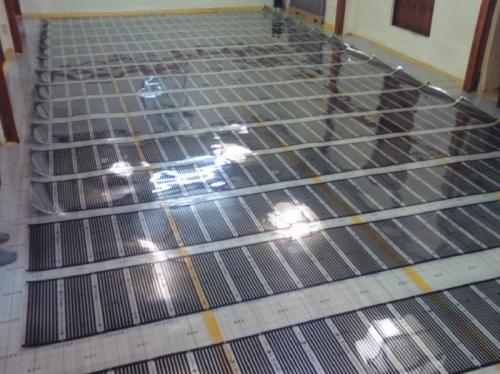

Инфракрасные теплые полы плюсы и минусы. Основные виды и характеристики инфракрасного пола

Существует две технологии обогрева полов с помощью инфракрасного излучения:

• пленочная технология;

В такой системе нагревательным элементом служит специальная пленка из углевода или из двух видов металла.

Такую пленку укладывают под ламинат, ковролин, линолеум или паркет и чаще всего используют в жилых комнатах.

Такой пол производит фирма CALEO.

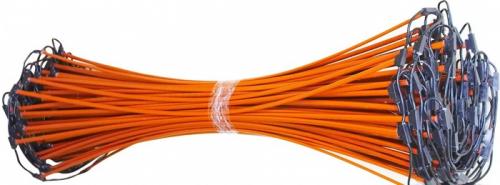

• кабельная технология;

Основным нагревательным элементом в такой системе служит гибкий электрический кабель, который укладывают на слой изоляции. Сверху на кафели можно сделать цементную стяжку и положить кафельную плитку.
Этот вид используют на кухнях, в ванных комнатах, прихожих и балконах.
Такую продукцию производит фирма HotLux.

Рассмотрим основные плюсы и минусы каждого вида.

Плюсы пленочных полов

• пленку не надо сверху заливать цементной стяжкой, а можно сразу укладывать напольное покрытие;
• благодаря малой толщине пленка не поднимает уровень пола в помещении;
• у пленочных систем самый низкий уровень потребления электроэнергии;
• низкая цена по сравнению с другими видами;
• готовая поверхность получается очень приятная на ощупь.

Минусы плёночного пола

• пленку необходимо укладывать на идеально ровную поверхность, иначе она будет не правильно работать;
• нe всем удается с первого раза подключить контакт к пленке. В случае ошибки ее приходится обрезать и подключать к другому контакту, которых несколько в наборе;
• такая поверхность не гарантирует полную пожаробезопасность;
• пленочный инфракрасный пол может достаточно сильно нагревает поверхность мебели и техники, что может вызвать потемнения на их поверхности.

Плюсы кабельных систем

• подходит для влажных помещений;
• не нагревает поверхность мебели;
• обладает автоматической саморегуляцией;
• пожаробезопасен;
• быстро нагревается;
• удобен в установке.

Минусы кабельных систем

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода. Для этого придется разобрать часть повехности;
• поверхность не такая теплая, как при пленочном обогреве.

Подключение инфракрасного теплого пола через терморегулятор под ковролин. Самостоятельная укладка пленочного теплого пола под ковролин

Предварительно приобретаем следующие материалы:

• комплект обогревательной термопленки;
• монтажные провода;
• теплоотражающий материал с фольгированной поверхностью;
• терморегулятор.

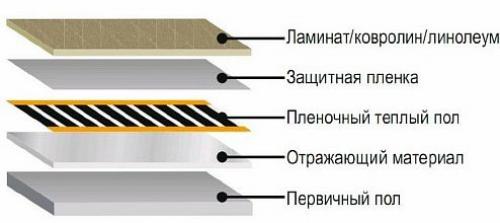

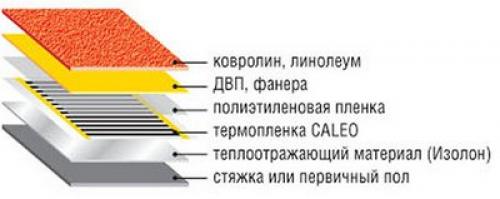

  Структура теплого пленочного пола под кворолин

Для любителей ходьбы босиком по теплому ковролину (или полежать на нем)  приводим ниже несложную технологию укладки теплого пола под ковролин:

1. Подготовка пола . Очищаем поверхность от загрязнений, выравниваем пол таким образом, чтобы неровности на 1м2 не превышали 3 мм.
2. Выполняем теплоизоляцию . Пол будет сохранять тепло, если на нем будет установлен теплоизоляционный материал с отражающей фольгированной поверхностью, которая не проводит электричество. Нарезаем теплоизоляционный материал, отмерив его по длине помещения. Кладем на пол, обращая внимание, чтобы металлизированная часть была направлена кверху. Скрепляем скотчем.

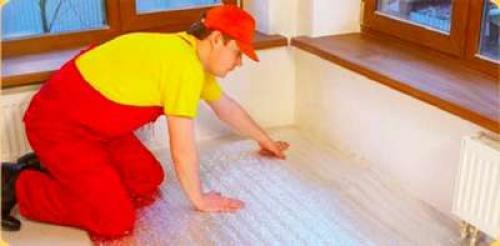

   Укладка теплоотражающего покрытия

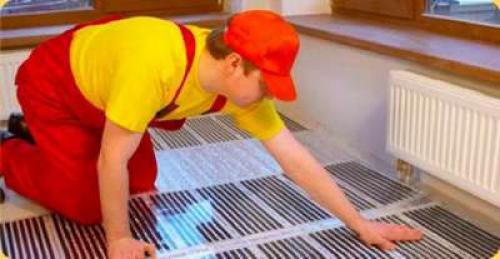

3. Укладываем инфракрасную пленку . Термопленку  нужно укладывать по всей площади пола – участки под мебелью без ножек исключаются. Обрезаем пленку в тех местах, где нет графитового слоя. Если так не получится, то наклеиваем ленту на срезы.



   Укладка термопленки

4. Подключаем   пленку . Температура регулируется при помощи терморегулятора. Устанавливаем его недалеко от проводки. Далее подключаем проводку параллельно пленке и закрепляем медные жилы пленки медными зажимами.

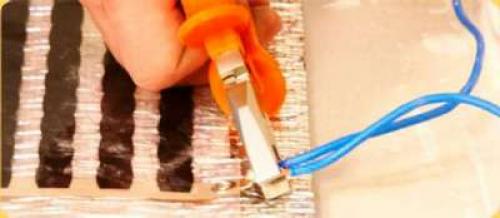

   Подсоединение проводов к термопленке

   Проверяем качество соединения. При помощи изоляционных материалов обязательно изолируем концы медных проводников. Чтобы добиться хорошей электроизоляции, желательно залить их силиконовым герметиком.

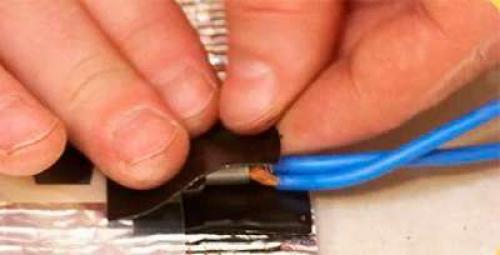

   Изолирование медных проводников

5. Устанавливаем терморегулятор . Терморегулятор можно установить двумя способами: внутренним и наружным. Внутренняя установка предусматривает штробление углубления в стене. При наружном способе устанавливается коробка из пластика.

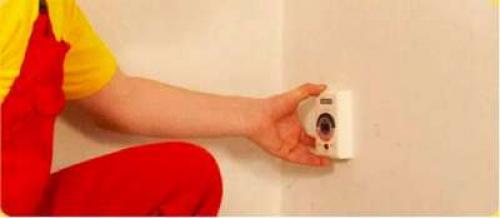

   Установка терморегулятора

   Термодатчик (он предусмотрен в комплекте с терморегулятором) помещаем в проделанном для него углублении под пленкой. Фиксируем его скотчем.

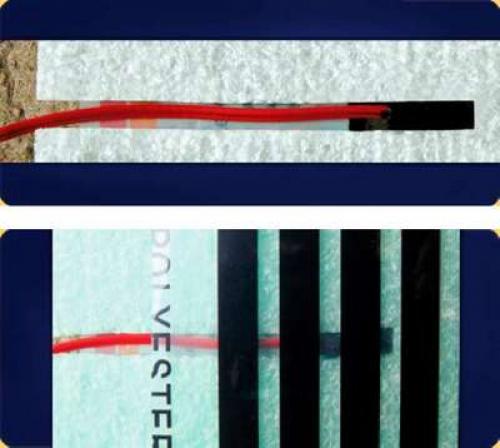

   Термодатчик устанавливается в углубление под пленкой

   Включаем терморегулятор, проверяем работу пленки. Через несколько минут  пол должен потеплеть. При помощи тестера проверяем места отреза пленки и соединения проводов. Производим заземление пола фольгированным скотчем. Проклеиваем им пленку по длине и по диагонали, чтобы избежать  сдвига полос при монтаже. Конец скотча соединяем с проводом.

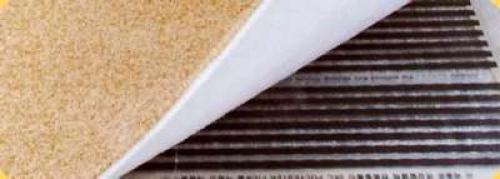

6.   Укладываем защитный материал . Перед тем как настелить ковролин , поверх теплого пола устанавливаем слой вспененного полиэтилена, можно и листы влагостойкой фанеры. Они сохранят целостность пленки, исполняя роль надежной подложки.
7. Укладываем ковролин . Существует несколько способов его укладки. В нашем случае желательно использовать скотч или специальный клей. Нельзя использовать грипперные рейки – они могут повредить термопленку. Перед тем как уложить ковролин, его нужно расстелить на всю комнату и дать ему отлежаться сутки при температуре 18°С и относительной влажности около 65%. Далее наносим клей либо приклеиваем клейкую ленту к ковролину,  прикладываем его к поверхности пола. Примерно сутки после этого стараемся не передвигаться по комнате. Мебель расставим через 24 часа. Вот и все, инфракрасный теплый пол под ковролин установлен.

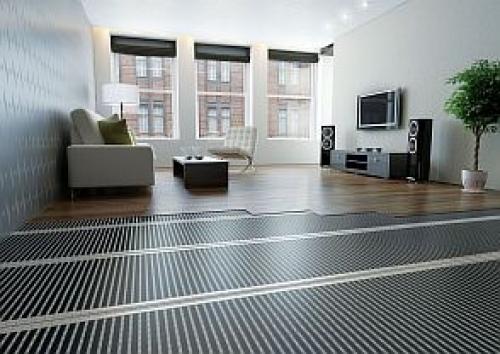

Подключение инфракрасного теплого пола под ламинат. Инфракрасный тёплый пол под ламинат – от устройства и выбора до монтажа

Инфракрасный тёплый пол — система отопления современного типа, она эффективно обогревает помещение. По цене доступна большинству потребителей, хотя стоит дороже кабельной системы. Монтаж прост, поэтому такой обогрев набирает популярность, его часто оборудуют в квартирах.

При установке плёночного нагревателя возникает вопрос —.

Сегодня мы расскажем о монтаже ламината на плёночный нагреватель. Рассмотрим по каким критериям выбирать ламели, а также преимущества конструкции — инфракрасный пол с ламинатом.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

Ток проходя через карбоновое покрытие излучает инфракрасные лучи длиной 5 — 20 мкм, они прогревают поверхность.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге» нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Подключение инфракрасного теплого пола через терморегулятор. Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

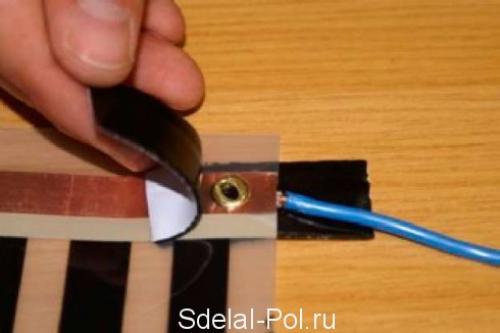

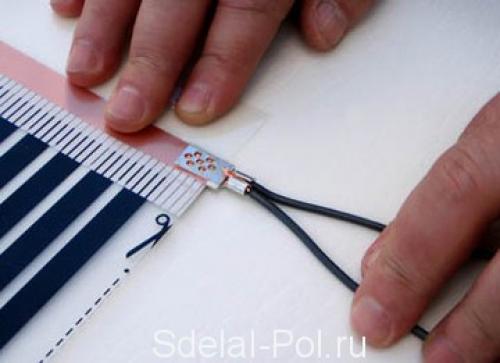

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

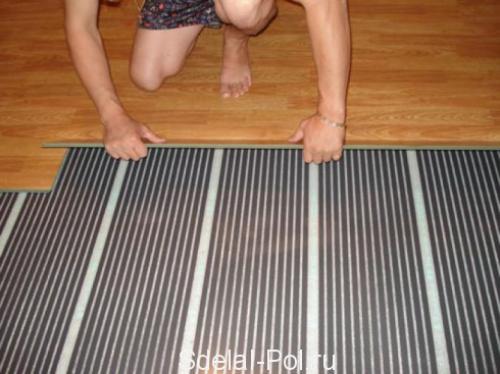

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

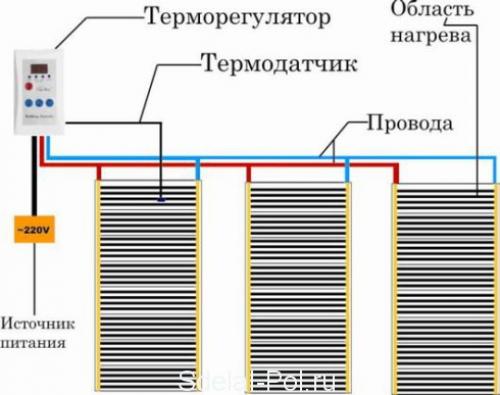

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Подключение инфракрасного теплого пола на балконе. Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Обратите внимание!

Полы вообще и система «Теплый пол» в частности, монтируются после установки пластиковых окон и утепления стен, но еще до того, когда будет обустроена финишная облицовка стен. Кстати, то же самое относится и к потолочным работам.

Смонтированный пол на балконе.

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Укладка труб улиткой.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

Укладка экструдированного пенополистирола.

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

Трубная разводка на теплоизоляции.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Обратите внимание!

Водяная система «Теплый пол», перед тем как заливать бетонную стяжку, должна быть подключена и опробована. Иными словами, трубы должны простоять под давлением в 2 раза превосходящим проектное, не менее суток.

Фиксация трубы к арматурной сетке мягкими пластиковыми хомутами.

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Гидроизоляция полиэтиленовой пленкой.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.
