Стабилизатор от сети от генератора. Работа генератора

Стабилизатор от сети от генератора. Работа генератора

По принципу действия генераторы разделяют на виды:

1. С ручным управлением.
2. С автоматическим управлением.

Генераторы ручного управления приводятся в действие человеком при обнаружении проблем в основной сети питания. Этот метод не обладает достаточной эффективностью, так как при подключении высокочувствительных устройств проходит много времени между отключением электроэнергии и пуском генератора. Предотвратить скачки напряжения с помощью генератора не получится. Поэтому ручные генераторы не очень популярны.

Сегодня особенно широко используются генераторы с автоматическим срабатыванием, путем отслеживания работы электрической сети. Он запускается автоматически при перебоях в сети. При нормализации работы сети, генератор сразу отключается самостоятельно, а работа всех электрических устройств переключается на основную сеть.

Такая автоматическая система дает возможность обеспечения постоянным питанием различных устройств. Однако она имеет недостаток: генератор может запуститься даже тогда, когда основная сеть исправна. Такое включение возможно, когда резко снижается напряжение в сети на короткое время. Автоматика ошибочно срабатывает и принимает это снижение питания за отключение сети.

Применение генератора совместно со стабилизатором, включенным в сеть перед генератором, решает эту задачу. Теперь генератор запустится только при действительном отключении электроэнергии. Стабилизатор не даст генератору запуститься при малых колебаниях питания в сети.

Источник: https://remont.ru-best.com/dizayn/stabilizator-ot-seti-ot-generatora-kakaya-posledovatelnost-podklyucheniya-stabilizatora-i

Стабилизатор для генератора. Почему стабилизатор необходим для генератора?

Суть проблемы заключается в том, что полное отключение электроэнергии встречается не часто, более распространены –колебания сетевого напряжения. При этом падения даже до 160-170 В достаточно для автоматического включения генератора. То есть, устройство будет работать и расходовать топливо при наличии электричества в сети, которое можно просто отрегулировать до нужных параметров.

Автоматическая система запуска включает генератор и при повышенном напряжении – более 230 В. Конечно, параметры сети чаще падают, чем поднимаются, но в непосредственной близости от промышленных предприятий скачки напряжения выше нормы являются привычным явлением.

Еще одна распространенная причина автоматического запуска генераторной установки – кратковременный, буквально на доли секунды, перерыв в электропитании, после которого напряжение в сети восстанавливается. Стоит отметить, что системы запуска современных генераторов при появлении электричества останавливают работу устройства. Но, во-первых, такая функция есть не у всех моделей, а, во-вторых, система может просто не уловить момент включения сетевого питания, после молниеносного обрыва, вследствие чего электростанция продолжит работать, расходуя топливо без необходимости.

Стабилизатор напряжения, нейтрализующий сетевые скачки, решит перечисленные выше проблемы. Получая напряжение с выхода стабилизатора, генератор запустится только в случае действительного отключения электроэнергии. Следовательно, использование автоматизированного генератора в связке со стабилизатором позволит избежать лишних запусков устройства, что защитит его механические элементы от преждевременного износа и заметно сократит расход топлива. Вышесказанное позволяет уверенно утверждать – приобретение качественного стабилизатора напряжения быстро окупит себя!

Стабилизатор после генератора. Зачем нужен стабилизатор напряжения для генератора?

Использование стабилизатора напряжения совместно с бензиновым или дизельным генератором необходимо для решения следующих проблем:

1. Некачественный выходной сигнал генератора. Когда от генераторной установки на нагрузку поступает некорректный (по значению напряжения или его форме) сигнал, то он может нанести значительный ущерб её работе, особенно электрочувствительным потребителям, например, газовому котлу и отопительной системе. Не редко встречаются ситуации, когда даже дорогие модели генераторных установок внезапно подают на домашнюю электротехнику сигнал со значением выше 300 В, что приводит к выходу из строя целой группы ответственного оборудования.
2. Частые срабатывания генератора при наличии напряжения в сети. У каждого АВР (устройства автоматического ввода резервного питания от генератора) существует пороговая величина пониженного и повышенного сетевого напряжения, которая в среднем составляет 175 В и 250 В, соответственно. Если сетевое напряжение будет опускаться ниже или пониматься выше данных значений, то генератор будет запускаться. При частых скачках напряжения в сети это может происходить постоянно, что чревато повышенным расходом топлива и быстрым износом самого агрегата. Кроме того, это может быть неоправданно, если к генератору подключена нагрузка, которая вполне работает и при низком напряжении сети, например, компьютерное оборудование, телевизор и другие приборы с импульсными блоками питания.
3. Срабатывания генератора при кратковременном обрыве сети. Бывает ситуация, когда напряжение в сети пропадает на доли секунды, но АВР генератора (если у устройства нельзя увеличить время задержки переключения режимов) все же его запускает. Если такие обрывы происходят часто, то постоянные запуски генератора будут планомерно ускорять его износ. В этом случае подойдет инверторный стабилизатор напряжения, который обеспечит бесперебойную работу нагрузки при кратковременных обрывах сети в течение 200 мс. В этом случае стабилизатор также устанавливается перед генератором.

Можно ли подключать телевизор к генератору. Генератор, какой мощности выбрать для дома или дачи?

Примерные расчёты в данном случае не пройдут, поэтому стоит уделить этому моменту особое внимание. Принцип довольно прост: необходимо сложить мощности всех отдельно взятых электропотребителей, которые должны быть включены в сеть одновременно. Все нужные данные можно найти на этикетках, шильдиках или в инструкции на оборудование. Можно обратиться к данным, указанным производителями (в Интернете сегодня можно найти инструкции практически на любую модель техники или инструмента). Очень важно обратить внимание на то, что складывать значения мощности необходимо не в привычных кВт, а в кВА (киловольт-амперах). Для справки: в кВА измеряется полная мощность оборудования, которая включает в себя сумму её активной (кВт) и реактивной (кВАр) составляющей. В зависимости от особенностей работы конкретного электропотребителя их соотношение может существенно отличаться между собой, поэтому вычисления производятся именно таким образом.Также при определении мощности имеют огромное значение пусковые токи, которые для некоторых видов оборудования могут превышать номинальные значения в 3-6 раз. Пусковой ток - ток, потребляемый двигателем из электросети при запуске (т.е. при включении прибора). Так, к примеру, при наличии насосной станции стоит закладывать при расчётах мощность агрегата, умноженную на коэффициент 3,5-4 (в зависимости от конкретной модели). Та же ситуация будет и с холодильником, кондиционером, стиральной машиной.К полученной цифре необходимо прибавить 20-30 % запас мощности, который позволит генератору работать в оптимальном для себя режиме даже в случае включения в сеть всех предусмотренных потребителей. Затем из стандартного ряда мощностей генераторов выбирается ближайшее большее значение. Вопрос решён.

Совместная работа генератора и стабилизатора. Работа в паре - стабилизатор и генератор

24 авг.

Реалии наших электросетей таковы, что никто не застрахован от внезапного появления высокого напряжения в линии, а отключением электричества особенно в зимний период никого не удивишь. Защитить технику от скачков напряжения можно разными способами, а когда их используется несколько, то требуется обеспечить совместную работу нескольких систем аварийного питания одновременно.

Когда необходим генератор?

Бензо/дизель-генераторами в основном пользуются в случае частых и долгих отключений электричества или для резервного питания важных объектов, где отсутствие света даже короткое время грозит какими-либо потерями. Обычно это оборудование устанавливают для питания одновременно всей нагрузки в надежде на то, что он выдает идеальные параметры для работы техники - это справедливо для дорогих и качественных генераторов.

Но в своем большинстве для бытовых нужд используются именно недорогие, которые с одной стороны обеспечивают электричеством, но с другой делают это не совсем качественно – провалы напряжения, перебои с частотой, помехи.

Совместная работа генератора и стабилизатора.

Идеальная схема для работы системы электроснабжения с резервированием по мнению специалистов такова – при перепадах напряжения использовать отдельно стабилизатор, а при отсутствии питания запускать генератор. Однако это усложняет организацию кабельной разводки из-за создания двух отдельных путей для независимой подачи электроэнергии.

Возможны также и другие варианты - сначала генератор, а после него стабилизатор или наоборот. Также часто включают генератор после стабилизатора просто в розетку, чтобы не заморачиваться с подключением. Однако стоит отметить, что такой способ может привести к выходу из строя изделия. Поэтому рекомендуется при таких манипуляциях до и после стабилизатора установить автоматы и отключать их.

Лучшим решением в таком случае является использовать при полном отключении света генератор, а при скачках – стабилизатор, а регулировать подключение одной или другой цепи должна система АВР (автоматический ввод резерва). При такой схеме вероятность ложного пуска двигателя сводится к минимуму, что в свою очередь уменьшает расходы на топливо, масло и сопутствующие материалы для бензоагрегата.

Проблемы совместимости изделий

Даже если выбрана наиболее правильная схема подключения в связке генератор-стабилизатор возможны проблемы. Основные из них – неправильный подбор мощности и нецелевое использование. Если мощность генератора меньше, чем у стабилизатора, то при совместном функционировании возможны провалы в работе двигателя, он может заглохнуть или выдавать параметры ниже заявленных.

Также стоит помнить, что как одно, так и другое изделие является бытового исполнения и это накладывает ограничения на использование его с оборудованием имеющим высокие пусковые токи. Как у генератора, так и у стабилизатора при работе с такими устройствами значительно снижается ресурс работы, что может привести к преждевременному выходу их из строя.

Как стабилизировать напряжение генератора. Как добиться качественного электричества от генератора

В статье рассматривается один из возможных вариантов решения проблемы с не очень качественным напряжением, вырабатываемым многими бытовыми генераторами.

Многие, кто сталкивался с вынужденной необходимостью во время отключения электроэнергии пользоваться бензо- или дизельгенераторами, наверняка обратили внимание на то, что некоторые приборы не работают от электричества, вырабатываемого генератором.

Нам на сайт пришло письмо от нашего постоянного читателя, вот цитата из этого письма: …….«Бытовые генераторы в основном являются щеточными, поэтому качество выработываемого электричества, мягко говоря, не соответствует питаемым приборам. В частности компьютерная УПСка, при переходе на автономное питание начинает "ругаться". Есть ли какие - либо фильтры, приводящие синусойду в более удобоваримое состояние?"»……

Как говорил один умный человек, правильно заданный вопрос содержит половину правильного ответа. Для того чтобы понять причину необходимо немного разобраться в устройстве генератора, как он работает, где его слабое место, почему электричество вырабатываемого генератором, не «видят» некоторые устройства.

Дело в том, что многие электроприборы особенно чувствительны к качеству подаваемого электричества, если быть точным, они, приборы, чувствительны к качеству синусоиды. Если электричество, подаваемое из сети относительно стабильно, то об электричестве, получаемом от генератора, к сожалению, этого не скажешь. Особенно это касается бюджетных генераторов.

Во многом качество напряжения на выходе, зависит от оборотов генератора. Практически все современные генераторы комплектуются автоматическим регулятором напряжения. Но дело в том, что это устройство способно регулировать и поддерживать только напряжение на необходимом уровне, но оно не способно регулировать и выдавать чистую синусоиду. Более дорогие модели генераторов уже снабжаются электроникой, контролирующей качество выходного напряжения.

Особенно чувствительны к некачественному электричеству некоторые виды котлов отопления, практически все источники бесперебойного питания (UPS) компьютеров.

Связано это с тем, что в данных приборах, контроль за качеством подаваемого электричества следит микропроцессор. Вот он то, как раз и «ругается», на некачественную электроэнергию. Для многих приборов большое значение имеет не только стабильное напряжение, но еще и форма синусоиды. К сожалению, большинство бытовых генераторов не способны выдавать электроэнергию необходимого качества, с правильной синусоидой, без каких либо «шумов» и гармоник.

Для того, чтобы приборы которым необходимо качественное напряжение, нормально и полноценно функционировали и не выпадали в аварию, существуют стабилизаторы напряжения двойного преобразования. Напряжение и форма синусоиды на выходе прибора не зависит от напряжения, формы синусоиды, шумов в сети и т.д. На выходе прибора всегда ПРАВИЛЬНАЯ синусоида и СТАБИЛЬНОЕ напряжение.

Принцип работы данного девайса основан на двойном преобразовании входного напряжение. Если описать принцип работы прибора просто, не вдаваясь в дебри электроники, то в этом приборе присутствуют два преобразователя, две ступени. На первом этапе, входное напряжение выпрямляется в постоянное, на втором этапе- постоянное напряжение преобразовывается в переменное напряжение.

Контроль над работой прибора осуществляет микропроцессор, который мгновенно реагирует на любое изменение параметров, как на входе, так и на выходе прибора. Таким образом, достигается напряжение с чистой синусоидой, без каких либо «шумов», к которым так чувствительны UPS компьютеров, электронная часть «умных» котлов.

Стоят такие приборы относительно недорого. К примеру, стабилизатор напряжения, рассчитанный на мощность приборов до 500 Вт, стоит порядка 150-200 $. Производят такие приборы на небольших предприятиях, ограниченными партиями. Импортных аналогов данного прибора на нашем рынке пока что не наблюдаем.

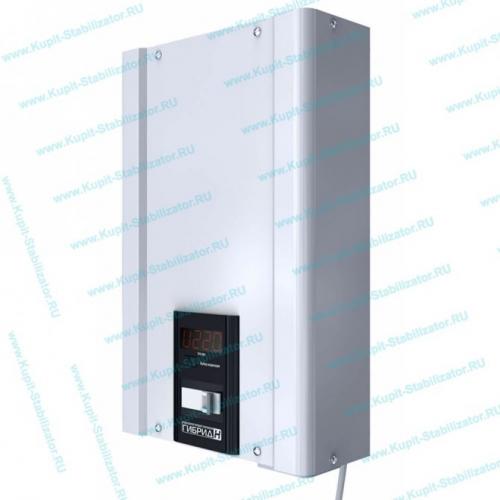

Стабилизатор напряжения для бензогенератора. Стабилизаторы для генераторов переменного тока

В качестве стабилизатора напряжения для бензинового (или дизельного) генератора электричества мы настоятельно рекомендуем покупать только либо гибридный стабилизатор, либо инверторный стабилизатор. Не особо вдаваясь в технические подробности, скажем лишь, что любой другой стабилизатор при работе с электрогенератором (автономной электростанцией) может, что называется, «пойти в раскачку» (сгорит либо генератор, либо сам стабилизатор).

В любом случае, выбирая стабилизатор для электрического генератора, следует учитывать мощность генератора и мощность нагрузки . Нет смысла брать слишком мощный стабилизатор, так как он будет обладать слишком большим запасом по мощности, который не будет использоваться (генератор не сможет отдать больше своей номинальной мощности). Но слишком слабый стабилизатор не позволит использовать электрогенератор «на всю катушку» (маломощный стабилизатор будет отключаться или просто сгорит от избыточной нагрузки). Оптимальнее всего брать ближайший «сверху» к мощности генератора стабилизатор. Т.е., если, к примеру, генератор у Вас на 3000 Вт, то к нему нужно купить стабилизатор на 5000 ВА (а лучше 6000-7000 ВА).

Ниже приведены стабилизаторы и инверторы, которые должны подойти к Вашему бензогенератору или дизельной электростанции.
