Вентиляция в деревянном доме. Преимущества и принцип работы естественной вентиляции

Вентиляция в деревянном доме. Преимущества и принцип работы естественной вентиляции

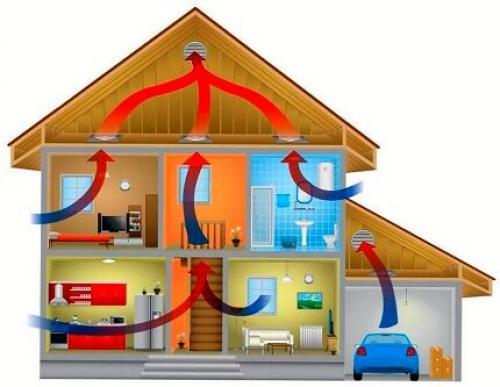

Естественная вентиляция — самый простой способ устройства циркуляции воздуха в деревянном доме. Для небольшого дома это наиболее подходящий вариант, который можно сделать своими руками.

Еще при строительстве дома закладываются вертикальные каналы, по которым будет выходить воздух. Начать надо с подвальных помещений. Здесь делаются так называемые отдушины, через которые будет поступать воздух.

На уровне цокольного этажа делается приточный канал. Лучше всего с северной стороны дома — там воздух прохладнее, значит тяга будет сильнее. Для небольшого дома достаточно одного канала, в большом можно сделать их несколько. Воздухообмен между помещениями осуществляется через зазоры, оставленные под дверями, либо через дверные вентиляционные решетки. Теплый воздух будет выходить в вытяжки, установленные в каждой комнате под потолком.

Вентиляционные каналы должны быть отдельными для каждого помещения. Если сделать всего один канал, то при возникновении обратной тяги воздух пойдет обратно в комнаты и запах, например, из санузла будет поступать всюду.

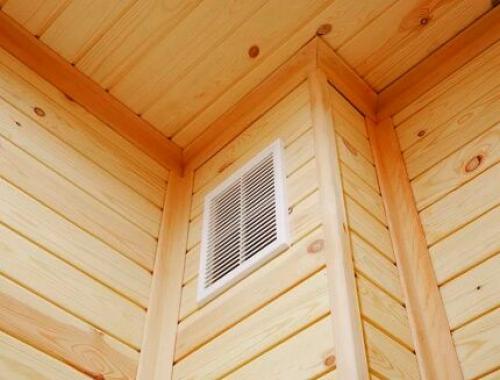

Каналы необходимо оснастить клапанами, чтобы можно было регулировать скорость воздушного потока.

Воздуховоды желательно сделать как можно более гладкими. На шероховатых стенках будет собираться пыль. От количества изгибов и поворотов трубы тоже зависит сила тяги и эффективность вентиляции. Для достижения лучшего результата количество препятствий должно быть минимальным.

Достоинства естественной вентиляции:

• простота изготовления, возможно даже сделать это самостоятельно;
• низкая стоимость.

Недостатки:

• небольшая эффективность;
• нужно делать дополнительные каналы для санузла, кухни;
• зависимость от погодных условий;
• потери тепла;
• невозможность регулировки;

В жаркую погоду естественной вентиляции бывает недостаточно. Тогда приходится подумать об устройстве принудительной системы вентилирования дома.

Простейшая вентиляция в деревянном доме. Естественная вентиляция в деревянном доме

Вентиляция данного типа планируется и закладывается еще в период строительства деревянного дома. Вся конструкция основана на воздуховодах, с помощью которых отработанный объем воздуха выводится за пределы здания. Потоки в воздушных каналах циркулируют за счет различных значений атмосферного давления воздуха снаружи внутри здания, в частности на входе и выходе. Также важна разность температур.

Важно! Скорость отвода отработанного объема воздуха зависит от высоты вентканала. Чем канал выше, тем циркуляция будет быстрее – так как давление атмосферного воздуха повышается с высотой.

Рекомендуется использовать все отводные каналы из одинакового материала, не шероховатого внутри, с одинаковым диаметром проходного сечения. Таким образом можно избежать излишнего сопротивления при движении воздуха, а также скопления пыли внутри отводов. Приток воздушного объема происходит через естественные отверстия в доме из бруса – дверей, окон и т.п. Если объема, который циркулирует естественным образом недостаточно. То следует продумать варианты принудительного нагнетания воздуха.

Естественная вентиляция при обустройстве и эксплуатации гарантирует следующие преимущества:

• Доступная стоимость.
• Легкий и быстрый монтаж.
• Простота обслуживания и очистки при необходимости.

Следует также описать недостатки данной системы для целесообразности выбора альтернативы:

• Невысокая эффективность.
• Уровень звукоизоляции дома из бруса снижается.
• Мощность работы не регулируется.
• В воздуховоды проникают грязь и насекомые, что создает прецедент для частой очистки, особенно в летний период.

Как сделать вытяжку

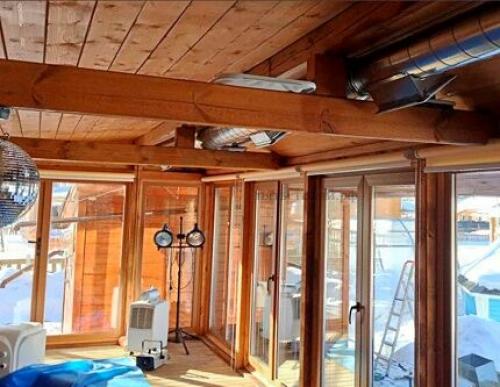

Вытяжка – это главное устройство вентиляции принудительного типа, которое обеспечивает отвод отработанного объема воздуха за пределы помещения принудительно. Вытяжка монтируется на общую систему вентканалов.

Если в систему монтируется только вытяжка, то насыщение свежим воздухом будет иметь естественный тип. Поэтому следует учитывать одно важное правило – объем отведенного воздуха должен заполняться равным объемом свежего воздуха. Соблюдение данного правила позволяет обеспечить наиболее эффективный КПД.

Применение вытяжки позволяет реализовать следующие преимущества:

• Отработанная масса воздуха выводится более эффективно и быстро.
• Мощность установки может быть отрегулирована под параметры притока воздуха.

Как сделать приток

Для обеспечения притока используется вентилятор, который способен компенсировать нехватку воздуха, циркулирующего естественным путем. Вентиляторы наиболее востребованы при возведении вентсистем в санузлах.

Максимальная эффективность вентиляционной системы заключается в снижении количества переходов, углов и перепадов диаметров внутренних сечений вентканалов. Кроме того, выход каналов должен быть на высоте не менее 500 мм над кровлей. Если сделать отвод ниже, то отведенные массы воздуха будут негативно воздействовать на поверхность кровли и ее целостность.

Монтаж вентиляторв характеризуется следующими преимуществами:

• Регулируется производительная мощность установки.
• Более интенсивный приток и сопровождение больших объемов воздуха.
• Высокая эффективность.
• Доступная стоимость.

Вентиляция в деревянном доме своими руками. Вентиляция в деревянном доме: нужна ли и как сделать

Аргументы в пользу устройства вентилирования

Нужно ли иметь специально разработанную систему воздухообмена в деревянном строительстве? Мнение о том, что деревянные дома “дышат”, не дает оснований полностью отказаться от систем удаления избыточной влаги и удаления воздуха из помещений.

Так же, как и при строительстве бетонных и кирпичных зданий, при строительстве домов из пиломатериалов применяются технологии, снижающие теплопотери. Вместо синтетических материалов на стыках используются натуральные уплотнители из джута, льна, войлока. Минеральная шерсть укладывается в полы.

Дома, построенные из дерева или бревен, требуют систем вентиляции, так как в них используется теплогенерирующее оборудование, которое сжигает кислород из воздушных масс.

Изолированные конструкции деревянных зданий не допускают естественной циркуляции воздушных масс. Кроме того, обычные оконные и дверные столярные изделия активно заменяются строителями и владельцами на герметичные пластиковые эквиваленты.

В результате в помещение не поступает свежий воздух, а отработанный воздух не имеет выхода. Обитатели не получают достаточно кислорода, чтобы дышать. Плесень строится на необорудованных деревянных конструкциях, разрушая их с экспоненциальной скоростью.

Вентилируемый воздухообмен особенно необходим в деревянных зданиях с герметичными окнами и дверями.

Дерево также является отличным влагопоглотителем! Если вы не будете иметь дело с влажностью, потери тепла, по крайней мере, удвоятся. В конце концов, вода является идеальным проводником для тепловых волн.

Дерево “дышит”, но не до такой степени, что обмен воздуха происходит в полном объеме без специально разработанной системы вентиляции. Стены из дерева не смогут полностью удалить бытовые пары. Они не дадут возможности удалять переносимую по воздуху пыль с помощью микроорганизмов.

Выбор оптимальной схемы вентиляции должен быть сделан на этапе проектирования, хотя в деревянных конструкциях она может быть устроена или усовершенствована после строительства.

Вентиляция в доме из дерева или бревен предотвратит негативное влияние этих обстоятельств на жителей и структуру здания. Необходима естественная система вентиляции, но можно построить и искусственную. Если система вентиляции оснащена рекуператором, отработанный воздух можно использовать для подогрева свежей порции с улицы.

Нормативные требования к воздухообмену

Вентиляция должна быть обеспечена уже на этапе проектирования дома. Рекомендуется, чтобы как независимые подрядчики, так и заказчики строительных бригад были знакомы с правилами строительства (СНиП).

Не всем гастарбайтерам можно доверять; за большинством из них необходимо тщательно следить.

Проектирование системы вентиляции деревянного дома является очень важным этапом строительства, только таким образом можно избежать многих ошибок и сэкономить на дополнительных финансовых затратах в будущем. Неправильно спроектированная вентиляция в бревенчатом или балочном доме легче поддается разработке, но способы решения проблемы будут значительно сокращены.

СНиП № 41-01-2003, регламентирующий принципы построения систем вентиляции и отопления, устанавливает нормы скорости циркуляции воздуха в здании и в его отдельных помещениях:

• для гостиных, салонов, спален – 30 м3/ч;
• для кухонных и ванных комнат, где влажность высокая, стандарт 50 – 70 м3/ч;
• для подсобных помещений стандарт составляет 15 м3/ч.

Независимо от типа вентиляционной системы, она должна обеспечивать номинальный объем.

Задача дизайнера – выбрать тип, который будет соответствовать требованиям. Также необходимо немедленно указать оборудование и рассчитать площади воздуховодов, если они будут использоваться.

Особенности проектирования

С самого начала проект создается собственными руками. Эта деятельность осуществляется в соответствии со строительными нормами и с учетом планировки помещений.

Обеспечить обмен воздуха в основных комнатах:

• кухня с газовой плитой – 70 м³/ч;
• кухня с электрической плитой – 50 м³/ч;
• ванная комната – 50 м³/ч;
• гостиная – 30 м³/час;
• ванная комната – 30 м³/ч;
• подсобное помещение – 15 м³/ч.

Качественная требует наличия тщательной, прочной конструкции.

Правильный чертеж является основой для определения параметров системы вентиляции, так как он учитывает распределение помещений в доме.

На этом этапе требуется правильное размещение компонентов системы. Для выполнения этой сложной задачи может быть нанят профессиональный планировщик.

Кухонная вытяжка в деревянном доме. Секреты правильной вентиляции в деревянном доме

Деревянный дом естественным образом создает здоровый микроклимат. Однако проблема переувлажнения воздуха и образования конденсата не решается уникальными свойствами древесины – здесь требуется инженерный подход. Разберем, как обустраивается вентиляция в деревянном доме, на какие виды она подразделяется, каковы особенности ее установки в разных типах помещений и на какие нюансы обратить внимание при выборе системы.

Отсутствие нормальной вентиляции в доме становится причиной многих проблем. Одна из них – гниение дерева

Нужна ли вентиляция в доме из дерева

В стародавние времена дом из бревна не нуждался в искусственной вентиляции, так как интенсивное проветривание обеспечивалось естественным образом: в деревянных окнах и дверях всегда оставались щели, как бы их не заделывали. В современном деревянном жилище ситуация изменилась в крайне противоположную сторону в силу следующего ряда причин:

1. В доме устанавливаются металлопластиковые окна и герметичные двери, которые не пропускают воздух. Да и проемы заделываются максимально герметично.
2. Для отопления не используются печь, тяга которой работает, как вытяжная система.
3. Здание как снаружи, так и изнутри отделывается плотными материалами не только в декоративных целях, но и для повышения тепло- и шумоизоляции. Это полностью перекрывает все возможные щели между венцами.
4. Современные люди реже выходят на улицу, чем их предки, так как все системы жизнеобеспечения сведены под крышу. Раньше нужно было постоянно выходить в течение дня – за водой, для ухода за живностью, за дровами и т. д.
5. Уровень газовой загрязненности атмосферы стал высок. Поэтому лучше выполнить монтаж современной вентиляции в деревянном доме с фильтрацией воздуха.

Комфортное проживание в деревянном доме связано не со способностью древесины свободно пропускать воздух, а впитывать влагу при ее избытке и отдавать обратно при недостатке. Кроме того, материал выделяет полезные для здоровья вещества и насыщает пространство хвойным ароматом.

Дерево создает комфортную экосреду для проживания, но только в том случае, если ему помогает дополнительная вентиляция

Правильная вентиляция в частном доме

При обустройстве вентиляции для деревянного дома необходимо учесть 2 аспекта:

1. Нормы и правила.
2. Особенности проектирования.

Правильно функционирующая система проветривания должна обеспечивать лучшие условия для здоровья жильцов и сохранность конструкций.

Нормы и правила вентилирования дома

Для комфортного проживания в жилом помещении должны обеспечиваться следующие условия:

• Воздухообмен комнаты средней площади – не менее 20 м³в час, а оптимально 60 м³/ч.
• Воздухоподача на одного человека – не менее 30 м³/ч.
• Скорость газообмена – 0,5 м/с.
• На 1 м²площади жилья – 3 м³/ч.

В деревянном здании вентилироваться должны все помещения, в том числе подсобки. Однако показатель обмена для каждого из них индивидуален. Например, для кухни это 80-90 м³/ч, для ванной – 40-50 м³/ч, для санузла – 20-30м³/ч.

Проектирование системы воздухообмена в доме

Составление проекта вентиляции жилища включает 2 этапа:

1. Разработка технической схемы размещения коммуникаций и приборов в соответствии с параметрами самого дома, требованиями владельца и затрачиваемым бюджетом.
2. Подбор и закупка оборудования и расходных материалов.

От качества подобранных материалов зависит многое, и есть моменты, где экономить не рекомендуется

Конфигурация системы, мощность установок, параметры труб напрямую зависят от такого ряда факторов:

• Общий объем помещения и отдельно взятого, куда будет подведена вытяжка.
• Установленная в доме техника – котлы, печи, плиты и т. д.
• Количество жильцов, а также максимально возможное число посетителей.
• Тип помещения и для чего оно применяется, например, при обустройстве ванной нужно учесть, что здесь всегда повышенная влажность.
• Количество этажей.
• Климатические особенности местности, где расположен дом.

Монтируемая вентиляция должна подчиняться следующим требованиям:

1. Расчетное проветривание подключенных помещений.
2. Легкий доступ к ответственным узлам – для обслуживания и ремонта.
3. Долговечность оборудования.
4. Минимальное вмешательство в отделку.
5. Бесшумность.
6. Экономность в работе.

Хорошо, когда тип системы вентилирования и оборудование к ней подбирается так, чтобы затрат было как можно меньше не только при покупке и установке, но и в эксплуатации. Однако нельзя допускать, чтобы такая экономия негативно отразилась на качестве вентиляции.

Качественная работа – залог спокойной и долгой жизни в сухом доме без плесени и без необходимости делать лишний раз ремонт в нем

Виды систем вентиляции, как выбрать подходящую

В свой дом можно установить четыре типа вентиляции:

1. Естественная.
2. Приточная.
3. Принудительно вытяжная.
4. Приточно-вытяжная.

Разберем детально особенности каждой из них, а также как сделать правильный выбор в конкретном случае.

Вентиляция в деревянном доме с мансардой. Вентиляция в мансарде: 4 основных решения

©zaggo.ru

Очевидно, что для комфортной жизни в доме нужен эффективный воздухообмен. Сегодня мы поговорим о том, как наладить вентиляцию в мансарде — весьма специфичной зоне.

В мансарду — комнату под крышей, поступает теплый и насыщенный водяными парами воздух из нижних комнат. Он не только создает дискомфорт, но и несет угрозу для деревянного конструктива крыши и волокнистого утеплителя. При попадании в холодную зону (под кровлю) пар превращается в конденсат и увлажняет материалы, плохо переносящие воздействие воды. Потому для удаления влажного теплого воздуха нужно предусмотреть вытяжку.

Воздухообмен может быть естественным (воздух движется самотеком за счет тяги) и принудительным (за счет электровентилятора).

Существует четыре основных решения по устройству вентиляции:

1. с естественным притоком и вытяжкой;
2. с принудительным притоком и естественной вытяжкой;
3. с естественным притоком и принудительной вытяжкой;
4. с принудительными притоком и вытяжкой.

Дешевле всего обходится первый вариант. В этом случае непрерывное поступление свежего воздуха обеспечивают оконные или стеновые приточные устройства (клапаны). Встроенные в окно, они проветривают комнату при закрытой створке. Оконные клапаны бывают и для обычных, и для мансардных окон. Причем мансардные могут похвастаться лабиринтообразными каналами, исключающими образование сквозняков. Но производительность их небольшая — до 30–50 м³/ч. Также существуют модели с клапаном-форточкой, совмещенной с ручкой для открывания створки.

А вот для стенового клапана придется проделать отверстие в наружной стене. Это устройство состоит из трубы-воздуховода диаметром 80–160 мм, воздухозаборной решетки, которую ставят снаружи, и оголовка с регулятором потока воздуха, монтируемым изнутри. Принцип работы клапана бывает разным. Например, в гигрорегулируемых моделях влагочувствительный датчик, стоящий в комнате, соединен с наружной заслонкой. Она изменяет проходное сечение в зависимости от уровня влажности в помещении, контролируя тем самым приток воздуха.

Что касается вытяжки, ее организуют с помощью вентиляционных каналов, которые прокладывают внутри здания еще на этапе строительства. Входные отверстия делают под потолком, где скапливается нагретый воздух, а выходные — на крыше.

Выходные отверстия вентиляционных каналов рекомендуется делать как можно ближе к коньку. Это нужно для улучшения тяги.

У системы с естественным притоком и вытяжкой есть большой недостаток: она эффективна только в холодное время года. Дело в том, что для циркуляции воздуха нужна большая разница между температурой на улице и в здании, которой в теплые месяцы быть не может. Этого недостатка лишена система с естественным притоком и принудительной вытяжкой. Она предполагает использование тех же приточных клапанов (стеновых и оконных). Однако вытяжка осуществляется за счет механических вентиляторов, встроенных в вытяжные каналы. Рассмотрим их подробнее.

Есть готовые изделия — гидроизолированные выходы вентиляционных труб на кровлю со вставленным в оголовок вентилятором. Существуют также корпусные вытяжные вентиляторы с производительностью от 80 до 7000 м³/ч, монтируемые на «мини-чердаках». Это значит, что они остаются между горизонтальным потолком мансардного помещения и коньком крыши. Притом входные отверстия закрыты решетками с регулируемыми заслонками, что позволяет контролировать объем удаляемого теплого воздуха и тем самым экономить тепло. Подобные вытяжные вентиляторы работают с низким уровнем шума и не слышны в жилой зоне. Кроме того, у них минимальный расход электроэнергии, а значит, их работа не «влетит в копеечку».

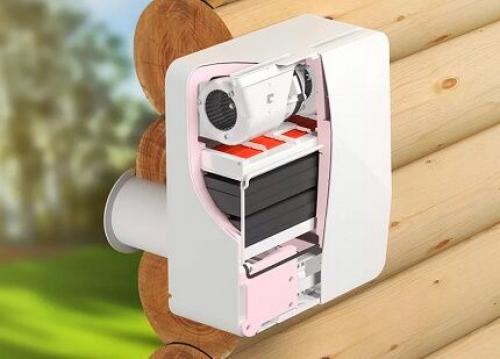

Еще один вариант — так называемая гибридная вентиляция. В этом случае на каналах естественной вытяжки стоит механический вентилятор низкого давления. В холодное время года он не работает, причем его лопасти устроены так, чтобы не мешать естественной тяге. Однако летом он включается, поддерживая в канале давление, сопоставимое с естественной тягой.

Полностью принудительная вентиляция — решение дорогостоящее и, по мнению многих специалистов, вряд ли оправданное в условиях загородного дома.

В завершении темы отметим, что полностью принудительная вентиляция имеет смысл только тогда, когда загородный дом стоит вблизи оживленной автотрассы или в нем живут люди, страдающие аллергией. В остальных случаях можно поискать компромиссное решение, чтобы дышать действительно чистым воздухом, а не тем, что поступил в комнаты принудительно, пройдя через механический вентилятор (со смазкой), фильтр (забитый пылью) и не отличающееся безупречной чистотой воздуховоды.

Очевидно, что для комфортной жизни в доме нужен эффективный воздухообмен. Сегодня мы поговорим о том, как наладить вентиляцию в мансарде — весьма специфичной зоне.

В мансарду — комнату под крышей, поступает теплый и насыщенный водяными парами воздух из нижних комнат. Он не только создает дискомфорт, но и несет угрозу для деревянного конструктива крыши и волокнистого утеплителя. При попадании в холодную зону (под кровлю) пар превращается в конденсат и увлажняет материалы, плохо переносящие воздействие воды. Потому для удаления влажного теплого воздуха нужно предусмотреть вытяжку.

Воздухообмен может быть естественным (воздух движется самотеком за счет тяги) и принудительным (за счет электровентилятора).

Существует четыре основных решения по устройству вентиляции:

1. Оконные приточные устройства

Дешевле всего обходится первый вариант. В этом случае непрерывное поступление свежего воздуха обеспечивают оконные или стеновые приточные устройства (клапаны). Встроенные в окно, они проветривают комнату при закрытой створке. Оконные клапаны бывают и для обычных, и для мансардных окон. Причем мансардные могут похвастаться лабиринтообразными каналами, исключающими образование сквозняков. Но производительность их мала — до 30–50 м³/ч. Также существуют модели с клапаном-форточкой, совмещенной с ручкой для открывания створки.

2. Стеновые клапаны

А вот для стенового клапана придется проделать отверстие в наружной стене. Это устройство состоит из трубы-воздуховода диаметром 80–160 мм, воздухозаборной решетки, которую ставят снаружи, и оголовка с регулятором потока воздуха, монтируемым изнутри. Принцип работы клапана бывает разным. Например, в гигрорегулируемых моделях влагочувствительный датчик, стоящий в комнате, соединен с наружной заслонкой. Она изменяет проходное сечение в зависимости от уровня влажности в помещении, контролируя тем самым приток воздуха.

Вытяжка в деревянном доме через стену. Классификация по способу побуждения

Для деревянных домов и срубов, чаще всего используют следующие виды вентиляции:

• Естественная (гравитационная). Предусматривает наличие вентиляционных отдушин (продухов) и вытяжного канала, формирующих циркуляцию воздушного потока на основании законов физики. При этом нужно учесть, что показатель естественного воздухообмена зависит от погодных факторов, т.к. движение возможно, только если плотность воздуха за окном выше, чем внутри.
• Искусственная (механическая). В ней движение воздушных потоков стимулируют вентиляторы, устанавливаемые или в приточные компоненты, или в вытяжные. Неоспоримый ее плюс – стабильность работы в любую погоду. Механическая система абсолютно независима от физических параметров воздушной массы снаружи дома и внутри.
• Смешанная (комбинированная). По сути является модернизированным вариантом естественного типа вентилирования. Чтобы его организовать, вентилятором механизируют или вытяжку, или приток. Если ставят вытяжной вентилятор, то приток осуществляется естественным способом. И наоборот: приток с вентилятором, вытяжка – естественная.

Важно учесть планировку деревянного дома, чтобы правильно сделать вентиляцию как естественную, так и искусственную. Определение мест для отдушин, вытяжки и отдельных воздуховодов напрямую зависит от того, где будет расположена кухня и санузлы. Именно в них располагают вытяжные отверстия.

Каналы вытяжки в частных домах чаще всего выводят в общую вентиляционную шахту. Поэтому кухни с ваннами и туалетами обычно группируют в одной зоне. Однако есть и другие решения, к примеру, утилизация отработанной массы по воздуховоду на чердак или напрямую через стеновой вытяжной клапан на улицу.

Если планируется постройка сложной архитектурной формы, многие владельцы деревянных домов выбирают именно искусственную систему воздухообмена. Механическая схема не обязывает располагать составляющие системы на определенной высоте и привязываться кухни с санузлами друг к дружке.
