Ситуация, при которой вода в системе отсутствует, а РД работает, называется холостым ходом (далее ХХ). В электронных вариантах прибора есть специальный датчик давления воды в системе водоснабжения, который контролирует наличие воды в трубах и запрещает работу РД (и помпы соответственно), если ее нет.
В механическом варианте прибора такого датчика нет, поэтому следует установить его дополнительно, чтобы РД не работало в режиме холостого хода (иначе значительно уменьшится срок его службы).
Контроллер ХХ в механическом РД можно не устанавливать, но тогда нужно быть уверенным в том, что в системе всегда будет вода и помпа никогда не будет работать впустую.
Стоит заметить, что дополнительный датчик воды на механическое реле требуется только для устройств с влажным ротором.
Реле предохранения должно деактивировать РД при отсутствии потока воды в трубах. Двигатель должен включаться только при наличии потока определенной силы.
Электронное реле давления воды своими руками. Самодельный датчик давления
Датчик давления своими руками
Доброго здоровья всем. В этой статье познакомимся с датчиком давления моего водопровода. Главное, что бы вам был понятен принцип работы датчика, а конструкцию его вы можете придумать сами и лучше, чем у меня.
Схематично конструкция датчика изображена на рисунке 1 и 2. На рисунке один изображен датчик, который делал я. Он был можно сказать экспериментальным, но как всегда, как и заведено у нас, так он и остался в системе водопровода наверное на веки вечные.
Для изготовления такого датчика потребуются два хомута 1, прижимная гайка 2, от старого соединительного водопроводного шланга, такая же, что и примененная в индикаторе давления, два штуцера 3 и кусок шланга 4. Шланг я специально взял прозрачный от молокопровода, купленного в магазине «Сельхозтехника».
Для экспериментов это было более наглядно. И еще потребуется верхняя часть корпуса от тиристора с остеклованными трубчатыми выводами. В эту верхнюю часть впаиваем два проволочных зонда (лучше, если это будет нержавейка)и припаиваем его к гайке(рис.1 и 2). В нижнем штуцере сверлим отверстие и вставляем в него кусок медной приволоки, что бы проволока не вытаскивалась, ее лучше закернить (рис.3). Потом этот кусок проволоки опаивается и формуется (рис.4). Далее все эти детали собираются в единое целое (рис.5). Все соединения производятся с использованием герметика. Все датчик готов (рис.6).
Теперь при помощи тройника присоединяем его к водопроводу. При работе насоса давление в системе увеличивается и уровень воды внутри датчика начинает подниматься, касаясь зондов, что в свою очередь отслеживается блоком автоматики.
На рисунке 2 изображена схема датчика, который мы сделали для моего знакомого, для его дачного водопровода. Датчик сварен из полипропиленовой трубы для холодного водоснабжения (труба для горячей воды внутри имеет металлизацию), заглушки и переходной муфты. Длина датчика – 40см. Диаметр трубы любой. В стенку трубы вплавлены два зонда – два куска нержавеющей проволоки, к которым припаиваются провода от блока автоматики. Местоположение зондов зависит от нужного давления воды в системе и от разницы между давлением включения насоса и давлением его выключения. Надеюсь все просто и понятно. Если все сделать качественно, то никаких проблем не будет. В следующей статье будет схема и описание блока автоматики, основой которого является контроллер PIC16F628A. Успехов всем. До свидания. К.В.Ю.
Доброго здоровья всем! В этой статье мы будем знакомиться с датчиком давления моего водопровода. Главное, чтобы вам был понятен принцип работы датчика, а конструкцию его вы можете придумать сами и лучше, чем у меня.
Конструкция датчика
Схематично конструкция датчика изображена на рисунке 1 и 2.
На рисунке 1 изображен датчик, который я сделал я. Он был можно сказать экспериментальным, но как всегда, как и заведено у нас, так он и остался в системе водопровода, наверное, на века вечные.
Материалы для изготовления датчика
- Два хомута 1
- Прижимная гайка 2
- Два штуцера 3
- Кусок шланга 4
Шланг я специально взял прозрачный от молокопровода, купленный в магазине "Сельхозтехника". Для экспериментов это было более наглядно.
Сборка датчика
- В верхнюю часть корпуса от тиристора с остеклованными трубчатыми выводами вставляем два проволочных зонда (лучше, если это будет нержавейка) и припаиваем его к гайке (рис. 1 и 2).
- В нижнем штуцере сверлим отверстие и вставляем в него кусок медной приволоки, чтобы проволока не вытаскивалась, ее лучше закернить (рис. 3).
- Потом этот кусок проволоки опаивается и формуется (рис. 4).
- Далее все эти детали собираются в единое целое (рис. 5).
Все соединения производятся с использованием герметика. Все датчик готов (рис. 6).
Установка датчика
Теперь при помощи тройника присоединяем его к водопроводу. При работе насоса давление в системе увеличивается, и уровень воды внутри датчика начинает подниматься, касаясь зондов, что в свою очередь отслеживается блоком автоматики.
Датчик давления на ардуино. Использование датчиков давления
Датчики давления обычно используются в самых разных приложениях, от мониторинга погоды до промышленных систем управления. В этом разделе мы покажем вам, как использовать датчик давления BMP180 с платой Arduino.
Датчик BMP180 — это цифровой датчик барометрического давления, который может измерять атмосферное давление, температуру и высоту над уровнем моря. Он связывается с платой Arduino через протокол I2C, который использует только два провода для передачи данных.
Чтобы использовать датчик BMP180 с платой Arduino, вам необходимо загрузить и установить библиотеку Adafruit BMP085, которая предоставляет функции для считывания значений давления и температуры с датчика. После установки библиотеки вы можете использовать следующий код для считывания значений давления и температуры с датчика BMP180 на с++:
#include
Adafruit_BMP085 bmp;
void setup() {
Serial.begin(9600);
if (!bmp.begin()) {
Serial.println(«Could not find a valid BMP085 sensor, check wiring!»);
while (1) {}
}
}
void loop() {
Serial.print(«Temperature = «);
Serial.print(bmp.readTemperature());
Serial.println(» *C»);
Serial.print(«Pressure = «);
Serial.print(bmp.readPressure());
Serial.println(» Pa»);
Serial.print(«Altitude = «);
Serial.print(bmp.readAltitude());
Serial.println(» meters»);
Этот код считывает значения температуры, давления и высоты над уровнем моря с датчика BMP180 и отображает их на последовательном мониторе. Вы можете настроить время задержки, чтобы изменить частоту считывания и отображения значений.
Датчик давления воды своими руками. Самодельные реле давления для СО2-установок
- Свой на форуме
- 270 / 433 раза
-
- реле на базе манометра
- Вложения
-
- реле на базе термостата
-
- evrojox
- Свой на форуме
- 304 / 71 раз
День добрый!
Решил создать отдельную тему по самодельным реле давления для СО2-установок. Один из самодельных вариантов на базе манометра реализован Евгением ( evrojox ):

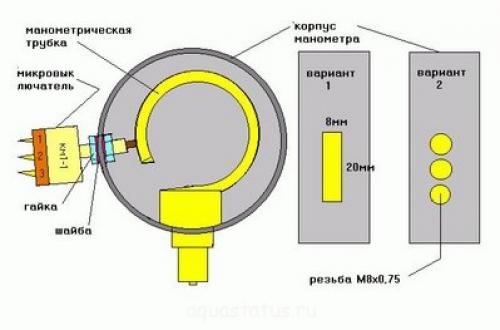

Несомненно у такой конструкции есть свои недостатки, поэтому предлагаю рассмотреть альтернативы. Например такая конструкция тоже из манометра есть в неаквариумном интернете - микропереключатель вмонтирован в корпус манометра и срабатывает от улитки манометра. Возможна регулировка порога срабатывания перемещением переключателя.
У меня под рукой был подобный термостат, правда не от холодильника и заполнен он был не фреоном, а керосином (термостат на температуру от +10 до +40 С), но принцип тот же. Получилось реле давления, контакты размыкаются при повышении давления до 3,5 атм и замыкаются при понижении до 1,5 атм. Порог срабатывания регулируется. К сожалению у моего термостата нет дополнительного регулировочного винта для изменения гистерезиса (но такой винт как правило есть в термостатах холодильников). Контакты рассчитаны на напряжение 220 вольт и ток до 16 ампер. Когда найду термостат от холодильника обязательно попробую переделать, уверен что получится неплохо.
Есть идея попробовать автомобильные реле давления топлива или масла, но не знаю возможно ли у них регулировать порог срабатывания.
Решил создать отдельную тему по самодельным реле давления для СО2-установок. Один из самодельных вариантов на базе манометра реализован Евгением ( evrojox ):
Несомненно у такой конструкции есть свои недостатки, поэтому предлагаю рассмотреть альтернативы.
evrojox
- Свой на форуме
- 270 / 433 раза
evrojox писал(а):Датчик давления на генераторе Юрия нужен только для системы "анти-разгон"(есть другие варианты-скажите)
Иногда полезно реле давления и на других способах подачи СО2. Когда-то у меня была баллонная система СО2… Когда газ в баллоне заканчивается (точнее заканчивается жидкая фаза), то некоторые редукторы некорректно работают и сильно повышают давление на выходе и как следствие подачу газа. Из-за этого возможна передозировка СО2 в аквариуме. У меня такое было, к счастью вовремя пришел с работы и обошлось без жертв. Кстати на таких капилярных термостатах кроме нормально-замкнутого обычно есть и нормально-разомкнутый контакт.
