Беседка из металла своими руками. Как составить проект

Беседка из металла своими руками. Как составить проект

Проект беседки включает следующие моменты :

• Выбор типа сооружения, эскизы желаемых вариантов, исходя также из заранее выбранного места, где будет располагаться беседка;
• Соотношение желаемых вариантов и возможностей материала конструкции (например, вы хотите беседки для дачи из металла – при этом разбирать конструкцию на зиму);
• Чертеж со всеми проекциями и их размерами (также указать место входа, расположение стеков, при наличии – ограждение и его высоту);
• Вспомогательные подробные схемы технических узлов при их наличии (как будет подведена вода, электричество и пр., при наличии закрытого типа обязательно указывают схему вентиляции);
• При наличии внутри мангала следует обязательно иметь и его план, если очаг кирпичный – схему раскладки кирпичей, все – с указаниями размеров;
• Если под беседку планируется выложить фундамент, то следует также иметь его рабочий план с указанием типа (плитный, ленточный или столбчатый фундамент);
• Схему крыши желательно иметь отдельно, с указанием углов скатов.

Визуально, проекты металлических беседок не отличаются сложностью Источник vi.decorexpro.com

Особенности и этапы монтажа

После этапа составления проекта непосредственно идут этапы монтажа .

• Возводится основание (при необходимости роются ямы, далее происходит засыпка щебнем или заливка бетоном, ставятся опорные столбы, выполняется гидроизоляция);

• После момента непосредственной установки опорных столбов, но до затвердевания бетона проверяются столбы на вертикальность и производится выравнивание при необходимости;
• Создается каркас беседки (производится сваривание или крепление на болты, второй вариант будет оптимален в случае, если вы планируете разбор на зиму или при транспортировке на другое место);
• Производится окрашивание и антикоррозийная обработка, сварка обвязки (обычно участвует еще один человек, так как при сваривании обвязки «на весу» сохранять правильные углы сложнее);
• Устанавливается крыша (самый сложный этап);
• Монтаж дополнительных элементов (систем отопления, мангалов и т.д.) и финальная окраска при желании.

В некотором смысле, сборку беседки можно приравнять к высотным работам Источник cs.aviarydecor.com

Оснащение зоны отдыха мангалом

По-настоящему уютным местом для отдыха становится беседка, оснащенная мангалом для дружеских посиделок. Если место позволяет, будет прекрасно предусмотреть также столешницу для готовки, раковину и прочие дополнения (например, полки, холодильник).

Любой мангал предполагает также наличие вытяжки для беседки: железные элементы изготовленной вытяжки впишутся в металлическую беседку наиболее органично. Труба для вытяжки может быть как металлической, так и кирпичной. При желании также можно заказать обкладку вытяжки диким камнем.

Если вы планируете создать временный вариант, то обязательно рассмотрите вариант переносного или складного мангала. Также этот вариант удобен, если пространство беседки не позволяет излишеств.

Чертеж беседки 3х4 из металла. Беседка 3х4: характеристики и виды

Беседка — это место для отдыха летним вечером и дополнительный декор участка. Чтобы все постройки гармонично сочетались между собой, следует тщательно выбирать место, чертёж, материал. Необходимо продумать наиболее удобную форму и назначение сооружения. Будет ли это постройка для отдыха семьи, детских игр или приготовления шашлыков. Беседку построить намного легче самостоятельно, чем дом. Но и эта наполовину декоративная постройка имеет свои нюансы, которые важно знать мастеру.

С односкатной крышей: чертежи

Заслужила популярность у дачников беседка с односкатной крышей. В отличие от других вариантов, такая постройка создаёт ощущение значительного открытого пространства внутри, доступа воздуха и солнца. Беседку с односкатной крышей можно оборудовать в качестве летней кухни, установить мангал или барбекю. Важно использовать грамотные чертежи и советы опытных строителей. Нюансом этой конструкции может служить количество столбиков, в зависимости от эскиза. Также высота стен разная: одна сторона будет выше другой. Плюсы дачного домика:

• малый вес относительно других конструкций;
• небольшие затраты бюджета;
• пониженные характеристики парусности;
• значительная прочность;
• многофункциональность использования.

Информация мастеру!

Перед тем как строить беседку, нужно выбрать место её расположения. Если садовый домик предназначена для открытого пространства, наклон крыши должен быть ниже. Для зарытых участок, наклон лучше увеличить.

С двухскатной крышей: чертежи

Конструкция с двускатной крышей — самый универсальный вид для небольших построек в переменных климатических условиях. Одна из задач такой крыши — защищать внутреннее пространство от осадков. Прежде чем приступать к проектированию, стоит решить какого плана нужна постройка. Это должна быть основательная беседка с двухскатной крышей и мангалом или лёгкий солнечный павильон для летнего чаепития. Перед строительством домика самостоятельно, лучше выбрать более простой вариант и просчитанные чертежи. Преимущества конструкции:

• надёжная защита от ветра, дождя, снега;
• богатство выбора стиля;
• разнообразие форм и оформления.

С четырёхскатной крышей: чертежи

Если односкатные и двускатные крыши кажутся простыми и незатейливыми, можно построить беседку с четырёхскатной крышей. Она будет выглядеть более солидно и получит законченный образ благодаря крыше. Использовать такой домик можно для встречи друзей, семейных вечеров, детских игр. Вариантов оформления конструкции очень много. Преимущества построек с четырёхскатной крышей:

• защита от дождя и снега;
• оформленный вид всей конструкции;
• разнообразие стилей для крыши.

Чертеж беседки 3х3 из металла. Подготовительные работы

Изделие из металла должно быть долговечным и удобным в эксплуатации. Поэтому следует подобрать или создать чертёж, на котором указываются размеры, методы соединения элементов. Планирование предполагает определение формы конструкции. Для самостоятельного возведения удобнее прямоугольные или квадратные варианты, не требующие профессионального расчёта и вычисления углов. Таким образом, для создания прямоугольной беседки нужно определить её высоту, которая должна быть больше 2,2 м. Ширина и длина зависят от площади участка, на котором будет установлена конструкция. Оптимально сооружение размером 2х3 м, которое позволит отдыхать с удобством.

Односкатная кровля имеет простую конструкцию

От беседки с мангалом требуются большие размеры, чем от простого укрытия для отдыха. Для барбекю отводится специальный угол, а сидения при этом находятся на удалённом расстоянии от места приготовления пищи. Для мангала достаточно 1,5 м², что позволит с комфортом готовить и отдыхать. Мангал можно приобрести готовый, переносной. В таком случае нет необходимости отделять большое пространство для его установки.

Материалы и советы по их выбору

Для создания каркаса беседки больше всего подходит профильная железная труба. Алюминиевые изделия не слишком надёжны, а арматурные прутья и другие тонкие изделия не подходят для беседки. Толщина стенки профильной трубы должна составлять не менее 2 мм. Могут использоваться и круглые трубы, но работа с ними требует некоторых навыков. Поэтому профильные элементы часто являются основой для беседки из металла.

Профильные трубы удобны в работе и не требуют профессиональных навыков

Сооружение лучше установить на фундамент, но возможен и монтаж на грунт. В первом случае понадобятся песок и цемент, с помощью которых создают основание для каркаса. При простом углублении в грунт необходимы песок и щебень, которые засыпают в ямки для опорных стоек каркаса, устанавливают столбы и утрамбовывают почву. Бетонирование столбов беседки является универсальным методом и подходит для любого грунта и размеров конструкций.

Ленточный фундамент подходит для большой беседки на мягкой почве

Кровлю можно сделать из профнастила или поликарбоната. Первый вариант оптимален для кровли угловой формы, а поликарбонат подойдёт для полукруглых, односкатных видов. Профнастил для кровли должен иметь маркировку «НС» (универсальный) или «Н» (для несущих конструкций), ведь такой материал обладает высокими характеристиками и выдерживает большие нагрузки.

Параметры кровельного и стенового профнастила отличаются

Поликарбонат для кровли должен иметь толщину от 8 до 16 мм. Материал бывает цветным или прозрачным, это зависит от личных предпочтений владельца. Для монтажа сотового поликарбоната необходимы термошайбы, обеспечивающие аккуратную и надёжную фиксацию листов.

Поликарбонат крепят к металлическому каркасу беседки

Стенки металлической беседки обшиваются поликарбонатом, деревянными планками, профнастилом. Древесина нуждается в обработке антисептиками, а поликарбонат и профнастил могут быть такими же, как и для кровли. Для открытых конструкций обшивка стенок не нужна, но такая беседка менее комфортна в эксплуатации.

Расчёт количества материалов

После определения формы беседки, требующихся материалов и места установки, нужно провести расчёт количества всех компонентов. При этом учитывают размер сооружения, так как опорные элементы должны быть цельными, а не сваренными из нескольких частей. Таким образом, для каркаса рассчитывают количество труб определённой длины и сечения. Для односкатной кровли полукруглой формы используют поликарбонат, количество которого должно быть равно площади крыши.

Простую беседку легко сделать более уютной с помощью деревянной обшивки стенок

Для сооружения металлической конструкции необходимы качественные материалы. Перечень включает в себя следующие элементы:

• песок и цемент для бетонирования опор;
• профильные трубы для опор сечением 40х40 или 50х50;
• трубы сечением 40х25 для стенок и каркаса кровли;
• кровельный материал.

Трубы с наибольшим сечением нарезают на элементы необходимой длины, равной высоте беседки и 40 см для углубления. Таким образом, понадобятся опоры длиной около 2,8 м. Длина труб для поперечин рассчитывается исходя из расстояния между опорами, которое определяется индивидуально, но столбы следует устанавливать через каждые 1,5–2 м.

Инструменты для монтажа

Работа с металлом требует наличия сварочного аппарата и электродов к нему. Приборы должны быть надёжными и работоспособными, ведь от этого зависит качество скрепления труб каркаса. Понадобятся следующие дополнительные инструменты и материалы:

• рулетка;
• строительный уровень;
• верёвка и колышки для разметки;
• лопата, ёмкость для замешивания раствора;
• арматурные прутья, садовый бур;
• дрель и свёрла по металлу, ножовка;
• саморезы, гвозди.

Для установки металлической беседки лучше сделать столбчато-ленточный фундамент. Поэтому необходимы инструменты для замешивания раствора, создания арматурного каркаса.

Простая беседка из металлопрофиля своими руками. Разновидности и варианты изготовления

Для начала заметим, что садовая беседка может иметь разные формы (прямоугольной, шести- или восьмигранной, круглой). Помимо этого, существует сразу два способа установки металлического каркаса.

• Способ первый: бетонирование вертикальных труб в грунт . Остальные элементы конструкции в таком случае будут крепиться именно к этим стойкам. Очевидно, что фундамент как таковой в данном случае отсутствует, хотя, если нижнюю обвязку несколько поднять над поверхностью грунта, можно выполнить настил пола, хотя зачастую в таких беседках напольное покрытие выкладывается тротуарной плиткой или же бетонируется.
• Способ второй: сначала сооружается фундамент (ленточный либо столбчатый) или, что наблюдается нечасто, заливается монолитная плита. Сооружение каркаса осуществляется отдельно, а фиксируется он уже после монтажа стоек и нижней обвязки. В случае столбчатого/ленточного фундамента трубы необходимо укладывать непосредственно на него, а затем уже соединять между собой «на месте». В результате готовое сооружение можно будет поднять только с помощью спецтехники.

Обратите внимание! Трудно сказать, какому из вариантов лучше отдать предпочтение. В плане надежности креплений выигрывает первый способ, поскольку опоры оказываются забетонированными. Еще данный способ дешевле, ведь фундамент и нижняя обвязка здесь не требуются. Зато без пола подобного рода конструкция является всего лишь летней беседкой, поскольку для закрытой (зимней) обязательно требуется пол.

А вот беседка из профильной трубы, возведенная на фундаменте, своими руками имеет одно преимущество – в ней изначально предусматривается присутствие пола. Кроме того, такое возвышение (пусть оно и маленькое) предотвращает попадание грязи и брызг внутрь.

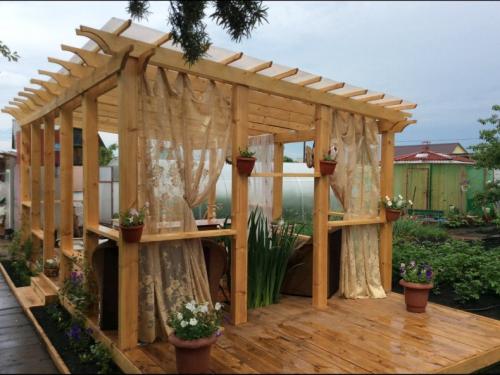

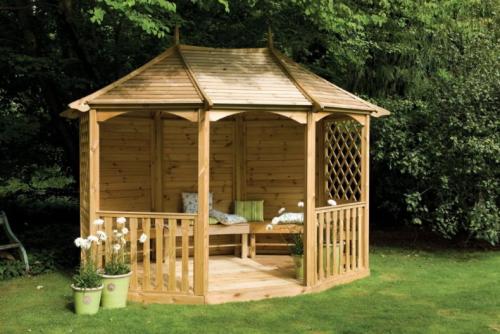

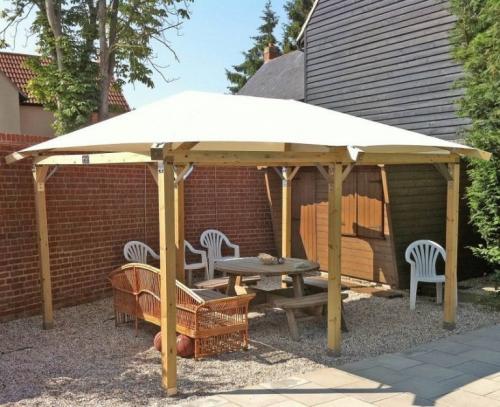

Беседка из металла и дерева своими руками. Беседка своими руками для дачи из дерева и металла. Как построить летнюю из подручных материалов беседку с мангальной зоной?

Вечерний отдых с семьёй, обед с гостями на открытом воздухе, спокойная передышка после тяжёлого трудового дня, для таких целей летняя беседка, построенная в стиле эконом класса будет весьма полезна.

Не всегда рационально стоить её очень большой и объёмной, в основном достаточно не очень большой и комфортной постройки, она будет отличным решением как для семьи, так и для гостей.

Общий процесс

Перед тем как приступать к постройке, необходимо изучить окончательный итог работы, а также технические характеристики.

Большая часть экономичных беседок строятся одинаково, расход материала тоже приблизительно одинаков.

Технические данные готовой беседки

Рассмотрим окончательный итог постройки, по количеству расходуемого материала:

• Брусья 100*100 мм;
• 3*3 м размеры беседки;
• Основание столбчатое (состоящее из кирпичей);
• Мансардная крыша;
• Для кровли можно применить доступный вид материала — профнастил, либо еврошифер (ондулин);
• Покрытие для стен: плита из стружки (ОСП);
• Половое покрытие из доски 40*100 мм, так называемая «сороковка»;
• Окраска, которая наносится в 3 слоя.

Все строй материалы для постройки применяются наиболее простые и недорогие. Однако, их абсолютно достаточно для надёжной и прочной конструкции, которая будет стоять не один год и выдержит любой проливной дождь.

Основание

В целях такой постройки была подобрана столбчатая основа. Представляет она из себя 9 столбов из кирпича, которые считаются базой для целой беседки.

Процедура строительства основания выглядит таким способом:

1. Выкапывается 9 ям, каждая на глубину по 70 см.
2. Сначала на 30 см необходимо засыпать песок (идеально на дно уложить щебня) и утрамбовывается.
3. Затем остальные 40 см засыпают строй мусором и заливают бетон.
4. Сверху бетона выкладываются 2 кирпича (лучше всего обожжённые, керамические, красные).
5. Сверху кирпичей наносится прослойка битума, а также для прочности укладывается пласт рубероида.

Такая основа считается весьма прочной для маленьких сооружений. Летняя беседка — отлично подходящая постройка для такого рода основания. По этой причине непосредственно ему и было отдано преимущество при постройке.

Нижнее обвязывание

Сверху основания дома ложится нижняя обвязка, она подразумевает из себя скреплённые между собой бруски из дерева. Соединение брусьев между собой осуществляется ровно «в пол дерева».

Крепление заранее следует подвергнуть обработке антисептиком, либо битумом. Сверху крепления крепятся 4 саморезами для прочности.

• Кроме 4 брусьев по всему периметру, крепится 1 вспомогательный посередине — таким образом формируется так называемый «лаг».
• В последующем он потребуется для крепления доски пола к обвязке (об этой процедуре подробно в разделе «пол»).

Обвязывание наверху и столбы

На нижнее обвязывание необходимо установить столбы, которые будут служить основой для стен, а также верхнего обвязывания. 4 столба ставятся по углам беседки, а 1 вспомогательный столб ставится рядом со входом по высоте перил.

Уровень передних опор 230 см, уровень задних 200 см. Данная процедура делается для последующего строительства скоса крыши.

Верхнее обвязывание предполагает собой 2 бруса, которые устанавливаются параллельно друг к другу поверх столбов. Крепится точно так же как и нижняя обвязка, в пол дерева.

Строительство крыши и укладывание кровли

Полная процедура очевиднее будет изложена в виде пошагового расклада:

1. По всему верху нижнего обвязывания укрепить 9 стропил, с шагом 30 см каждый.
2. Одновременно со стропилами установить 9 дощечек с такими же шагами.
3. Правильное и чёткое выполнение инструкции даст крышу в виде решётки.
4. Сверху крыши уложить листы ондулина, либо профнастила, всё будет зависеть от возможностей.

Закрепляются стропила к обвязке при помощи металлических уголков, а также саморезов. Выходит достаточно прочная система, она способна выдержать всю кровлю и не повредится даже в суровую снежную зиму.

Полы

Уже после конструкции столбов возможно заняться укладкой пола.

Источник: https://arka-iz-dereva.aystroika.info/stati/obshivka-besedki-iz-metalla-svoimi-rukami-varianty-primeneniya-profnastila-v-besedkah

Беседка из металла своими руками: чертежи. Чертеж беседки из профильной трубы, как сварить самостоятельно конструкцию

Металлическая беседка является прекрасным украшением загородного дома. Она разнообразит ландшафтное оформление, укрывает от солнечных лучей, и становиться удобным местом для приема гостей.

Самым удачным вариантом для такой конструкции считают профильную трубу, но вначале следует разработать чертеж беседки из профильной трубы.

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

• легкость перевозки стройматериала для строительства;
• широкие возможности для разработки формы будущего строения;
• простота ухода.

Для постройки беседки в качестве исходного материала рекомендуют использовать оцинкованные заготовки. Они избавляет от ежегодной необходимости подкрашивать постройку в местах образования ржавчины.

Виды конструкций

Выбор вида конструкции является важным моментом. Потому, что данное сооружение может быть капитальным или разборным. Как выглядит разборное и стационарное строение из профильной трубы, сделанная своими руками, наглядно демонстрирует

Разборный вариант

Это сборная установка, где каркас сделан из квадратных или прямоугольных трубопрокатных изделий. Для навеса на такую беседку применяют пластик или водонепроницаемые ткани. Такая установка имеет ряд существенных преимуществ:

• Простая сборка. С легкостью справятся даже неопытные новички.
• Быстрота монтажа. Собрать такую конструкцию можно за несколько часов.
• Пользоваться таким сооружением можно с ранней весны до поздней осени. Пластик защищает от вредного воздействия ветра и дождя. Чтобы защитить беседку достаточно разобрать ее и спрятать на хранение.
• Еще одним существенным достоинством становится мобильность. Эту беседку при желании можно легко убрать и переустановить.
• Для данного сооружения не нужно подготавливать фундамент, и брать трубы большого диаметра.

Стационарный вариант

Такая постройка устанавливается капитально. Для каркаса и перемычек применяют стальной профиль, кирпич и дерево. Обязательным условием для возведения становиться наличие фундамента. Конструкция этого вида отличается сложностью, и на ее создание потребуется больше материальных и временных затрат, чем на беседку разборного вида.
Плюсы стационарного сооружения:

• Наличие фундамента и профильные трубопрокатные изделия придают строению высокую прочность и долговечность. Оно способно переносить высокие нагрузки от ветров, дождевой воды и снега.
• При возведении есть возможность применять разные виды исполнения. В постройку может поместиться мебель, мангал, печь. К ней можно провести электроэнергию. Такую конструкцию можно остеклить и отапливать.
• Дополнительным преимуществом строения называют возможности воплощения разнообразных видов дизайна.

Проектирование и разработка чертежа

Как правильно сварить беседку из профильной трубы, чтобы она получилась прочной и надежной? Для этого вначале нужно провести подготовительные работы.

Они включают составление чертежа. Это нужно для того, чтобы получить представление, как будет смотреться будущая постройка, и какие детали она будет содержать.

И не важно для стационарного или разборного сооружения он будет составляться. Он поможет установить количество нужных для работы материалов и то, какие детали придется соорудить. Чертежи представлены в нашей статье.

Примерный вариант схемы прямоугольной конструкции из профильных заготовок

В чертежи такой постройки вносят стойки для опоры (4 или 6), которые скреплены перемычками. На рисунке нужно четко прорисовать особенности нижней и верхней части конструкции, также опорные элементы, каркас и крышу.

Для обвязки и каркаса можно взять как одинаковый по сечению профиль, так и разнообразный. Важно учесть и то, что количество скатов крыши и количество стоек нужно делать одинаковым. Чаще всего для такой беседки используют высоту в три с половиной метра.

ВАЖНО! Если разрабатывается чертеж для стандартной беседки со сварными узлами, то следует учесть допуски. Иначе в итоге габариты не совпадут с теми, которые указаны в плане.

Источник: https://arka-iz-dereva.aystroika.info/stati/prostenkaya-besedka-iz-metalla-svoimi-rukami-kak-sostavit-proekt

Беседка из металла чертежи. Разметка столбов и установка

Если площадка была засажена, на ней растет трава, плодородный слой необходимо снять. Иначе под полом растительные остатки будут гнить. При строительстве это не было сделано и запахи два лета подряд были мягко говоря «не очень».

Полученный котлован, если у вас хорошо уходит вода с участка, засыпают песком или «родным» грунтом, но без растительного слоя и неплодородным. Если почва глинистая, обязательно засыпают той же глиной.

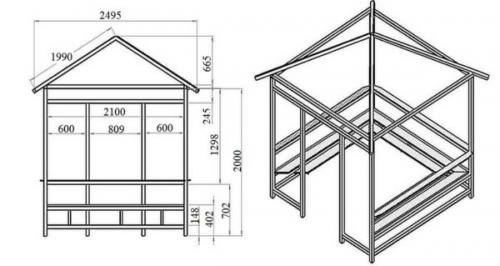

Если так уж нужен чертеж, вот схема, на которой квадратная  беседка с четырехскатной крышей. Размеры 2,4*2,4 м, высота до верхней обвязки — 2 м (можно при необходимости увеличить)

Если собираетесь сразу в грунт устанавливать трубы, их тщательно грунтуете. Затем бурите ямы, глубиной порядка 70-90 см. Диаметр зависит отбура, который у вас есть. В готовую яму вставляется труба, засыпается крупной фракцией щебня или строительным мусором, выставляется точно вертикально, щебень трамбуется. Выставленная стойка заливается бетонным раствором. Если используется портландцемент М 400, песка можно взять 3-4 части, бетон должен быть жидковатым, чтобы хорошо проливался вглубь.

Второй вариант — кто-то держит стойку ровно, или вы нашли способ ее зафиксировать. Тогда заливать яму требуется бетоном с заполнителем из щебня средней фракции. Пропорции могут быт такие: на 1 часть цемента, 2 части песка, 1,5 — щебня. О марках бетона читайте тут .

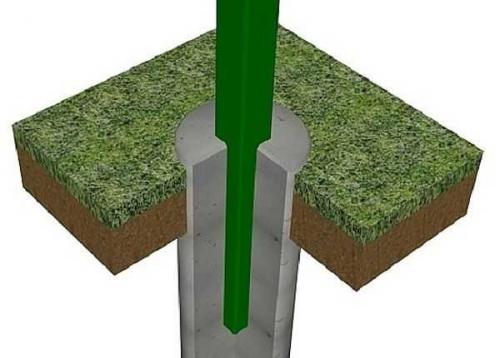

Как выглядит такая стойка в разрезе

Еще один момент: вертикальность установки стоек проверяется не строительным уровнем, а отвесом. У уровня слишком большая погрешность. А отвес ее практически не умеет. Для работы с металлом очень удобны магнитные отвесы: у них в корпусе есть магнит. Просто приставляете корпус в нужном месте, и отвес держится сам.

Если предпочитаете приподнять беседку, ее можно поставить, например на фундаментные блоки. Так как целый блок для беседки — это роскошь, то блоки 200*200*400 мм можно распилить пополам (болгаркой с алмазным диском). Полученные кубики располагают по площади: по одному в углах, межу ними еще четыре, и в середине в шахматном порядке еще 4 штуки. Схема получается такая, как на картинке ниже. Блоки посередине нужны для того, чтобы труба не прогибалась: три метра при ребре 50 мм без опоры провисают.

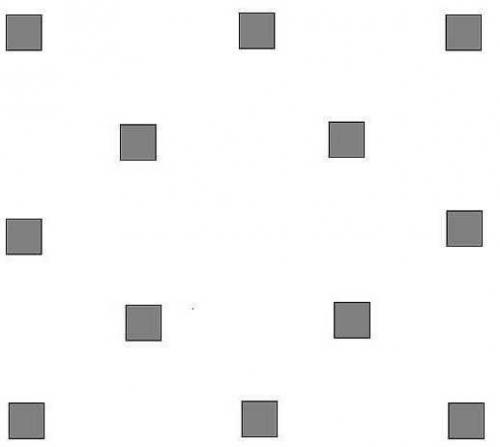

Схема расположения столбиков под беседку 3 на 3 метра

Чтобы бетон не тянул влагу, его со всех сторон промазали битумной мастикой, потому они на фото черные. Можно просмолить, у кого смола есть, или положить сверху рубероид в два слоя. Но рубероид через пару лет раскрошится, качество его сегодня  — хуже некуда.

Выставляются все блоки в один уровень. Чтобы проще было выставить углы, вбивают колышки, натягивают нитку, проверив диагонали, по заданной схеме выставляют блоки. Все их верхушки должны быть в одной плоскости. Сделать это можно несколькими способами:

• натянуть шнурки, проверить и выставить их, а уже по ним ровнять блоки;
• использовать длинную ровную рейку (доску), на которую положить строительный уровень (проверенный и с малой погрешностью), и так выставить все блоки;
• воспользоваться лазерным уровнем, но в солнечную погоду с ним работать не получится — его почти не видно (или нужен специальный, с такой функцией).

Как вы поняли, мороки с выставлением блоков можно избежать, если закрепить трубы в грунт. Правда, пояс обвязки тоже нужно будет делать ровно.
