Инструкция по монтажу электрического теплого пола. Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

расположить его вглубь стяжки;
монтировать непосредственно по стяжке;
установить под напольное покрытие. Подобные теплые полы носят название пленочные.

Под напольное покрытие

В стяжку

На стяжку

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

укладка гидроизоляционного слоя;
монтаж утеплителя;

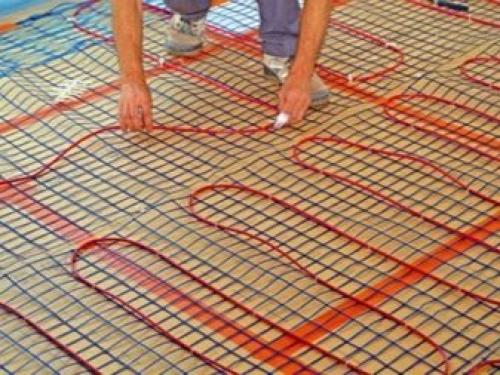

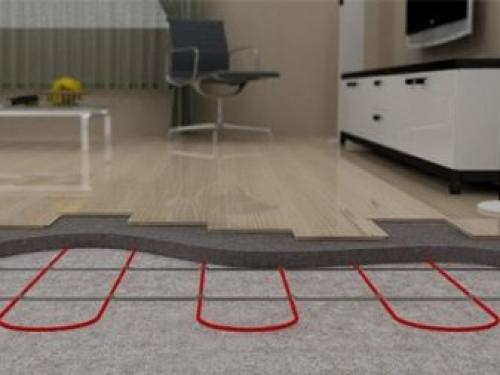

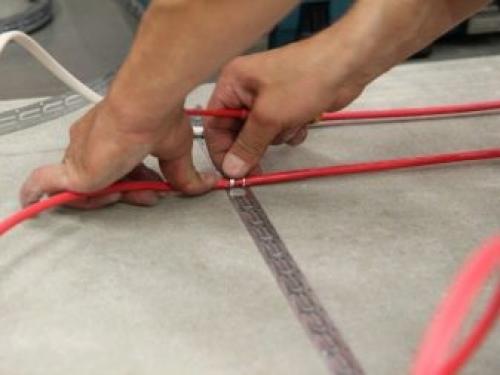

закрепление нагреваемых элементов;
формирование стяжки.

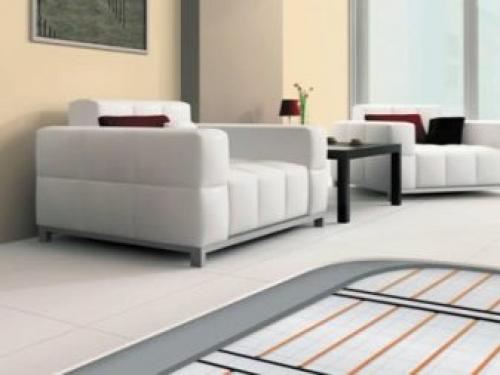

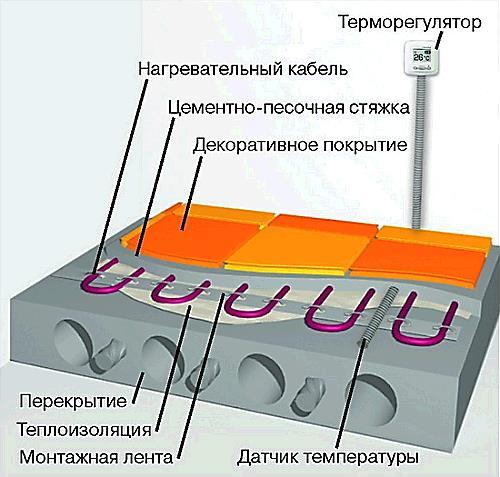

Схема кабельного пола

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

рабочая поверхность покрывается фольгированным полиэтиленом;
при необходимости, дополнительно устанавливается гидроизоляция;
устанавливаются элементы отопительной конструкции;
проводится проверка системы к подсоединению к электросети;
укладывается финишное покрытие.

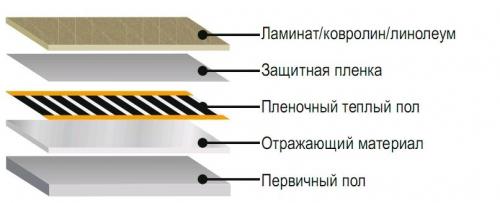

Схема инфракрасного теплого пола

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.

Кабельный теплый пол под плитку монтаж. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

. Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
. Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
. Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
. Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Укладка греющего кабеля в стяжку. Варианты монтажа электрического теплого пола

Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

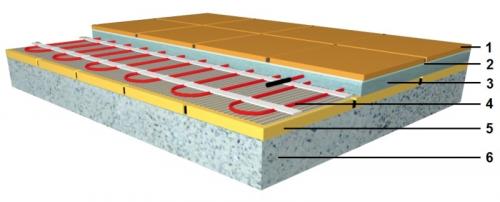

	Электрический теплый пол под кафельную плитку на бетонном основании. 1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

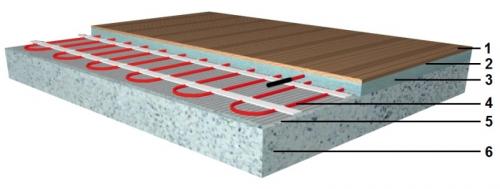

	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин. 1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

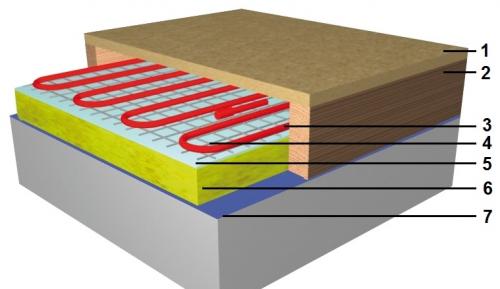

	Электрический теплый пол в деревянных полах на лагах. 1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.
	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry. 1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.

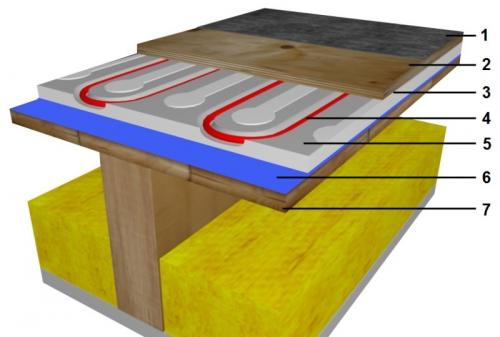

	Электрический теплый пол по существующим деревянным полам. 1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.
	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см. 1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Электрический теплый пол инструкция. Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

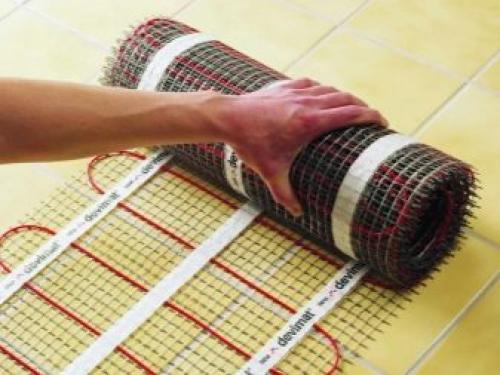

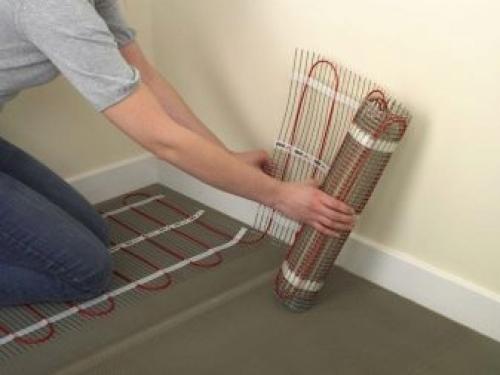

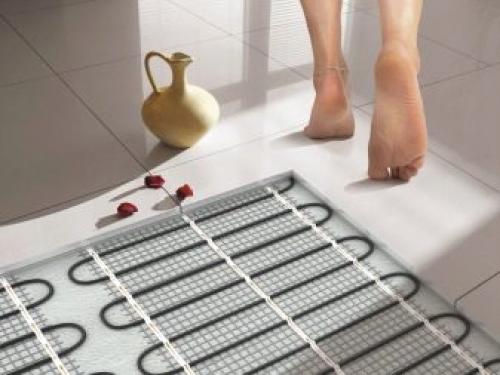

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

Возможно его использование как основного, так и вспомогательного источника отопления;
Нагрев поверхности происходит равномерно;
Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
Это экологически чистая продукция, которая не наносит вреда здоровью;
Длительный срок эксплуатации;
Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

Высокая стоимость продукции;
Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
Кабели создают электромагнитное поле;
При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

Установка в слой стяжки с последующим покрытием напольным материалом;
Укладка поверх самой стяжки под плитку;
Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

Монтаж состоит из нескольких этапов:

Укладывание гидроизоляционного материала;
Монтаж теплоизоляции;
Закрепление нагревательных кабелей;
Создание стяжки.

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

Необходимая поверхность накрывается фольгированным материалом;
Если есть необходимость, то дополнительно создается гидроизоляция;
Установка нагревательных элементов (инфракрасная пленка);
Проверка электросистемы обогревательного элемента;
Нанесение финишного покрытия.

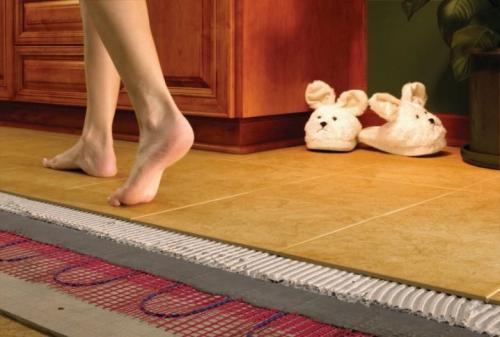

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.

Инструкция по монтажу греющего кабеля. Подключение к сети

Рассмотрим, как подключить саморегулирующийся греющий кабель к сети, не привлекая специалиста. Процесс не отличается особой сложностью, но при прокладке кабеля внутри трубы существуют определенные нюансы. Разберем все этапы более подробно.

При наружном расположении проводника монтажные работы сводятся к следующему:

Концы у кабеля обрезают лесенкой, на разном расстоянии. Каждый нужно освободить от изоляции на длину в 10 мм.
На кабель одевается термоусадочная муфта общего назначения. А каждый из проводников снабжается отдельной муфтой.

Соединение проводов с помощью термоусадочной муфты Источник kvt-pro.ru

Для соединения проводов используют специальную гильзу. Концы проводников вставляются в ее гнезда и обжимаются плоскогубцами.
Сначала на каждое из соединений натягивается своя муфта, затем место монтажа закрывается общей. Каждую муфту прогревают феном, чтобы она плотно сжала контакт.

Если используется саморегулирующийся кабель, то его конец герметизируют с помощью специальной торцевой термоусадочной муфты. Как правило, сначала нагревательный провод закрепляют на трубе, а затем его подключают к сети. Когда же проводники располагаются внутри трубы, то соединение греющего кабеля между собой, то есть с питающим проводом, выполняют в первую очередь.

Монтаж ничем не отличается от предыдущего. А для того, чтобы поместить подготовленный кабель внутрь трубы, необходимо использовать проходной комплект. Он содержит специальный сальник. А для правильного его подсоединения он всегда продается с подробной инструкцией.

Для того, чтобы управлять температурой, понадобится приобрести термостатический регулятор. Он устанавливается вблизи электрического щитка. А для повышения безопасности в цепь монтируется УЗО (автомат отключения). Он прервет питание нагревательного кабеля при коротком замыкании на линии.

Коротко о главном

При выборе обогревающего кабеля для инженерных коммуникаций изначально необходимо определиться со способом его подключения. Если он будет наружным, то понадобится алюминиевый скотч для надежного крепления. Когда провода прокладываются внутри трубы, то нужно дополнительно приобрести специальный тройник и проходной комплект для удобства размещения проводов.

Соединяя проводники между собой, лучше воспользоваться специальными гильзами и термоусадочными муфтами. Надежный герметичный контакт будет залогом общей безопасности устройства. Для дополнительной защиты необходимо озаботиться монтажом автоматов для отключения питания при обрыве электрической цепи.

Напишите в комментариях, как думаете – стоит ли использовать саморегулирующийся кабель? Ведь он намного дороже обычного резистентного. Не лучше ли просто включать обогрев при сильных морозах, а при оттепелях выключать?

Инструкция терморегулятора теплого пола. Выбор места для монтажа

Для установки сначала нужно определить, куда мы будем ставить терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм. Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно. Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц).

Для правильной работы терморегулятора критически важно расположение датчиков температуры. Если в вашей модели есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола, да и вообще подальше от источников тепла (например, окна или батареи). А лучше выбирать модели со встроенным в само устройство датчиком температуры воздуха — с ними меньше мороки, можно сразу терморегулятор установить в нужное место. Именно этот вариант реализован в Теплолюкс EcoSmart 25.

В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.

В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В любом терморегуляторе для теплого пола есть выносной датчик, который должен быть установлен рядом с нагревательным элементом. Но учитывайте, какая длина у провода датчика. Лучше, чтобы она была не меньше двух метров.

В том же Теплолюкс EcoSmart 25, благодаря наличию датчика температуры воздуха, работает функция, получившая название «Открытое окно». При резком снижении температуры в помещении на 3 градуса в течение пяти минут прибор считает, что открыто окно, и отключает обогрев на 30 минут.

Теплый пол инструкция по эксплуатации. Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

Gуд — удельный объём воды на м2;
Q — показатель мощности пола;
Δt — разница температуры теплоносителя при подаче и выходе;
1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
запустить насос на первую скорость;
установить термоголовку на 30 градусов;
проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Инструкция по настройке терморегулятора теплого пола. Как подключить теплый пол к терморегулятору: пошаговый алгоритм и настройки

В последние годы установка теплого пола получает все большую популярность. Такую систему можно смонтировать под различными напольными покрытиями. Подогрев пола может стать и основным видом отопления, и дополнительным источником тепла. А для поддержки требуемой температуры и обеспечения экономичности работы системы, требуется подключение теплого пола к терморегулятору. Процесс достаточно прост, его вполне можно выполнить самостоятельно без помощи специалистов. Главное – разобраться в инструкции и технологии подключения.

Терморегулятор для теплого пола

Функции терморегулятора

Независимо от разновидности системы теплого пола, такие способы обогрева служат замечательной альтернативой централизованному отоплению. Однако их стоимость довольно высока, да и расход электричества немалый. Именно поэтому подключение терморегулятора является обязательным условием применения. Нет смысла устанавливать такой дорогой теплый пол без регулятора.

Терморегулятор выполняет ряд важных задач, а именно:

При наличии датчика контроля нагрева воздуха в комнате устройство будет включать или отключать теплый пол по мере изменения его температуры. Основное достоинство такого решения в том, что термостат постоянно сохраняет требуемый температурный режим в доме. Если датчик регулятора контролирует степень нагревания элементов системы, то отключение выполняется при их достаточном нагреве, а включение отопления – в случае их остывания.
Экономия электрической энергии. За счет действия терморегулятора отопительная система не будет работать непрерывно. Во время ее отключения экономится электричество, что значительно снижает расходы на эксплуатацию системы. При выборе подходящего регулятора для пола лучше отдать предпочтение устройствам с таймером. Это даст возможность пользователю устанавливать требуемую температуру и контролировать работу отопления даже при отсутствии в помещении людей.
Предупреждается перегорание деталей системы. Поскольку терморегулятор контролирует нагрев элементов отопления и вовремя отключает их, перегорание полностью исключается. Это увеличивает срок службы теплого пола и обеспечивает безопасное состояние жилища и домочадцев.
